De DSO-TC3 combineert een digitale oscilloscoop, elektronische componenttester, signaalgenerator, geleidingstest, spanningstest, temperatuur- en vochtigheidsmeting, infrarooddecodering, en andere vakkundig geïntegreerde functies. Hij is uitgerust met een 2,4 inch kleuren TFT-scherm en een ingebouwde oplaadbare lithium accu voor mobiel gebruik.
Specificaties (Oscilloscoop)
De oscilloscoop heeft een real-time sample frequentie van 10 MSa/s en een bandbreedte van 500 kHz.
Met een complete triggerfunctie (enkelvoudig, normaal, automatisch), ongeacht of u periodieke analoge signalen of niet-periodieke digitale signalen gebruikt.
Het maximaal meetbare spanningssignaal is 400 V.
Met de efficiënte AUTO modus kan de gemeten golfvorm worden weergegeven zonder omslachtige instellingen.
Real-time sample frequentie
10 MSa/s
Bandbreedte
500 KHz
Ingangsimpedantie
1 MΩ
Type ingangssignaal
AC/DC
Spanningsbereik meting
400 V
Verticale gevoeligheid (x1)
10 mV - 10 V
Bereik horizontale tijdbasis
1 μs - 10 s
Trigger modus
Auto / Normal / Single
Trigger type
Stijgende flank / dalende flank
Golfvorm freeze
Ja
Automatische meting
Ja
Specificaties (Componententester)
Het apparaat kan automatisch verschillende soorten transistors identificeren en meten, waaronder NPN en PNP triodes, N-kanaal- en P-kanaal mosfets, junction mosfets, diodes, dubbele diodes en thyristors, en ook weerstanden, spoelen, condensatoren en andere passieve componenten.
Automatische detectie van de pindefinitie.
Analyseert automatisch het NEC infrarood transmissie protocol.
Andere functionele modi: inclusief geleidingstest, 0-40 V ingangsspanningsmeting, PWM uitgang, 0-32 V zenerdiode meting, DS18B20 temperatuursensor meting, DHT11 temperatuur- en vochtigheidssensor meting, enz.
Specificaties (Signaalgenerator)
De signaalgenerator heeft in totaal 6 golfvormen om uit te kiezen, met instelbare frequentie en amplitude.
Sinusgolf
1-100 KHz/0-3,3 V/50%
Blokgolf
1-100 KHz/3,3 V/50%
Pulsgolf
1-100 KHz/3,3 V/0-100%
Driehoeksgolf
1-100 KHz/0-3,3 V/50%
Rampgolf
1-100 KHz/0-3,3 V/0-100%
DC
0-3.3 V
Inbegrepen
1x DSO-TC3
1x P6100 oscilloscoopsonde (100 MHz)
3x Testklemmen
1x Adapter
1x USB-C kabel
1x Manual
Downloads
Manual
Firmware V0.3
LCR/ESR Meter, Multimeter, SMD Tester met ingebouwde Micro SignaalgeneratorDe digitale pincet ‘Miniware DT71‘ is een ingenieus SMD-gereedschap met een innovatief pincetontwerp voor multifunctionele metingen met volledige differentiële ingangsmeting. De compacte DT71 heeft een unieke trinaire structuur die bestaat uit de controller, de testarmen en de pincetpunten. Deze kunnen flexibel worden verwisseld en gecombineerd. DT71 detecteert automatisch SMD's zoals weerstanden, condensatoren en diodes.Bijzonderheden
De DT71 Mini Digitale Pincet is een instrument voor multifunctionele metingen met volledige differentiële ingangsmeting. De DT71 heeft een unieke drievoudige structuur, die kan worden onderverdeeld in een controller, de meetarmen, en de tweezer tips, deze zijn makkelijk te vervangen of te combineren.
Hij is compact en heeft een zakformaat om gemakkelijk mee te nemen. Je kunt hem gebruiken in laboratoria, werkplaats, magazijnen en in het veld.
Hij heeft ook dubbele ingebouwde oplaadbare lithium batterijen die 10 uur aan een stuk meegaan en een volledige oplaadbeurt duurt ongeveer 2 uur.
De DT71 Mini Digitale Pincet heeft een OLED scherm op de 360° draaibare controller, zodat je hem onder alle hoeken kunt aflezen. Slimme gebarenherkenning herkent automatisch een links/rechtshandige bediening en past de schermweergave daarop aan.
Hij kan verschillende soorten metingen uitvoeren om aan al je behoeften te voldoen.
De meetarmen van de DT71 Mini Digitale Pincet gebruiken een magnetische bevestiging voor het eenvoudig vastklikken, voor een ergonomische en duurzame constructie.
De DT71 Mini Digitale Pincet heeft een paar mooie vergulde verwisselbare tweezer tips, die een hogere meetnauwkeurigheid mogelijk maken.
De DT71 Mini Digitale Pincet heeft handmatige en automatische identificatie modes. In de automatische stand kan de DT71 automatisch SMD onderdelen herkennen, waaronder weerstanden, condensatoren, spoelen en diodes, met weergave van zowel hoofd- als nevenparameters, erg handig om snel verschillende componenten te kunnen onderscheiden.
Intussen kan een ingebouwde mini signaalgenerator een verscheidenheid aan golfvormen genereren. De DT71 biedt een perfecte oplossing voor het debuggen en onderhouden van complexe elektronische systemen en voor het classificeren en opsporen van discrete chip-componenten.
Anders dan andere LCR testers heeft de DT71 Mini Digitale Pincet geen fysieke knoppen, in plaats daarvan heeft hij een verborgen aanraaktoets op de bovenkant van de regelaar, waardoor hij gemakkelijk te bedienen is met slechts een lichte aanraking.
De DT71 Mini Digitale Pincet heeft intelligente functies zoals Automatische herkenning, Automatische uitschakeling, en ook de firmware kan worden opgewaardeerd.
Kenmerken
Innovatieve drievoudige structuur: onderverdeeld in een controller, meetarmen, en tweezer tips, die flexibel te vervangen en te combineren zijn.
360° draaibare controller met OLED scherm, met goede kijkhoeken
Slimme gebarenherkenning met automatische herkenning van links/rechtshandige bediening en dienovereenkomstige aanpassing van de schermoriëntatie
Verborgen aanraaktoets bovenop de controller, waardoor hij gemakkelijk te bedienen is met slechts een lichte aanraking
Meetarmen maken gebruik van magnetische bevestiging voor het eenvoudig vastklikken, en hebben een ergonomische en duurzame structuur
Ingebouwde dubbele lithium batterijen in de meetarmen, die beide armen in balans houden en een langere stand-by tijd geven
Verschillende soorten vergulde verwisselbare pincetpunten, die bij diverse toepassingen een grotere meetnauwkeurigheid mogelijk maken
Identificeert automatisch SMD's, waaronder weerstanden, condensatoren, spoelen en diodes, en toont zowel hoofd- als nevenparameters
Een ingebouwde signaalgenerator kan een verscheidenheid aan golfvormen genererens
Specificaties
Product specificaties
Gebruikstijd
10 uur (bij continu gebruik)
Oplaadtijd
2 uur
Display
96 x 16 OLED
Afmetingen
Controller
47 mm
Meetarmen
106 mm
Gewicht
22 g
Werking
Verborgen tiptoets
Meet specificaties
Bereik
Resolutie
Nauwkeurigheid
Weerstand
0,1 ?~1 K?
0,1 ?
0,5%+2
1 K?~2000 K?
1 K?
0,5%+2
Capaciteit
0,1 pF~1000 pF
0,1 pF
2%+3
0,001 uF~400 uF
0,001 uF
2%+3
Inductiviteit
1 uH~1000 uH
1 uH
5%+3
1 mH~50 mH
1 mH
5%+3
Spanning
1 mV~100 mV
1 mV
2%+5
0,1 V~40 V
0,1 V
1%+3
Frequentie
10 Hz~1 KHz
10 Hz
0,1%+3
1 KHz~20000 KHz
1 KHz
0,1%+3
Diode
Silicon diodes, Schottky diodes, LEDs (+0,1~3 V)
0,1 V
1%
Max ingangsspanning
-5 V~+50 V
Bronimpedantie
1 M?
Functies
Automatische identificatie
Ja
Speciale metingen
Ja
Continuïteit en Diode tests
Ja
Signaal generator
SINUS
10 KHz, 5 KHz, 2 KHz, 1 Khz, 500 Hz, 200 Hz
RUIS
100 KHz
GEBRUIKER
10 KHz, 5 KHz, 2 KHz, 1 Khz, 500 Hz, 200 Hz
PULS
100 KHz, 0 KHz, 20 Khz, 10 KHz, 5 KHz, 2 KHz, 1 Khz, 500 Hz, 200 Hz
Inbegrepen
1x DT71 digitale Pincet
1x Meetarmen
2x Tweezer Tips
1x Datakabel
1x Draagtas
1x Veiligheidsinstructies
Downloads
User Manual v1.3
Firmware v1.15
Calibration v2.0
Deze stralingstester kan elektrische en magnetische velden meten om daarmee optimale testresultaten te verkrijgen. Hij kan worden gebruikt om elektromagnetische stralingssituaties binnen en buiten te testen en te analyseren. Hij is uitgerust met een ingebouwde elektromagnetische stralingssensor die, na verwerking door een microprocessor, de stralingswaarde kan weergeven op het digitale LCD-scherm. U kunt op basis van het testresultaat berekeningen uitvoeren of effectieve preventiemaatregelen nemen.
Kenmerken
Eén detector voor twee toepassingen, gelijktijdige detectie van de straling van elektrische en magnetische velden
Weergave op een kleurenscherm
Geluids- en lichtalarm, automatisch een alarm bij overschrijding van een veilige waarde
Met één druk op de knop kan de stralingswaarde worden vastgehouden (data lock)
Grafische weergave op de LCD van de trend in de stralingswaarde
Beoordeling van de straling, waarbij aangegeven wordt of de huidige stralingswaarde veilig is
Eenvoudig met één hand te bedienen, te verplaatsen, of mee te nemen om ter plaatse te meten
Bronnen van elektromagnetische vervuiling identificeren (e-smog, smog, elektrosmog)
Toepassingen
Monitoring van elektromagnetische straling: huis en appartement, kantoor, buiten, en op een industrieterrein
Testen van elektromagnetische straling: mobiele telefoon, computer, tv, koelkast en hoogspanningskabels
Testen van stralingsbescherming bij producten: het effect meten van stralingsbestendige kleding, stralingsbestendige folie en andere preventieproducten
Specificaties
Elektrisch veld
Magnetisch veld
Eenheid
V/m
uT / mG
Nauwkeurigheid
1 V/m
0,01 uT / 0,1 mG
Bereik
1 ~ 1999 V/m
0,01 ~ 99,99 uT / 0,1 ~ 999,9 mG
Alarm grenswaarde
40 V/m
0,4 uT / 4 mG
Display
3½ digit LCD
Bandbreedte metingen
5 Hz ~ 3500 MHz
Sample tijd
Circa 0,4 s
Meetmodus
Dual mode, gelijktijdig
Indicatie overbelasting
Maximale waarde van het meetbereik op de LCD
Bedrijfstemperatuur
0 ~ 50°C
Vochtbestendigheid
Relatieve vochtigheid < 80 %
Bedrijfsspanning
3,7 V
Voeding
3,7 V Lithium accu
Afmetingen
61 x 25 x 134 mm
Gewicht
131 g
Downloads
Handleiding
De JT-RAD01 is een stralingsmeter voor de detectie van ?-, ?- en röntgenstraling en kenmerkt zich door de bijzonder eenvoudige bediening, de hoge meetstabiliteit en het handzame en robuuste ontwerp.Het meetinstrument heeft een groot LCD-kleurendisplay met achtergrondverlichting. De meetresultaten kunnen zowel als duidelijke statistieken en als grafische evaluatie worden weergegeven.Specificaties
Detecteerbare soorten straling
?-, ?- en röntgenstraling
Meetmethode
Geiger-Müller teller
Dosis eenheden
?Sv/h, ?Gy/h, mR/h, cps, cpm
Alarmmodo
LED, vibratie, geluid
Speciale functies
Real-time weergave en grafiekweergave, alarm wanneer huidige en cumulatieve limieten worden overschreden
Dosering
0.00 – 1000 ?Sv/h (10 mSv/h)
Cummulatieve stralingsdosis
0.00 ?Sv – 500.0 mSv
Energiebereik
48 keV – 1.5 MeV ?±30% (CS-137)
Gevoeligheid
80 CPM/?Sv (Co-60)
Batterij
1100 mAh Lithium-ion
Selecteerbare talen
Engels, Duits
Afmetingen
122 x 77 x 27 mm
Inbegrepen
JT-RAD01 Stralingsmeter
USB-C kabel
Handleiding (Engels/Duits)
SmartScope is een compacte 2-kanaals USB-oscilloscoop met een bandbreedte van 30 MHz en een sampling rate van 2x 100 MSa/s. Het is compatibel met alle belangrijke platforms, waaronder Windows, macOS, Linux en Android. De bediening en weergave van meetsignalen gebeurt via smartphone, tablet of pc. Daarnaast zijn een logic analyzer en een signaalgenerator geïntegreerd.
Met de SmartScope ontwikkelt u uw digitale interfaces met behulp van de 100 MS/s logic analyzer. Met dit gereedschap kunt u elk gewenst signaal ontwerpen met behulp van Excel, en het vervolgens uploaden naar de ingebouwde Arbitrary Waveform Generator (AWG). Aan het eind legt u 100 miljoen keer per seconde de spanning vast op elk punt van uw ontwerp.
De software voor de ondersteuning van Windows / macOS / Linux / Android en exportformaten (Excel .csv / Matlab .mat) worden gegeven.
Kenmerken
Elk kanaal bemonsterd op 100 MHz/s
AC/DC-koppeling op analoge ingangen
100% geruisloos
64 Mbit RAM: x10000 zoom
Arbitraire golfvormgenerator
8 digitale ingangen bij 100 MS/s elk
4 digitale uitgangen van elk 100 MS/s
Externe voeding voor het geval uw mobiel geen stroom kan leveren.
Specificaties
Oscilloscope
Bandwidth
30 MHz (-3 dB point)
Sample rate
2 x 100 MS/s
Channels
2
Max pre-trigger position
16 x full scale
Max post-trigger position
Full scale
Max full voltage scale
10 V/div (±35 V input range)
Min full voltage scale
20 mV/div
Analog input range
-35 V, +35 V
Max input peak-to-peak
40 V
Signal coupling
AC / DC
Precision
8 bit
Input impedance
1 MΩ // 10 pF
Waverforms
200 waveforms/s
Data delay to host
< 10 ms
Sample depth
Up to 4 million samples per channel
External trigger
Yes
Logic Analyzer
Input channels
8
Input impedance
100 kOhm // 2 pF to GND
Sample rate
100 MS/s
Logic level
1.8 V to 5.0 V
Diode protection
Bidirectional
Input data buffer
4 million samples
Waverforms
200 waveforms/s
Data delay to host
< 10 ms
Protocol decoders
I²C, SPI, UART, I²S integrated User extensible
Wave Generator (Analog Output)
Output channels
1
Data rate
Up to 50 MS/s
Output level
0-3.3 V (Opamp driven)
Output buffer
Up to 2048 samples
Max slew rate
30 ns/V
Step
13 mV
Wave Generator (Digital Output)
Channels
4
Data rate
Up to 100 MS/s
Output level
3.3 V or 5 V (selectable)
Output buffer
Up to 2048 samples
Diode protected
Yes
Programmable Logic
USB controller
MicroChip PIC18F14K50
USB interface
PicKit3 or USB flashable
FPGA
Xilinx Spartan 6
FPGA interface
JTAG and USB flashable
Size & Weight
Dimensions
110 x 64 x 24.2 mm (L x W x D)
Weight
158 g
Case
Aluminium
Connectivity
Device/Host
mini USB included
Record waveforms
Store Matlab (.mat) or Excel (.csv) files through Dropbox
Analog
BNC 2 probes included
Digital
8 x 0.1' pitch, probes (included)
Sync
USB micro B-B
Power
USB micro B (optional)
Inbegrepen
1x SmartScope USB-oscilloscoop
2x Analog probes
1x Digital probe kabels
1x USB-kabel
Downloads
Manual
Software
GitHub
Wiki
Het meten van conducted emission is de eenvoudigste en meest betaalbare methode om een indicatie te krijgen of een ontwerp aan de EMI/EMC eisen kan voldoen. Een Line Impedance Stabilization Network (LISN) is daarbij een onmisbaar onderdeel van een EMC pre-compliance testopstelling.
Elektor heeft in samenwerking met Würth Elektronik een 5 µH, 50 Ω Dual DC LISN ontwikkeld die geschikt is voor spanningen tot 60 V en stromen tot 10 A.
Het instrument meet RF-interferenties op beide kanalen (de voeding) door middel van 5 µH blokkeerspoelen. De interne 10 dB verzwakkingstrap – één per kanaal – bevat een 3e orde hoogdoorlaatfilter met een afsnijfrequentie van 9 kHz om de ingang van instrumenten zoals een spectrum analyzer te beschermen tegen mogelijk schadelijke DC spanningen of lage frequenties afkomstig van de DUT (Device Under Test).
Specificaties
RF-pad
Kanalen
2 (met clamping diodes)
Bandbreedte
150 kHz – 200 MHz
Impedantie
5 µH || 50 Ω
Interne demping
10 dB
Connectoren
SMA
DC-pad
Max. stroom
< 10 ADC
Max. spanning
< 60 VDC
DC weerstand
< 2 x 70 mΩ
PCB-formaat
94,2 x 57,4 mm
Connectoren
4 mm banaan
Hammond-behuizing
Type
1590N
Afmetingen
121 x 66 x 40 mm
Inbegrepen
1x 4-laags PCB met alle SMT-onderdelen gemonteerd
1x Voorgeboorde behuizing met bedrukt frontpaneel
5x Vergulde, geïsoleerde 4 mm banaanstekers, geschikt voor 24 A, 1 kV
1x Hammond-behuizing 1590N1, aluminium (gegoten legering)
Meer info
Project op Elektor Labs: Dual DC LISN for EMC pre-compliance testing
Elektor 9-10/2021: EMC Pre-Compliance Test voor uw DC-gevoed project (deel 1)
Elektor 11-12/2021: EMC Pre-Compliance Test voor uw DC-gevoed project (deel 2)
Deze LCR-meter biedt een breed scala aan functies tegen een lage prijs. De LCR-meter kan onder andere capaciteit, weerstand en inductie meten. Daarnaast kan hij automatisch componenten herkennen. Daarbij kan hij bijvoorbeeld onderscheid maken tussen verschillende soorten transistors, zoals NPN- of PNP-transistors. Het apparaat is bijzonder eenvoudig te bedienen omdat alle metingen met één druk op de knop worden gestart.
Dankzij de geïntegreerde 350 mAh accu kunnen metingen ook mobiel worden uitgevoerd. De accu wordt opgeladen met behulp van een 5 V voeding (apart verkrijgbaar) en de meegeleverde micro-USB kabel.
Daarnaast kan dit meetapparaat infraroodsignalen decoderen en als golfvorm op het display weergeven.
Specificaties
Meetbare componenten
Weerstand, condensator, spoel, thyristor, triac, (dubbele) diode, Z-diode, field effect transistor, bipolaire transistor, infrarooddecoder
Display
3,5" TFT LCD-scherm (160 x 128 p)
Speciale functies
Automatische kalibratie, bediening met één toets
Ingebouwde accu
Lithium Ion oplaadbaar, 3,7 V, 350 mAh
Afmetingen
90 x 70 x 27 mm
Inbegrepen
tester, micro-USB kabel, testclip, LED, condensator
Meetbereik
Capaciteit
25 pF - 100 mF
Weerstand
0,01 Ω - 50 MΩ
Inductie
0,01 mH - 20 H
Accu
0,1V – 4,5V, 300 mAh
Z-diode doorslagspanning
0,01 V - 30 V
Z-diode
0,01 V - 4,5 V
Diode
UF < 4,5 V
Thyristor / Triac
IGT < 6 mA
Downloads
Handleiding
De FNIRSI HRM-10 is een draagbare, zeer nauwkeurige interne weerstands- en spanningstester voor batterijen. Dit apparaat biedt echte vierdraadsmetingen en is ontworpen voor zowel nauwkeurigheid als gebruiksgemak. Het meet automatisch tegelijkertijd de interne weerstands- en spanningswaarden en geeft de resultaten op het HD-kleurenscherm weer. Gebruikers hebben de mogelijkheid om het spannings- en weerstandsbereik handmatig aan te passen aan hun behoeften. Het apparaat bevat ook een sorteermodus die automatisch de goede en slechte batterijen filtert op basis van door de gebruiker ingestelde drempels. Bovendien ondersteunt het de opslag van historische gegevens en is het mogelijk meetgegevens in tabelformaat te exporteren.
Kenmerken
Hoge meetnauwkeurigheid
Tabelgegevens exporteren
Meetresultaten automatisch evalueren
8 drempelinstellingen
HD-kleurenscherm
Opvouwbare standaard
1000 mAh lithiumbatterij
Specificaties
Spanning
Weerstand
Meetbereik
0-100 V (DC)
0-200 Ω
Nauwkeurigheid
±0,5%
±0,5%
Uitrusting
Automatisch, 1 V, 10 V, 100 V
Automatisch, 20 mΩ, 200 mΩ, 2 Ω, 20 Ω, 200 Ω
Instrumenttestsignaalfrequentie
1 Khz (AC)
Oplaadbaar
USB-C (5 V/1 A)
Ingebouwde batterij
1000 mAh lithiumbatterij
Gebruikerskalibratie
Ja
Sorteermodus
Ja
Geschiedenisrecord
Ja
Export van opgenomen gegevens
Ja
Werkomgeving
–10°C tot +45°C, relatieve vochtigheid <80%
Opslagomgeving
–20°C tot +80°C, relatieve vochtigheid <80%
Afmetingen
158,7 x 80,5 x 28,4 mm
Gewicht
225 g
Inbegrepen
1x FNIRSI HRM-10 interne weerstandstester
1x Clip-testlijn
1x USB-C datakabel
1x Manual
Downloads
Manual
Firmware V0.3
De FNB58 USB-tester (met Bluetooth) is een uitgebreide en zeer nauwkeurige USB spannings- en stroommeter. Hij beschikt over een 2,0" full-color HD TFT-display, ingebouwde USB-A, micro-USB en USB-C interface. Met dit apparaat kunt u de voeding of het stroomverbruik van producten meten, of het laadvermogen van mobiele telefoons en voedingen bepalen. Ook kunt u het snellaad protocol van laders in kaart brengen.
Kenmerken
USB-A en USB-C interface
2,0 inch HD-display
Alle gegevens in één oogopslag
Brede compatibiliteit
Ultra nauwkeurige gegevensdetectie
Speel met snellaad technologie
Automatische protocol detectie (PD2.0, 3.0, 3.1, PPS, QC2.0, 3.0, FCP, SCP, AFC, PE, DASH VOOC, SuperVOOC en meer)
Eenvoudige gebruikersinterface, eenvoudig te bedienen
4 functiecurve weergaves (real-time spannings- en stroomcurve, offline curve-opname, D+/D- spanningscurve, snelle meting van de rimpelspanning van de voeding)
Kabeldetectie
10 groepen berekeningen van de accucapaciteit energieopslag
Op PC aan te sluiten voor datalogging en firmware-updates
Bluetooth-app voor Android-apparaten
Specificaties
Spanningsbereik
4-28 V
Stroombereik
0-7 A
Vermogensbereik
0-120 W
Equivalente waardes interne weerstand bij belasting
0-9999,9 ?
D+/D- spanning
0-3,3 V
Capaciteit
0-9999,99 Ah
Stroomverbruik
0-9999,99 Wh
Kabel weerstand
0-9999,9 ?
Interfaces
micro-USB, USB-A, USB-C
Afmetingen
42 x 13 x 82 mm
Downloads
Manual
Firmware V0.68

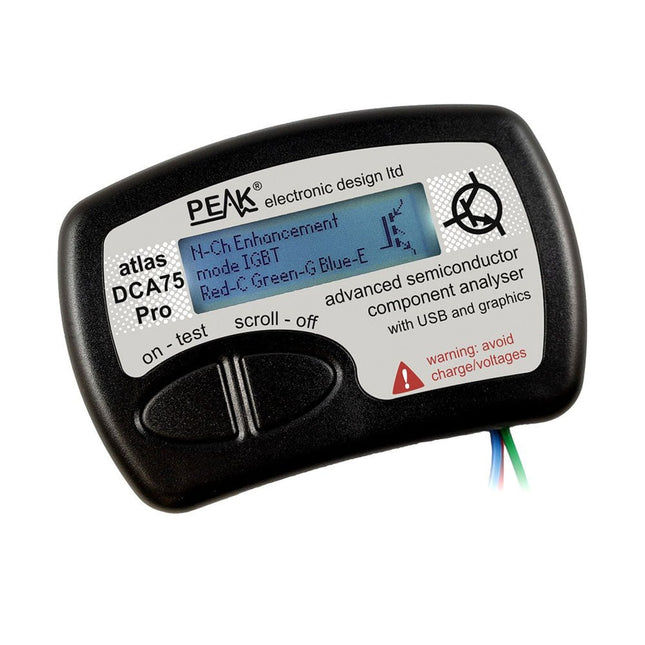

The DCA75 Pro is a great instrument that combines ease-of-use with amazing features. It can automatically identify a huge range of semiconductors, automatically identify pinouts and measure detailed parameters.
Kenmerken
Built-in graphics display (now backlit) to show detailed schematic of the component you're testing as well as pinout and measurement data.
USB connectivity to allow curve tracing, data storage/retrieval and device matching on your Windows PC (Windows 7 and higher).
Single internal AAA alkaline cell for standalone operation.
Component Support
Bipolar transistors (NPN/PNP inc Silicon/Germanium)
Darlington transistors (NPN/PNP)
Enhancement mode MOSFETs (N-Ch and P-Ch)
Depletion mode MOSFETs (N-Ch and P-Ch)
Junction FETs (N-Ch and P-Ch). Both symmetrical and asymmetrical types
Enhancement IGBTs (N-Ch and P-Ch)
Diodes and diode networks (2 and 3 lead types)
Zener diodes (up to about 9 V)
Voltage regulators (up to about 8 V)
LEDs and bi-colour LEDs (2 lead and 3 lead types)
Low power sensitive Triacs and Thyristors (<10 mA trigger and hold)
Measurements
BJT current gain (hFE)
BJT base emitter voltage (Vbe)
BJT collector leakage current
MOSFET on and off gate threshold voltages
MOSFET transconductance
JFET pinch-off voltage
JFET transconductance
JFET IDSS (drain current for Vgs=0)
IGBT on and off gate threshold voltages
IGBT transconductance
Voltage regulator output voltage
Voltage regulator quiescent current consumption
Voltage regulator drop-out voltage
Zener voltage
Diode forward voltage drop
Specificaties
Analyzer type
Semiconductor components
Component detection
Automatic
Pinout detection
Automatic, connect any way round
Display type
Graphic LCD (now backlit)
Interface type
USB for optional PC connection
PC functions
Curve tracing (Windows 7 and higher)
Software
Included on USB drive for Windows 7 and higher
Battery
Single AAA cell (supplied)
Inbegrepen
Peak Atlas DCA75 Pro
PC software on a USB Flash Drive for Windows 11, 10, 8, 7, XP
Micro USB cable
Fitted universal premium hook probes
AAA Alkaline battery
Downloads
Datasheet (EN)
User Guide (EN)
Software Installation Guide (EN)
Software and Firmware Package
De QA403 is de vierde generatie audio analyzer van QuantAsylum. Deze QA403 verhoogt de functionaliteit van de QA402 met verbeterde ruis- en vervormingsprestaties, en ook een vlakkere respons aan de randen van de band. Het compacte formaat van de QA403 zorgt ervoor dat u hem vrijwel overal mee naartoe kunt nemen.
Kenmerken
24-bits ADC/DAC
Tot 192 kS/s
Volledig geïsoleerd van de PC
Differentiële input/output
USB gevoed
Ingebouwde demping
Snel opstarten en geen stuurprogramma
De QA403 is een USB-apparaat zonder stuurprogramma's, wat betekent dat hij meteen operationeel is zodra u hem aansluit. De software is gratis, en u kunt snel en gemakkelijk de hardware van de ene machine naar de andere verplaatsen. Dus als u naar een vestiging moet om een probleem op te lossen, of de QA403 mee naar huis dient te nemen op een thuiswerkdag, dan kunt u dit zonder veel gedoe doen.
No-Cal ontwerp
De QA403 wordt geleverd met een fabriekskalibratie in het flashgeheugen, waardoor consistente prestaties bij gebruik van meerdere analyzers kan worden gegarandeerd. Op uw productielijn kunt u een andere QA403 installeren en erop vertrouwen dat wat u op de ene analyzer leest overeenkomt met de andere. Er hoeft dus niet geregeld herkalibratie plaats te vinden.
Metingen
Het uitvoeren van basismetingen kan snel en eenvoudig. In een paar klikken krijgt u inzicht in de frequentierespons, de THD (+ N), de versterking, de SNR, en andere gegevens van uw geteste apparaat.
Dynamisch bereik
De QA403 biedt 8 gradaties aan versterking op de ingang (0 tot +42 dBV in 6 stappen) en 4 stappen versterking op de uitgang (-12 tot +18 dBV in stappen van 10 dB). Dit zorgt voor consistente prestaties over zeer brede in- en uitgangsniveaus. De maximale AC ingangsspanning op de QA403 is +32 dBV = 40 Vrms. De maximale DC is ±40 V en de maximale ACPEAK + DC = ±56 V.
Eenvoudig te programmeren
De QA403 ondersteunt een REST-interface, waardoor het eenvoudig is om metingen te automatiseren in vrijwel elke taal. Van Python tot C++ tot Visual Basic: als u weet hoe u een webpagina in uw favoriete taal moet laden dan kunt u al de QA403 op afstand bedienen. Metingen zijn snel en responsief, doorgaans met het verwerken van tientallen opdrachten per seconde.
Geïsoleerd, en gevoed via USB
De QA403 werkt geïsoleerd van de pc, wat betekent dat u echt uw te testen apparaat meet, en niet met een fantoom aardlus te doen heeft. De QA403 wordt gevoed via USB, zoals bijna alle QuantAsylum instrumenten. Indien u op afstand moet configureren, neem dan een hub met voeding mee in uw tas en uw hele testopstelling kan dan functioneren met een minimum aan kabels.
Vaarwel geluidskaart, hallo QA403
Moe van het proberen om een geluidskaart aan de praat te krijgen? Nachtmerries van het kalibreren? Gemis van de juiste versterking? Of te weinig aansturing? Bent u het zat om met vaste ingangsranges om te gaan? Of bang dat u zaken kapot maakt met te veel DC of AC? Moe van de aardlussen? Dáarom heeft QuantAsylum de QA403 ontworpen.
Specificaties
Afmetingen
177 x 44 x 97 mm (B x H x D)
Gewicht
435 g
Case Materiaal
Aluminium met poedercoating (2 mm dik voorpaneel, 1.6 mm dikke boven/onderkant)
Downloads
Datasheet
Gebruikershandleiding
GitHub
Ultragevoelige breedband magnetisch/elektromagnetisch veld detector
Deze ultragevoelige breedband "E-smog" detector geeft u twee extra zintuigen die helpen bij het waarnemen van signalen die u normaal gesproken niet kunt zien of horen. De TAPIR is ook een erg leuk project om te bouwen omdat de behuizing wordt gevormd door de gebruikte PCB.
De TAPIR detecteert zowel elektrische als magnetische velden met hoge frequenties. De PCB is ingenieus ontworpen om ook te kunnen functioneren als afgeschermde behuizing.
Elk van de twee antennes, die op de TAPIR kunnen worden aangesloten, is geoptimaliseerd voor één type veld. Magnetische velden worden gedetecteerd met een spoel met ferrietkern en elektrische velden met een staafantenne, die eenvoudigweg is gemaakt van een stuk stijf draad.
Het gebruik van de TAPIR is erg eenvoudig. Sluit de hoofdtelefoon en de juiste antenne aan en schakel hem in. Beweeg de antenne rond in het te meten gebied en u hoort verschillende soorten ruis en ruisniveaus bij elk elektrisch apparaat, afhankelijk van het type en de frequentie van het uitgezonden veld.
Kenmerken
Ultragevoelige breedband "E-smog" detector
De PCB doet ook dienst als behuizing
Uitgeprobeerd en getest door Elektor Labs
Educatief en geeky project
Gemakkelijk te solderen SMD-onderdelen
Online geïllustreerde bouwhandleiding
Inbegrepen
Printplaat
Alle componenten
Antenne en hoofdtelefoon
The Peak Atlas ESR70 gold is an enhanced version of the previous Peak Atlas ESR70 Plus. It does everything that the ESR70 Plus did but better.
It now measures capacitance up to 10x faster, and over a wider range, thanks to new test algorithms. The capacitance measurement is also much less influenced by parallel resistances or leakage current thanks to our new Triple-Slope measurement system.
Using the supplied gold plated probes (removable), the Atlas ESR70 gold can measure ESR down to a resolution of 0.01 ohms, up to 40 ohms. It can even measure ESR for capacitors that are in-circuit. Probes are removable, allowing 2 mm compatible probes to be fitted. Audible alerts are produced for various ESR levels allowing you to perform many tests in succession without having to look at the display. The ESR70 automatically takes capacitive reactance into account, so even low value capacitors (down to 0.3 uF) can have the ESR measured accurately.
Kenmerken
Uses a single AAA Alkaline cell (included).
Alphanumeric LCD with backlight.
Automatic analysis-start when you apply the probes.
Automatic capacitor discharge using controlled discharge function.
ESR (and low DC resistance) measurement (even in-circuit).
Capacitive reactance automatically taken into account to ensure accurate ESR.
Capacitance measurement (if testing out-of-circuit).
Audible alerts for various ESR levels.
Extended ESR measurement range up to 40 Ohms.
Optional probe alternatives easily fitted.
New gold Features
Improved LCD with better backlight.
10x faster capacitance measurement for large capacitors.
Enhanced user options system.
New triple-slope measurement system to vastly reduce the influence of parallel resistance and/or leakage current on capacitance measurements.
Much wider capacitance measurement range now 0.3 uF to 90,000 uF (was 1uF to 22,000uF).
Specificaties
Analyzer type
ESR and Capacitance
Component types
Capacitors (>0.3 uF)
ESR range
0.00 Ohms to 40.0 Ohms
ESR resolution
From 0.01 Ohms
In-circuit use
ESR only
Capacitance range
0.3 uF to 90000 uF
Battery type
1.5 V Alkaline AAA Cell (supplied). Life typically 1500 ops
Display type
Alphanumeric LCD (with backlight)
Inbegrepen
Peak Atlas ESR70 gold
Extra-long and extra-flexible test cables (450 mm of Silicone covered cable)
2 mm gold plated plugs and sockets with removeable gold plated crocodile clips
Comprehensive illustrated user guide
AAA Alkaline cell
Downloads
Datasheet (EN)
User Guide (EN)
Deze USB Logic Analyzer is een 8-kanaals logic analyzer met elke ingang bedoeld voor het op twee manieren opnemen van analoge data. Hij is perfect voor het debuggen en analyseren van signalen zoals I²C, UART, SPI, CAN en 1-Wire. De analyzer bemonstert een digitale ingang die is aangesloten op een te testen apparaat (DUT) met een hoge bemonsteringssnelheid. De aansluiting op de PC gaat via USB.Specificaties
Kanalen
8 digitale kanalen
Maximale bemonsteringssnelheid
24 MHz
Maximale ingangsspanning
0 V ~ 5 V
Bedrijfstemperatuur
0°C ~ 70°C
Ingangsimpedantie
1 MΩ || 10 pF
Ondersteunde protocollen
I²C, SPI, UART, CAN, 1-wire, enz.
PC-aansluiting
USB
Afmetingen
55 x 28 x 14 mm
Inbegrepen
USB Logic Analyzer (8-kanaals, 24 MHz)
USB-kabel
Jumper Draad Lintkabel
DownloadsSoftware
The Peak Atlas DCA55 is great for automatically identifying the type of semiconductor on the test leads as well as the pinout and many other parameters.
Supports transistors MOSFETs, JFETs (gate pin only can be identified), diodes, LEDs and lots more. Automatically identifies type of component, pinout and other important parameters. Now features transistor leakage measurement and Germanium/Silicon identification.
Component Support
Bipolar transistors (NPN/PNP inc Silicon/Germanium)
Darlington transistors (NPN/PNP)
Enhancement mode MOSFETs (N-Ch and P-Ch)
Depletion mode MOSFETs (N-Ch and P-Ch)
Junction FETs (N-Ch and P-Ch). Only gate lead identified.
Diodes and diode networks (2 and 3 lead types).
LEDs and bi-colour LEDs (2 lead and 3 lead types).
Low power sensitive Triacs and Thyristors (<5 mA trigger and hold)
Measurements
Part type identification
Pinout identification
BJT current gain (hFE)
BJT base emitter voltage (Vbe)
BJT collector leakage current
MOSFET gate threshold voltage
Diode forward voltage drop (Vf)
Specificaties
Analyzer type
Transistors, Diodes, LEDs, MOSFETs, JFETs
Pinout detection
Full pinout (only Gate on JFETs)
Pinout configuration
Connect any way round
Transistor measurements
Vbe, hFE, Iceo
MOSFET measurements
Vgs(on)
Diode measurements
Vf
Probe type
Universal grabber type
Battery
Single AAA cell (supplied). Life typically 1300 ops
Test conditions
Typically 5 mA, 5 V peak
Display type
Alphanumeric LCD (with backlight)
Inbegrepen
DCA55 Semiconductor Component Analyser instrument
Comprehensive illustrated user guide
Fitted universal hook probes
AAA Alkaline battery
Downloads
Datasheet (EN)
User Guide (EN)
2 kanalen • 350 MHz • 1 GSa/s • 50.000 wfm/s • 7 inch Touchscreen
De FNIRSI DPOS350P is een gestroomlijnde 4-in-1 krachtpatser in tabletvorm! Dit compacte en draagbare apparaat biedt serieuze functionaliteit: het combineert een 2-kanaals oscilloscoop (350 MHz), een signaalgenerator (50 MHz), een frequentieresponsanalyzer (50 MHz) en een spectrumanalyzer (200 kHz–350 MHz) – alles in één apparaat.
Of u nu bezig bent met R&D, probleemoplossing of veldtesten, de DPOS350P biedt de tools die u nodig hebt om elektronische signalen nauwkeurig en helder te meten, genereren, analyseren en visualiseren. Het responsieve touchscreen met hoge resolutie en de intuïtieve bediening maken signaalanalyse snel, flexibel en efficiënt.
Kenmerken
Krachtige multifunctionele integratie
350 MHz 2-kanaals oscilloscoop met 1 GSa/s realtime sampling
50 MHz signaalgenerator met 14 standaard + aangepaste golfvormen
Spectrum analyzer (200 kHz–350 MHz): Perfect voor EMI, RF en HF-testen
Frequentieresponsanalyzer (FRA) tot 50 MHz
Hoogwaardige golfvormregistratie
Vernieuwingsfrequentie van 50.000 wfm/s voor realtime signaalhelderheid
Bandbreedte van 350 MHz (enkelkanaalsmodus)
Detecteert zeldzame en onwaarschijnlijke afwijkingen
Scherp display & Soepele werking
7" IPS-touchscreen (resolutie 1024 x 600)
Schakelen tussen grijstinten- en kleurtemperatuurweergave
Eenvoudig te bedienen in verschillende testomgevingen
Betrouwbaar, beveiligd en snel opladen
Hoogspanningsbeveiliging tot 400 V
Snel opladen met QC 18 W (volledig opladen in 2 uur)
Gebouwd voor stabiele, langdurige werking
Gegevensopslag en -export
Sla tot 500 golfvormrecords + 90 screenshots op
USB-export voor eenvoudige rapportage en offline analyse
Specificaties
Algemeen
Scherm
7 inch (IPS, volledige kijkhoek)
Resolutie
1024 x 600 pixels
Interactiemodus
Capacitief touchscreen
Totaal stroomverbruik
10 W
Inschakelconfiguratie
5 voorinstellingen
Opladen
QC 18 W, 12 V/1,5 A (USB-C)
Accu
3,7 V, 8000 mAh lithiumbatterij
Accuduur
ca. 3 uur in gebruik, 5 uur stand-by
Warmteafvoer
Luchtkoeling
Uitbreidingsinterface
USB-poort
Automatische uitschakeling
15 tot 60 minuten / uit
Firmware-upgrade
Ondersteunt .iso-image-upgrade
Talen
Engels / Portugees / Russisch / Chinees
Afmetingen
190 x 128 x 37 mm
Oscilloscoop
Analoge kanalen
2
Analoge bandbreedte
350 MHz
Stijgtijd
1 ns
Real-time bemonsteringsfrequentie
1 GSa/s
Geheugendiepte
60 Kpts
Ingangsimpedantie
1 MΩ / 14PF
Tijdbasisbereik
5 ns ~ 50 s
Roltijdbasis
50 ms ~ 50 s
Verticale gevoeligheid
2 mV ~ 20 V (1X)
Verticaal bereik
16 mV ~ 160 V (1X)
DC-nauwkeurigheid
±2%
Tijd nauwkeurigheid
±0,01%
Ingangskoppeling
DC / AC
Probe-verzwakking
1X / 10X / 100X
Hardwarebandbreedtelimiet
150M / 20M
Hoge-resolutiemodus
8 bit ~ 16 bit
Parametermetingen
12 typen
Cursormeting
Tijd, periode, frequentie, niveau, spanning
Triggerdetectie
Digitale trigger
Triggerkanaal
CH1 / CH2
Triggermodus
Auto / Single / Normal
Triggerflank
Rising edge / Falling edge
Triggeronderdrukking
L1 ~ L3
Triggerniveau
Handmatig / automatisch 10% ~ 90%
Screenshot-opslag
90 afbeeldingen
Golfvormopslag
500 groepen
Achtergrondraster
Weergeven/verbergen
Golfvormbeweging
Grof/fijn afstellen
Overspanningsbeveiliging
Bestandsspanning 400 V
Helderheid golfvorm
Instelbaar
Eenvoudig FFT-display
Ja
Digitale fluorescentie
Ja
Kleurtemperatuurweergave
Ja
X-Y-modus
Ja
ZOOM-tijdbasis
Ja
Automatische aanpassing met één druk op de knop
Ja
Terug naar nul met één druk op de knop
Ja
Gegevensbrowser
Ja
Signaalgenerator
Golfvormtypen
14 standaardfuncties + vastgelegde golfvorm
Frequentie
0~50 MHz (alleen sinusgolf, andere golfvormen tot 10M/5M/3M)
Amplitude
0~5 VPP
Offset
-2,5 V ~ +2,5 V
Bedrijfstype cyclus
0,1~99,9%
Frequentieresolutie
1 Hz
Amplituderesolutie
1 mV
Offsetresolutie
1 mV
Inschakelduurresolutie
0,1%
Aanpasbare vastgelegde golfvorm
500 groepen
Frequentieresponsanalyzer (FRA)
Frequentie van het excitatiesignaal
100 Hz ~ 50 MHz
Ampitude van het excitatiesignaal
0~5 VPP
Offset van het excitatiesignaal
-2,5 V ~ +2,5 V
Aantal excitatiefrequenties
20~500
Cursormeting
Frequentie / versterking / fase
Bedrijfsmodus
Enkelvoudig / cyclisch
Systeemkalibratie
Ja
Spectrumanalyzer
Conversiemethode
FFT
FFT-lengte
4K ~ 32K
Frequentiebereik
200 kHz ~ 350 MHz
Niveaubereik
-60 dBmV ~ +260 dBmV
Cursormeting
Frequentie / amplitude
Markeringsparameter
Maximale energieharmonischen
Watervalgrafiek
Ja
3D-watervalgrafiek
Ja
Automatische afstelling
Ja
Systeemkalibratie
Ja
Inbegrepen
1x FNIRSI DPOS350P (4-in-1)
2x 350 MHz-sondes
1x QC 18 W snellader (EU)
1x USB-datakabel
1x Krokodillenklem
1x Opbergtas
1x Manual
Downloads
Manual
Firmware
The LCR45 does everything that the popular LCR40 does, but it has some significant enhancements. The LCR45 features a new high capacity micro and high resolution ADCs.
LCR45 incorporates advanced maths, based on Complex Impedance analysis. This allows for enhanced component value measurement as well as a comprehensive and detailed impedance display.
Kenmerken
Supplied with gold plated removable hook probes.
Fluid measurements with hold function.
Automatic or manual component type.
Automatic or manual test frequency, DC, 1 kHz, 15 kHz or 200 kHz.
Enhanced measurement resolution: 0.2 µH, 0.2 pF and 0.2 Ohms.
Easy menu system for user settings.
Enhanced compensation for component parasitics and losses (such as core losses etc).
Automatic or manual power-off.
Specificaties
Analyser type
LCR and component impedance
Component types
Auto/Manual for L,C & R
Measurement types
Inductance, Capacitance and Resistance
Other measurements
Complex impedance/admittance
More measurements
Magnitude and Phase of impedance
Inductance range
0uH to 2H
Capacitance range
0 pF to 10000 uF
Resistance range
0R to 2MR
Test frequency
Auto and manual: DC, 1 kHz, 15 kHz, 200 kHz
Display type
Alphanumeric LCD (not backlit)
Measurement scheme
Continuous (with optional hold)
Battery
GP23 (12 V/55 mAH type), ~700 ops
Inbegrepen
LCR45 Passive Component Impedance Meter
2 mm plugs and sockets and removeable hook probes
Comprehensive illustrated user guide
2 Batteries, one installed and one spare. GP23 Alkaline battery. (12 V/55 mAH)
Downloads
Datasheet (EN)
User Guide (EN)
De Elektor Milliohmmeter Adapter gebruikt de precisie van een multimeter om zeer lage weerstandswaarden te meten. Het is een adapter die een weerstand omzet in een spanning die kan worden gemeten met een standaard multimeter.
De Elektor Milliohmmeter Adapter kan weerstanden meten onder 1 mΩ met behulp van een 4-draads (Kelvin) methode. Het is handig voor het lokaliseren van kortsluitingen op printplaten (PCB).
De adapter heeft drie meetbereiken – 1 mΩ, 10 mΩ en 100 mΩ – selecteerbaar via een schuifschakelaar. Het bevat ook ingebouwde kalibratieweerstanden. De Elektor Milliohmmeter Adapter wordt gevoed door drie 1,5 V AA batterijen (niet meegeleverd).
Specificaties
Meetbereiken
1 mΩ, 10 mΩ, 100 mΩ, 0,1%
Voeding
3x 1,5 V AA-batterijen (niet inbegrepen)
Afmetingen
103 x 66 x 18 mm (compatibel met Hammond 1593N-type behuizing, niet inbegrepen)
Speciale functie
Geïntegreerde kalibratieweerstanden
Downloads
Documentation
De FNIRSI GC-02 nucleaire stralingsdetector heeft een slank, draagbaar ontwerp met uiterst nauwkeurige Geiger-Müller-tellers voor nauwkeurige detectie van ioniserende straling (γ-straling, röntgenstraling, enz.).
Het 1,5-inch HD LCD-scherm geeft real-time, gemiddelde, maximale en cumulatieve waarden weer. Functies omvatten alarminstellingen, aanpasbare slaap-/uitschakeltijden, getimede monitoring en geschiedenisweergave met maximaal 10 opgeslagen records. De oplaadbare batterij van 850 mAh is goed voor maximaal 6 uur gebruik.
De FNIRSI GC-02 is compact en betrouwbaar en perfect voor detectie van nucleaire straling onderweg.
Kenmerken
Voedsel- en metaaldetectie
Marmer- en ertsinspectie
Detectie van radioactiviteit in de nucleaire industrie
Het testen van radioactieve medische apparatuur
Multifunctionele realtime monitoring
Kerntechnologie: Geiger-Müller-teller
Batterij met hoge capaciteit van 850 mAh
Detector: GM-buis met energiecompensatie (Geigertellerbuis)
Detectiestraaltypen: gammastraling, röntgenstraling, bètastraling
Specificaties
Detectiestralingstype
Ioniserende straling (γ-straling, röntgenstraling, enz.)
Detector
Energiecompensatie GM-buis (geigertellerbuis)
Huidige dosering
0,00-1000 μSv/u (1 mSv/u)
Cumulatief dosisequivalent
0,00 μSv-500,0 mSv
Energiebereik
48 keV-15 Mev ≤±30% (voor 137Cs -)
Gevoeligheid
80 CPM/uSv (voor Co-60)
Doseringseenheid
μSv/u, μGy/u, mR/u, CPS, CPM
Batterijcapaciteit
850 mAh
Alarmmethode
Licht, geluid
Talen
Chinees, Engels, Russisch, Duits, Japans, Portugees, Spaans, Koreaans
Afmetingen
106,5 x 44,5 x 25 mm
Inbegrepen
1x GC-02 Nucleaire stralingsdetector
1x USB-kabel
1x Lanyard-lus
Downloads
Manual
USB ports can be found not only at your computer at home but also at powerbanks, in the car or in the train. Although, not all ports are high-quality und deliever steady currents and voltages. The JT-UM25C allows to see all values. The measuring instrument supports additional functions like Quickcharge 2.0 and 3.0 as well as Apple 2.4 A, 2.1 A, 1 A, 0.5 A and Android DCP and offers an analysis through the radio interface. The area of measurement is up to 24 V and 5 A which makes it practical for all areas of application. The integrated 1.44' LCD-display can be regulated in five levels of brightness and offers an overview of all measured values at all time.
Kenmerken
Measuring device for USB applications
Measured value output via LCD display
Display of current, voltage, energy, power, voltage curve, internal resistance, temperature (int. sensor)
Output via BT for evaluation on PC/Smartphone
Supports: Quickcharge 2.0, QC 3.0, Apple 2.4 A/2.1 A/1 A/0.5 A Android DCP, Samsung
Specificaties
USB Ports
USB 2.0, Micro USB, USB-C
Measuring range
4-24 VDC / 0-5 A / 0-99h 59min 59 sec / -10-100°C
Measuring accuracy
0.001 V / 0.0001 A
Refresh rate
2 Hz
Display
LCD Color-Display with 5 brightness levels
Display size
1.44'
Communication
Bluetooth connection (for evaluation on Smartphone + PC)
Dimensions
71.2 x 30.5 x 12.4 mm
Weight
23.7 g
Downloads
Manual
Android APK
Windows Software

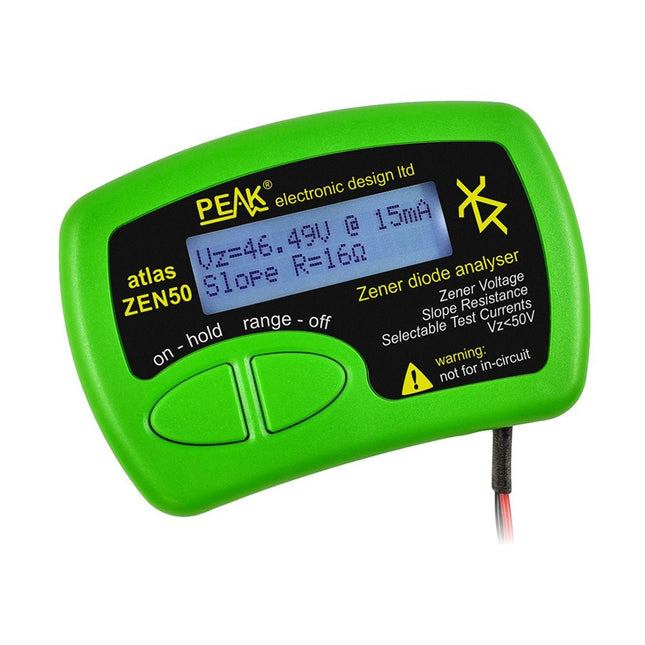

The Peak Atlas ZEN50 is ideal for testing Zener diodes (including avalanche diodes), transient suppressors, LEDs and LED strings. It generates constant current pulses (selectable from 2 mA, 5 mA, 10 mA and 15 mA) at voltages from 0V to 50V. So even high voltage Zeners or high voltage LED strings can be tested.
Test currents are supplied in narrow pulses to ensure that the component under test remains at a constant temperature.
The voltage of the part is displayed on the screen together with the test current and also a measure of the component's slope resistance (also known as dynamic impedance).
Specificaties
Analyzer type
Zeners, LEDs, TVS etc
Test currents
2 mA, 5 mA, 10 mA, 15 mA
Voltage range
0.00 to 50.00 V
Slope resistance range
0 to 8000 Ohms
Battery type
Single AAA (supplied). Life typically 1400 ops
Test method
Triple pulse burst @ 10pps (typ)
Test current duty cycle
3%
Display type
Alphanumeric LCD (with backlight)
Inbegrepen
Peak Atlas ZEN50 Zener Diode Analyzer
Fitted flexible test leads with gold plated crocs
Comprehensive illustrated user guide
AAA Alkaline battery
Downloads
Datasheet (EN)
User Guide (EN)
De FNIRSI WD-02 wanddetector is een verbeterde versie van de vorige WD-01 versie met een beter TFT-display met hoge resolutie, en een nieuwe gebruikersinterface met extra talen. De 3-voudige gevoeligheidsinstelling verhoogt de meetnauwkeurigheid. Hij kan worden gebruikt om stalen staven, metalen balken, metalen buizen, hout en draden in muren, plafonds en vloeren te detecteren. Er zijn 3 detectiemodi beschikbaar: detectie van metaal, hout en wisselspanning.
Kenmerken
Het kleine formaat van dit tool is erg handig voor dagelijks gebruik, je kunt hem ook gemakkelijk vasthouden tijdens het gebruik.
Met deze wanddetector scanner kunt u snel de randen en het midden lokaliseren van metaal, balken, leidingen en stroomvoerende AC-kabels achter muren, vloeren en plafonds. Het meetbereik is ?38 mm voor hout, ?40 mm voor AC-kabels, ?100 mm voor metalen buizen en ?120 mm voor bewapeningsmetaal.
De HPC detectiemodule biedt een betere bescherming tegen interferentie en een hogere rekensnelheid.
Het scherm geeft de afstand tot het doel, het centrum daarvan en het materiaal. Het indicatielampje wordt geel of rood, afhankelijk van de afstand tot het doel, en het groene lampje betekent "Geen doel". Ook klinkt er een piep wanneer een doelwit wordt gedetecteerd. Wanneer het centrum van het doel is bereikt worden er continu waarschuwingen gegeven.
Deze tool kan op grote schaal worden gebruikt bij huisdecoratie, wanddecoratie, installatie van huishoudelijke apparaten, wegenonderhoud, enz.
Dankzij de centrale opening in het ontwerp kunt u de boorpositie na detectie direct markeren en zo nauwkeurig boren.
Specificaties
Maximale detectiediepte
Metalen
120 mm
Non-ferrometalen (koper)
100 mm
AC-kabels
50 mm
Enkelvoudig koperdraad
40 mm
Hout
Precisiemodus 20 mmDieptemodus: 38 mm
Automatisch uitschakelen
Na 5 minuten inactiviteit
Voeding
300 mAh oplaadbare lithium accu, opladen via USB-C
Afmetingen
138 x 68 x 22 mm
Gewicht
122 g
Inbegrepen
FNIRSI WD-02 Wanddetector Scanner
USB kabel
Opbergtas
Handleiding
Downloads
Manual
This pack contains the LCR45 Passive Component Impedance Meter, great for advanced hobbyists and professionals. It also contains the very popular DCA Pro (model DCA75), fantastic for component identification, pinout identification, detailed characteristic measurement and curve tracing on a PC. Complete with USB cable and software on a USB flash drive.
DCA75
Building on the continued success of Peak's existing component identification and analysis instruments, the DCA Pro brings an array of exciting new features for the hobbyist and professional alike.
The DCA Pro is an advanced new design that features a graphics display, USB communications, PC Software and an enhanced component identification library.
Automatic component type identification
Automatic pinout identification (connect any way round)
The DCA Pro supports all the components that the popular Peak Atlas DCA55 supports, but adds plenty more. Components supported include:
Transistors (including Darlingtons), Silicon and Germanium types. Measures gain, Vbe and leakage
MOSFETs, enhancement mode and depletion mode types. Measure on-threshold (at 5 mA) and approx transconductance (for span of 3-5 mA)
JFETs, including normally off SiC types. Measures pinch-off voltage (at 1 uA) and approx transconductance (for span of 3-5 mA)
IGBTs (insulated gate bipolar transistors). Measures on-threshold (at 5 mA)
Diodes and Diode networks
LEDs and bicolour LEDs (2 lead and 3 lead types)
Zener Diodes with measurement of zener voltage up to 9 V at 5 mA
Voltage regulators (measures regulation voltage, drop-out voltage, quiescent current)
Triacs and Thyristors that require less than 10 mA of gate current and holding current
Stand-alone or with a PC
The instrument can be used stand-alone or connected to a PC. Either way, the DCA Pro will automatically identify the component type, identify the pinout and also measure a range of component parameters such as transistor gain, leakage, MOSFET and IGBT threshold voltages, pn characteristics and much more.
Curve Tracing
When connected to a PC using the supplied USB cable, a range of low current curve-tracing functions can be performed. Various graph types are available, with more to follow:
Bipolar transistor output characteristics, IC vs VCE
Bipolar transistor gain characteristics, HFE vs VCE
Bipolar transistor gain characteristics, HFE vs IC
MOSFET and IGBT output function, ID vs VDS
MOSFET and IGBT transfer function, ID vs VGS
JFET output function, ID vs VDS
JFET transfer function, ID vs VGS
Voltage regulator, VOUT vs VIN
Voltage regulator, IQ vs VIN.
PN junction I/V curves, forward and reverse options (for Zener diodes)
Curve tracing is performed using test parameters in the range of +/-12 V or +/-12 mA. All curve-tracing data can be instantly pasted into Excel for further graphing and analysis. PC Software is included with the DCA Pro on a Peak USB memory stick. Software designed for Windows 7 and higher (all 32 or 64 bit).
LCR45
A great handheld LCR analyser that can measure the value of your passive component (inductor, capacitor or resistor) and also measure the detailed impedance in a number of modes. The LCR45 offers enhanced measurement resolution (better than 0.1 uH!) whilst also giving you continuous fluid measurements. Additionally, the test frequencies of DC, 1 kHz, 15 kHz and 200 kHz can be set to automatic or manual modes. Supplied with removable gold plated hook probes, battery and user guide. Compatible with standard 2 mm test connectors. Not designed for in-circuit use.
Automatic or manual component type selection: Inductor, Capacitor or Resistor
Automatic or manual test frequency selection: DC, 1 kHz, 15 kHz and 200 kHz
Inductance from 0.1 uH to 10 H
Capacitance from 0.1 pF to 10,000 uF
Resistance from 0.1 Ohm to 2 MOhm
Inductance measurement also shows DC winding resistance
Display of "Component type and values", "Complex Impedance", "Magnitude/Phase" and "Admittance"
Test frequency displayed for all measurements
Typical accuracy of 1.5% for inductors and capacitors (see spec table for details)
Typical accuracy of 1% for resistors
Test lead complete with gold plated 2 mm plugs and sockets
Supplied with removable gold plated hook probes
Inbegrepen
LCR45
DCA75
Extra GP23 Battery
Extra AAA cell
Dual Carry Case
