Met deze jumper draden (lengte: 20 cm) kunt u een Raspberry Pi of een Arduino met breadboards verbinden. Elke kabel bestaat uit 40 afzonderlijke draden/pinnen die ook weer van elkaar kunnen worden gescheiden. Inclusief 1x 40-pins female naar female 1x 40-pins mannelijk naar mannelijk 1x 40-pins mannelijk naar vrouwelijk
Raspberry Pi Pico Breadboard Kit helps the user to configure GPIO of Raspberry Pi Pico for use with external devices.Raspberry Pi Pico Breadboard Kit is a multi-purpose Kit that consists of a “400 points half-size breadboard” on top, a Programmable Buzzer, 4 programmable LEDs, 4 push buttons, and dedicated 5 V, 3V3, and GND pins at a single place. SB Components developed Raspberry Pi Pico Breadboard Kit with advanced features like independently controllable LEDs, Switches, a 400 points half-size breadboard that helps the user to prototype their projects with Raspberry Pi Pico in an efficient way.Raspberry Pi Pico Breadboard Kit can be interfaced with Raspberry Pi Pico from which a user can run electronics experiments, prototypes, mini robots, games, interact with Linux-ready Raspberry Pi, Exploration of circuits, etc. One can also connect external components with the breadboard provided on the top of the Raspberry Pi Pico Breadboard Kit.Features
Four independent controlled LEDs
Four independent controlled push buttons
Compatible with Pico
A 400 points half size breadboard
Programmable buzzer
Dedicated 5 V, 3V3 and Gnd pins for easy use
Specifications
Operating voltage
3.3 VDC
Communication interface
GPIO
Dimensions
85 x 133 mm
Applications
Electrical experiments
Prototypes
Mini robots
Games
Exploration of circuits
Downloads
Manual
Example codes
Circuit diagram
GitHub
Included
1x Pico Breadboard Kit
5x Male to Male Jumper Wires
5x Female to Female Jumper Wires
5x Male to female Jumper Wires
Note: Raspberry Pi Pico is not included.
Specifications Terminal strip, tie-point 630 Distribution strips, tie-point 200 Solderless breadboard (MB-102) Wire size: Suitable for 20-29 AWG wires, jumper wire of 0.8 mm diameter Material: ABS. Transparent material Size: 16.5 x 5.3 x 0.85 cm Brand new and high quality They allow electronic components to be interconnected in an almost endless number of ways to produce working circuits Because no soldering is required, modifying or revising the circuits can be done quite easily The breadboard consists of a set of formed metal sockets inserted into a durable plastic housing Phosphor bronze nickel plated spring clips Adhesive sheet on the bottom of the board
Soldeerloos breadboard gelabeld voor de Raspberry Pi Pico Het kan lastig zijn om uit te zoeken welke pin welke is wanneer de Raspberry Pi Pico is bevestigd op een soldeerloos breadboard. Het MonkMakes Breadboard voor Pico lost dit probleem op door de Pico pinnen te labelen op het 400 point soldeerloos breadboard. Features 400 verbindingspunten 2 stroombussen Afmeting: 8,2 x 5,5 x 0,85 cm Zelfklevende achterkant
Features 2 Terminal Strips 1260 Tie-points 4 Distribution Strips 400 Tie-points 3 Binding Posts Black aluminum plate Size: 21.5 x 13 cm Colored coordinates for easy component placement
De breadboards kunnen uw componenten en schakelingen bevatten en ze verbinden met uw printplaat. Inclusief: 2x mini breadboards 10x korte vrouwelijke naar vrouwelijke jumper jerky 10x korte vrouwelijke naar mannelijke jumper jerky 10x korte mannelijke naar mannelijke jumper jerky 10x lange vrouwelijke jumper jerky naar vrouwelijke jumper 10x lange vrouwelijke naar mannelijke jumper jerky 10x lang van man naar man jumper jerky
STEMTera is een programmeerbare breadboardmodule, compatibel met Arduino Uno. Het heeft twee ingebouwde microcontrollers: ATmega328P en ATmega32U2. De I/O (40 mA per pin) is toegankelijk zonder bekabeling.
De onderkant van de printplaat (112 x 80 x 17 mm) is compatibel met LEGO.
Specificaties
Pin-to-pin compatibel met Arduino Uno
Mechanisch compatibel met LEGO-blokken
Twee microcontrollers (41 I/O, waarvan 9 als PWM)
USB-interface met ATmega32U2 via LUFA (Lightweight USB Framework voor AVR's) voor toetsenbord, joystick, MIDI, enz.
Programmeren met de Arduino IDE (micro-USB)
Resetknop, 4 LED's (inclusief TX, RX, Voeding), voedingsconnector
Voeding via micro-USB of 7...20 V DC op aansluiting 5,5 x 2,1 mm (+ center)
Meerdere programmeeromgevingen:
Atmel Studio
Arduino IDE
AVR-GCC
AVR-GCC met LUFA-bibliotheek
Scratch
enz.
Microcontrollers
ATmega328P:
14 I/O-pinnen, waaronder 6 PWM
6 analoge ingangen (10-bits ADC)
I²C, SPI en serieel
Interrupt controleur
ATmega32U2:
21 I/O-pinnen
Flash-geheugen: 32 KB
SRAM: 2 KB
EEPROM: 1 KB
Kloksnelheid: 16 MHz
Downloads
Beginner's Guide

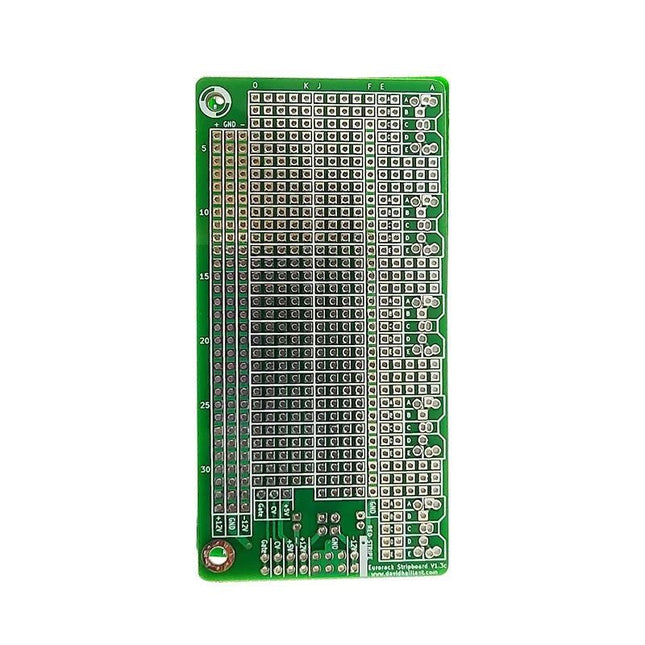

Het Eurorack Stripboard is de handigste manier om een eenvoudige DIY Eurorack synthesizer module te bouwen. Hij werkt als een standaard protoboard, maar met toevoegingen specifiek voor het Eurorack board. U kunt het stripboard ook gebruiken met het 4HP Front Panel.
U kunt maximaal 5 potentiometers of 5 jack-connectors monteren op de daarvoor bestemde posities. De potentiometers kunnen elk van het type 9 of 16 mm zijn, bijvoorbeeld de Alpha PKN160. De jack-connectors betreffen de Cliff S6/BB mono style.
Met de Eurorack voedingsinterface is het uiterst eenvoudig om een 16-pins of een 10-pins Eurorack voedingsconnector aan te sluiten.
De duidelijke en gedetailleerde zeefdruk labels geven aan waar de verschillende spanningen zich bevinden op de printplaat. Ook kunt u 2 afvlakcondensatoren en 2 beveiligingsdiodes toevoegen.
Hoe de jacks en potentiometers aan te sluitenDe jack-connectors zijn van het type Cliff CL1384. Ze gebruiken de stroken A, B, D en E.A en B worden opengeschakeld wanneer er een mail jack-connector wordt ingeplugd. D en E vormen de verbindingen met de mail connector.
E is Tip (het signaal)
en D is Ring (meestal de 0 V referentiespanning, vaak ook aangeduid als ‘aarde’).
Merk op dat de Cliff jacks geïsoleerd van het paneel zijn gemonteerd.De potentiometers zijn 9 mm (2,5 mm as diameter) of 16 mm (5 mm as diameter). Een Alpha 9 mm is een goede keuze. Die sluit mooi aan bij Cliff jacks op het voorpaneel. Ze dienen te worden gemonteerd op de stroken B, C en D.
B is de ‘tegen-de-klok-in’ aansluiting.
D is de ‘met-de-klok-mee’ aansluiting.
en C is dan de aansluiting in het midden.
AfmetingenDe printplaat is 100 mm hoog en 50 mm breed. De diepte van de Eurorack module is dus tot zo’n 50 mm achter het paneel.Downloads
Documentatie
DIY Layout Creator
