Het meten van conducted emission is de eenvoudigste en meest betaalbare methode om een indicatie te krijgen of een ontwerp aan de EMI/EMC eisen kan voldoen. Een Line Impedance Stabilization Network (LISN) is daarbij een onmisbaar onderdeel van een EMC pre-compliance testopstelling. Elektor heeft in samenwerking met Würth Elektronik een 5 µH, 50 Ω Dual DC LISN ontwikkeld die geschikt is voor spanningen tot 60 V en stromen tot 10 A. Het instrument meet RF-interferenties op beide kanalen (de voeding) door middel van 5 µH blokkeerspoelen. De interne 10 dB verzwakkingstrap – één per kanaal – bevat een 3e orde hoogdoorlaatfilter met een afsnijfrequentie van 9 kHz om de ingang van instrumenten zoals een spectrum analyzer te beschermen tegen mogelijk schadelijke DC spanningen of lage frequenties afkomstig van de DUT (Device Under Test). Specificaties RF-pad Kanalen 2 (met clamping diodes) Bandbreedte 150 kHz – 200 MHz Impedantie 5 µH || 50 Ω Interne demping 10 dB Connectoren SMA DC-pad Max. stroom < 10 ADC Max. spanning < 60 VDC DC weerstand < 2 x 70 mΩ PCB-formaat 94,2 x 57,4 mm Connectoren 4 mm banaan Hammond-behuizing Type 1590N Afmetingen 121 x 66 x 40 mm Inbegrepen 1x 4-laags PCB met alle SMT-onderdelen gemonteerd 1x Voorgeboorde behuizing met bedrukt frontpaneel 5x Vergulde, geïsoleerde 4 mm banaanstekers, geschikt voor 24 A, 1 kV 1x Hammond-behuizing 1590N1, aluminium (gegoten legering) Meer info Project op Elektor Labs: Dual DC LISN for EMC pre-compliance testing Elektor 9-10/2021: EMC Pre-Compliance Test voor uw DC-gevoed project (deel 1) Elektor 11-12/2021: EMC Pre-Compliance Test voor uw DC-gevoed project (deel 2)

Lees meer minder

De Elektor MultiCalculator Kit is een op Arduino-gebaseerde multifunctionele rekenmachine die verder gaat dan basisberekeningen. Hij biedt 22 functies, waaronder licht- en temperatuurmeting, differentiële temperatuuranalyse en NEC IR-afstandsbedieningsdecodering. De Elektor MultiCalculator is een handig hulpmiddel voor gebruik in je projecten of voor educatieve doeleinden. De kit heeft een Pro Mini module als rekeneenheid. De printplaat is eenvoudig te monteren met behulp van through-hole componenten. De behuizing bestaat uit 11 acrylpanelen en montagemateriaal voor eenvoudige montage. Bovendien is het apparaat uitgerust met een 16x2 alfanumeriek LCD-scherm, 20 knoppen en temperatuursensoren. De Elektor MultiCalculator is programmeerbaar met de Arduino IDE via een 6-weg PCB-header. De beschikbare software is tweetalig (Engels en Nederlands). De calculator kan worden geprogrammeerd met een programmeeradapter en wordt gevoed via USB-C. Bedrijfsmodi Rekenmachine 4-ringsweerstandscode 5-ringsweerstandscode Conversie van decimaal naar hexadecimaal en tekens (ASCII) Conversie van hexadecimaal naar decimaal en tekens (ASCII) Conversie van decimaal naar binair en tekens (ASCII) Conversie van binair naar decimaal en hexadecimaal Berekening van Hz, nF, capacitieve reactantie (XC) Berekening van Hz, µH, inductieve reactantie (XL) Weerstandberekening van twee parallel geschakelde weerstanden Weerstandberekening van twee in serie geschakelde weerstanden Berekening van onbekende parallelle weerstand Temperatuurmeting Verschiltemperatuurmeting T1&T2 en Delta (δ) Lichtmeting Stopwatch met rondetijdfunctie Artikelteller NEC IR-decodering van de afstandsbediening AWG-conversie (American Wire Gauge) Dobbelstenen gooien Personaliseer het opstartbericht Temperatuurkalibratie Specificaties Menutalen: Engels, Nederlands Afmetingen: 92 x 138 x 40 mm Bouwtijd: ongeveer 5 uur Inbegrepen PCB's en componenten met doorlopende gaten Voorgesneden acrylplaten met alle mechanische onderdelen Pro Mini-microcontrollermodule (ATmega328/5 V/16 MHz) Programmeeradapter Waterdichte temperatuursensoren USB-C kabel Downloads Software

Lees meer minder

Wat is dit voor een apparaat? En wat kan je ermee? Tja, dit apparaat vergt nu eenmaal niet veel uitleg. Het meest nutteloze apparaat ter wereld! De Useless box dient letterlijk geen enkel nut heeft, maar is tegelijkertijd wel zo hilarisch is dat je het aan iedereen wilt laten zien. Dit bouwpakket geeft u de mogelijkheid een eigen Useless Box te bouwen en uw technische kennis te vergroten. Uiteindelijk zal dit apparaat zich iedere keer uitschakelen, wanneer het ingeschakeld wordt en heeft het dus een totaal zinloze functie. Nog steeds nieuwsgierig? Kijk dan de video hieronder. Een must-have voor elk kantoor: thuis of op de zaak!

Lees meer minder

Deze op Arduino gebaseerde kerstboomkit bevat 36 digitaal programmeerbare 8 mm RGB-LED's (WS2812D-F8) die individueel adresseerbaar zijn voor het creëren van indrukwekkende lichteffecten. De LED's kunnen extern worden aangestuurd of via een Arduino Nano ESP32. Kenmerken 36 digitale RGB-LED's (NeoPixel-adresseerbaar) Geschikt voor elk microcontrollersysteem Perfecte match met Arduino Nano ESP32 (niet inbegrepen) Hoogwaardige printplaten: 5x rond, 1x vierkant Eenvoudige, leuke montage met populaire gereedschappen Gedetailleerde constructiehandleiding Afmetingen: 136 x 136 x 175 mm Inbegrepen Print (136 x 136 mm) Weerstanden R1...R36 = 75 #, 0,125W, 5%, SMD 0805 P1 = instelpotmeter liggend 10 k#, 0,1W, 20%, 6mm rond (Piher PT6KV-103A2020) Condensatoren C1...C36 = 100 n, 50V, 5%, X7R, SMD 0805 C37, C38 = 47u, 6V3, 10%, tantaal, case A (1206) Halfgeleiders D1, D2 = S5J-E3/57T, SMD-behuizing SMC LED1-LED36 = WS2812D-F8, 8mm, THT Diversen K1, JP1 = pinheader, 3×1, verticaal, raster 2,54mm Jumper voor JP1, steek 2,54mm K2 = MJ-179PH (Multicomp Pro), DC-voedingsconnector, 4A, pindiameter 1,95mm S1 = DIP-schakelaar, 4-voudig PA1...PE6 = 2 m draad, 0,81 mm massief, 0,52mm²/20AWG, groene isolatie (Alpha Wire 3053/1 GR005) H1...H5 = nylon afstandsbus, female/female, M3, 5mm H1...H5 = nylon boutje, M3, 5mm Optioneel Arduino Nano ESP32 met Headers Links Elektor Labs

Lees meer minder

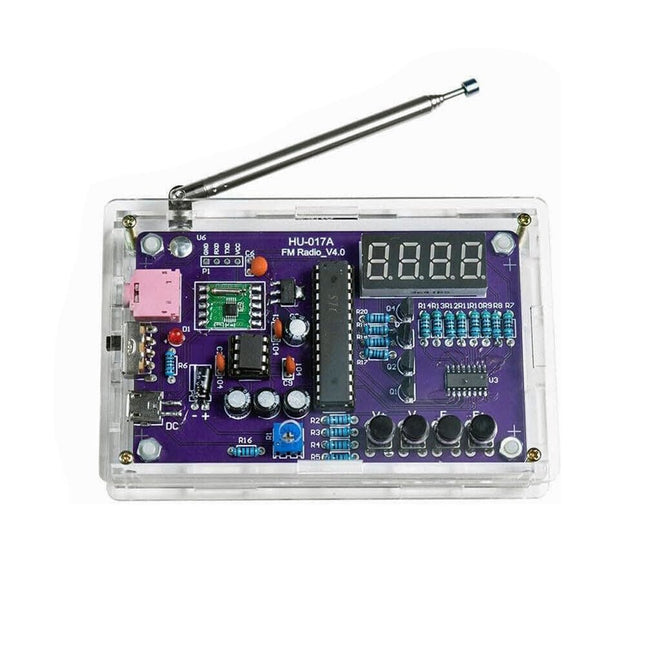

Deze doe-het-zelf-kit (HU-017A) is een draadloze FM-radio-ontvanger met een 4-cijferige 7-segment display. Het werkt binnen de wereldwijde FM-ontvangstfrequentieband van 87,0-108,0 MHz, waardoor het geschikt is voor gebruik in elk land en elke regio. De kit biedt twee voedingsmodi, waardoor je het zowel thuis als buitenshuis kunt gebruiken. Dit doe-het-zelf elektronische product zal je helpen om circuits te begrijpen en je soldeervaardigheden te verbeteren. Kenmerken 87.0-108.0 MHz FM Radio: Ingebouwde RDA5807 FM-gegevensprocessor met een standaard FM-ontvangstfrequentieband. De FM-frequentie kan worden aangepast met de F+ en F- knoppen. Verstelbaar Volume: Twee volumeregelmethoden – knop en potentiometer. Er zijn 15 volumeniveaus. Actieve & Passieve Audio-Uitvoer: De kit heeft een ingebouwde 0,5 W versterker om 8 Ω luidsprekers direct aan te sturen. Het geeft ook audiosignalen uit naar hoofdtelefoons of luidsprekers met AUX-aansluitingen, waardoor persoonlijke luistersessies en het delen van FM-audio mogelijk is. Geconfigureerd met een 25 cm FM-antenne en een (rode) 4-cijferige 7-segment display voor real-time weergave van de FM-radiofrequentie. De transparante acryl behuizing beschermt de interne schakeling. Het ondersteunt dubbele voedingsmethoden – 5 V USB en 2x 1,5 V (AA) batterijen. Doe-het-zelf-soldeerpakket: De kit wordt geleverd met verschillende componenten die handmatig moeten worden geïnstalleerd. Dit helpt bij het oefenen en verbeteren van soldeervaardigheden, waardoor het geschikt is voor elektronica hobbyisten, beginners en educatieve doeleinden. Specificaties Werkspanning DC 3 V/5 V Uitgangsimpedantie 8 Ω Uitgangsvermogen 0,5 W Uitgangskanaal Mono Ontvangstfrequentie 87.0 MHz~108.0 MHz Frequentienauwkeurigheid 0.1 MHz Werktemperatuur −40°C tot +85°C Werkvochtigheid 5% tot 95% RH Afmetingen 107 x 70 x 23 mm BELANGRIJK: Verwijder de batterijen wanneer u de radio via USB aansluit! Inbegrepen 1x PCB 1x RDA5807M FM-ontvanger 1x STC15W404AS MCU 1x IC Socket 1x 74HC595D Register 1x TDA2822M Versterker 1x IC Socket 1x AMS1117-3.3 V Spanningsomzetter 18x Metaalfilmweerstand 1x Potentiometer 4x Keramische Condensator 5x Elektrolytische Condensator 4x S8550 Transistor 1x Rode LED 1x 4-cijferige 7-segment Display 1x Tuimelschakelaar 1x SMD Micro USB Socket 1x Radio Antenne 1x AUX Audio Socket 4x Zwarte Knop 4x Knopkapje 1x 0.5 W/8 Ω Luidspreker 1x Rode/Zwarte Draad 2x Dubbelzijdige Plakstrip 1x AA Batterijhouder 1x USB-kabel 6x Acrylplaat 4x Nylon Kolomschroef 4x M3 Schroef 4x M3 Moer 4x M2x22 mm Schroef 1x M2x6 mm Schroef

Lees meer minder

Een op de Raspberry Pi Pico gebaseerde Eye Catcher Een standaard zandklok laat meestal slechts zien hoe de tijd verstrijkt. Deze door een Raspberry Pi Pico aangestuurde zandklok toont daarentegen de exacte tijd door de vier cijfers voor uren en minuten in een zandlaag te "graveren". Na een vooraf ingestelde periode wordt het zand door twee trilmotoren vlak getrild en begint alles weer van voren af aan. Het hart van de zandklok wordt gevormd door twee servomotoren, die via een pantograafmechanisme een schrijfpen aandrijven. Een derde servomotor tilt deze pen op en neer. Het zandbakje is voorzien van twee trilmotoren om het zand weer vlak te trillen. Het elektronische deel van de zandklok bestaat uit een Raspberry Pi Pico en een RTC/driverbord met een real-time klok, plus drivercircuits voor de servomotoren. Een gedetailleerde bouwhandleiding is beschikbaar via download. Kenmerken Afmetingen: 135 x 110 x 80 mm Bouwtijd: ca. 1,5 tot 2 uur Inbegrepen 3x Voorgesneden acrylaatplaten met alle mechanische onderdelen 3x Mini servomotoren 2x Trilmotoren 1x Raspberry Pi Pico 1x RTC/driverkaart met geassembleerde onderdelen Moeren, boutjes, afstandhouders en draden voor de montage Fijnkorrelig wit zand

Lees meer minder

Het projectenboek, geschreven door de bekende Elektor auteur Dogan Ibrahim, bevat vele software- en hardware-gebaseerde projecten die speciaal ontwikkeld zijn voor de Arduino Uno experimenteerkit. De kit wordt geleverd met een Arduino Uno board, diverse LEDs, sensoren, actuatoren, en andere componenten. De bedoeling van de kit is om snel een begin te maken met de hardware en software aspecten van projecten die rond het Arduino-microcontrollersysteem zijn ontworpen.De in deze gids gegeven projecten zijn volledig getest en werkend en maken volledig gebruik van alle geleverde componenten. Voor elk project in de gids wordt een blokschema, een schema van de schakeling, een uitgebreide programma-lijst en een volledige programma-beschrijving gegeven.Inbegrepen in de kit 1x Arduino Uno Rev3 board 1x RFID lezer module 1x DS1302 RTC module 1x 5 V stappenmotor 1x '2003' stappenmotor aanstuurprint 5x Groene LED 5x Gele LED 5x Rode LED 2x Tuimelschakelaar 1x Vlammensensor 1x LM35 sensor module 1x Infrarood ontvanger 3x Lichtafhankelijke weerstanden (LDR's) 1x IR afstandsbediening 1x Breadboard 4x Drukknop (met vier kapjes) 1x Zoemer 1x Piëzo signaalgever 1x Regelbare weerstand (potentiometer) 1x 74HC595 schuifregister 1x 7-segment display 1x 4-cijferig 7-segment display 1x 8x8 dot-matrix display 1x 1602 / I²C LCD module 1x DHT11 temperatuur- en luchtvochtigheidsmodule 1x Relaismodule 1x Geluidsmodule 10x Dupont kabel (20 cm) 20x Breadboard kabel (15 cm) 1x Water sensor 1x PS2 joystick 5x 1 k-ohm weerstand 5x 10 k-ohm weerstand 5x 220-ohm weerstand 1x 4x4 toetsenbord module 1x 9g servo (25 cm) 1x RFID kaart 1x RGB module 2x Jumper kapje 1x 0,1 inch steekpen 1x 9 V batterij DC aansluiting Projectboek (Engelstalig, 237 pagina's) Maar liefst 60 projecten in het boekHardware projecten met LEDs Knipperende LED – met de onboard LED Knipperende LED – met behulp van een externe LED SOS knipperende LED Afwisselend knipperende LEDs Looplicht LEDs Looplicht LEDs 2 Binair tellende LEDs Willekeurig knipperende LED's - kerstverlichting Knopgestuurde LED's Regelen van de knippersnelheid van de LED's - externe interrupts Reactietimer LED kleurenstaf Vaste RGB kleuren Verkeerslichten Verkeerslichten met voetgangersoversteekplaatsen Gebruik van het 74HC595 schuifregister - binaire teller omhoog Gebruik van het 74HC595 schuifregister - willekeurig knipperen van 8 LEDs Gebruik van het 74HC595 schuifregister - looplicht met LEDs Gebruik van het 74HC595 schuifregister - een gespecificeerde LED aanzetten Gebruik van het 74HC595 schuifregister - gespecificeerde LEDs aanzettens 7-segment LED displays 7-Segment 1-cijferige LED teller 7-Segment 4-cijferig gemultiplexed LED-display 7-Segment 4-cijferige gemultiplexte LED-display teller - timer interrupts 7-Segment 4-cijferige gemultiplexte LED-display teller - zonder voorloopnullen 7-Segment 4-cijferige gemultiplexte LED-display - reactietimer Timer onderbreekt knipperende onboard LED Liquid Crystal Displays (LCDs) Tekst weergeven op het LCD Schuivende tekst op het LCD Weergave van speciale tekens op het LCD Lopende band goederenteller met LCD Nauwkeurige LCD klok met timer interrupts LCD dobbelsteen Sensoren Analoge temperatuursensor Voltmeter Aan/Uit temperatuurregelaar Donkerdetector met behulp van een lichtafhankelijke weerstand (LDR) Kanteldetectie Waterstandsensor Weergave van waterpeil Waterpeil regelaar Overstromingsdetector met zoemer Geluidsdetectiesensor - relaisbesturing door handgeklap Vlammensensor - branddetectie met relaisuitgang Temperatuur- en luchtvochtigheidsweergave Muziektonen opwekken met de melodieënmaker De RFID lezer De tag ID vinden Toegangscontrole met RFID deurslot en relais Het 4x4 keypad Geef de ingedrukte toetscode weer op de seriële monitor Rekenmachine voor gehele getallen met LCD Toetsenbord deurbeveiligingsslot met relaisy De Real-Time Clock (RTC) Module RTC met seriële monitor RTC met LCD Temperatuur- en vochtigheidsweergave met tijdregistratieg De joystickAnaloge waarden van de joystick aflezen8x8 LED matrixDisplaying shapesMotoren Test het draaien van de servo Servo sweep Met joystick bestuurde servo Draai de motor met de klok mee en tegen de klok ine Infrarood ontvangers en afstandsbedieningen Decoderen van de IR afstandsbedieningscodes Activeren/deactiveren van relais op afstand Infrarood afstandsbesturing van stappenmotoren

Lees meer minder

Deze uitgebreide starterskit bevat een groot aantal belangrijke elektronische componenten. Van weerstanden en condensatoren tot LED's, schakelaars, buzzers en een breadboard met jumperdraden: deze kit bevat alles wat u nodig hebt om aan de slag te gaan met uw elektronicaprojecten. Inhoud 1x Hoogwaardige retailbox 10x 1/4W 1% 100R-weerstand 10x 1/4W 1% 220R-weerstand 10x 1/4W 1% 330R-weerstand 10x 1/4W 1% 1K-weerstand 10x 1/4W 1% 10K-weerstand 10x 1/4W 1% 100K-weerstand 10x 1/4W 1% 4,7K Weerstand 10x 1/4W 1% 47K-weerstand 10x 100PF keramische condensator 10x 10NF keramische condensator 10x 100NF keramische condensator 10x 22PF keramische condensator 10x 10UF aluminium elektrolytische condensator 10x 470UF aluminium elektrolytische condensator 10x Rode LED 10x Groene LED 10x Gele LED 10x Blauwe LED 8x 12x12x7,3 schakelaar 2x Rode dop 2x Gele dop 2x Groen Kap 2x Blauwe dop 1x 10K precisiepotentiometer 2x RGB-LED 1x Actieve zoemer 1x Passieve zoemer 1x Pinheader 1x40 1x Weerstandskaart 1x 400pts broodplank 1x 30 stks/pak Broodplank Jumper Draden Set

Lees meer minder

De Elektor Audio DSP FX Processor combineert een ESP32-microcontroller en een ADAU1701 Audio DSP van Analog Devices. Naast een door de gebruiker programmeerbare DSP-kern heeft de ADAU1701 hoogwaardige analoog-naar-digitaal en digitaal-naar-analoog converters ingebouwd en is hij voorzien van een I²S-poort. Dit maakt hem geschikt als hoogwaardige audio-interface voor de ESP32. Programma's voor de ESP32 kunnen worden gemaakt met Arduino, Platform IO, CMake of door de Espressif IDF op een andere manier te gebruiken. Programma's voor de ADAU7101 audio DSP's worden gemaakt met de gratis visuele programmeertool SigmaStudio door voorgedefinieerde algoritmablokken op een canvas te slepen. Toepassingen Bluetooth/Wi-Fi audio sink (bijv. luidspreker) & bron Gitaareffectpedaal (stompbox) Muzieksynthesizer Geluids-/functiegenerator Programmeerbaar cross-overfilter voor luidsprekers Geavanceerde audio-effectprocessor (reverb, chorus, pitch shifting, enz.) Audioapparaat met internetverbinding DSP-experimentplatform Draadloze MIDI MIDI naar CV-converter en nog veel meer... Specificaties ADAU1701 28-/56-bit, 50-MIPS digitale audioprocessor die bemonsteringsfrequenties tot 192 kHz ondersteunt ESP32 32-bit dual-core microcontroller met Wi-Fi 802.11b/g/n en Bluetooth 4.2 BR/EDR en BLE 2x 24-bit audio-ingangen (2 V RMS, 20 kΩ) 4x 24-bit audio-uitgangen (0,9 V RMS, 600 Ω) 4x Regelpotentiometer MIDI in- en uitgang I²C-uitbreidingspoort Multi-mode werking Voeding: 5 V DC USB of 7,5-12 V DC (cilinderaansluiting, middelste pin is GND) Stroomverbruik (gemiddeld): 200 mA Inbegrepen 1x ESP32 Audio DSP FX Processor board (gemonteerd) 1x ESP32-PICO-KIT 2x Truien 2x 18-pins headers (female) 4x 10 KB potentiometers Downloads Documentation GitHub

Lees meer minder

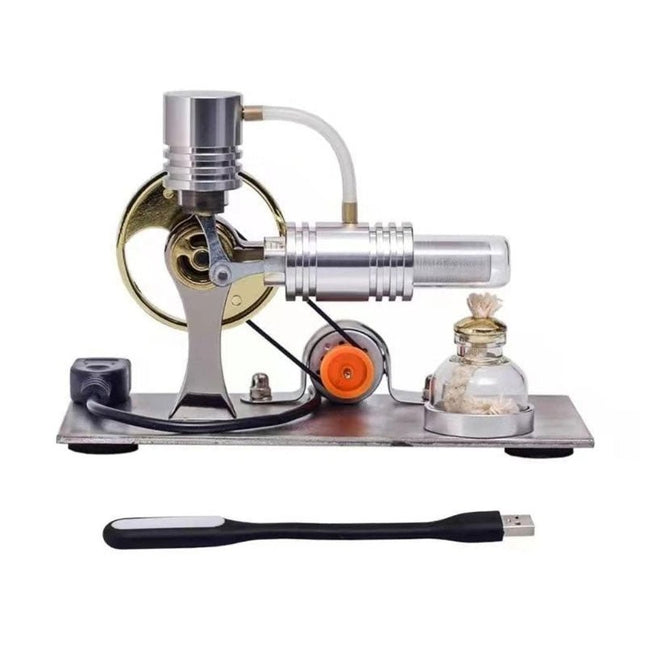

Deze hetelucht-eencilinder Stirling-motorgenerator zet thermische energie om in mechanische energie. Deze kit wordt geleverd met een kleine elektriciteitsgenerator die een USB-leeslampje van stroom kan voorzien. De Stirling-motor wordt geleverd als een eenvoudig te bouwen kit met alle onderdelen en gereedschappen inbegrepen, en een geprint blad met instructies en uitleg. Het bouwen van de kit duurt ongeveer 15 minuten. De gemonteerde motor meet 16 x 8 cm en is 10,5 cm hoog. Het weegt 380 gram. Draai het vliegwiel met de hand om te controleren of het soepel beweegt. Controleer of de schuivende onderdelen schoon zijn. Vul de alcohollamp tot minder dan twee derde vol met 95% of hogere concentratie alcohol. Steek de alcohollamp aan de voorkant van de reageerbuis aan. Draai het vliegwiel na ongeveer 1 minuut. De motor zou moeten gaan draaien. Houd er rekening mee dat de opwarmtijd iets langer is bij gebruik van de generator.

Lees meer minder

De Elektor ESP32 Energiemeter is een apparaat dat is ontworpen voor realtime energiemonitoring en smart home-integratie. Aangedreven door de ESP32-S3-microcontroller, biedt hij robuuste prestaties met modulaire en schaalbare functies. Het apparaat maakt gebruik van een 220 V naar 12 V step-down transformator voor spanningsbemonstering, waardoor galvanische isolatie en veiligheid worden gegarandeerd. De compacte PCB-indeling omvat schroefklemmen voor veilige verbindingen, een Qwiic-connector voor extra sensoren en een programmeerheader voor directe ESP32-S3-configuratie. De energiemeter is compatibel met eenfasige en driefasige systemen, waardoor hij aanpasbaar is voor verschillende toepassingen. De energiemeter is eenvoudig in te stellen en kan worden geïntegreerd met Home Assistant, waardoor realtime monitoring, historische analyses en automatiseringsmogelijkheden worden geboden. Het biedt nauwkeurige metingen van spanning, stroom en vermogen, waardoor het een waardevol hulpmiddel is voor het energiebeheer in huizen en bedrijven. Kenmerken Uitgebreide energiemonitoring: Krijg gedetailleerd inzicht in uw energieverbruik voor slimmer beheer. Aanpasbare software: Pas de functionaliteit aan uw behoeften aan door aangepaste sensoren te programmeren en te integreren. Klaar voor Smart Home: Compatibel met ESPHome, Home Assistant en MQTT voor volledige Smart Home-integratie. Veilig & flexibel ontwerp: Werkt met een 220 V naar 12 V step-down transformator en beschikt over een voorgemonteerde SMD-kaart. Snelle start: Inclusief één Current Transformer-sensor en toegang tot gratis installatiebronnen. Specificaties Microcontroller ESP32-S3-WROOM-1-N8R2 IC voor energiemeting ATM90E32AS Statusindicatoren 4x LED's voor indicatie van energieverbruik2x Programmeerbare LED's voor aangepaste statusmeldingen Gebruikersinvoer 2x drukknoppen voor gebruikersbediening Uitvoer weergeven I²C OLED-display voor realtime visualisatie van het energieverbruik Ingangsspanning 110/220 V AC (via spanningstransformator) Ingangsvermogen 12 V (via step-down transformator of DC-ingang) Clampstroomsensor YHDC SCT013-000 (100 A/50 mA) inbegrepen Smart Home-integratie ESPHome, Home Assistant en MQTTvoor naadloze connectiviteit Connectiviteit Header voor programmeren, Qwiic voor sensoruitbreiding Toepassingen Ondersteunt eenfasige en driefasige energiemonitoringsystemen Afmetingen 79,5 x 79,5 mm Inbegrepen 1x Gedeeltelijk gemonteerd bord (SMD-componenten zijn voorgemonteerd) 2x Schroefklemmenblokconnectoren (niet gemonteerd) 1x YHDC SCT013-000 stroomtransformator Vereist Voedingstransformator niet inbegrepen Downloads Datasheet (ESP32-S3-WROOM-1) Datasheet (ATM90E32AS) Datasheet (SCT013-000) Frequently Asked Questions (FAQ) Van prototype tot eindproduct Wat begon als een innovatief project om een betrouwbare en gebruiksvriendelijke energiemeter te creëren met behulp van de ESP32-S3-microcontroller, is uitgegroeid tot een robuust product. Aanvankelijk ontwikkeld als een open-source-project, had de ESP32 Energiemeter tot doel nauwkeurige energiemonitoring, slimme huisintegratie en meer te bieden. Door nauwgezette hardware- en firmware-ontwikkeling is de energiemeter nu een compacte, veelzijdige oplossing voor energiebeheer.

Lees meer minder

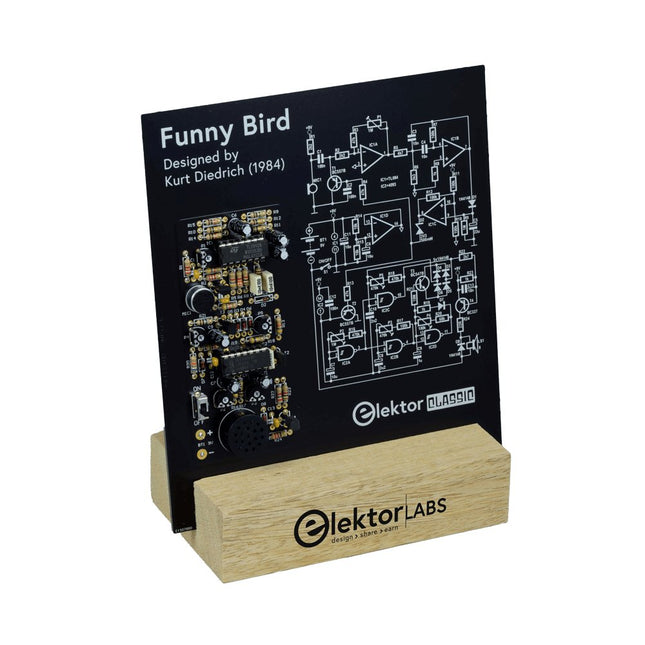

Fluit ernaar en hij tjilpt naar u terug!Hoewel allerlei soorten vogels door veel mensen liefdevol worden verzorgd en bekeken hebben de meeste vogels helaas nog niet geleerd om ook met ons te communiceren. Deze volledig elektronische vogel zet een stap in de goede richting: als u ernaar fluit, dan tjilpt hij terug!Kenmerken Reageert op fluiten Instelbare vogelgeluiden (toon en lengte) Elektor Heritage circuit symbolen Uitgeprobeerd en getest door Elektor Labs Educatief en nerdy project Through-hole onderdelen Inbegrepen Printplaat Alle componenten Houten standaard Stuklijst Weerstanden R1, R2 = 2,2 kΩ R3, R4, R13 = 47 kΩ R5 = 4,7 kΩ R6 = 3,3 kΩ R7, R10, R11, R12, R17 = 100 kΩ R8, R19, R23 = 1 kΩ R9 = 1 MΩ R14, R15 = 10 kΩ R16, R18 = 470 kΩ R20 = 68 kΩ R21 = 10 MΩ R22 = 2,7 kΩ R24 = 22 Ω P1, P2 = 1 MΩ P3, P5 = 470 kΩ P4 = 100 kΩ Condensatoren C1, C2, C12 = 100 nF C3, C4 = 10 nF C5 = 22 μF, 16 V C6, C7, C11 = 10 μF, 16 V C8 = 2,2 μF, 100 V C9 = 1 μF, 50 V C10 = 2,2 nF C13 = 10 nF Halfgeleiders D1, D3, D4, D5, D6, D7, D8 = 1N4148 D2 = 3V3 zener diode T1, T2 = BC557B T3 = BC547B T4 = BC327-40 IC1 = TL084CN IC2 = 4093 Diversen BT1 = bedrade batterijclip voor 6LR61/PP3 LS1 = miniatuur luidspreker, 8Ω, 0,5W S1 = schakelaar, schuif, SPDT MIC1 = electret microfoon PCB 230153-1 v1.1

Lees meer minder

The TV-B-Gone universal remote control allows you to turn virtually any TV On or OFF. You control when you see TV, rather than what you see. The TV-B-Gone Keychain remote is so small that it easily fits in your pocket so that you have it handy whenever you need it, wherever you go: bars, restaurants, laundromats, ballparks, arenas, etc.The TV-B-Gone Kit is a great way to teach about electronics. When soldered together, it allows you to turn off almost any television within 150 feet or more. It works on over 230 total power codes – 115 American/Asian and another 115 European codes. You can select which zone you want during kit assembly.This is an unassembled kit which means that soldering and assembly is required – but it’s very easy and a great introduction to soldering in general.This kit makes the popular TV-B-Gone remote more fun because you created it yourself with some basic soldering and assembly! Show your friends and family how technologically savvy you are, and entertain them with the power of the TV-B-Gone!The kit is powered by 2x AA batteries and the output comes from 2x narrow beam IR LEDs and 2x wide-beam IR LEDs.IncludedAll required parts/componentsRequiredTools, soldering iron, and batteriesDownloadsGitHub

Lees meer minder

Een alternatieve voeding voor de Elektor Fortissimo-100 Power Amplifier Mocht u normaliter liever geen schakelende voeding gebruiken bij de Fortissimo-100 Power Amplifier, dan biedt deze kit een lineaire, symmetrische spanningsregelaar met een lage uitvalspanning, hoge uitgangsstroom en uitstekende stabiliteit, allemaal verkregen met discrete componenten. Overwegende dat bijna alle high-performance audio eindversterkers baat hebben bij een gestabiliseerde voeding, is deze lineaire voeding speciaal ontworpen voor een symmetrische uitgangsspanning van ±40 V en piekstromen van 13 A (15 A piek haalbaar). De gemiddelde stroom die bijvoorbeeld wordt getrokken door een Fortissmo-100 versterker, die een belasting van 3 Ω aandrijft, is 4 A per geregelde uitgang. Specificaties Ingangsspanning bereik 52 V DC (laag stroomverbruik) tot 43 V DC Uitgangsspanning bereik ca. 38,9 V DC tot 41,4 V DC (theoretisch)38,6 V DC tot 41,1 V DC (gemeten) Dropout spanning bij 6 A 42 V Dropout spanning bij 9,5 A 43 V Dropout spanning bij 13,5 A 44 V Maximale stroom 15 A piek (halve sinus), 4,8 A (gemiddeld) SOAR beveiliging 15 A bij 45 V DC in Rimpelspanning demping >60 dB (@ 5 A DC load) Nullast ingangsstroom 27 mA (@ 52 V DC ingang) Inbegrepen PCB Alle onderdelen, inclusief heatsinks

Lees meer minder

This is a soldering kit for the starters to learn soldering. After 1-2 hours soldering and assembly, and easy steps to set the Wifi name/password with a phone, you will get: A real-time clock, it will get the world real-time from the Network timing protocol, you can set your local time zone easily An Alarm clock, with loud noise An Online world weather forecaster, about the local temperature/weather, you can easily change/alter your address/cities without any re-programming To reduce the soldering difficulty, all the SMD parts have been soldered, you only need to solder the THT parts, and then set the Wifi network with a phone, and finally turn on the power to enjoy the success. Inbegrepen ESP32 SmartClock kit mainboard Batch of capacitors & resistors/connectors Colorful LCD module Lipo battery Acrylic boards Nuts & screws Downloads User Manual Source code on GitHub

Lees meer minder

De Elektor Milliohmmeter Adapter gebruikt de precisie van een multimeter om zeer lage weerstandswaarden te meten. Het is een adapter die een weerstand omzet in een spanning die kan worden gemeten met een standaard multimeter. De Elektor Milliohmmeter Adapter kan weerstanden meten onder 1 mΩ met behulp van een 4-draads (Kelvin) methode. Het is handig voor het lokaliseren van kortsluitingen op printplaten (PCB). De adapter heeft drie meetbereiken – 1 mΩ, 10 mΩ en 100 mΩ – selecteerbaar via een schuifschakelaar. Het bevat ook ingebouwde kalibratieweerstanden. De Elektor Milliohmmeter Adapter wordt gevoed door drie 1,5 V AA batterijen (niet meegeleverd). Specificaties Meetbereiken 1 mΩ, 10 mΩ, 100 mΩ, 0,1% Voeding 3x 1,5 V AA-batterijen (niet inbegrepen) Afmetingen 103 x 66 x 18 mm (compatibel met Hammond 1593N-type behuizing, niet inbegrepen) Speciale functie Geïntegreerde kalibratieweerstanden Downloads Documentation

Lees meer minder

Trek de hendel naar beneden voor de hoogste score!Deze Elektor Circuit Classic uit 1984 toont een speelse toepassing van logische IC's uit de CMOS 400x serie in combinatie met leds, destijds een zeer populaire combinatie. Het project imiteert een gokkast met ronddraaiende cijfers.Het spelVoordat het spel start dient u eerst het aantal rondes af te spreken. Speler 1 trekt de schakelhendel naar beneden zo lang als hij wenst en laat hem dan los. De leds tonen vervolgens de score die de som is van de 20-10-5-2-1 leds die oplichten. Mocht het Play Again! ledje gaan branden dan heeft speler 1 een extra 'gratis' ronde. Zo niet, dan is speler 2 aan de beurt. De spelers houden hun scores bij en de hoogste score wint.Kenmerken Leds geven de score aan Meerdere spelers en Play Again! Elektor Heritage circuit symbolen Uitgeprobeerd en getest door Elektor Labs Educatief en nerdy project Through-hole onderdelen Inbegrepen Printplaat Alle componenten Houten standaard Stuklijst Weerstanden (5%, 250 mW) R1, R2, R3, R4 = 100 kΩ R5, R6, R7, R8, R9, R10 = 1 kΩ Condensatoren C1 = 4,7 nF, 10 %, 50 V, 5 mm C2 = 4,7 μF, 10%, 63 V, axiale C3, C4 = 100 nF, 10 %, 50 V, keramiek X7R, 5 mm Halfgeleiders Led1 – Led6 = rood, 5 mm (T1 3/4) IC1 = 74HC4024 IC2 = 74HC132 Diversen S1 = schakelaar, tuimel, 21 mm hendel, SPDT, kortstondig S2 = schakelaar, tactiel, 24 V, 50 mA, 6x6 mm S3 = schakelaar, schuif, SPDT IC1, IC2 = IC-voetje, DIP14 BT1 = CR2032 PCB batterijhoudertje Tafel standaard PCB 230098-1 Niet inbegrepen: BT1 = CR2032 knoopcel batterij

Lees meer minder

Op zoek naar een leuk zelfbouw project voor Kerst? Zet dit extra grote Poly Rendier beeldje in elkaar en programmeer het en laat de LED's alle kleuren van de regenboog weergeven! Ideaal voor zowel beginners als gevorderde makers!Deze leerzame en leuke bouwkit combineert soldeer- en programmeervaardigheden in één project van groot formaat. Eerst moet je enkele eenvoudige componenten op de verkoperde printplaat solderen. De componenten omvatten fraaie RGB LED's die een speciaal diffuus effect hebben. Als het soldeerwerk klaar is, kun je de kleuren en lichteffecten van de verschillende LED's programmeren dankzij de Arduino Nano Every. De Arduino wordt voorgeprogrammeerd met enkele basis LED-effecten, zodat je kit werkt zodra je hem van voeding voorziet met de meegeleverde adapter. Of je kunt ervoor kiezen je eigen code te schrijven op basis van de beschikbare voorbeeldcode.Programmeerbare uitbreidingenDe printplaat van dit project is speciaal ontworpen zodat je verschillende uitbreidingen kunt toevoegen. Voeg bijvoorbeeld een OLED-scherm toe om berichten weer te geven of programmeer het om de dagen tot Kerstmis af te tellen! Of voeg een IoT Tuya chip toe zodat je project kan communiceren met je smartphone. Je kunt zelfs een microfoon voor geluid, bewegingssensor of lichtsensor toevoegen.Kenmerken XL-formaat & verkoperde printplaat (PCB) in de vorm van een polymetrisch rendier 22 adresseerbare (programmeerbare) RGB LED's 14 x 5 mm RGB LED's 10 x 8 mm RGB LED's Arduino Nano Every Onboard drukknop USB A naar USB micro kabel voor programmering USB A naar USB B kabel voor voeding Houten houder Volledige handleiding en video beschikbaar in 5 talen Voorbeeldcode voor Arduino beschikbaar Leerzaam en leuk voor alle leeftijden en vaardigheidsniveaus Diverse uitbreidingen beschikbaar een OLED-scherm een slimme IoT-sensor om verbinding te maken met je smartphone een microfoonsensor en nog veel meer! Niet inbegrepen: soldeerbout, soldeertin, tang en een soldeermatje Specificaties Afmetingen: 168 x 270 mm Voeding: 5 V/2.1 A max. (kabel inbegrepen)
