USB Logic Analyzer (8-ch, 24 MHz)

  • FabrikantElektor Labs

Omschrijving

Deze USB Logic Analyzer is een 8-kanaals logic analyzer met elke ingang bedoeld voor het op twee manieren opnemen van analoge data. Hij is perfect voor het debuggen en analyseren van signalen zoals I²C, UART, SPI, CAN en 1-Wire. De analyzer bemonstert een digitale ingang die is aangesloten op een te testen apparaat (DUT) met een hoge bemonsteringssnelheid. De aansluiting op de PC gaat via USB.

Specificaties

Kanalen 8 digitale kanalen
Maximale bemonsteringssnelheid 24 MHz
Maximale ingangsspanning 0 V ~ 5 V
Bedrijfstemperatuur 0°C ~ 70°C
Ingangsimpedantie 1 MΩ || 10 pF
Ondersteunde protocollen I²C, SPI, UART, CAN, 1-wire, enz.
PC-aansluiting USB
Afmetingen 55 x 28 x 14 mm

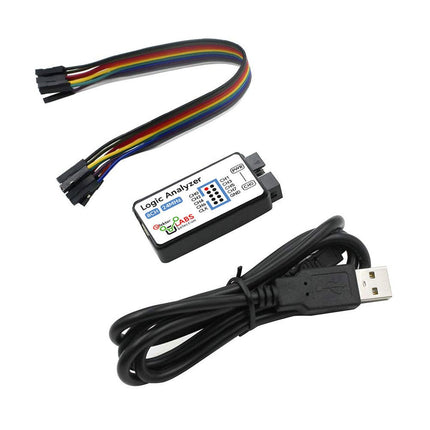

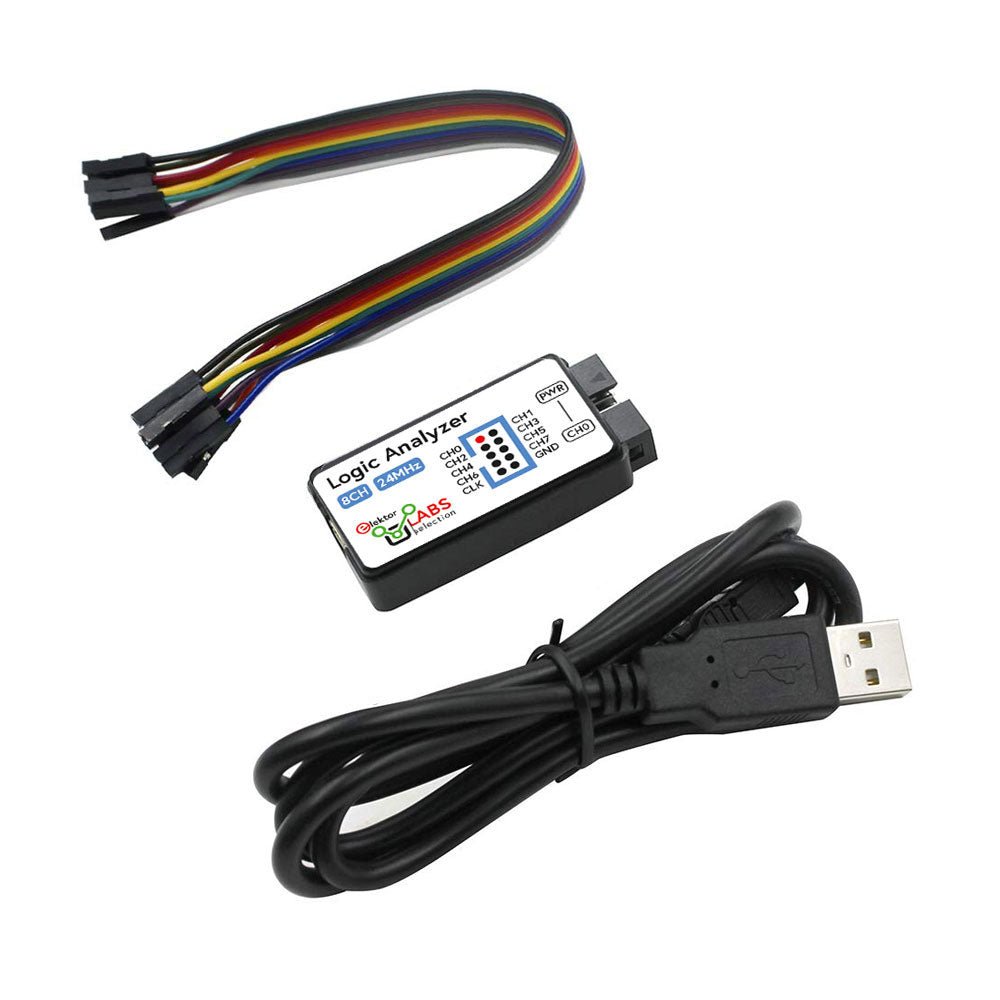

Inbegrepen

  • USB Logic Analyzer (8-kanaals, 24 MHz)
  • USB-kabel
  • Jumper Draad Lintkabel

Downloads

Productformulier

Deze USB Logic Analyzer is een 8-kanaals logic analyzer met elke ingang bedoeld voor het op twee manieren opnemen van... Lees meer

Niet op voorraad

€ 14,95 incl. BTW
Leden € 13,46

    Details

    SKU: 20531
    EAN: 020531

    Omschrijving

    Deze USB Logic Analyzer is een 8-kanaals logic analyzer met elke ingang bedoeld voor het op twee manieren opnemen van analoge data. Hij is perfect voor het debuggen en analyseren van signalen zoals I²C, UART, SPI, CAN en 1-Wire. De analyzer bemonstert een digitale ingang die is aangesloten op een te testen apparaat (DUT) met een hoge bemonsteringssnelheid. De aansluiting op de PC gaat via USB.

    Specificaties

    Kanalen 8 digitale kanalen
    Maximale bemonsteringssnelheid 24 MHz
    Maximale ingangsspanning 0 V ~ 5 V
    Bedrijfstemperatuur 0°C ~ 70°C
    Ingangsimpedantie 1 MΩ || 10 pF
    Ondersteunde protocollen I²C, SPI, UART, CAN, 1-wire, enz.
    PC-aansluiting USB
    Afmetingen 55 x 28 x 14 mm

    Inbegrepen

    • USB Logic Analyzer (8-kanaals, 24 MHz)
    • USB-kabel
    • Jumper Draad Lintkabel

    Downloads

    Customer Reviews

    Based on 2 reviews
    100%
    (2)
    0%
    (0)
    0%
    (0)
    0%
    (0)
    0%
    (0)
    F
    Florian
    Software ist auch da

    Mein Modul ist auch in sehr kurzer Zeit gekommen. Unter dem Link "software" ist dann ein Link zu allen üblichen Betriebssystemen. Mac-OS weigert sich allerdings etwas, das Programm zu starten: da muss man den Mut haben die Sicherheitswarnungen zu Ignorieren und explizit dem Programm vertrauen.
    https://sigrok.org/wiki/Downloads
    Wenn das Programm dann läuft, ist es - für mein Verständnis - selbsterklärend.
    Abtastrate und Speichertife eingeben, starten /stoppen. Die Darstellung ist simpel aber OK. Richtige I2C Signale habe ich heute noch nicht getestet!

    W
    Wolfgang T.
    Hardware einwandfrei, allerdings keine Dokumentation

    Sehr schnelle Lieferung.
    Der Logic-Analyzer funktioniert einwandfrei. Allerdings habe ich keine Beschreibung dazu gefunden. Es gibt zwar ein Buch dazu, zumindest ist dieser Analyzer auf dem Cover abgebildet, aber zur Installation (Treiber etc.) habe ich leider nichts gefunden.
