Omschrijving

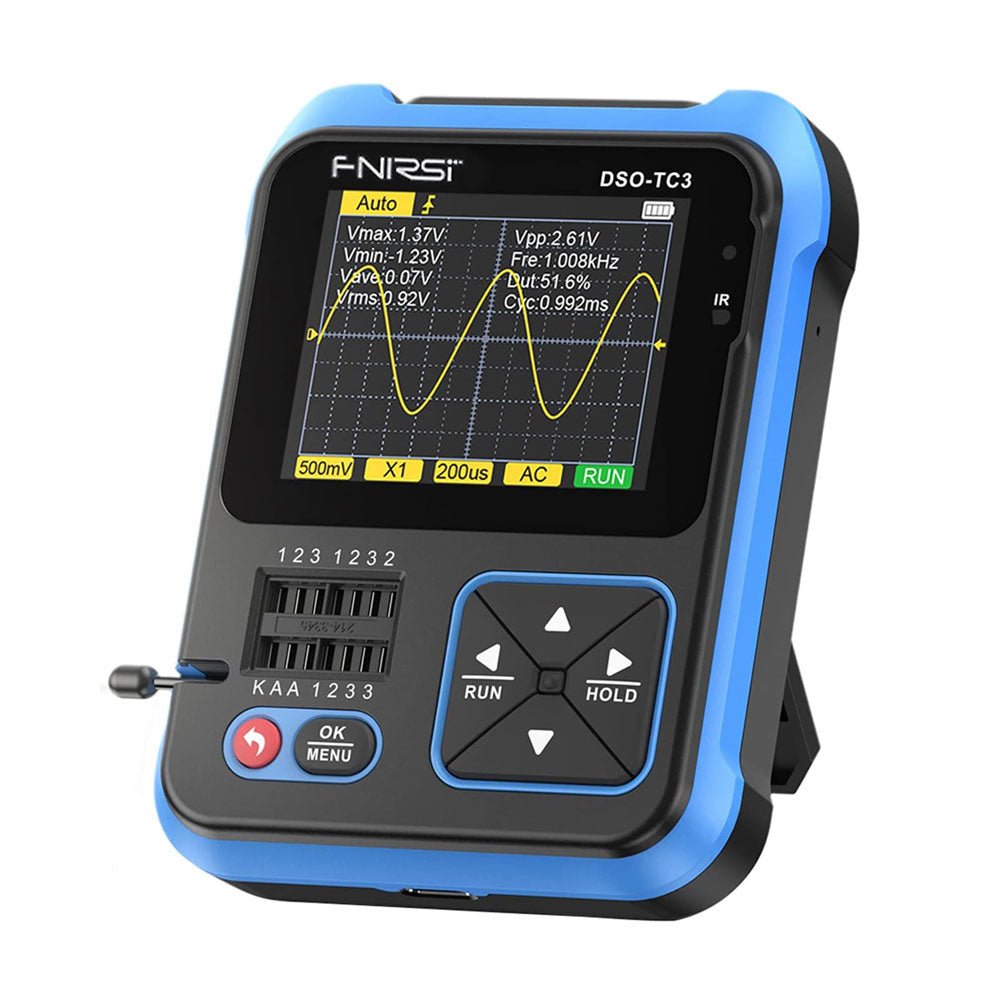

De DSO-TC3 combineert een digitale oscilloscoop, elektronische componenttester, signaalgenerator, geleidingstest, spanningstest, temperatuur- en vochtigheidsmeting, infrarooddecodering, en andere vakkundig geïntegreerde functies. Hij is uitgerust met een 2,4 inch kleuren TFT-scherm en een ingebouwde oplaadbare lithium accu voor mobiel gebruik.
Specificaties (oscilloscoop)
- De oscilloscoop heeft een real-time sample frequentie van 10 MSa/s en een bandbreedte van 500 kHz.
- Met een complete triggerfunctie (enkelvoudig, normaal, automatisch), ongeacht of u periodieke analoge signalen of niet-periodieke digitale signalen gebruikt.
- Het maximaal meetbare spanningssignaal is 400 V.
- Met de efficiënte AUTO modus kan de gemeten golfvorm worden weergegeven zonder omslachtige instellingen.
| Real-time sample frequentie |
10 MSa/s |
| Bandbreedte |
500 KHz |
| Ingangsimpedantie |
1 MΩ |
| Type ingangssignaal |
AC/DC |
| Spanningsbereik meting |
400 V |
| Verticale gevoeligheid (x1) |
10 mV - 10 V |
| Bereik horizontale tijdbasis |
1 μs - 10 s |
| Trigger modus |
Auto / Normal / Single |
| Trigger type |
Stijgende flank / dalende flank |
| Golfvorm freeze |
Ja |
| Automatische meting |
Ja |
Specificaties (componenten tester)
- Het apparaat kan automatisch verschillende soorten transistors identificeren en meten, waaronder NPN en PNP triodes, N-kanaal- en P-kanaal mosfets, junction mosfets, diodes, dubbele diodes en thyristors, en ook weerstanden, spoelen, condensatoren en andere passieve componenten.
- Automatische detectie van de pindefinitie.
- Analyseert automatisch het NEC infrarood transmissie protocol.
- Andere functionele modi: inclusief geleidingstest, 0-40 V ingangsspanningsmeting, PWM uitgang, 0-32 V zenerdiode meting, DS18B20 temperatuursensor meting, DHT11 temperatuur- en vochtigheidssensor meting, enz.
Specificaties (signaalgenerator)
- De signaalgenerator heeft in totaal 6 golfvormen om uit te kiezen, met instelbare frequentie en amplitude.
| Sinusgolf |
1-100 KHz/0-3,3 V/50% |
| Blokgolf |
1-100 KHz/3,3 V/50% |
| Pulsgolf |
1-100 KHz/3,3 V/0-100% |
| Driehoeksgolf |
1-100 KHz/0-3,3 V/50% |
| Rampgolf |
1-100 KHz/0-3,3 V/0-100% |
| DC |
0 - 3.3 V |
Inbegrepen
- 1x DSO-TC3
- 1x P6100 oscilloscoopsonde (100 MHz)
- 3x Testklemmen
- 1x Adapter
- 1x USB-C kabel
- 1x Originele handleiding van FNIRSI (Engels, Chinees, Russisch, Portugees)
- 1x Elektor handleiding (Engels, Frans, Duits, Italiaans, Nederlands)
