LabNation SmartScope USB-oscilloscoop

  • FabrikantLabNation

Omschrijving

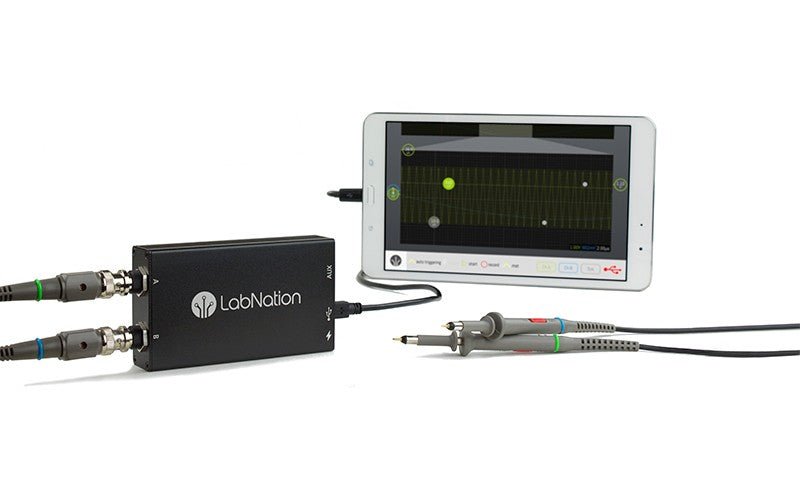

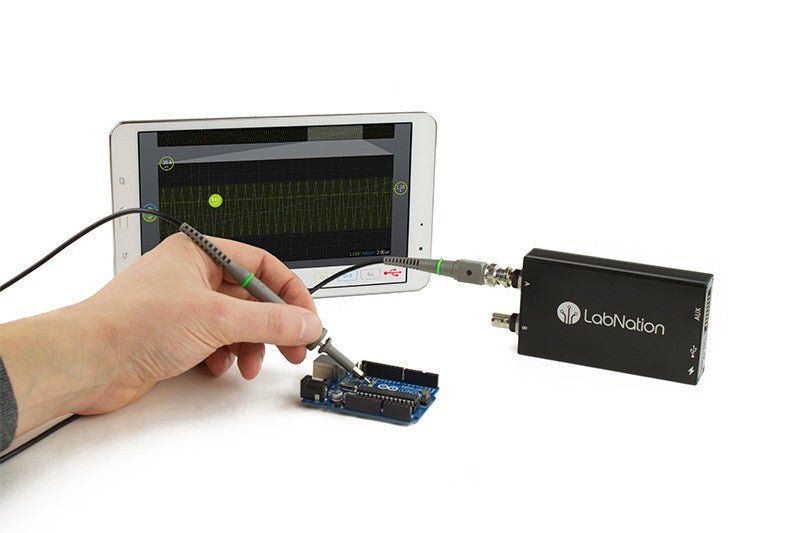

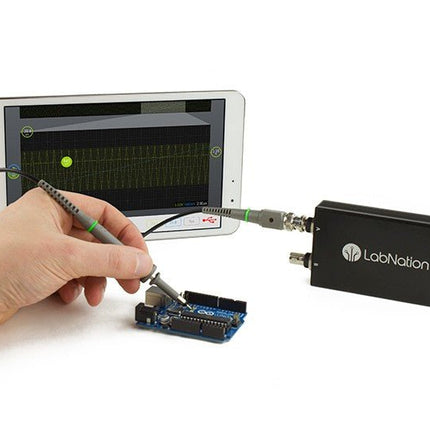

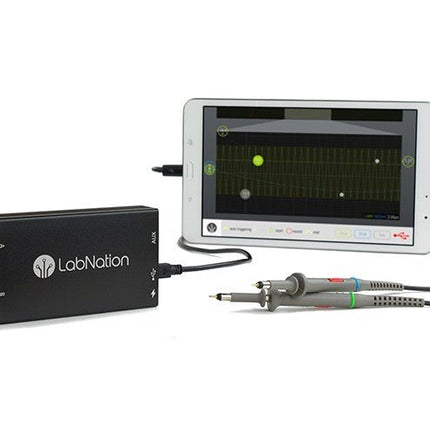

SmartScope is een compacte 2-kanaals USB-oscilloscoop met een bandbreedte van 30 MHz en een sampling rate van 2x 100 MSa/s. Het is compatibel met alle belangrijke platforms, waaronder Windows, macOS, Linux en Android. De bediening en weergave van meetsignalen gebeurt via smartphone, tablet of pc. Daarnaast zijn een logic analyzer en een signaalgenerator geïntegreerd.

Met de SmartScope ontwikkelt u uw digitale interfaces met behulp van de 100 MS/s logic analyzer. Met dit gereedschap kunt u elk gewenst signaal ontwerpen met behulp van Excel, en het vervolgens uploaden naar de ingebouwde Arbitrary Waveform Generator (AWG). Aan het eind legt u 100 miljoen keer per seconde de spanning vast op elk punt van uw ontwerp.

De software voor de ondersteuning van Windows / macOS / Linux / Android en exportformaten (Excel .csv / Matlab .mat) worden gegeven.

Kenmerken

  • Elk kanaal bemonsterd op 100 MHz/s
  • AC/DC-koppeling op analoge ingangen
  • 100% geruisloos
  • 64 Mbit RAM: x10000 zoom
  • Arbitraire golfvormgenerator
  • 8 digitale ingangen bij 100 MS/s elk
  • 4 digitale uitgangen van elk 100 MS/s
  • Externe voeding voor het geval uw mobiel geen stroom kan leveren.

Specificaties

Oscilloscope
Bandwidth 30 MHz (-3 dB point)
Sample rate 2 x 100 MS/s
Channels 2
Max pre-trigger position 16 x full scale
Max post-trigger position Full scale
Max full voltage scale 10 V/div (±35 V input range)
Min full voltage scale 20 mV/div
Analog input range -35 V, +35 V
Max input peak-to-peak 40 V
Signal coupling AC / DC
Precision 8 bit
Input impedance 1 MΩ // 10 pF
Waverforms 200 waveforms/s
Data delay to host < 10 ms
Sample depth Up to 4 million samples per channel
External trigger Yes
Logic Analyzer
Input channels 8
Input impedance 100 kOhm // 2 pF to GND
Sample rate 100 MS/s
Logic level 1.8 V to 5.0 V
Diode protection Bidirectional
Input data buffer 4 million samples
Waverforms 200 waveforms/s
Data delay to host < 10 ms
Protocol decoders I²C, SPI, UART, I²S integrated User extensible
Wave Generator (Analog Output)
Output channels 1
Data rate Up to 50 MS/s
Output level 0-3.3 V (Opamp driven)
Output buffer Up to 2048 samples
Max slew rate 30 ns/V
Step 13 mV
Wave Generator (Digital Output)
Channels 4
Data rate Up to 100 MS/s
Output level 3.3 V or 5 V (selectable)
Output buffer Up to 2048 samples
Diode protected Yes

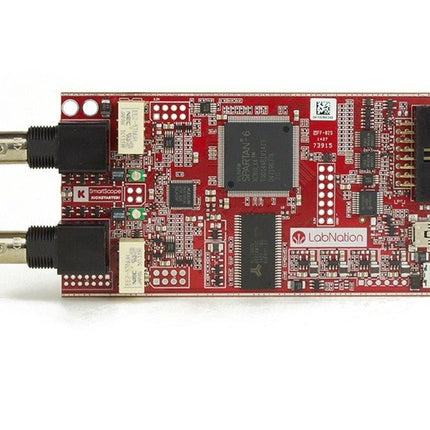

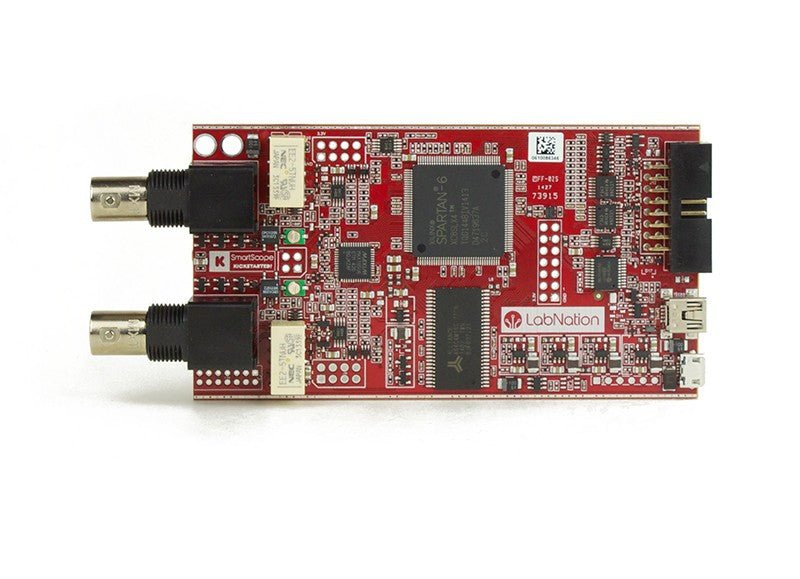

Programmable Logic
USB controller MicroChip PIC18F14K50
USB interface PicKit3 or USB flashable
FPGA Xilinx Spartan 6
FPGA interface JTAG and USB flashable
Size & Weight
Dimensions 110 x 64 x 24.2 mm (L x W x D)
Weight 158 g
Case Aluminium
Connectivity
Device/Host mini USB included
Record waveforms Store Matlab (.mat) or Excel (.csv) files through Dropbox
Analog BNC 2 probes included
Digital 8 x 0.1' pitch, probes (included)
Sync USB micro B-B
Power USB micro B (optional)

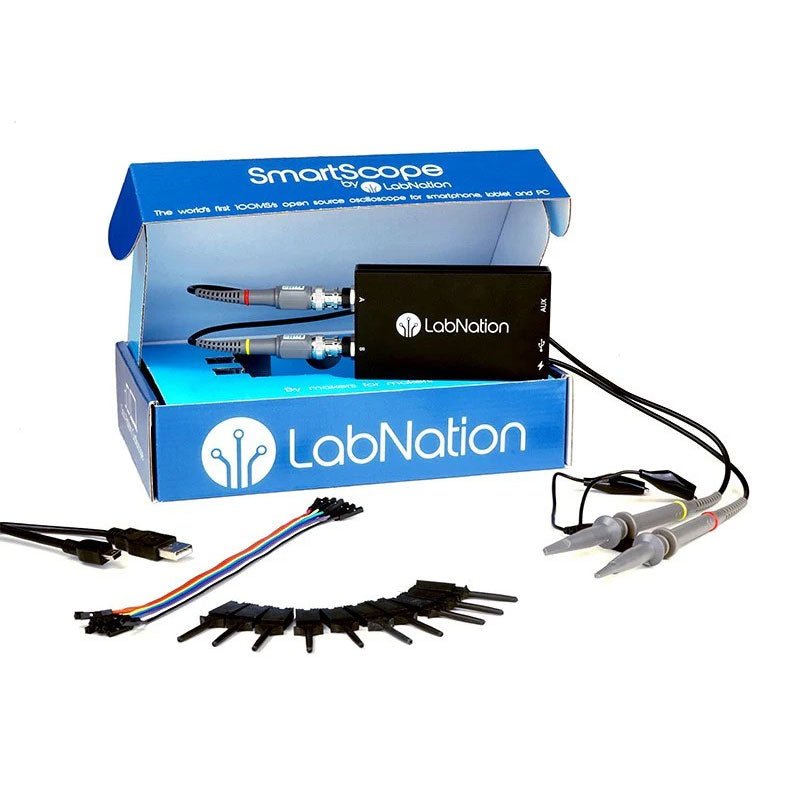

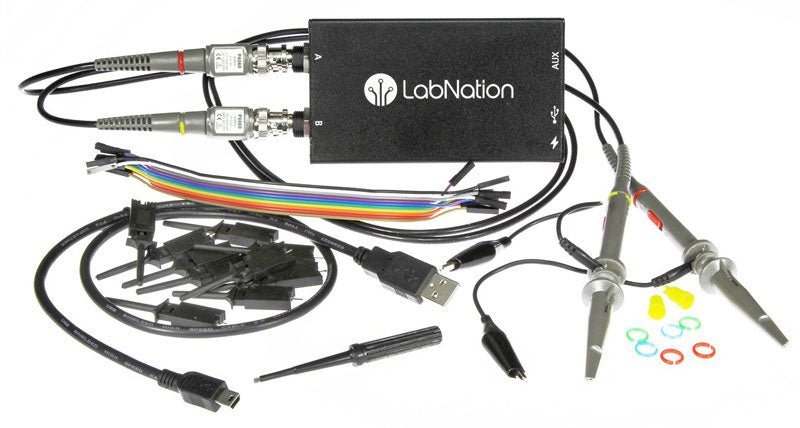

Inbegrepen

  • 1x SmartScope USB-oscilloscoop

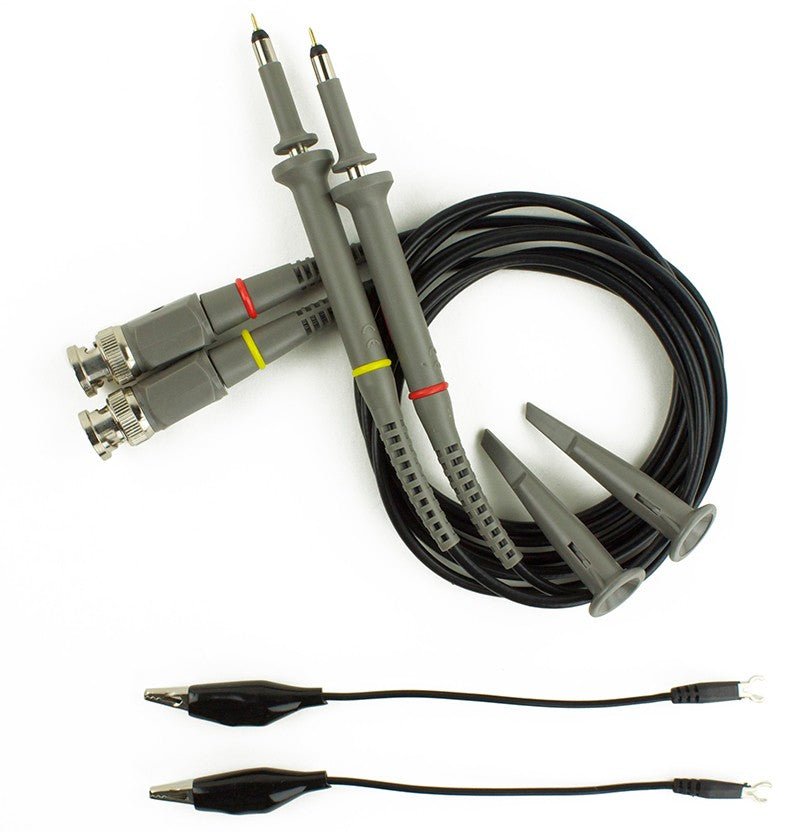

  • 2x Analog probes
  • 1x Digital probe kabels
  • 1x USB-kabel

Downloads

Productformulier

SmartScope is een compacte 2-kanaals USB-oscilloscoop met een bandbreedte van 30 MHz en een sampling rate van 2x 100 MSa/s. Het is... Lees meer

€ 239,00€ 179,95 incl. BTW
