Omschrijving

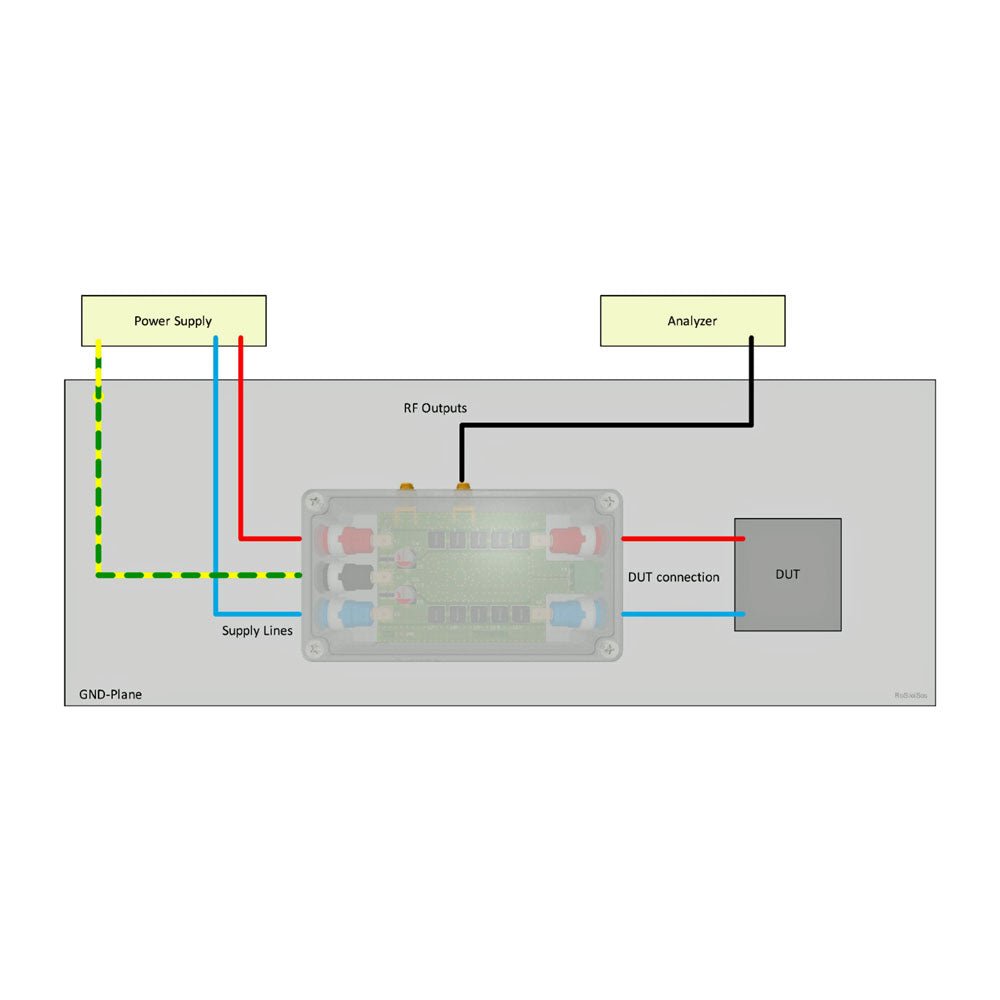

Het meten van conducted emission is de eenvoudigste en meest betaalbare methode om een indicatie te krijgen of een ontwerp aan de EMI/EMC eisen kan voldoen. Een Line Impedance Stabilization Network (LISN) is daarbij een onmisbaar onderdeel van een EMC pre-compliance testopstelling.

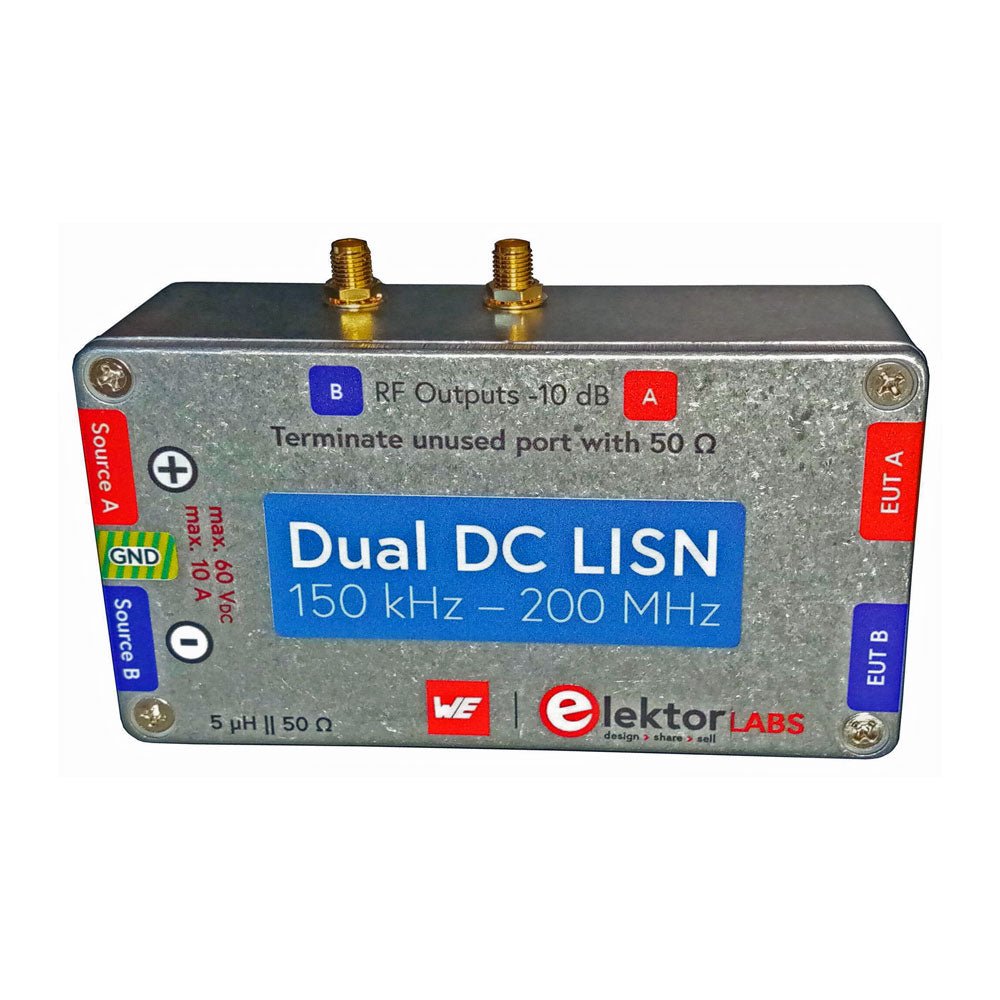

Elektor heeft in samenwerking met Würth Elektronik een 5 µH, 50 Ω Dual DC LISN ontwikkeld die geschikt is voor spanningen tot 60 V en stromen tot 10 A.
Het instrument meet RF-interferenties op beide kanalen (de voeding) door middel van 5 μH blokkeerspoelen. De interne 10 dB verzwakkingstrap – één per kanaal – bevat een 3e orde hoogdoorlaatfilter met een afsnijfrequentie van 9 kHz om de ingang van instrumenten zoals een spectrum analyzer te beschermen tegen mogelijk schadelijke DC spanningen of lage frequenties afkomstig van de DUT (Device Under Test).
Specificaties
| RF-pad |
|
| Kanalen |
2 (met clamping diodes) |
| Bandbreedte |
150 kHz – 200 MHz |
| Impedantie |
5 μH || 50 Ω |
| Interne demping |
10 dB |
| Connectoren |
SMA |
| DC-pad |
|
| Max. stroom |
< 10 ADC
|
| Max. spanning |
< 60 VDC
|
| DC weerstand |
< 2 x 70 mΩ |
| PCB-formaat |
94,2 x 57,4 mm |
| Connectoren |
4 mm banaan |
| Hammond-behuizing |
|
| Type |
1590N |
| Afmetingen |
121 x 66 x 40 mm |
Inbegrepen

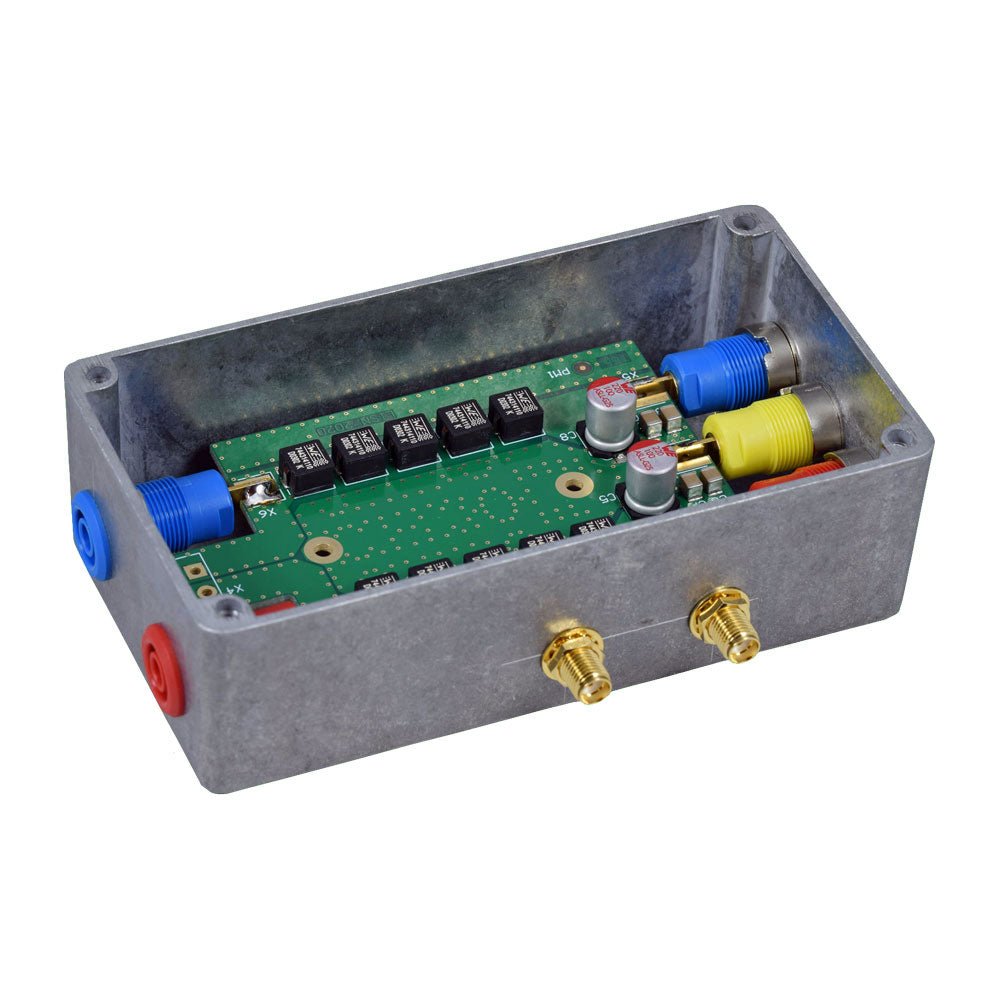

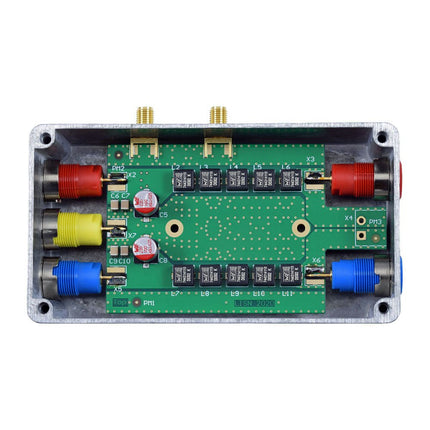

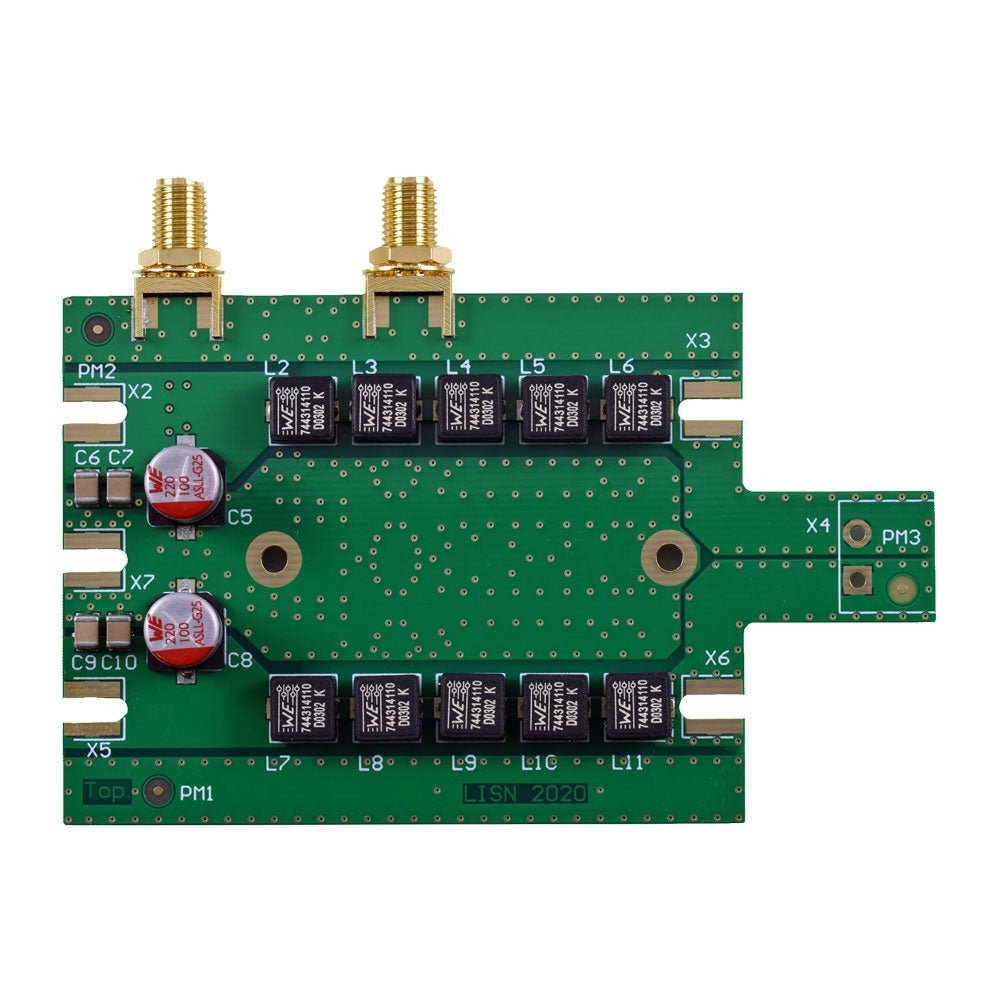

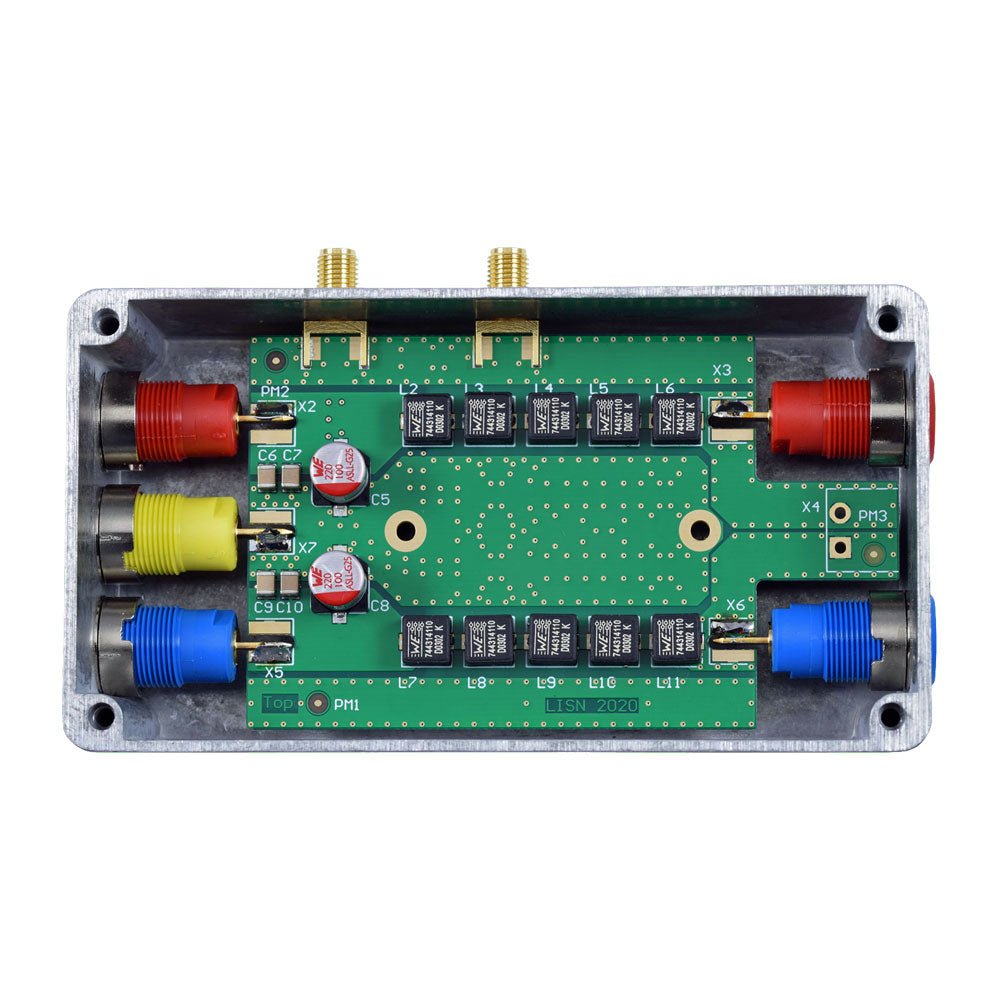

- 1x 4-laags PCB met alle SMT-onderdelen gemonteerd
- 1x voorgeboorde behuizing met bedrukt frontpaneel
- 5x vergulde, geïsoleerde 4 mm banaanstekers, geschikt voor 24 A, 1 kV
- 1x Hammond-behuizing 1590N1, aluminium (gegoten legering)
