De Leonardo verschilt van alle voorgaande boards doordat de ATmega32u4 ingebouwde USB-communicatie heeft, waardoor er geen secundaire processor nodig is. Hierdoor kan de Leonardo op een aangesloten computer verschijnen als muis en toetsenboard, naast een virtuele (CDC) seriële/COM-poort. Microcontroller ATMega4809 Werkspanning 5 V Ingangsspanning 7 V - 12 V Analoge ingangspennen 12 PWM-pinnen 7 DC I/O-pin 20 DC uitgangsstroom per I/O-pin 20 mA DC uitgangsstroom voor 3,3 V-pin 50 mA Flash-Memory 32 KB waarvan 4 KB gebruikt door de bootloader SRAM 2,5 KB EEPROM 1 KB Kloksnelheid 16 MHz Lengte 68,6 mm Breedte 53,3 mm Gewicht 20 gram
De Micro bevat alles wat nodig is om de microcontroller te ondersteunen; sluit hem eenvoudig aan op een computer met een micro USB-kabel om aan de slag te gaan. Het heeft een vormfactor die het mogelijk maakt om gemakkelijk op een breadboard te worden geplaatst. Het Micro-bord is vergelijkbaar met de Arduino Leonardo in die zin dat de ATmega32U4 ingebouwde USB-communicatie heeft, waardoor er geen secundaire processor nodig is. Hierdoor kan de Micro verschijnen aan een aangesloten computer als een muis en toetsenbord, in aanvulling op een virtuele (CDC) seriële / COM-poort. Microcontroller ATmega32U4 Bedrijfsspanning 5 V Inputspanning 7 V - 12 V Analoge ingangspinnen 12 PWM Pennen 7 DC I/O Pen 20 DC stroom per I/O Pin 20 mA DC stroom voor 3,3 V pin 50 mA Flash Geheugen 32 KB waarvan 4 KB gebruikt door de bootloader SRAM 2,5 KB EEPROM 1 KB Kloksnelheid 16 MHz LED_Builtin 13 Lengte 45 mm Breedte 18 mm Gewicht 13 g
Bluno is de eerste in zijn soort die Bluetooth 4.0 (BLE) module integreert in Arduino Uno, waardoor het een ideaal prototyping platform is voor zowel software- als hardware-ontwikkelaars om BLE te gaan gebruiken. Je zult in staat zijn om je eigen slimme armband, slimme stappenteller, en nog veel meer te ontwikkelen. Door de low-power Bluetooth 4.0 technologie, kan real-time low energy communicatie heel eenvoudig worden gemaakt.Bluno integreert een TI CC2540 BT 4.0 chip met de Arduino UNno. Het maakt draadloos programmeren via BLE mogelijk, ondersteunt Bluetooth HID, AT commando om BLE te configureren en je kunt BLE firmware eenvoudig upgraden. Bluno is ook compatibel met alle 'Arduino Uno' pinnen wat betekent dat elk project gemaakt met Uno direct draadloos kan gaan! Specificaties
On-board BLE chip: TI CC2540
Draadloze programmering via BLE
Ondersteunt Bluetooth HID
Support AT commando om de BLE
te configurerenTransparante communicatie via seriële
Gemakkelijke upgrade van BLE-firmware
DC-voeding: USB-voeding of externe 7~12 V DC
Microcontroller: Atmega328
Bootloader: Arduino Uno (ontkoppel elk BLE-apparaat voordat u een nieuwe schets uploadt)
Compatibel met de Arduino Uno pin mapping
Afmeting: 60 x 53 mm (2.36 x 2.08')
Gewicht: 30 g
De hoofdprocessor van het board is een low-power Arm® Cortex®-M0 32-bit SAMD21. De WiFi- en Bluetooth®-connectiviteit wordt uitgevoerd met een module van u-blox, de NINA-W10, een low-power chipset die werkt in het 2,4 GHz-bereik. Bovendien is veilige communicatie verzekerd via de Microchip® ECC608 crypto chip. Daarnaast vindt je een 6-assige IMU, wat dit board perfect maakt voor eenvoudige trillingsdetectie alarmsystemen, stappentellers, de relatieve positionering van robots, enz.WiFi en Arduino IoT CloudJe kunt je board verbinden met elk bestaand wifi-netwerk, of het gebruiken om je eigen Arduino Access Point te maken. De specifieke reeks voorbeelden die we bieden voor de Nano 33 IoT kan worden geraadpleegd op de WiFiNINA bibliotheek referentiepagina.Ook is het mogelijk om je board aan te sluiten op verschillende Cloud diensten, onder andere die van Arduino. Hier zijn enkele voorbeelden van hoe je de Arduino-kaarten kunt verbinden met:
Arduino's eigen IoT Cloud: Arduino's IoT Cloud is een eenvoudige en snelle manier om veilige communicatie te garanderen voor al je verbonden Things. Bekijk het hier.
Blynk: een eenvoudig project van onze community die verbinding maakt met Blynk om je board te bedienen vanaf een telefoon met met een klein programma.
IFTTT: uitvoerig voorbeeld om een slimme stekker te bouwen verbonden met IFTTT.
AWS IoT-kern: wij maakten dit voorbeeld over hoe je verbinding kunt maken met Amazon Web Services.
Azuur: bezoek deze GitHub-repository waarin wordt uitgelegd hoe je een temperatuursensor aansluit op Azure's Cloud.
Firebase: als je verbinding wilt maken met Google's Firebase, deze Arduino-bibliotheek zal je laten zien hoe.
Microcontroller
SAMD21 Cortex®-M0+ 32-bits low power ARM MCU
Radio Module
u-blox NINA-W102
Secure Element
ATECC608A
Werkspanning
3,3 V
Ingangsspanning
21 V
Digitale I/O-pinnen
14
PWM-pinnen
11
DC uitgangsstroom per I/O-pin
7 mA
Analoge ingangspennen
8
Analoge uitgangspinnen
1
External Interrupts
alle digitale pinnen
UART
1
SPI
1
I2C
1
Flash-Memory
256 KB
SRAM
32 KB
EEPROM
geen
Kloksnelheid
48 MHz
LED_Builtin
13
USB
Native in de SAMD21-processor
IMU
LSM6DS3
Lengte
45 mm
Breedte
18 mm
Gewicht
5 gram
De hoofdprocessor van het board is een low-power Arm® Cortex®-M0 32-bit SAMD21, zoals andere boards binnen de Arduino MKR-familie. De WiFi- en Bluetooth®-verbinding wordt uitgevoerd met een module van u-blox, de NINA-W10, een low-power chipset die werkt in het 2,4 GHz-bereik. Bovendien is veilige communicatie verzekerd via de Microchip® ECC508 crypto chip. Daarnaast vind je een batterijlader en een on-board RGB LED.Officiële Arduino WiFi-bibliotheekJe kunt je board verbinden met elk bestaand wifi-netwerk, of het gebruiken om je eigen Arduino Access Point te maken. De specifieke set van voorbeelden die we voor de MKR WiFi 1010 leveren, kunt je raadplegen op de WiFiNINA bibliotheek referentiepagina.Compatibel met andere Cloud dienstenOok is het mogelijk om je board aan te sluiten op verschillende Cloud diensten, onder andere die van Arduino. Hier zijn enkele voorbeelden van hoe je de MKR WiFi 1010 verbinding kunt laten maken met:
Blynk: een eenvoudig project van de Arduino-gemeenschap die verbinding maakt met Blynk om je board te bedienen vanaf een telefoon met een klein programma
IFTTT: uitgebreid voorbeeld hoe je een slimme stekker kunt bouwen verbonden met IFTTT
AWS IoT-core: Arduino heeft dit voorbeeld gemaakt over hoe je verbinding kunt maken met Amazon Web Services
Azure: bezoek deze GitHub-repository waarin wordt uitgelegd hoe je een temperatuursensor aansluit op Azure's Cloud
Firebase: als je verbinding wilt maken met Google's Firebase, laat deze Arduino-bibliotheek zien hoe dat werkt
Microcontroller
SAMD21 Cortex®-M0+ 32-bits low power ARM MCU
Radio Module
u-blox NINA-W102
Stroomvoorziening
5 V
Secure element
ATECC508
Ondersteunde batterij
1-cell Li-Po, 3,7 V, minimaal 1024 mAh
Werkspanning
3,3 V
Digitale I/O-pinnen
8
PWM-pinnen
13
UART
1
SPI
1
I2C
1
Analoge ingangspennen
7
Analoge uitgangspinnen
1
External Interrupts
10
Flash-Memory
256 KB
SRAM
32 KB
EEPROM
Nee
Kloksnelheid
32.768 kHz, 48 MHz
LED_Builtin
6
USB
Full-Speed USB en embedded host
Lengte
61,5 mm
Breedte
25 mm
Gewicht
32 gram

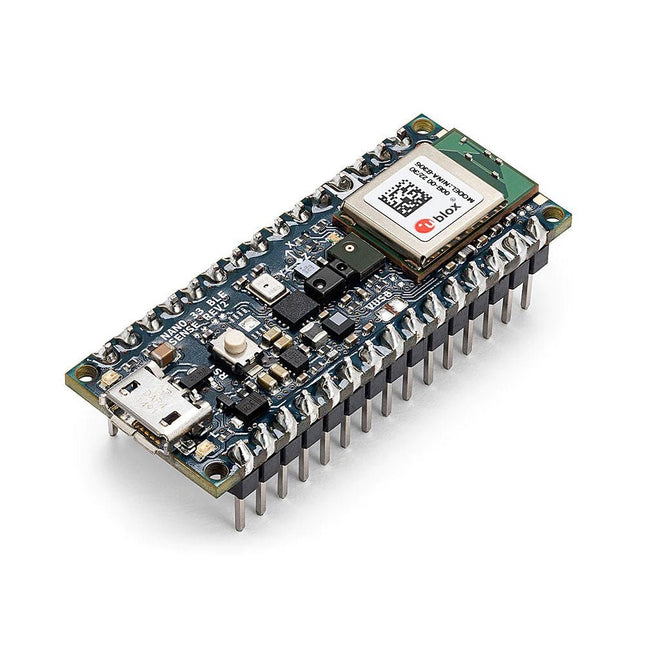

De Arduino Nano 33 BLE Sense Rev2 met headers is Arduino's 3,3 V AI enabled board in de kleinst beschikbare vormfactor met een set sensoren waarmee je zonder externe hardware meteen aan de slag kunt met het programmeren van je volgende project. Met de Arduino Nano 33 BLE Sense Rev2 kun je: Bouw wearable hulpmiddelen die met behulp van AI bewegingen kunnen herkennen. Bouw een meetapparaat voor kamertemperatuur dat veranderingen in de thermostaat kan voorstellen of aanpassen. Bouw een systeem voor gebaren- of stemherkenning met behulp van de microfoon of de gebarensensor in combinatie met de AI-mogelijkheden van het bord.. Verschillen tussen Rev1 en Rev2 Vervanging van IMU van LSM9DS1 (9 assen) voor een combinatie van twee IMU's (BMI270 - IMU met 6 assen en BMM150 - IMU met 3 assen). Vervanging van temperatuur- en vochtigheidssensor van HTS221 voor HS3003 Vervanging van de microfoon van MP34DT05 naar MP34DT06JTR Vervanging van voeding MPM3610 voor MP2322 Toevoeging van VUSB soldeerjumper aan de bovenzijde van de printplaat Nieuw testpunt voor USB, SWDIO en SWCLK Specificaties Microcontroller nRF52840 (datasheet)
Bedrijfsspanning 3.3 V Ingangsspanning (limiet) 21 V DC stroom per I/O Pin 15 mA Kloksnelheid 64 MHz CPU flash geheugen 1 MB (nRF52840) SRAM 256 KB (nRF52840) EEPROM None Digitale in-/uitgangspinnen 14 PWM Pins Alle digitale pinnen UART 1 SPI 1 I²C 1 Analoge ingangspinnen 8 (ADC 12 bit 200 k samples) Analoge uitgangspinnen Alleen via PWM (geen DAC) Externe interrupts Alle digitale pinnen LED_BUILTIN 13 USB Orgineel in de nRF52840 processor IMU BMI270 (datasheet) en BMM150 (datasheet) Microfoon MP34DT06JTR (datasheet) Gebaren, licht, nabijheid, kleur APDS9960 (datasheet) Barometrische druk LPS22HB (datasheet) Temperatuur, luchtvochtighed HS3003 (datasheet) Downloads Datasheet Schema's
Het ATmega328 Uno Development Board (compatibel met Arduino Uno) is een microcontrollerbord gebaseerd op de ATmega328.
Hij heeft 14 digitale in-/uitgangspinnen (waarvan 6 kunnen worden gebruikt als PWM-uitgangen), 6 analoge ingangen, een 16 MHz keramische resonator, een USB-aansluiting, een stroomaansluiting, een ICSP-header en een resetknop.
Het bevat alles wat nodig is om de microcontroller te ondersteunen; sluit hem aan op een computer met een USB-kabel of voorzie hem van stroom met een AC-naar-DC-adapter of batterij om aan de slag te gaan.
Specificaties
Microcontroller
ATmega328
Bedrijfsspanning
5 V gelijkstroom
Ingangsspanning (aanbevolen)
7-12 V gelijkstroom
Ingangsspanning (limieten)
6-20 V gelijkstroom
Digitale I/O-pinnen
14 (waarvan 6 PWM-uitvoer leveren)
Analoge ingangspinnen
6
SRAM
2 kB (ATmega328)
EEPROM
1 kB (ATmega328)
Flash-geheugen
32 kB (ATmega328) waarvan 0,5 kB gebruikt door bootloader
Kloksnelheid
16 MHz
Downloads
Manual
De Portenta C33 is een krachtige System-on-Module, ontworpen voor goedkope Internet of Things (IoT) toepassingen. Hij is gebaseerd op de R7FA6M5BH2CBG microcontroller van Renesas, heeft dezelfde afmetingen als de Portenta H7, en is ook backward compatible daarmee. Hierdoor is hij volledig compatibel met alle shields en carriers uit de Portenta familie, met gebruik daarbij van zijn high-density aansluitingen. Met zijn lage kosten is de Portenta C33 is een uitstekende keuze voor ontwikkelaars die met een beperkt budget IoT apparaten en toepassingen willen maken. Of u nu een smarthome apparaat of een online industriële sensor bouwt, de Portenta C33 biedt de rekenkracht en connectiviteitsopties die nodig zijn om de klus te klaren. Het snel implementeren van AI-gestuurde projecten kan vlot en eenvoudig met de Portenta C33. Er kan gebruik worden gemaakt van een breed scala aan kant-en-klaar beschikbare software libraries en Arduino sketches, evenals widgets, die gegevens realtime weergeven op Arduino IoT Cloud gebaseerde dashboards. Kenmerken Ideaal voor goedkope IoT-toepassingen met wifi / Bluetooth LE connectiviteit Ondersteunt MicroPython en andere hoogwaardige programmeertalen Biedt beveiliging van industriële kwaliteit op hardware niveau, en veilige OTA firmware-updates Maakt gebruik van kant-en-klare software libraries en Arduino sketches Perfect geschikt om realtime gegevens te bewaken en weer te geven op Arduino IoT Cloud widget-gebaseerde dashboards Compatibel met de Arduino Portenta en MKR familie Voorzien van castellaties voor automatische assemblagelijnen Kosteneffectief presteren Met een betrouwbaarheid, veiligheid en rekenkracht die in zijn klasse niet misstaat is de Portenta C33 geschikt om veel grote en kleine bedrijven de mogelijkheid te bieden aan de slag te gaan met IoT, en zo te profiteren van een hoger niveau van efficiëntie en automatisering. Toepassingen De Portenta C33 brengt meer toepassingen dan ooit binnen het bereik van gebruikers. Van het mogelijk maken van snelle plug-and-play prototyping tot het bieden van een kosteneffectieve oplossing voor projecten op industriële schaal. Industriële IoT-gateway Machine monitoring om OEE/OPE te kunnen volgen Inline kwaliteitscontrole en -borging Monitoring van energieverbruik Aansturing van apparaten Kant-en-klare oplossing voor IoT-prototyping Specificaties Microcontroller Renesas R7FA6M5BH2CBG ARM Cortex-M33: ARM Cortex-M33 core tot 200 MHz 512 kB SRAM ingebouwd 2 MB ingebouwde Flash Arm TrustZone Secure Crypto Engine 9 Extern geheugen 16 MB QSPI Flash USB-C USB-C High Speed Connectiviteit 100 MB Ethernet interface (PHY) Wifi Bluetooth Low Energy Interfaces CAN SD-kaart ADC GPIO SPI I²S I²C JTAG/SWD Security NXP SE050C2 Secure Element Bedrijfstemperatuur -40 tot +85 °C (-40 tot 185 °F) Afmetingen 66,04 x 25,40 mm Downloads Datasheet Schema
De Portenta X8 is een krachtige SOM van industriële kwaliteit, met voorgeprogrammeerd Linux OS aan boord, die in staat is om met device-onafhankelijke software te werken dankzij de modulaire container architectuur. Profiteer van de ingebouwde Wi-Fi/Bluetooth Low Energy connectiviteit om veilig OTA-updates voor besturingssystemen/toepassingen te kunnen doen. Het zijn eigenlijk twee industriële producten in één, met de kracht van maar liefst 9 cores. Maak gebruik van de Arduino-omgeving om real-time taken uit te voeren terwijl Linux zorgt voor de hoogwaardige verwerking.
De Portenta X8 beschikt over een NXP i.MX 8M Mini Cortex-A53 quad-core, tot 1,8 GHz per core + 1x Cortex-M4 tot 400 MHz, plus de STMicroelectronics STM32H747 dual-core Cortex-M7 tot 480 Mhz + M4 32-bit ARM MCU tot 240 Mhz.
Functies
Twee industriële producten in één, die de beschikbaarheid van Arduino's libraries/skills combineert met container-based Linux
Uitstekende rekendichtheid, in totaal 9 kernen binnen een compacte afmeting
Multi-processor architectuur voor energiezuinige processing
Maak gebruik van populaire programmeertalen, zoals bijvoorbeeld Python, Java en Ruby
Real-time I/O en fieldbus/control op een daarvoor gereserveerde core
Implementeer krachtige AI algoritmen en machine learning op de edge
eilige updates van besturingssystemen/toepassingen over-the-air
Industriële kwaliteit beveiliging op hardwareniveau, dankzij zijn cryptochip op een speciale bus
Maak gebruik van het Arduino ecosysteem om toepassingen met de Portenta uit te breiden
Implementeer multi-protocol routing met één enkele module
Compatibel met andere Arduino Portenta producten
Industriële kwaliteit beveiliging
De Portenta X8 is ontworpen met opties voor industriële kwaliteit beveiliging.
PSA Certified, en bevat het NXP SE050C2 hardware security element voor het genereren van sleutels, versnelde crypto-bewerkingen en veilige opslag.
rkende Arm SystemReady certificering en geïntegreerde Parsec services, waardoor het een van de eerste verkrijgbare Cassini Products is die beschikbaar is voor ontwikkelaars.
De Portenta X8 draait op het aanpasbare open-source Linux microPlatform OS, ontworpen op basis van de beste industrie toepassingen met end-to-end beveiliging, incrementele OTA-updates, en wagenparkbeheer.
Door gebruik te maken van het cloud-gebaseerde DevOps-platform van Foundries.io, waarop embedded Linux-oplossingen worden gebouwd, getest, geïmplementeerd en onderhouden, profiteert de Portenta X8 ook van de continue beschikbare updateservice van Foundries.io voor cybersecurity. Deze service garandeert een geüpdate image met patches voor alle kwetsbaarheden.
Daarnaast zorgt de containerstructuur ervoor dat het besturingssysteem is losgekoppeld van de applicatie, om zo het hele systeem naadloos up-to-date te kunnen houden.
Toepassingen
De Portenta X8 stelt IT-professionals, systeemintegrators en adviesbureaus in staat om een breed scala aan oplossingen voor industriële omgevingen te bouwen en uit te breiden, en leent zich ook voor gebouwautomatisering en smart agriculture toepassingen.
Aangesloten edge computer voor productie
Autonomous Guided Vehicles (AGV)
Interactieve full-HD beveiligde kiosken en narrowcasting
Office & home controlesystemen
Navigatie en controle bij smart agriculture
Gedragsanalyse in kantoren en fabrieken
Downloads
Datasheet
Schema
Met de Portenta H7 Lite kunt u uw volgende smart project bouwen.Altijd al een geautomatiseerd huis gewild? Of een slimme tuin? Welnu, vanaf nu is dat eenvoudig met de Arduino IoT Cloud-compatible boards. Hiermee kunt u apparaten onderling koppelen, data visualiseren, en uw projecten vanuit de hele wereld beheren en delen.De Portenta H7 Lite lijkt erg op de Portenta H7, die gelijktijdig high-level code én realtime taken kan uitvoeren dankzij zijn twee processors. Het is bijvoorbeeld mogelijk om Arduino gecompileerde code gelijktijdig met MicroPython uit te voeren, en beide kernen met elkaar te laten communiceren. De H7 Lite is echter een goedkoper board, met configureerbare H7 functionaliteiten voor specifieke gebruikssituaties.Functies
Dual Core – Twee best-in-class processors in één, die in parallel taken uitvoeren
AI aan de edge – Krachtig genoeg om AI state machines te kunnen verwerken
Maatwerk - Het board kan makkelijk op maat geproduceert worden in grote volumes
Ondersteuning voor high-level programming (Micropython)
De Portenta H7 Lite biedt een tweevoudige functionaliteit: het kan functioneren als elke andere embedded microcontroller board, of als de hoofdprocessor van een embedded computer.Gebruik bijvoorbeeld het Portenta Vision Shield om uw H7 Lite om te toveren tot een industriële camera, die real-time machine learning algoritmen kan uitvoeren op live videofeeds. Omdat de H7 Lite eenvoudig met TensorFlow Lite gemaakte processen kan uitvoeren, kunt u een van de cores een computer vision algoritme laten berekenen, terwijl de andere low-level bewerkingen uitvoert, zoals het besturen van een motor of dienst doen als een gebruikersinterface.Oplossingen
High-end industriële machinerie
Laboratorium apparatuur
Computer vision
PLC's
Robotica controllers
Mission-critical apparatuur
High-speed booting computation (ms)
Twee parallelle coresDe hoofd-processor van de Portenta H7 Lite is de STM32H747 dual core, met hierin een Cortex-M7 op 480 MHz en een Cortex-M4 op 240 MHz. De twee cores communiceren via een Remote Procedure Call mechanisme, waarmee naadloos functies op de andere processor kunnen worden aangeroepen. Beide processors delen alle in-chip elektronica en kunnen de volgende toepassingen aan:
Arduino sketches op het ARM Mbed OS
Native Mbed toepassingen
MicroPython / JavaScript via een interpreter
TensorFlow Lite
Een nieuwe standaard voor pinoutsDe Portenta-familie voegt twee 80-pins high-density connectors toe aan de onderkant van het board. Dit zorgt voor schaalbaarheid naar een breed palet aan toepassingen, doordat u zo eenvoudig uw Portenta board kunt uitbreiden naar een board dat volledig aan uw wensen voldoet.USB-C multifunctionele connectorDe programming connector van het board is een USB-C poort, die ook kan worden gebruikt om het board van stroom te voorzien, of als een USB-hub, of om stroom te leveren aan OTG aangesloten apparaten.Arduino IoT CloudGebruik uw Portenta board via Arduino's IoT Cloud, een eenvoudige en snelle wijze om veilige communicatie te garanderen voor al uw verbonden Things.Specificaties
Microcontroller
STM32H747XI Dual Cortex-M7+M4 32-bit low power ARM MCU (datasheet)
Secure element (standaard)
Microchip ATECC608
Board voeding (USB/VIN)
5 V
Ondersteunde accu’s
Li-Po Single Cell, 3,7 V, minimaal 700 mAh (ingebouwde lader)
Werkspanning van het board
3,3 V
Stroomverbruik
2,95 ?A in standby modus (back-up SRAM OFF, RTC/LSE ON)
Timers
22x timers en watchdogs
UART
4x poorten (2 met flow control)
Ethernet PHY
10 / 100 Mbps (alleen via de uitbreidingspoort)
SD-kaart
Interface voor SD-kaart connector (alleen via uitbreidingspoort)
Operationele temperatuur
-40 °C tot +85 °C
MKR headers
Gebruik een van de bestaande industriële MKR-uitbreidingen erop
High-density connectors
Twee 80-pins connectoren maken alle elektronica van het board bereikbaar voor andere apparaten
Camera interface
8-bit, tot 80 MHz
ADC
3x ADC's met een maximale resolutie van 16 bits (tot 36 kanalen, tot 3,6 MSPS)
DAC
2x 12-bits DAC (1 MHz)
USB-C
Host/device, high/full speed, stroomtoevoer
Downloads
Datasheet
Schema
De Arduino MKR Zero is een ontwikkel-board voor muziekmakers! Met een SD-kaart connector en speciale SPI-interfaces (SPI1) kunt u muziekbestanden afspelen zonder extra hardware.De MKR Zero brengt u de kracht van een Zero in het kleinere formaat van de MKR uitvoering. Het MKR Zero board is een prima educatief tool om 32-bits applicatieontwikkeling mee te leren. Hij heeft een ingebouwde SD-kaart connector en speciale SPI-interfaces (SPI1) waarmee u muziekbestanden kunt afspelen zonder extra hardware! Het board wordt bestuurd door Atmel's SAMD21 MCU, die een 32-bits ARM Cortex M0+ core heeft.Het board bevat alles wat nodig is om de microcontroller te ondersteunen. Sluit hem simpelweg met een micro-USB kabel aan op een computer, of voed hem met een Li-Po accu. Omdat er een verbinding zit tussen de accu en de analoog converter van het board kan de accuspanning ook worden gemonitord.Specificaties
Microcontroller
SAMD21 ARM Cortex-M0+ 32-bit low power
Board voeding (USB/VIN)
5 V
Ondersteunde accu’s
Li-Po single cell, 3,7 V, minimaal 700 mAh
Gelijkstroom voor 3,3 V pin
600 mA
Gelijkstroom voor 5 V pin
600 mA
Werkspanning van het board
3,3 V
Digitale I/O pinnen
22
PWM pinnen
12 (0, 1, 2, 3, 4, 5, 6, 7, 8, 10, A3 - of 18 -, A4 - of 19)
UART
1
SPI
1
I²C
1
Analoge ingangspinnen
7 (ADC 8/10/12-bits)
Analoge uitgangspinnen
1 (DAC 10-bits)
Externe interrupts
10 (0, 1, 4, 5, 6, 7, 8, A1 - of 16-, A2 - of 17)
Gelijkstroom per I/O-pin
7 mA
Flash geheugen
256 KB
Flash-geheugen voor bootloader
8 KB
SRAM
32 KB
EEPROM
Nee
Kloksnelheid
32.768 kHz (RTC), 48 MHz
LED_BUILTIN
32
Downloads
Datasheet
Eagle-bestanden
Schema
Fritzing
Pinout
De Arduino MKR NB 1500 stelt u in staat om uw volgende slimme project te bouwen.Altijd al een geautomatiseerd huis gewild? Of een slimme tuin? Welnu, vanaf nu is dat eenvoudig met de Arduino IoT Cloud-compatible boards. Hiermee kunt u apparaten onderling koppelen, data visualiseren, en uw projecten vanuit de hele wereld beheren en delen. Of u een beginner bent of een professional, we kunnen u een breed scala aan abonnementen bieden om u alle ondersteuning te geven die u nodig heeft.Voeg met de MKR NB 1500 Narrowband-communicatie toe aan uw project. Dat is een prima optie voor apparaten op afgelegen locaties zonder internetverbinding, of in situaties waarin geen stroom beschikbaar is zoals bij implementaties in het veld, meetsystemen op afstand, apparaten op zonne-energie of andere uitzonderlijke situaties.De hoofdprocessor van het board is de energiezuinige ARM Cortex-M0 32-bit SAMD21, net als in andere boards binnen de Arduino MKR-familie. De Narrowband-connectiviteit wordt uitgevoerd met een module van u-blox, de SARA-R410M-02B, een energiezuinige chipset die werkt op de verschillende banden van de IoT LTE-spectra. Bovendien wordt een veilige communicatie gegarandeerd met de Microchip ECC508 crypto-chip. Daarnaast bevat de kaart een acculader en een connector voor een externe antenne.Dit board is ontworpen voor wereldwijd gebruik en biedt connectiviteit op LTE Cat M1/NB1 banden 1, 2, 3, 4, 5, 8, 12, 13, 18, 19, 20, 25, 26, 28. Operators die diensten aanbieden in dit deel van het spectrum zijn onder andere: Vodafone, AT&T, T-Mobile USA, Telstra en Verizon.SpecificatiesDe Arduino MKR NB 1500 is gebaseerd op de SAMD21 microcontroller.
Microcontroller
SAMD21 Cortex-M0+ 32-bit low power ARM MCU (datasheet)
Radiomodule
u-blox SARA-R410M-02B (datasheet summary)
Secure element
ATECC508 (datasheet)
Board voeding (USB/VIN)
5 V
Ondersteunde accu’s
Li-Po Single Cell, 3,7 V, minimaal 1500 mAh
Bedrijfsspanning van het circuit
3,3 V
Digitaal en/of pinnen
8
PWM pinnen
13 (0 .. 8, 10, 12, 18 / A3, 19 / A4)
UART
1
SPI
1
I²C
1
Analoge ingangspennen
7 (ADC 8/10/12-bits)
Analoge uitgangspennen
1 (DAC 10-bits)
Externe interrupts
8 (0, 1, 4, 5, 6, 7, 8, 16 / A1, 17 / A2)
Gelijkstroom per I/O-pin
7 mA
Flash-geheugen
256 KB (intern)
SRAM
32 KB
EEPROM
Nee
Kloksnelheid
32.768 kHz (RTC), 48 MHz
LED_BUILTIN
6
USB
Full-speed USB device met embedded host
Antenne versterking
2 dB
Carrier frequentie
LTE-banden 1, 2, 3, 4, 5, 8, 12, 13, 18, 19, 20, 25, 26, 28
Vermogensklasse (radio)
LTE Cat. M1 / NB1: Klasse 3 (23 dBm)
Data snelheid (LTE M1 halp-duplex)
UL 375 kbps / DL 300 kbps
Data snelheid (LTE NB1 full-duplex)
UL 62,5 kbps / DL 27,2 kbps
Actieve regio
Multi regio
Locatiebepaling van het board
GNSS via modem
Stroomverbruik (LTE M1)
min 100 mA / max 190 mA
Stroomverbruik (LTE NB1)
min 60 mA / max 140 mA
SIM-kaart
MicroSIM (niet inbegrepen bij het board)
Dimensies
67,6 x 25 mm
Gewicht
32 gr
Downloads
Eagle-bestanden
Schema
Pinout
Max Carrier transformeert Portenta modules in single-board computers of referentieontwerpen die edge AI mogelijk maken voor krachtige industriële, gebouwenautomatisering en robotica toepassingen. Dankzij speciale high-density connectoren kan hij gekoppeld worden aan de Portenta X8 of H7, zodat je gemakkelijk prototypes kunt maken en je industriële projecten kunt uitrollen. Deze Arduino Pro carrier breidt de Portenta aansluitmogelijkheden verder uit met Fieldbus, LoRa, Cat-M1 en NB-IoT.
Onder de vele beschikbare plug-and-play aansluitingen zijn Ethernet, USB-A, audio jacks, microSD, mini-PCIe, FD-CAN en seriële RS232/422/485.
Max Carrier kan worden gevoed via een externe voeding (6-36 V) of batterij via de onboard 18650 Li-ion batterijaansluiting met 3,7 V batterijlader.
Kenmerken
Gemakkelijk prototypes maken van industriële toepassingen en de time-to-market minimaliseren
Een krachtige carrier die Portenta randapparatuur toegankelijk maakt (bijv. CAN, RS232/422/485, USB, mPCIe)
Meerdere aansluitmogelijkheden (Ethernet, LoRa, CAT-M1, NB-IoT)
MicroSD voor data logging doeleinden
Geïntegreerde audio-aansluitingen (line-in, line-out, mic-in)
Standalone bij batterijvoeding
Onboard JTAG debugger via micro-USB (alleen met Portenta H7)
Specificaties
Connectors
High-Density connectors compatibel met Portenta producten2x USB-A female connectors1x Gigabit Ethernet connector (RJ45)1x FD-Can op RJ111x mPCIe1x Serieel RS232/422/485 on RJ12
Audio
3x audio aansluitingen: stereo line-in/line-out, mic-inLuidspreker aansluiting
Geheugen
Micro SD
Draadloze modules
Murata CMWX1ZZABZ-078 LoRaSARA-R412M-02B (Cat.M1/NB-IoT)
Bedrijfstemperaturen
-40 °C tot +85 °C (-40° F tot 185 °F)
Debugging
Onboard JLink OB / Blackmagic probe
Voeding/batterij
Voedingsaansluiting voor externe voeding (6-36 V)On-board 18650 Li-ion batterij connector met lader (3.7 V)
Afmetingen
101.6 x 101.6 mm (4.0 x 4.0')
Downloads
Datasheet
Schema
Portenta HAT Carrier is a reliable and robust carrier that transforms Portenta X8 into an industrial single board computer compatible with Raspberry Pi HATs and cameras. It is ideal for multiple industrial applications such as building automation and machine monitoring.Compatible also with Portenta H7 and Portenta C33, Portenta HAT Carrier provides easy access to multiple peripherals – including CAN, Ethernet, microSD and USB – and further extends any Portenta application.It is great for prototyping and ready for scaling up, it extends the features found on a typical Raspberry Pi Model B. Debug quickly with dedicated JTAG pins and keeps heat manageable under intense workloads with a PWM fan connector. Control actuators or read analog sensors via the additional 16x analog I/Os. Add industrial machine vision solutions to any project by leveraging the onboard camera connector.Features
Add Raspberry Pi HATs to your Portenta projects
Quickly access CAN, USB, and Ethernet peripherals
Leverage onboard MicroSD card to log data
Enjoy simple debugging through the onboard JTAG pins
Easily control actuators and read sensors via 16x analog I/Os
Leveraging the onboard camera connector for machine vision
Portenta takes you from prototype to high-performancePortenta HAT Carrier offers you a frictionless Linux prototyping experience and unlocks the ability for integrated real-time MCU solutions. Portenta HAT Carrier extends Portenta SOMs for faster, easier and more efficient testing for your ideas while also ensuring the capabilities and industrial-grade performances the Portenta range is known for.Extend the Raspberry Pi ecosystem for commercial applicationsCombine the ease of use, accessibility and incredible support from both the Arduino and Raspberry Pi communities for your next project with the carrier designed to combine and extend MPU and MCU applications for the development of advanced commercial solutions.Specifications
Connectors
High-density connectors compatible with Portenta products
1x USB-A female connector
1x Gigabit Ethernet connector (RJ45)
1x CAN FD with onboard transceiver
1x MIPI Camera connector
1x MicroSD card slot
1x PWM fan connector
40-pin header connector allowing compatibility with Raspberry Pi HATs
16-pin analog header connectors, including:
8x analog inputs
1x GPIO
1xUART without flow control
2x PWM pins
1x LICELL pin for Portenta's RTC power
Interfaces
CAN FD
UART
SAI
ANALOG
GPIO
SPI
I²C
I²S
PWM
Debugging
Onboard 10x pin 1.27 mm JTAG connector
Power
From onboard screw terminal block allowing:
7-32 V power supply, powering both the carrier and the connected Portenta
5 V power supply
From USB-C on Portenta
From 5 V on 40-pin header connector
Dimensions
85 x 56 mm
Downloads
Datasheet
Schematics
De Portenta Cat. M1/NB IoT GNSS Shield kan van nut zijn bij het verbeteren van de connectiviteits-mogelijkheden van uw Portenta H7 toepassingen. Deze uitbreidingskaart maakt gebruik van de draadloze Cinterion TX62 module van Thales, ontworpen om aan efficiënte en energiezuinige IoT-toepassingen geoptimaliseerde bandbreedte en prestaties te bieden.De Portenta Cat. M1/NB IoT GNSS Shield is een uitbreiding op de krachtige edge-computing van de Portenta H7, om de ontwikkeling van asset tracking en remote monitoring mogelijk te maken in zowel industriële omgevingen, als ook in de landbouw, bij nutsbedrijven als bij smart city’s. De kaart biedt mobiele connectiviteit met zowel Cat. M1 als NB-IoT netwerken, met hierbij de optie om eSIM-technologie te gebruiken. Volg eenvoudig uw waardevolle goederen, in uw stad of wereldwijd, met een keuze uit GPS, GLONASS, Galileo of BeiDou.Functies
Connectiviteitsopties wijzigen zonder het board te hoeven wijzigen
Voeg NB-IoT, CAT. M1 en plaatsbepaling toe aan elk Portenta product
Optie om een kleine multiprotocol router (WiFi - BT + NB-IoT/CAT. M1) te maken
Verlaag de eisen qua communicatie-bandbreedte bij IoT-toepassingen aanzienlijk
Module met laag stroomgebruik
Ook compatibel met MKR-boards
Monitoring op afstandIndustriële en agrarische bedrijven kunnen gebruik maken van de Portenta Cat. M1/NB IoT GNSS Shield voor het op afstand monitoren van gasdetectoren, optische sensoren, machine alarmsystemen, biologische bestrijdingsapparatuur en meer.Technologieleveranciers die smart city oplossingen bieden kunnen de kracht en de betrouwbaarheid van de Portenta H7 combineren met de Portenta Cat. M1/NB IoT GNSS Shield, om data uit te wisselen en taken te automatiseren, en om zo een geoptimaliseerd gebruik van middelen en een verbeterde gebruikerservaring te realiseren.Bewaking van bedrijfsmiddelenVoeg monitoring opties toe aan uw bedrijfsmiddelen door de prestaties en edge computing functies van de boards uit de Portenta familie te combineren. De Portenta Cat. M1/NB IoT GNSS Shield is ideaal voor het bewaken van waardevolle goederen, en voor het monitoren van industriële machines en apparatuur.Specificaties
Connectiviteit
Cinterion TX62 draadloze module; NB-IoT - LTE CAT. M1; 3GPP Rel. 14 Compliant Protocol LTE Cat. M1/NB1/NB2; UMTS BANDEN: 1 / 2 / 3 / 4 / 5 / 8 / 12 (17) / 13 / 18 / 19 / 20 / 25 / 26 / 27 / 28 / 66 / 71 / 85; LTE Cat. M1 DL: max. 300 kbps, UL: max. 1,1 Mbps; LTE Cat. NB1 DL: max. 27 kbps, UL: max. 63 kbps; LTE Cat. NB2 DL: max. 124 kbps, UL: max. 158 kbps
Short messaging service (SMS)
Point-to-point Mobile Terminated (MT) en Mobile Originated (MO) Text Mode; Protocol Data Unit (PDU) Mode
Plaatsbepaling
GNSS capability (GPS/BeiDou/Galileo/GLONASS)
Overig
Embedded IPv4 en IPv6 TCP/IP stack access; Internet services: TCP server/client, UDP client, DNS, Ping, HTTP client, FTP client, MQTT client Secure Connection met TLS/DTLS Secure Boot
Dimensies
66 x 25,4 mm
Bedrijfstemperatuur
-40° C tot +85° C (-104° F tot 185°F)
Downloads
Datasheet
Schema
