Omschrijving

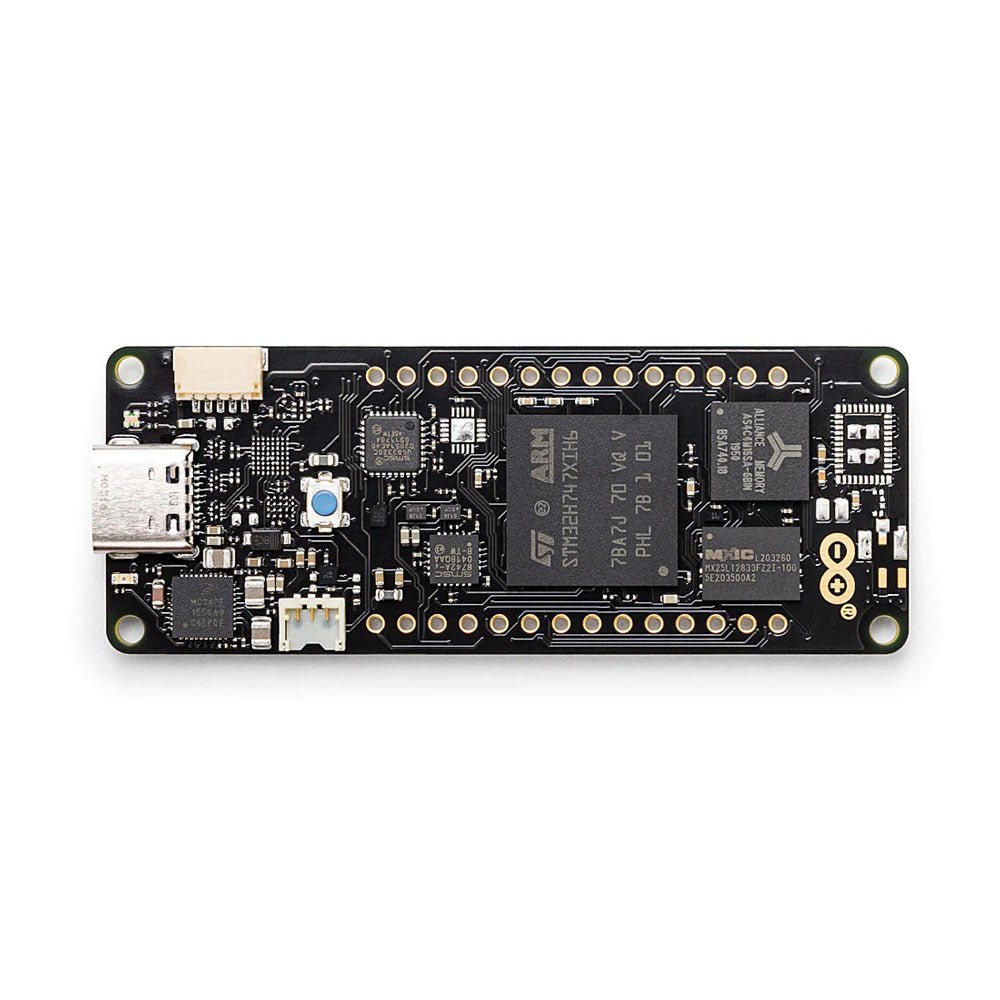

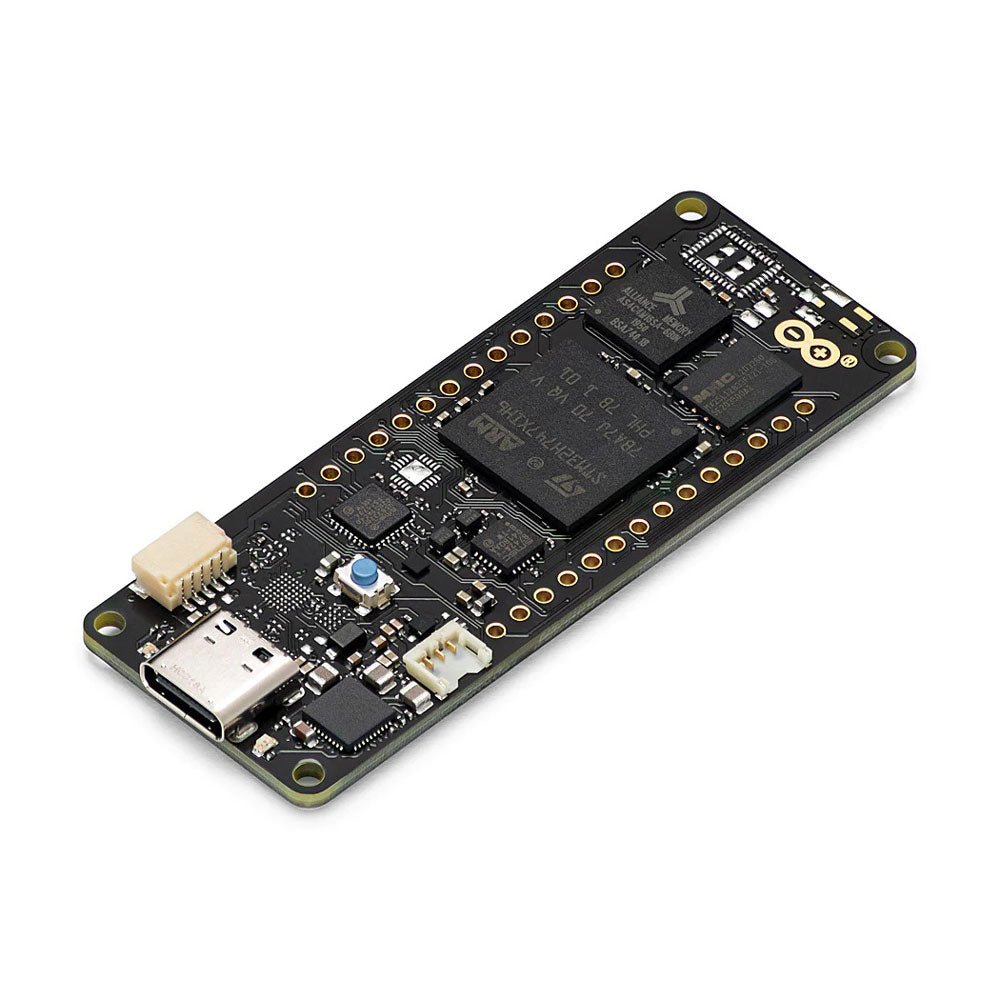

Met de Portenta H7 Lite kunt u uw volgende smart project bouwen.
Altijd al een geautomatiseerd huis gewild? Of een slimme tuin? Welnu, vanaf nu is dat eenvoudig met de Arduino IoT Cloud-compatible boards. Hiermee kunt u apparaten onderling koppelen, data visualiseren, en uw projecten vanuit de hele wereld beheren en delen.
De Portenta H7 Lite lijkt erg op de Portenta H7, die gelijktijdig high-level code én realtime taken kan uitvoeren dankzij zijn twee processors. Het is bijvoorbeeld mogelijk om Arduino gecompileerde code gelijktijdig met MicroPython uit te voeren, en beide kernen met elkaar te laten communiceren. De H7 Lite is echter een goedkoper board, met configureerbare H7 functionaliteiten voor specifieke gebruikssituaties.
Functies
- Dual Core – Twee best-in-class processors in één, die in parallel taken uitvoeren
- AI aan de edge – Krachtig genoeg om AI state machines te kunnen verwerken
- Maatwerk - Het board kan makkelijk op maat geproduceert worden in grote volumes
- Ondersteuning voor high-level programming (Micropython)
De Portenta H7 Lite biedt een tweevoudige functionaliteit: het kan functioneren als elke andere embedded microcontroller board, of als de hoofdprocessor van een embedded computer.
Gebruik bijvoorbeeld het Portenta Vision Shield om uw H7 Lite om te toveren tot een industriële camera, die real-time machine learning algoritmen kan uitvoeren op live videofeeds. Omdat de H7 Lite eenvoudig met TensorFlow Lite gemaakte processen kan uitvoeren, kunt u een van de cores een computer vision algoritme laten berekenen, terwijl de andere low-level bewerkingen uitvoert, zoals het besturen van een motor of dienst doen als een gebruikersinterface.
Oplossingen
- High-end industriële machinerie
- Laboratorium apparatuur
- Computer vision
- PLC's
- Robotica controllers
- Mission-critical apparatuur
- High-speed booting computation (ms)
Twee parallelle cores
De hoofd-processor van de Portenta H7 Lite is de STM32H747 dual core, met hierin een Cortex-M7 op 480 MHz en een Cortex-M4 op 240 MHz. De twee cores communiceren via een Remote Procedure Call mechanisme, waarmee naadloos functies op de andere processor kunnen worden aangeroepen. Beide processors delen alle in-chip elektronica en kunnen de volgende toepassingen aan:
- Arduino sketches op het ARM Mbed OS
- Native Mbed toepassingen
- MicroPython / JavaScript via een interpreter
- TensorFlow Lite
Een nieuwe standaard voor pinouts

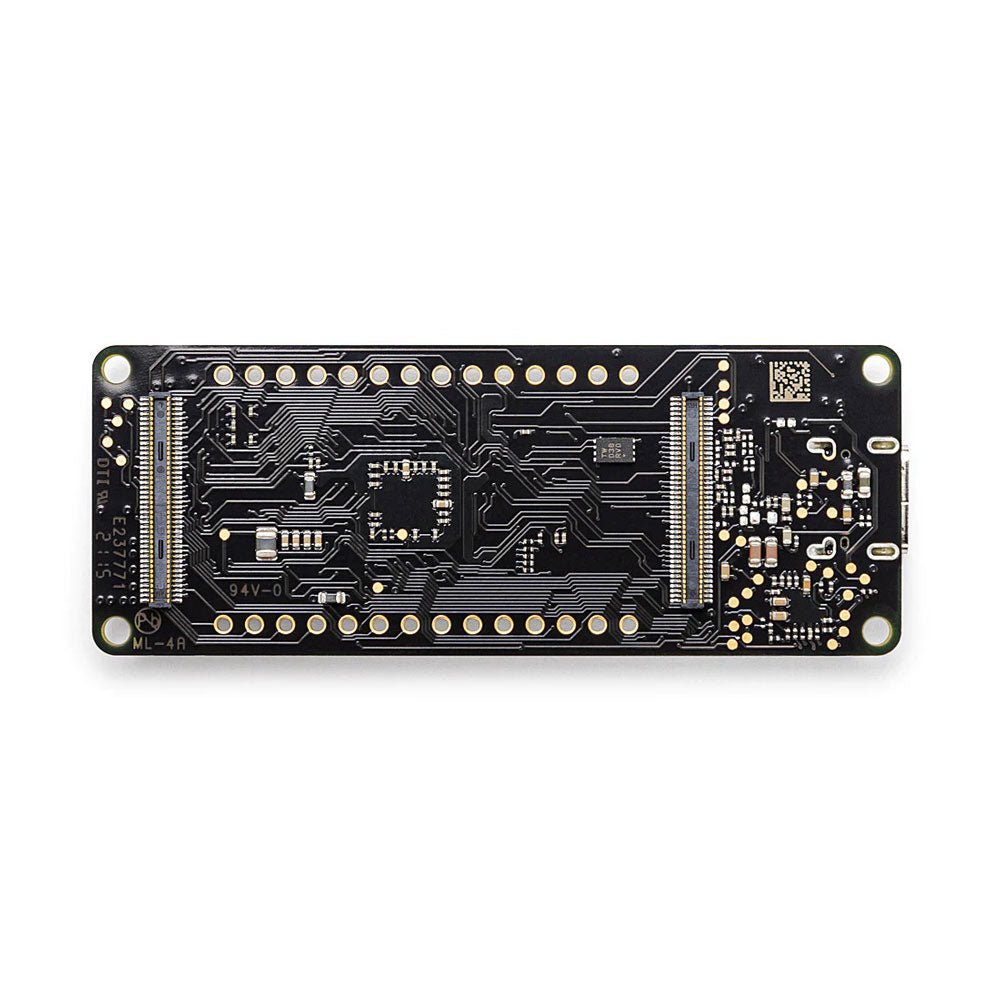

De Portenta-familie voegt twee 80-pins high-density connectors toe aan de onderkant van het board. Dit zorgt voor schaalbaarheid naar een breed palet aan toepassingen, doordat u zo eenvoudig uw Portenta board kunt uitbreiden naar een board dat volledig aan uw wensen voldoet.
USB-C multifunctionele connector
De programming connector van het board is een USB-C poort, die ook kan worden gebruikt om het board van stroom te voorzien, of als een USB-hub, of om stroom te leveren aan OTG aangesloten apparaten.
Arduino IoT Cloud
Gebruik uw Portenta board via Arduino's IoT Cloud, een eenvoudige en snelle wijze om veilige communicatie te garanderen voor al uw verbonden Things.
Specificaties
| Microcontroller |
STM32H747XI Dual Cortex-M7+M4 32-bit low power ARM MCU (datasheet) |
| Secure element (standaard) |
Microchip ATECC608 |
| Board voeding (USB/VIN) |
5 V |
| Ondersteunde accu’s |
Li-Po Single Cell, 3,7 V, minimaal 700 mAh (ingebouwde lader) |
| Werkspanning van het board |
3,3 V |
| Stroomverbruik |
2,95 ?A in standby modus (back-up SRAM OFF, RTC/LSE ON) |
| Timers |
22x timers en watchdogs |
| UART |
4x poorten (2 met flow control) |
| Ethernet PHY |
10 / 100 Mbps (alleen via de uitbreidingspoort) |
| SD-kaart |
Interface voor SD-kaart connector (alleen via uitbreidingspoort) |
| Operationele temperatuur |
-40 °C tot +85 °C |
| MKR headers |
Gebruik een van de bestaande industriële MKR-uitbreidingen erop |
| High-density connectors |
Twee 80-pins connectoren maken alle elektronica van het board bereikbaar voor andere apparaten |
| Camera interface |
8-bit, tot 80 MHz |
| ADC |
3x ADC's met een maximale resolutie van 16 bits (tot 36 kanalen, tot 3,6 MSPS) |
| DAC |
2x 12-bits DAC (1 MHz) |
| USB-C |
Host/device, high/full speed, stroomtoevoer |
