Omschrijving

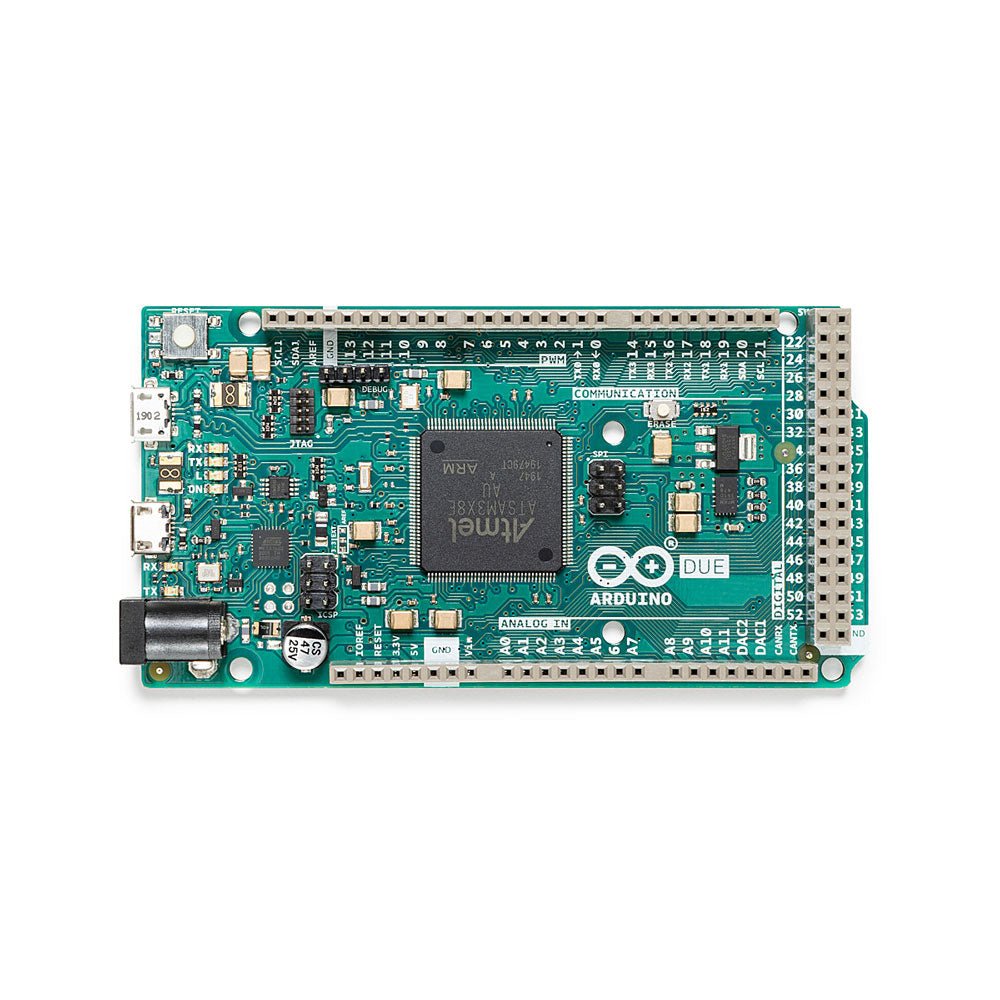

Het board bevat alles wat nodig is om de microcontroller te ondersteunen; sluit hem eenvoudig aan op een computer met een micro-USB-kabel of gebruik een AC / DC-adapter of batterij om aan de slag te gaan. De Due is compatibel met alle Arduino-shields die werken op 3,3V en voldoen aan de 1.0 Arduino-pinout.
De Due volgt de 1.0 pinout:
- TWI: SDA- en SCL-pinnen die zich in de buurt van de AREF-pin bevinden.
- IOREF: zorgt ervoor dat een aangesloten shield met de juiste configuratie kan worden aangepast aan de spanning die door het board wordt geleverd. Dit maakt shield-compatibiliteit mogelijk met een 3,3V-board zoals de Due- en AVR-gebaseerde kaarten die op 5V werken.
- Een niet-verbonden pin, gereserveerd voor toekomstig gebruik.
Specificaties
| Werkspanning |
3,3 V |
| Ingangsspanning |
7 V - 12 V |
| Digitale I/O |
54 |
| Analoge ingangspennen |
12 |
| Analoge uitgangspinnen |
2 (DAC) |
| Totale DC-uitgangsstroom op alle I/O-lijnen |
130 mA |
| DC uitgangsstroom per I/O-pin |
20 mA |
| DC uitgangsstroom voor 3,3 V-pin |
800 mA |
| DC uitgangsstroom voor 5 V-pin |
800 mA |
| Flash-Memory |
512 KB geheel beschikbaar voor de gebruikerstoepassingen |
| SRAM |
96 KB |
| Kloksnelheid |
84 MHz |
| Lengte |
101,52 mm |
| Breedte |
53,3 mm |
| Gewicht |
36 gram |
Opmerking: In tegenstelling tot de meeste Arduino-boards, werkt het Arduino Due-board op 3,3 V. De maximale spanning die de I/O-pinnen kunnen tolereren is 3,3V. Bij het toepassen van spanningen hoger dan 3,3 V op een I/O-pin kan het board beschadigen.
