The PeakTech 5620 is a professional thermal imaging camera with a high thermal resolution of 384x288 thermal image points and a variety of excellent features for work in building thermography or industrial use.In addition to the pure thermal image display, this new development also offers a PIP (picture-in-picture) display, a real image camera or a fusion function in which the contours of the real image recording are combined with the thermal image in order to ensure an even better display.All of the image modes mentioned can also be used for video recording, which also enables audio recordings for the respective video.The many functions are controlled via push buttons on the device, but also via the touch screen function of the color TFT display.All thermal images can be opened and evaluated using the enclosed software, with subsequent changes, e.g. can be done on the pallet selection.
Professional thermal imaging technology
3.5 “touchscreen and graphic menu navigation
Thermal image resolution of 384 x 288 pixels
High temperature measuring range up to + 550 °C
High quality thermal image sensor with high temperature sensitivity
Fast thermal imaging with 25 Hz
Seven color palettes (Iron, Rainbow, White, Black ...)
Photo and video recordings with audio commentary
WiFi, USB and Bluetooth interfaces
IP 54 protected against dust and splash water
Accessories: Hard case, 2 x Li-Po battery, charger, carrying strap, connection cable, software and instructions
Thermal Resolution
384 x 288 Pixel
Temperature Range
-20°C … 550°C / -4°F … 1022°F; 0,1° Auflösung?
Accuracy
+/- 2% +/- 2°C
Display
3.5“ Touchscreen TFT
Thermal Sensivity
< 40 mK
Field of View (FOV)
37,2°x 28,5°
Pixel Pitch
17 µm
IFOV
1.7 mrad
Wave Length
8 ... 14 µm
Emissivity
0.01 ~ 1.0
Image Frequency
25 Hz
Storage
Micro SD (64 GB)
Data Interface
USB, WiFI, Bluetooth
Operation voltage
5000 mAh / 3.7V Li-Ion
Dimensions (WxHxD)
100 x 244 x 104 mm
Weight
approx. 660 g
De Portenta Cat. M1/NB IoT GNSS Shield kan van nut zijn bij het verbeteren van de connectiviteits-mogelijkheden van uw Portenta H7 toepassingen. Deze uitbreidingskaart maakt gebruik van de draadloze Cinterion TX62 module van Thales, ontworpen om aan efficiënte en energiezuinige IoT-toepassingen geoptimaliseerde bandbreedte en prestaties te bieden.De Portenta Cat. M1/NB IoT GNSS Shield is een uitbreiding op de krachtige edge-computing van de Portenta H7, om de ontwikkeling van asset tracking en remote monitoring mogelijk te maken in zowel industriële omgevingen, als ook in de landbouw, bij nutsbedrijven als bij smart city’s. De kaart biedt mobiele connectiviteit met zowel Cat. M1 als NB-IoT netwerken, met hierbij de optie om eSIM-technologie te gebruiken. Volg eenvoudig uw waardevolle goederen, in uw stad of wereldwijd, met een keuze uit GPS, GLONASS, Galileo of BeiDou.Functies
Connectiviteitsopties wijzigen zonder het board te hoeven wijzigen
Voeg NB-IoT, CAT. M1 en plaatsbepaling toe aan elk Portenta product
Optie om een kleine multiprotocol router (WiFi - BT + NB-IoT/CAT. M1) te maken
Verlaag de eisen qua communicatie-bandbreedte bij IoT-toepassingen aanzienlijk
Module met laag stroomgebruik
Ook compatibel met MKR-boards
Monitoring op afstandIndustriële en agrarische bedrijven kunnen gebruik maken van de Portenta Cat. M1/NB IoT GNSS Shield voor het op afstand monitoren van gasdetectoren, optische sensoren, machine alarmsystemen, biologische bestrijdingsapparatuur en meer.Technologieleveranciers die smart city oplossingen bieden kunnen de kracht en de betrouwbaarheid van de Portenta H7 combineren met de Portenta Cat. M1/NB IoT GNSS Shield, om data uit te wisselen en taken te automatiseren, en om zo een geoptimaliseerd gebruik van middelen en een verbeterde gebruikerservaring te realiseren.Bewaking van bedrijfsmiddelenVoeg monitoring opties toe aan uw bedrijfsmiddelen door de prestaties en edge computing functies van de boards uit de Portenta familie te combineren. De Portenta Cat. M1/NB IoT GNSS Shield is ideaal voor het bewaken van waardevolle goederen, en voor het monitoren van industriële machines en apparatuur.Specificaties
Connectiviteit
Cinterion TX62 draadloze module; NB-IoT - LTE CAT. M1; 3GPP Rel. 14 Compliant Protocol LTE Cat. M1/NB1/NB2; UMTS BANDEN: 1 / 2 / 3 / 4 / 5 / 8 / 12 (17) / 13 / 18 / 19 / 20 / 25 / 26 / 27 / 28 / 66 / 71 / 85; LTE Cat. M1 DL: max. 300 kbps, UL: max. 1,1 Mbps; LTE Cat. NB1 DL: max. 27 kbps, UL: max. 63 kbps; LTE Cat. NB2 DL: max. 124 kbps, UL: max. 158 kbps
Short messaging service (SMS)
Point-to-point Mobile Terminated (MT) en Mobile Originated (MO) Text Mode; Protocol Data Unit (PDU) Mode
Plaatsbepaling
GNSS capability (GPS/BeiDou/Galileo/GLONASS)
Overig
Embedded IPv4 en IPv6 TCP/IP stack access; Internet services: TCP server/client, UDP client, DNS, Ping, HTTP client, FTP client, MQTT client Secure Connection met TLS/DTLS Secure Boot
Dimensies
66 x 25,4 mm
Bedrijfstemperatuur
-40° C tot +85° C (-104° F tot 185°F)
Downloads
Datasheet
Schema
De CS-mountlens (3 MP, 6 mm) is ideaal voor gebruik met de Raspberry Pi HQ Cameramodule en levert scherpe, gedetailleerde beelden voor uiteenlopende toepassingen.
The single backlit button is a simple mechanical switch that comes with an LED inside. When you press the button, the circuit is completed, driving your pin high or low. Use the embedded LED to make a glowing power icon, logo , or whatever suits your fancy. Features Press durability: Up to 10,000 times pressing under 5lbf (22.24 N) LED Voltage: 5 V Component: 2' x 3' Individual (5,08 cm x 7,62 cm) Button Size: 1' radius circle (2,54 cm)
Double Backlit User Interface: The dual backlit button is just like the single backlit button, but twice the fun! Use this component when you need to operate something up and down, or right to left. Using cut-out vinyl, you can create icons and stickers on fabric that show your users button functionality. Features Component: 4.6' x 6.3' Individual Button Size: 1' radius circle Press Durability: Up to 10,000 presses under 5lbf LED Voltage: 5 V
Portenta HAT Carrier is a reliable and robust carrier that transforms Portenta X8 into an industrial single board computer compatible with Raspberry Pi HATs and cameras. It is ideal for multiple industrial applications such as building automation and machine monitoring.Compatible also with Portenta H7 and Portenta C33, Portenta HAT Carrier provides easy access to multiple peripherals – including CAN, Ethernet, microSD and USB – and further extends any Portenta application.It is great for prototyping and ready for scaling up, it extends the features found on a typical Raspberry Pi Model B. Debug quickly with dedicated JTAG pins and keeps heat manageable under intense workloads with a PWM fan connector. Control actuators or read analog sensors via the additional 16x analog I/Os. Add industrial machine vision solutions to any project by leveraging the onboard camera connector.Features
Add Raspberry Pi HATs to your Portenta projects
Quickly access CAN, USB, and Ethernet peripherals
Leverage onboard MicroSD card to log data
Enjoy simple debugging through the onboard JTAG pins
Easily control actuators and read sensors via 16x analog I/Os
Leveraging the onboard camera connector for machine vision
Portenta takes you from prototype to high-performancePortenta HAT Carrier offers you a frictionless Linux prototyping experience and unlocks the ability for integrated real-time MCU solutions. Portenta HAT Carrier extends Portenta SOMs for faster, easier and more efficient testing for your ideas while also ensuring the capabilities and industrial-grade performances the Portenta range is known for.Extend the Raspberry Pi ecosystem for commercial applicationsCombine the ease of use, accessibility and incredible support from both the Arduino and Raspberry Pi communities for your next project with the carrier designed to combine and extend MPU and MCU applications for the development of advanced commercial solutions.Specifications
Connectors
High-density connectors compatible with Portenta products
1x USB-A female connector
1x Gigabit Ethernet connector (RJ45)
1x CAN FD with onboard transceiver
1x MIPI Camera connector
1x MicroSD card slot
1x PWM fan connector
40-pin header connector allowing compatibility with Raspberry Pi HATs
16-pin analog header connectors, including:
8x analog inputs
1x GPIO
1xUART without flow control
2x PWM pins
1x LICELL pin for Portenta's RTC power
Interfaces
CAN FD
UART
SAI
ANALOG
GPIO
SPI
I²C
I²S
PWM
Debugging
Onboard 10x pin 1.27 mm JTAG connector
Power
From onboard screw terminal block allowing:
7-32 V power supply, powering both the carrier and the connected Portenta
5 V power supply
From USB-C on Portenta
From 5 V on 40-pin header connector
Dimensions
85 x 56 mm
Downloads
Datasheet
Schematics
De unPhone is een open-source IoT-ontwikkelplatform dat wordt aangedreven door de ESP32S3 microcontroller. Het beschikt over geïntegreerde LoRa, Wi-Fi en Bluetooth connectiviteit, een touchscreen en een LiPo batterij en biedt een robuuste en veelzijdige oplossing voor IoT-ontwikkeling. De compatibiliteit met Adafruit's FeatherWing standaard maakt eenvoudige uitbreiding mogelijk, waardoor het een ideale keuze is voor opvoeders, makers en ontwikkelaars die op zoek zijn naar een flexibel en gebruiksvriendelijk platform.
Kenmerken
ESP32S3-microcontroller (met 8 MB flash en 8 MB PSRAM)
LoRaWAN licentievrije radiocommunicatie (plus de uitstekende wifi- en Bluetooth-ondersteuning van de ESP32)
Capacitief LCD-touchscreen van 3,5 inch (320 x 480) voor eenvoudige foutopsporing en het maken van een gebruikersinterface
IR-LED's voor het heimelijk uitschakelen van de café-tv
LiPo-batterij van 1200 mAh met opladen via USB-C
Trilmotor voor meldingen
Kompas/versnellingsmeter
Een robuuste behuizing
SD-kaartsleuf
Aan/uit- en resetknoppen
Programmeerbaar in C++ of CircuitPython
Uitbreidingsbord dat twee Featherwing-sockets en een ruimte voor prototypen ondersteunt
Open source firmware compatibel met de Arduino IDE, PlatformIO en Espressif's IDF ontwikkelingsframework
Inbegrepen
unPhone (gemonteerd)
Uitbreidingsbord
FPC-kabel (om de uitbreidingskaart aan de unPhone te koppelen)
Zelfklevende bevestigingen voor de uitbreidingskaart
Code-voorbeelden
C++ library
Kick the tyres on everything in the box
The main LVGL demo
CircuitPython
Support forum
Textbook (especially chapter 11)

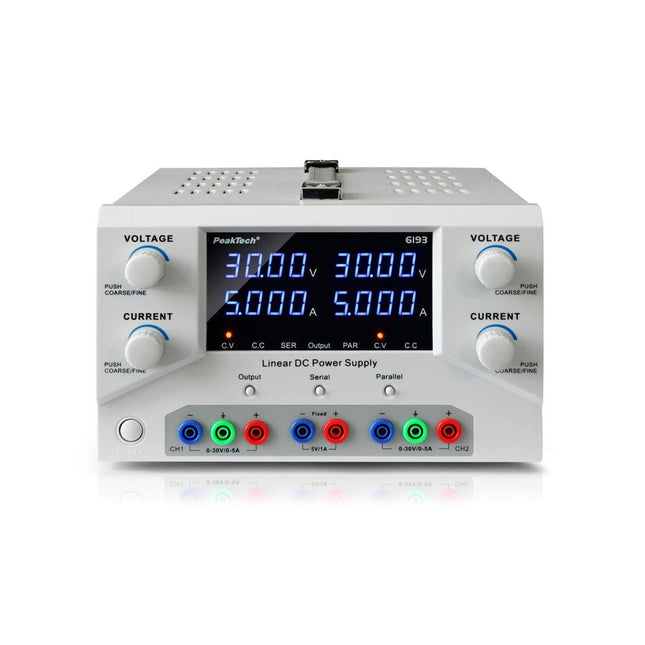

De PeakTech 6193 is een lineair geregelde 2-kanaals laboratoriumvoeding met een 0-30 V/0-5 A DC-uitgang. De geïntegreerde veiligheidstransformator garandeert een betrouwbare werking en hoge veiligheidsnormen voor gebruik in laboratoria en werkplaatsen.
Belangrijkste kenmerken zijn onder andere de stroomvoorkeuze voor een veilige installatie, viercijferige blauwe LED-displays voor spanning, stroom en vermogen, en een aan/uit-knop om onbedoelde wijzigingen te voorkomen. De temperatuurgeregelde ventilator zorgt voor een efficiënte en stille koeling.
Met vier precisiepotentiometers kunnen de uitgangswaarden snel en nauwkeurig worden aangepast. Een USB-interface maakt bediening op afstand en gegevensuitlezing via een pc mogelijk, waardoor de voeding ideaal is voor veelzijdige en geautomatiseerde toepassingen.
Kenmerken
Twee uitgangen instelbaar van 0-30 V en 0-5 A DC
Vaste spanningsuitgang 5 V/1 A DC
Met USB-interface en pc-software
4-cijferige segmentweergave voor stroom en spanning
Kanalen onafhankelijk, in serie of parallel te gebruiken
Beveiligd tegen overbelasting en kortsluiting
Temperatuurgeregelde ventilator
Hoge belastingsstabiliteit en lage restrimpel
Stevige metalen behuizing met draaggreep
Uitgang met veilige lage spanning (SELV)
Specificaties
Kanalen
2
Type display
Segment
Uitgangsspanning
0-30 V DC
Uitgangsstroom
0-5 A
Ingangsspanning
115-230 VAC 50/60 Hz
Hulpuitgang
5 V DC
Koeling
Actief
Inbegrepen
1x PeakTech 6193 DC-voeding
1x Voedingskabel
1x USB-kabel
1x CD-ROM
1x Manual
Downloads
Datasheet
Software
Interface Protocol
