Omschrijving

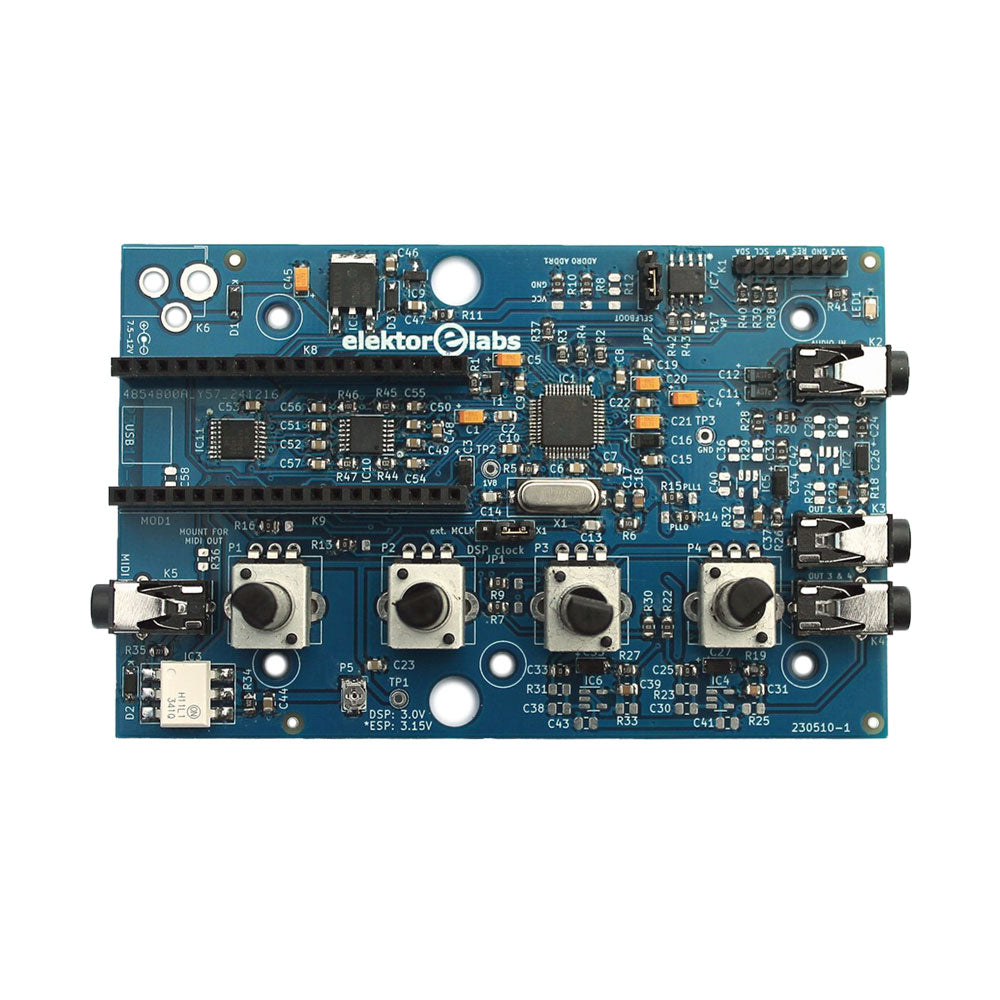

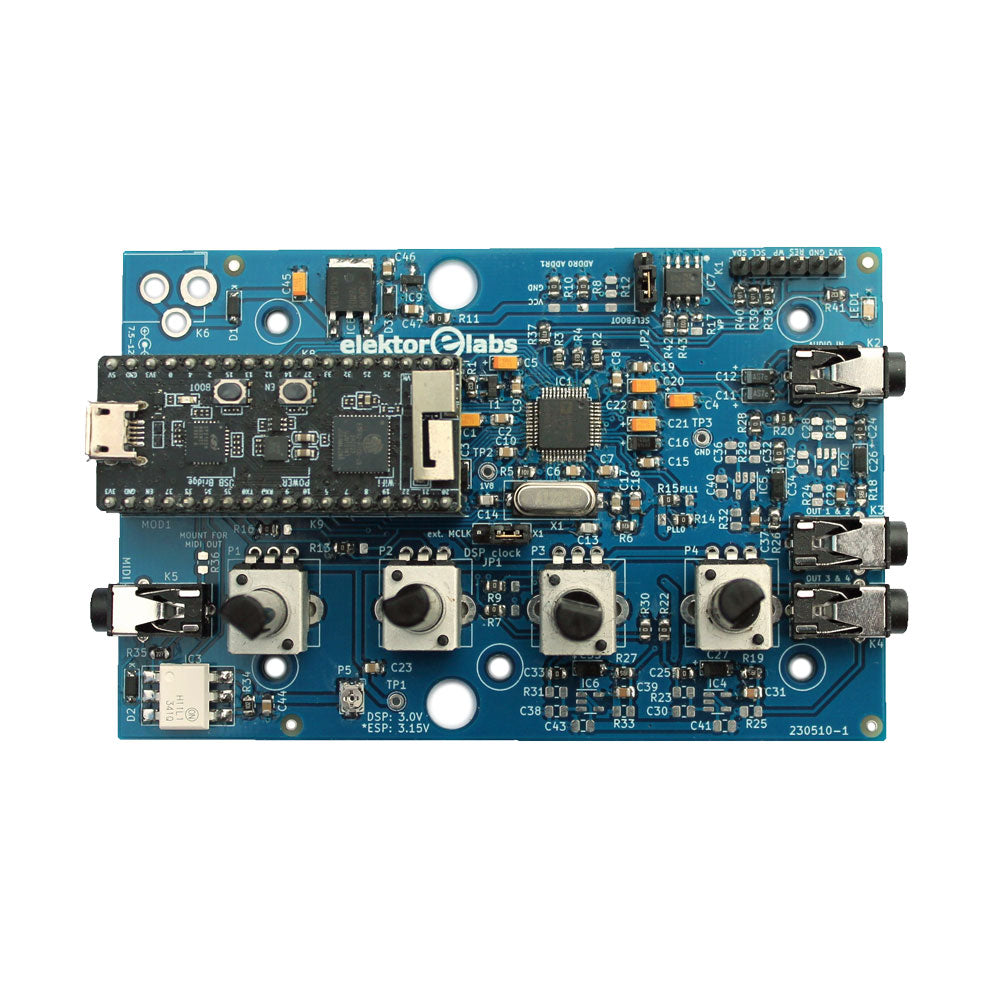

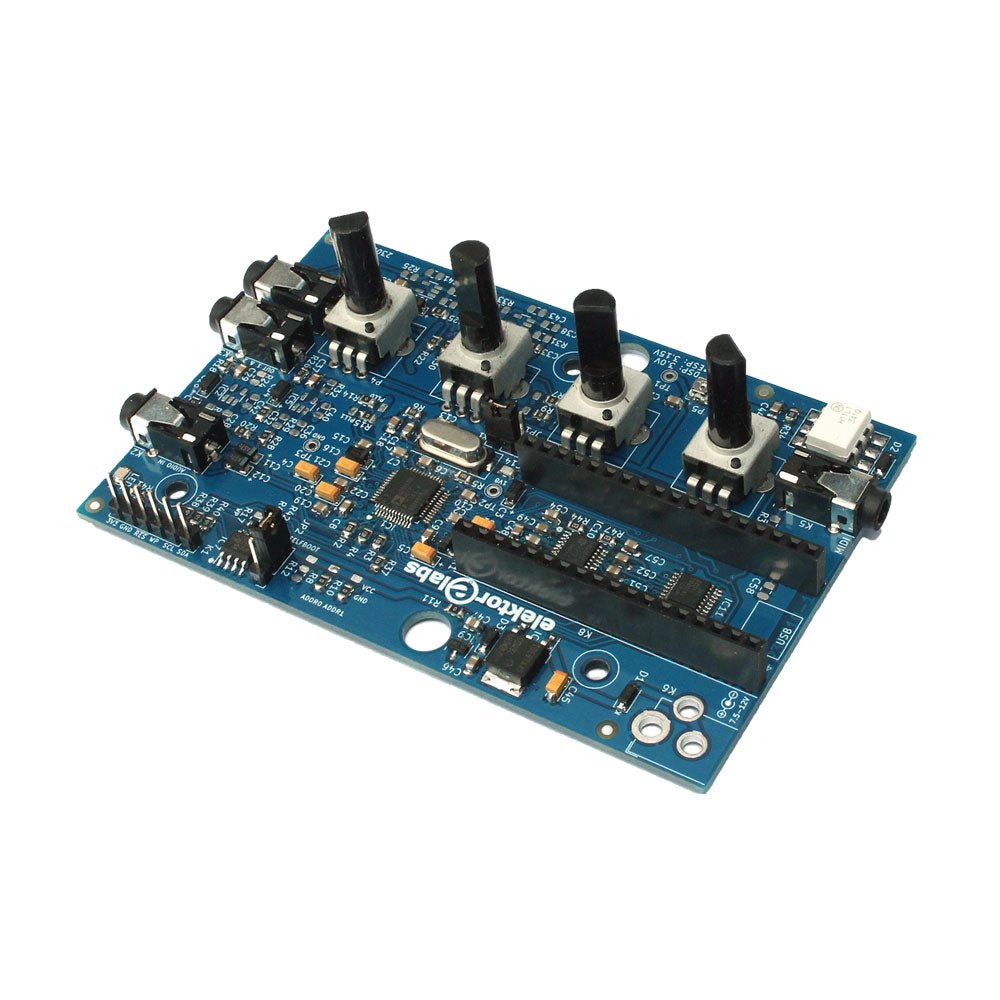

De Elektor Audio DSP FX Processor combineert een Espressif ESP32-microcontroller en een ADAU1701 Audio DSP van Analog Devices. Naast een door de gebruiker programmeerbare DSP-kern heeft de ADAU1701 hoogwaardige analoog-naar-digitaal en digitaal-naar-analoog converters ingebouwd en is hij voorzien van een I²S-poort. Dit maakt hem geschikt als hoogwaardige audio-interface voor de ESP32.
Programma's voor de ESP32 kunnen worden gemaakt met Arduino, Platform IO, CMake of door de Espressif IDF op een andere manier te gebruiken. Programma's voor de ADAU7101 audio DSP's worden gemaakt met de gratis visuele programmeertool SigmaStudio door voorgedefinieerde algoritmablokken op een canvas te slepen.
Toepassingen
- Bluetooth/Wi-Fi audio sink (bijv. luidspreker) & bron
- Gitaareffectpedaal (stompbox)
- Muzieksynthesizer
- Geluids-/functiegenerator
- Programmeerbaar cross-overfilter voor luidsprekers
- Geavanceerde audio-effectprocessor (reverb, chorus, pitch shifting, enz.)
- Audioapparaat met internetverbinding
- DSP-experimentplatform
- Draadloze MIDI
- MIDI naar CV-converter
- en nog veel meer...
Specificaties
- ADAU1701 28-/56-bit, 50-MIPS digitale audioprocessor die bemonsteringsfrequenties tot 192 kHz ondersteunt
- ESP32 32-bit dual-core microcontroller met Wi-Fi 802.11b/g/n en Bluetooth 4.2 BR/EDR en BLE
- 2x 24-bit audio-ingangen (2 V RMS, 20 kΩ)
- 4x 24-bit audio-uitgangen (0,9 V RMS, 600 Ω)
- 4x Regelpotentiometer
- MIDI in- en uitgang
- I²C-uitbreidingspoort
- Multi-mode werking
- Voeding: 5 V DC USB of 7,5-12 V DC (cilinderaansluiting, middelste pin is GND)
- Stroomverbruik (gemiddeld): 200 mA

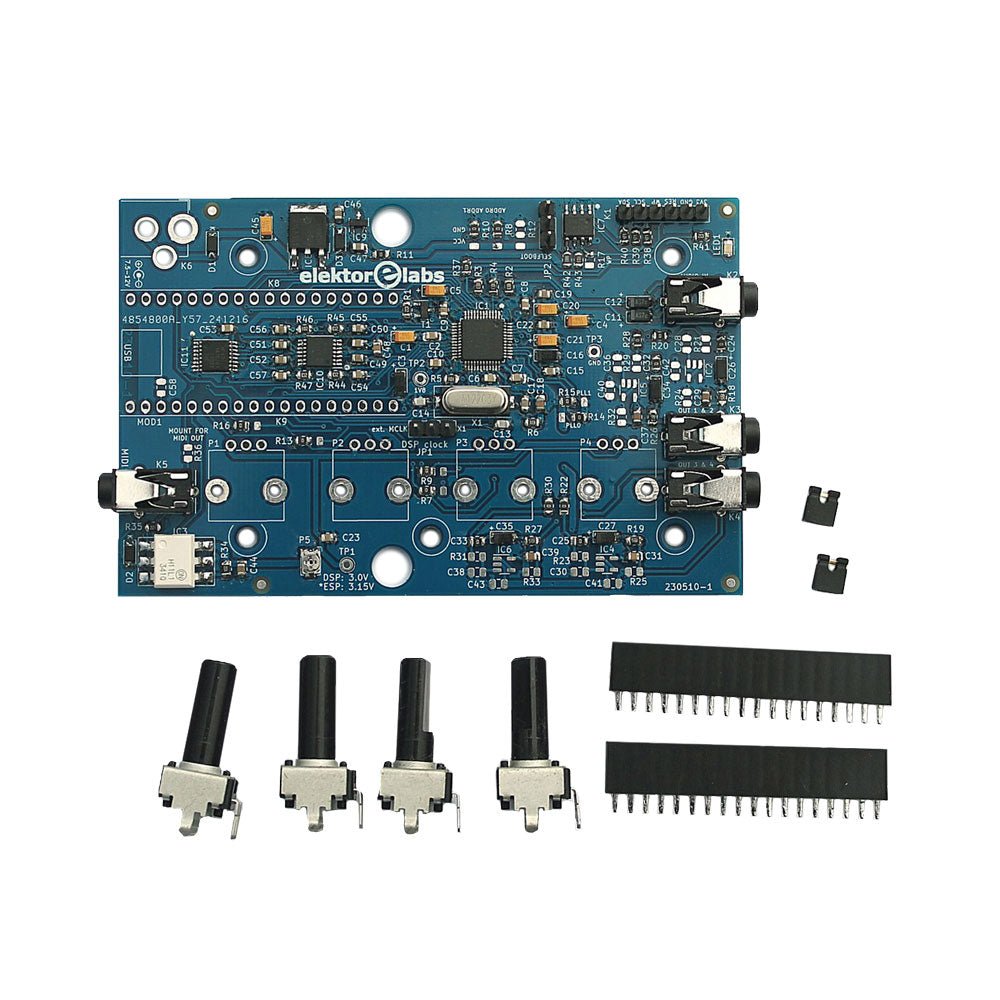

Inbegrepen
- 1x ESP32 Audio DSP FX Processor board (gemonteerd)

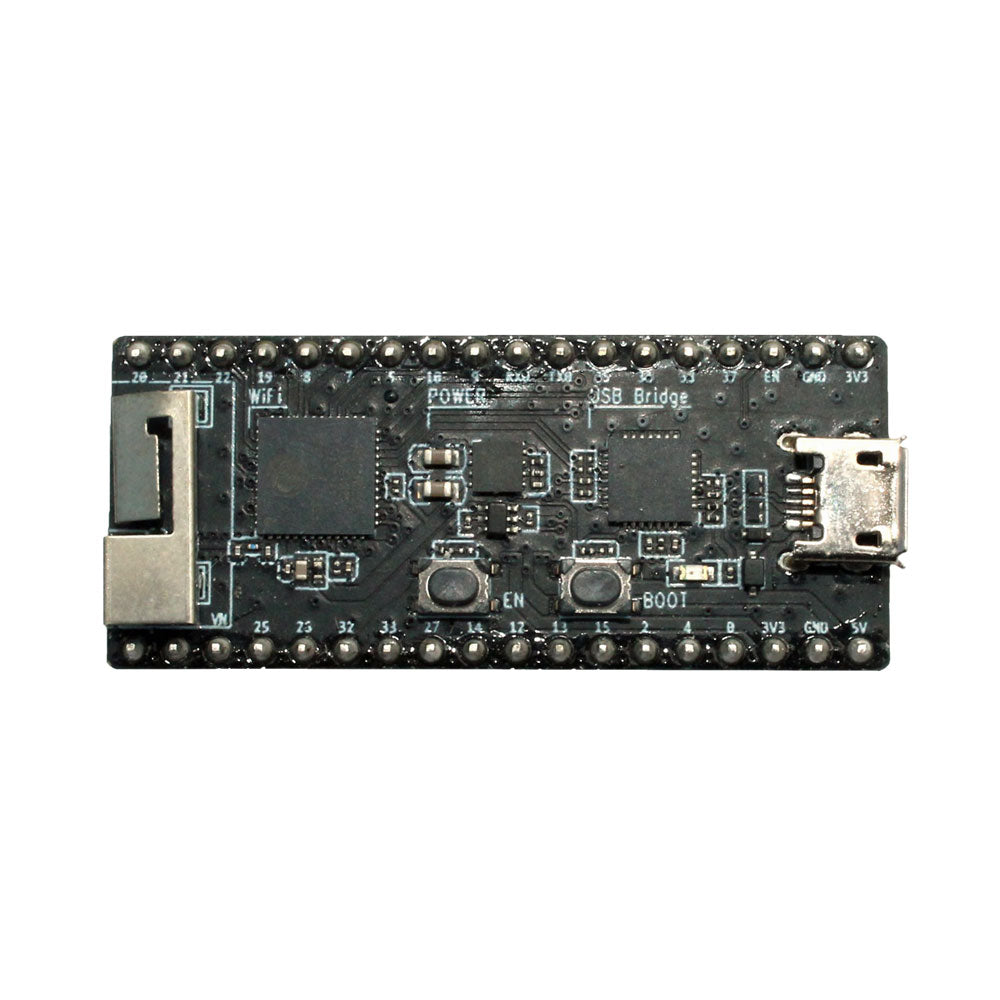

- 1x ESP32-PICO-KIT-D4
- 2x Truien
- 2x 17-pins headers (female)
- 4x 10 KB potentiometers
