Elektor Zenerdiode-tester

Omschrijving

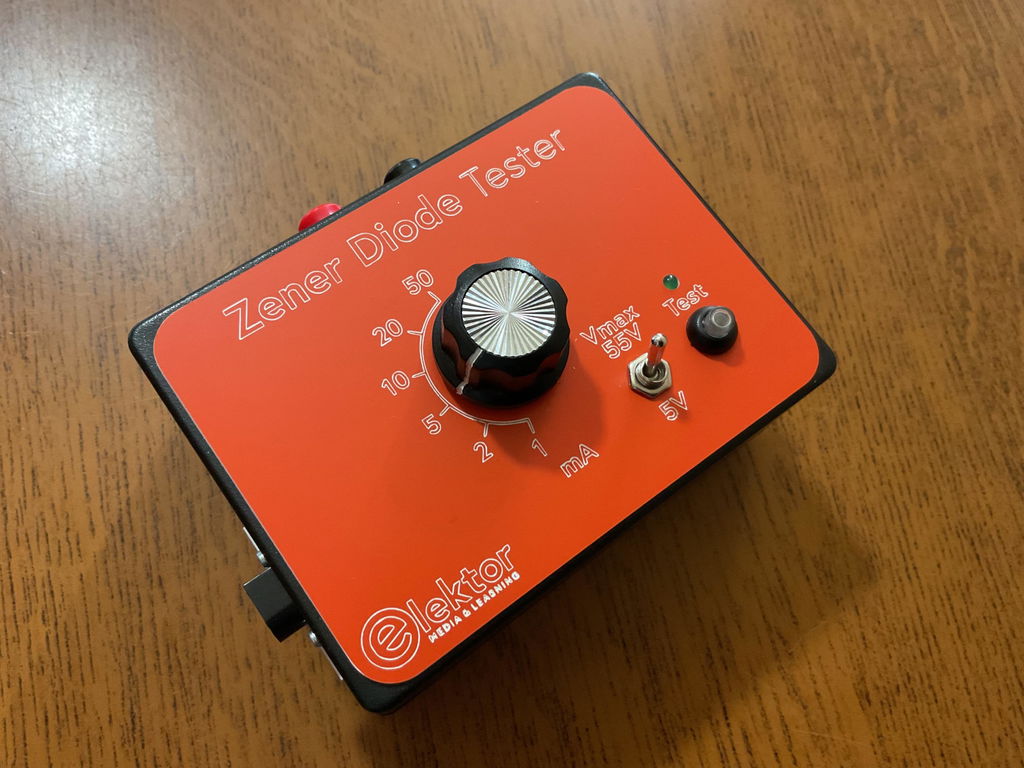

De Elektor Zenerdiode-tester is in wezen een constante-stroombron die in stappen van 1 tot 50 mA kan worden geschakeld. Hij kan worden gebruikt om zenerdiodes tot een maximum van 54 V te testen. Dankzij een 60-V step-upconverter kan het apparaat worden gevoed met de gebruikelijke 5 tot 12 V.

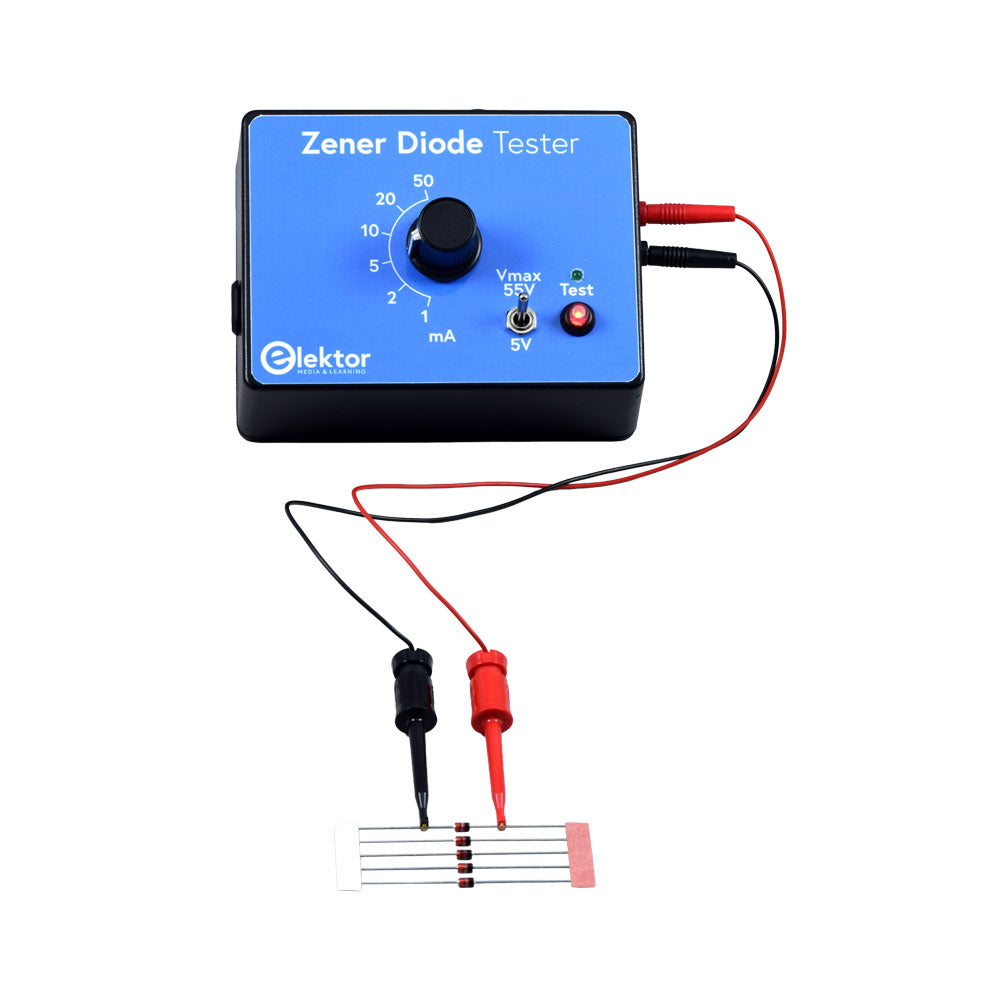

Het principe van deze tester is eenvoudig. Een zenerdiode of een ander DUT (device under test, zoals een LED) wordt gevoed door een instelbare stroombron. De spanning over het DUT kan met een multimeter worden gemeten. De spanning van de meeste (kleine) zenerdiodes wordt gespecificeerd bij een stroom van 5 mA. Afhankelijk van de toepassing kan ook de spanning bij andere stromen interessant zijn. Daarom zijn er zes stroominstellingen beschikbaar: 1, 2, 5, 10, 20 en 50 mA. LED’s worden vaak gespecificeerd bij een stroom van 20 mA.

Wat kan worden getest:

  • Of een zenerdiode defect is (kortsluiting of hoogohmig).
  • Of een zenerdiode de juiste zenerspanning heeft.
  • Hoe een zenerspanning verandert bij verschillende stromen.
  • Welke exacte spanning aanwezig is bij een geïntegreerde spanningsreferentie.
  • Of LED’s in een serieschakeling verschillen in helderheid (vandaar de stroom van 20 mA).
  • Wat de stroomversterking is bij verschillende basisstromen in (vermogens)transistoren.

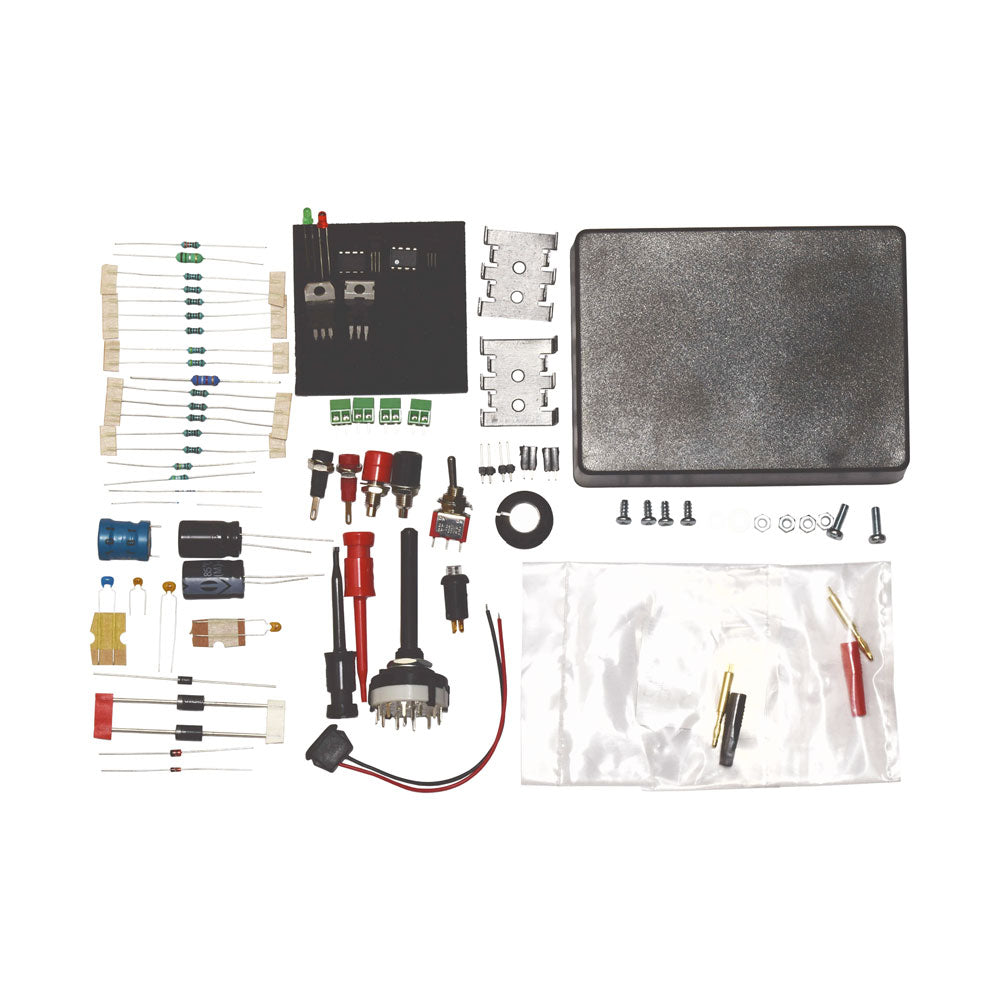

De kit bevat alle onderdelen die in de stuklijst staan vermeld, inclusief printplaat en behuizing.

Specificaties

Voedingsspanning 5…12 V/2 A (USB-C)
Voedingsstroom (Itest = 50 mA) 1,1 A bij 5 V / 412 mA bij 12 V

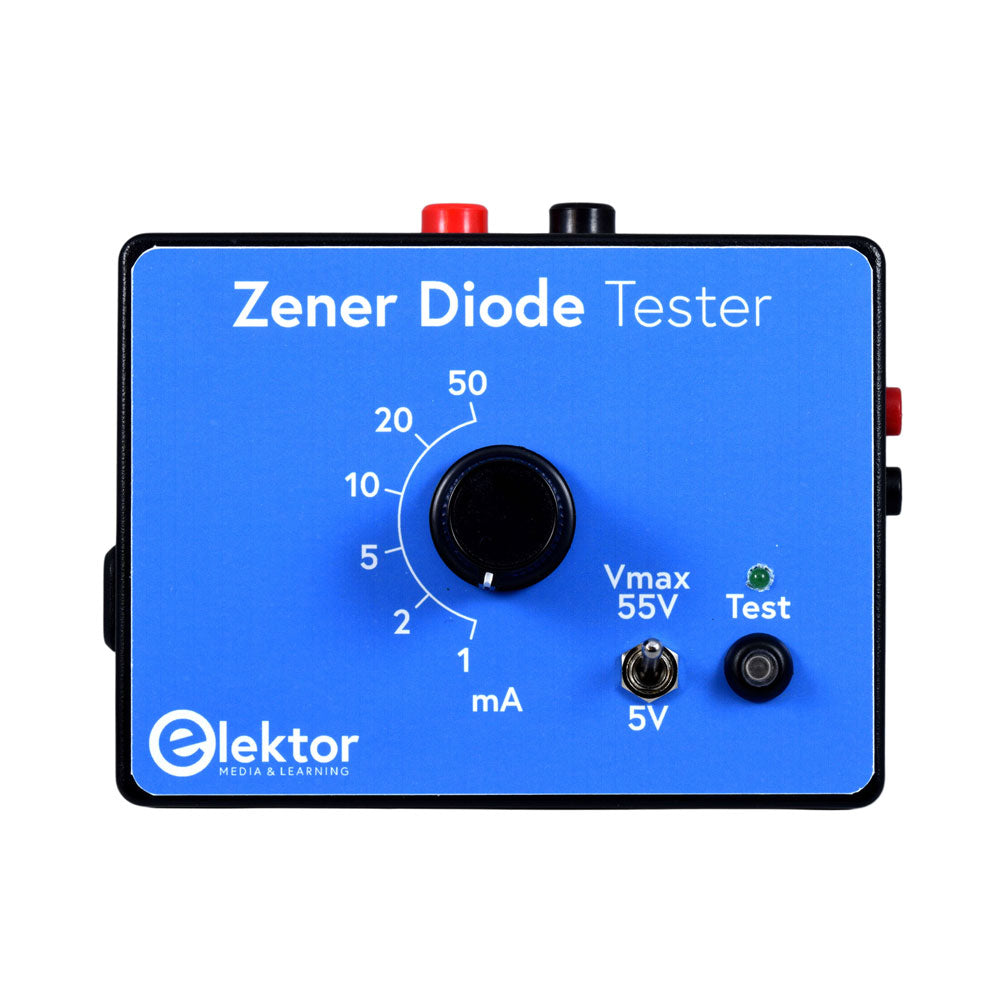

Selecteerbare stromen 1, 2, 5, 10, 20 en 50 mA
Max. testspanning >54 V bij Itest ≥1 mA
Max. uitgangsspanning 60 V bij Itest = 0 mA
Spanningslimiet bij 5 V 4,5 V bij Itest = 1 mA / 5,18 V bij Itest = 50 mA
Afmetingen (behuizing) 110 x 82 x 44 mm
Afmetingen (PCB) 105,4 x 67,3 mm

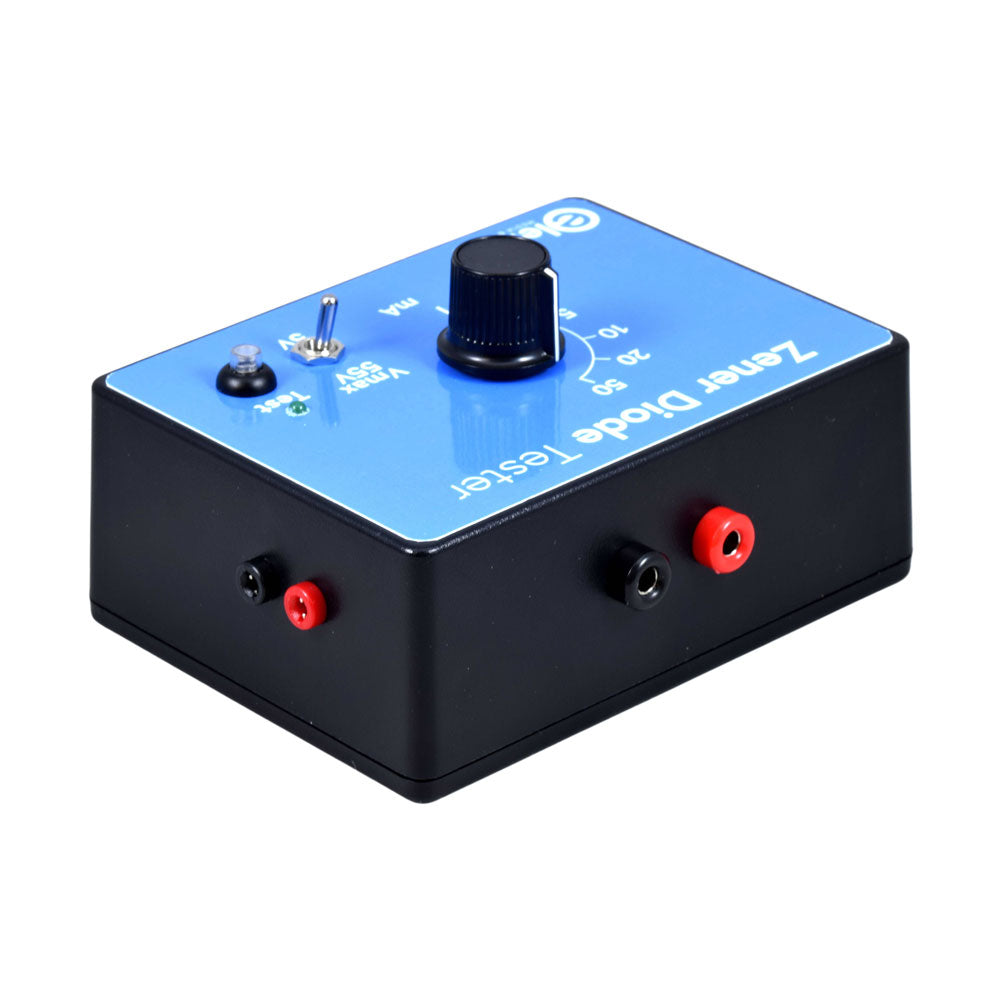

Aansluitingen 4 mm banaanstekkerbussen voor multimeter
2 mm banaanstekkerbussen voor testklemmen

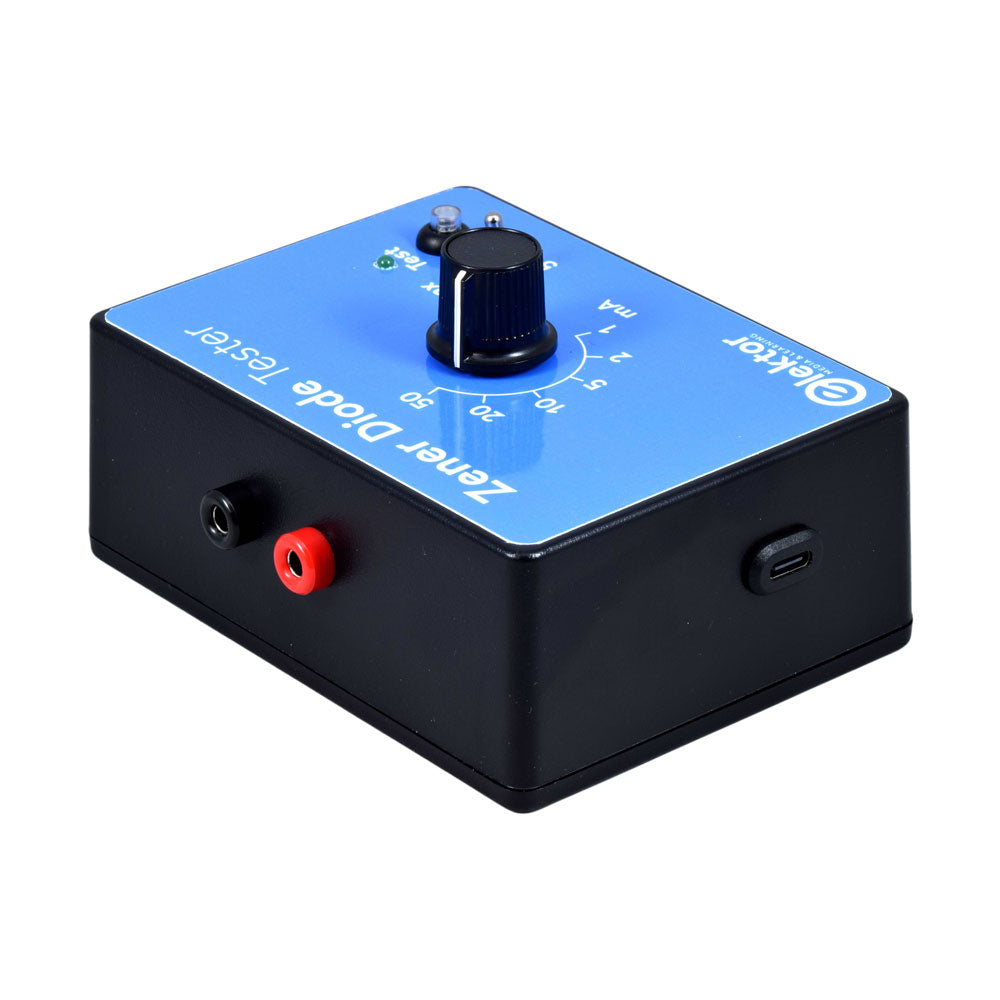

USB-C-aansluiting voor voeding

Inbegrepen

Weerstanden

  • R1 = 3.3 kΩ, 600 mW, 1%
  • R2 = 0.15 Ω, 1 W, 5%, LS 12.7 mm, ø 3.5 mm
  • R3, R8 = 180 Ω, 600 mW, 1%
  • R4, R6, R16 = 1 kΩ, 600 mW, 1%
  • R5, R19 = 47 kΩ, 600 mW, 1%
  • R7 = 3.9 kΩ, 1 W, 5%, LS 12.7 mm, ø 3.5 mm
  • R9, R10, R12 = 10 kΩ, 600 mW, 1%
  • R11, R13 = 100 Ω, 600 mW 1%
  • R14 = 249 Ω, 600 mW, 1%
  • R15 = 499 Ω, 600 mW, 1%
  • R17 = 2.49 kΩ, 250 mW, 1%
  • R18 = 4.99 kΩ, 250 mW, 1%

Condensatoren

  • C1 = 470 uF / 35 V, 20%, Ir = 1.86 A, ø 12.5 mm, LS 5 mm, ESR = 0.038 Ω (Panasonic EEUTP1V471)
  • C2 = 1 uF / 100 V, 10%, X7R, LS 5 mm
  • C3 = 2.2 nF / 50 V, 10%, X7R, LS 5 mm
  • C4, C7 = 100 nF / 100 V, 10%, X7R, LS 5 mm
  • C5 = 100 uF / 100 V, 20%, ø 14 mm max., LS 5 mm
  • C6 = 1 nF / 100 V, 10%, X7R, LS 5 mm

Inductor

  • L1 = 100 uH, Irms = 2.4 A, Isat = 3.5 A, 0.09 Ω, radial, pitch 2.5/5/10 mm, ø 14 mm max. (Kemet SBC8-101-242)

Halfgeleiders

  • D1 = MUR120G, DO-41
  • D2, D4 = STPS3150RL, DO-201AD
  • D3 = Z-diode, 18 V, 1.3 W (BZX85C18)
  • D5 = Z-diode, 5.1 V, 0.5 W (1N5231B)
  • LED1 = LED in pushbutton S1
  • LED2 = LED, green, 3 mm
  • IC1 = MC34063, DIP-8
  • IC2 = LM4040BIZ-5.0/NOPB, TO-92 (TO-226AA-3)
  • IC3 = TL051CP, DIP-8
  • T1 = BC327.25, TO-92
  • T2 = STP40NF10L, TO-220
  • T3 = IRF9510PBF, TO-220
  • T4 = 2N7000, TO-92

Overige

  • K1, K2, S1, S3 = 2-way screw terminal block, LS 3.5 mm, max. 1.5 mm²
  • connected to K1 = USB-C socket, 30 V/3 A, chassis mounted, wired, 9 x 16 mm
  • connected to K2 = Banana Connector, 2 mm, Socket, 60 VDC, Panel Mount, red (Multicomp 24.102.1)
  • connected to K2 = Banana Connector, 2 mm, Socket, 60 VDC, Panel Mount, black (Multicomp 24.102.2)
  • Test clip, red, 30 VAC/60 VDC (Hirschmann 931467101)
  • Test clip, black, 30 VAC/60 VDC (Hirschmann 931467100)
  • S1 = Pushbutton, panel mount, SPST-NO, 30 DC/100 mA, with red LED
  • S2 = Rotary Switch, 6 position, 2 pole, 30°, 250 V/150 mA
  • S3 = Toggle switch, panel mount, SPDT, solder lugs, 28 VDC
  • T2, T3 = Heat sink, 15°C/W, FK 214 SA-CB
  • Enclosure Hammond 1591XXSSBK, ABS, 110 x 82 x 44 mm
  • Knob for S2, round shaft 6 mm, ø 21 mm, with indicator line (Multicomp CP-LB21-6-6D)
  • 4 x Self-tapping screw #4-1/4", carbon steel, pan head
  • Banana plug, red, 2 mm, 60 VDC (Multicomp 25.205.1)
  • Banana plug, black, 2 mm, 60 VDC (Multicomp 25.205.2)
  • Banana socket, black 4 mm, panel mount
  • Banana socket, red 4 mm, panel mount
  • for LED1, LED2 = Pin header, 1 x 2, vertical, pitch 2.54 mm
  • for LED1, LED2 = Pin socket, 1 x 2, vertical, pitch 2.54 mm
  • for T2, T3 = M3 screw, 10 mm, steel, pan head
  • 2 x M3 washer, plain, steel
  • 4 x M3 nut
  • for IC1, IC3 = DIP-8 socket
  • Wire, black, 0.25 mm² (24 AWG), stranded 14 x 0.15 mm, 1 m
  • Wire, red, 0.25 mm² (24 AWG), stranded 14 x 0.15 mm, 1 m
  • PCB 250772-1 v1.1
