Elektor AM-zender Kit

Omschrijving

Bouw je eigen vintage radiozender

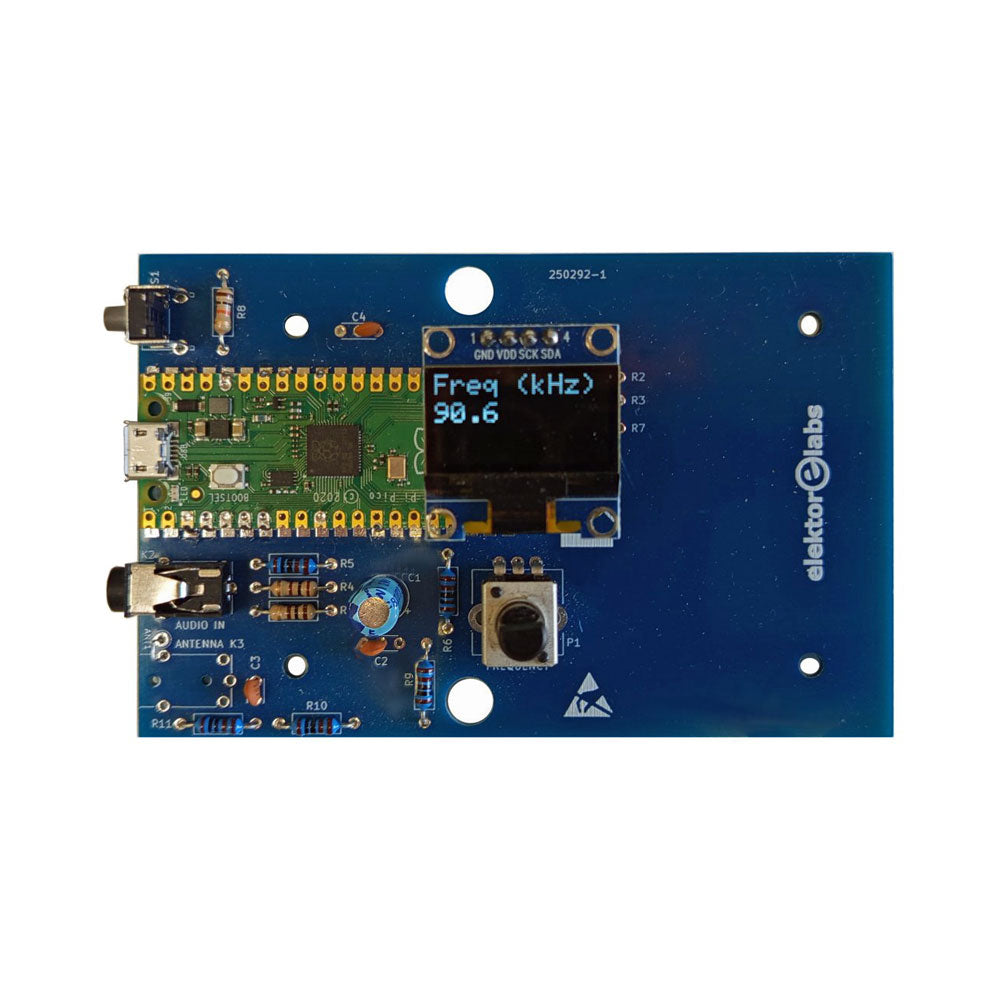

De Elektor AM-zender kit maakt het mogelijk om audio te streamen naar vintage AM-radiotoestellen. Gebaseerd op een Raspberry Pi Pico microcontroller-module kan de AM-zender uitzenden op 32 frequenties in de AM-band, van 500 kHz tot 1,6 MHz in 32 stappen van ca. 35 kHz.

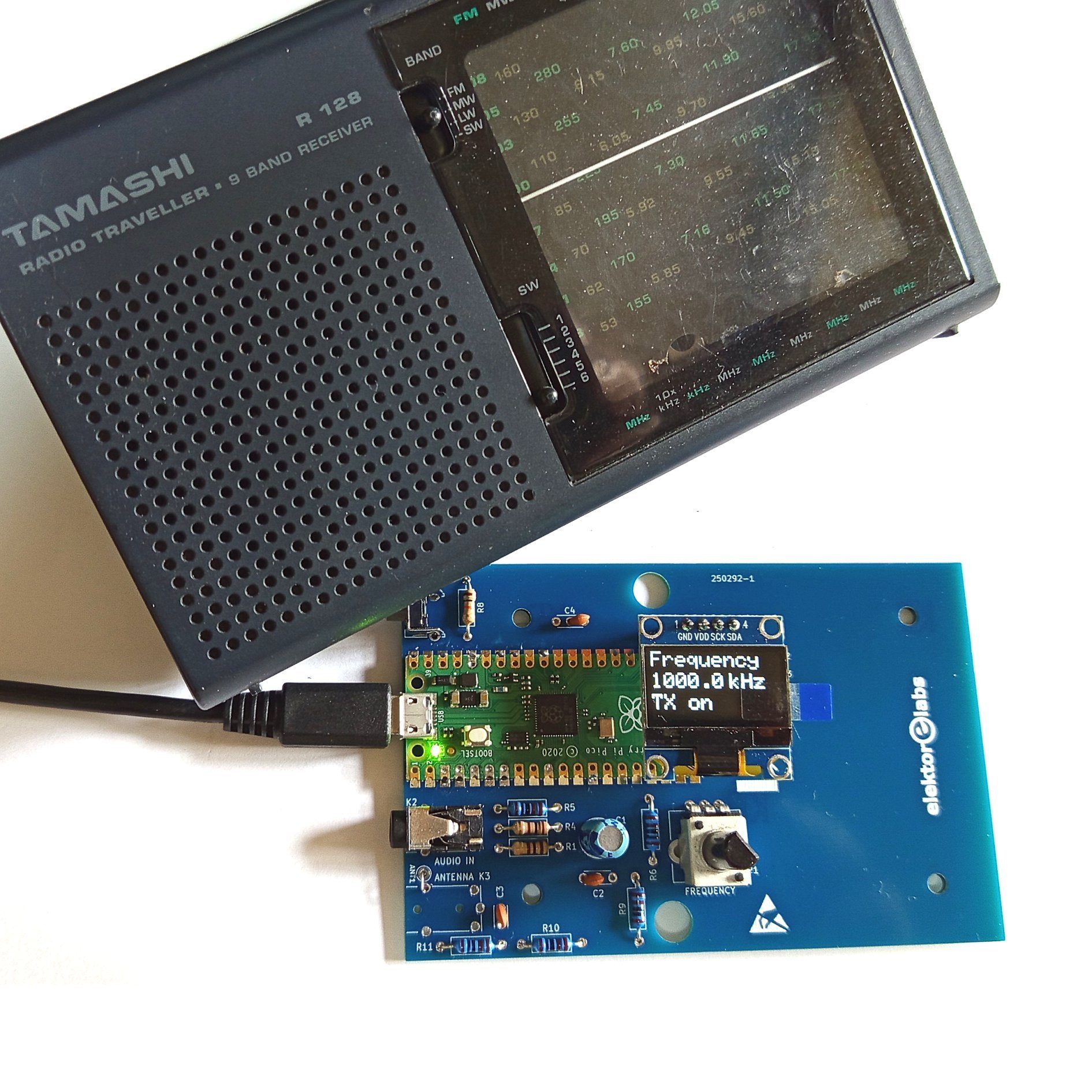

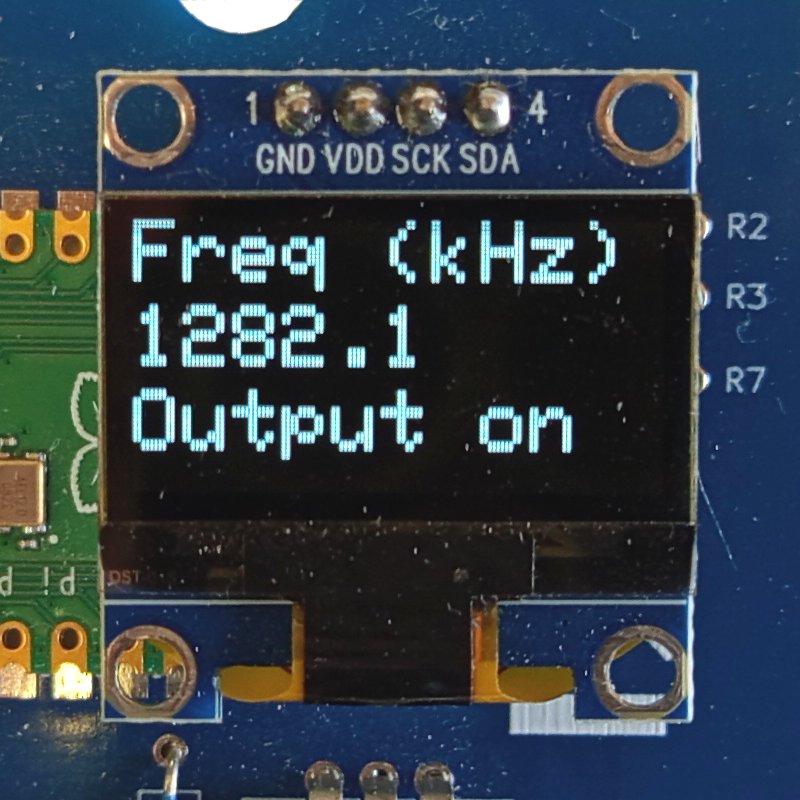

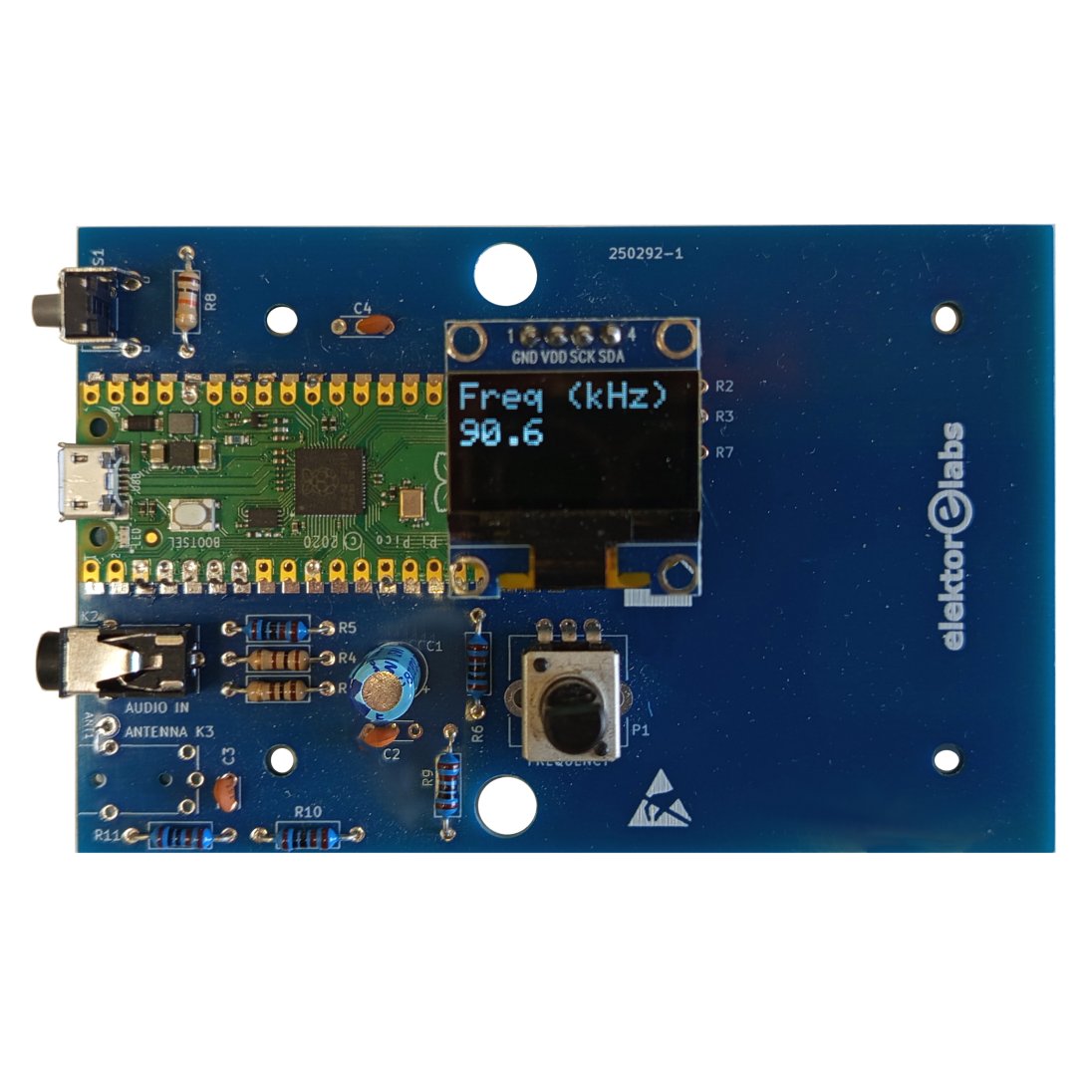

De frequentie wordt gekozen met een potentiometer en weergegeven op een 0,96" OLED-display. Een drukknop maakt het mogelijk om de zendmodus te schakelen tussen Aan en Uit. Het bereik van de zender hangt af van de antenne. De ingebouwde antenne biedt een bereik van enkele centimeters, waardoor de AM-zender dicht bij of in de radio moet worden geplaatst. Een externe lusantenne (niet inbegrepen) kan worden aangesloten om het bereik te vergroten.

De Elektor AM-zender kit wordt geleverd als een bouwpakket dat je zelf op de printplaat moet solderen.

Kenmerken

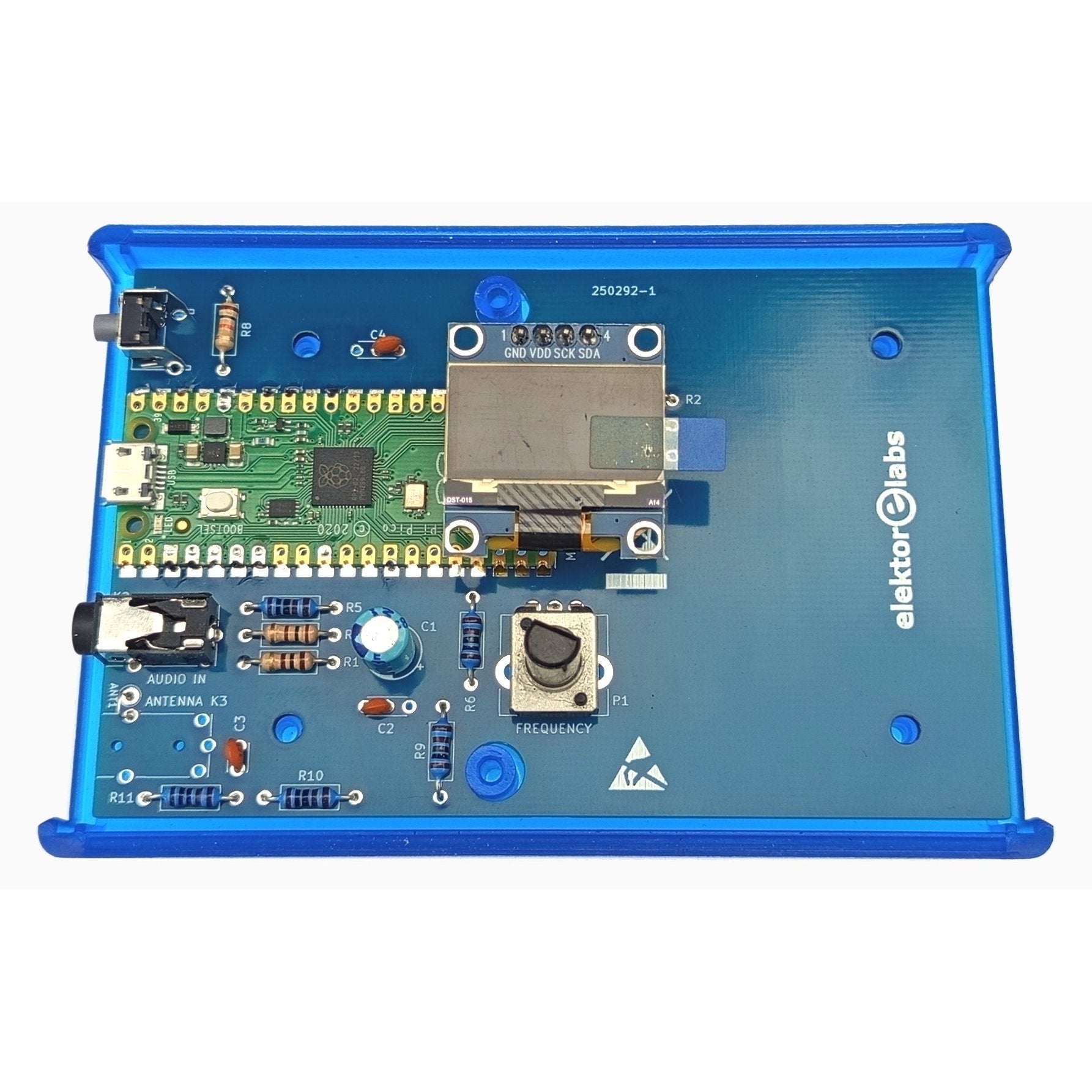

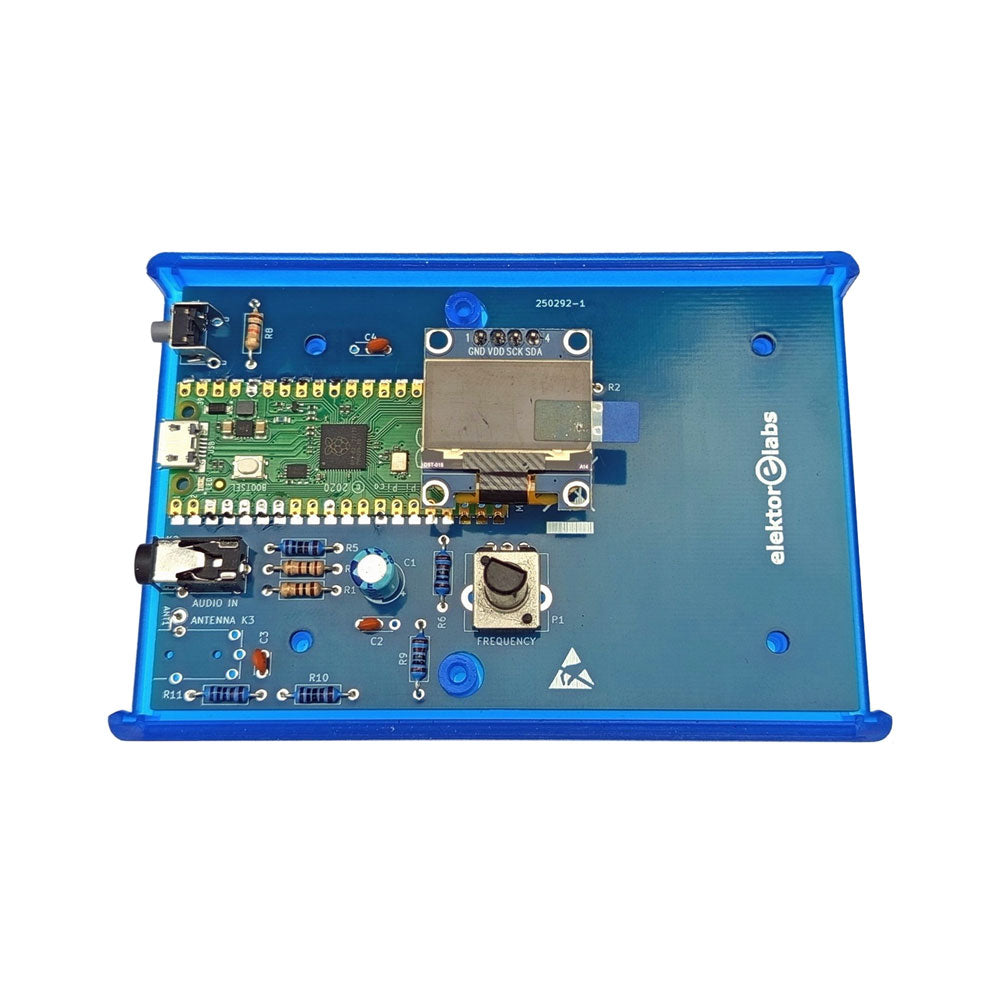

De printplaat is compatibel met een Hammond 1593N-behuizing (niet inbegrepen).
Een 5 VDC-voeding met micro-USB-connector (bijv. een oude telefoonoplader) is nodig om de kit van stroom te voorzien (niet inbegrepen). Stroomverbruik: 100 mA.

De Arduino-software (vereist het RP2040-boards-pakket van Earle Philhower) voor de Elektor AM-zenderkit plus meer informatie is beschikbaar op de Elektor Labs-pagina van dit project.

Componentenlijst

  • Weerstanden
    • R1, R4 = 100 Ω
    • R2, R3, R8 = 10 kΩ
    • R5, R6, R9, R10, R11 = 1 kΩ
    • R7 = optioneel (niet inbegrepen)
    • P1 = potentiometer 100 kΩ, lineair
  • Condensatoren
    • C1 = 22 µF 16V
    • C2, C4 = 10 nF
    • C3 = 150 pF
  • Diversen
    • K1 = 4×1 pinheader
    • K2, K3 = 3,5 mm-aansluiting
    • Raspberry Pi Pico
    • Drukknop, haaks gemonteerd
    • 0,96" monochroom I²C OLED-display
    • PCB 150292-1
Productformulier

Bouw je eigen vintage radiozender De Elektor AM-zender kit maakt het mogelijk om audio te streamen naar vintage AM-radiotoestellen. Gebaseerd... Lees meer

Pre-order

€ 34,95 € 29,95 (incl. BTW)
Leden identiek

    Details

    SKU: 21221
    EAN: 7442105135110

    Omschrijving

    Bouw je eigen vintage radiozender

    De Elektor AM-zender kit maakt het mogelijk om audio te streamen naar vintage AM-radiotoestellen. Gebaseerd op een Raspberry Pi Pico microcontroller-module kan de AM-zender uitzenden op 32 frequenties in de AM-band, van 500 kHz tot 1,6 MHz in 32 stappen van ca. 35 kHz.

    De frequentie wordt gekozen met een potentiometer en weergegeven op een 0,96" OLED-display. Een drukknop maakt het mogelijk om de zendmodus te schakelen tussen Aan en Uit. Het bereik van de zender hangt af van de antenne. De ingebouwde antenne biedt een bereik van enkele centimeters, waardoor de AM-zender dicht bij of in de radio moet worden geplaatst. Een externe lusantenne (niet inbegrepen) kan worden aangesloten om het bereik te vergroten.

    De Elektor AM-zender kit wordt geleverd als een bouwpakket dat je zelf op de printplaat moet solderen.

    Kenmerken

    De printplaat is compatibel met een Hammond 1593N-behuizing (niet inbegrepen).
    Een 5 VDC-voeding met micro-USB-connector (bijv. een oude telefoonoplader) is nodig om de kit van stroom te voorzien (niet inbegrepen). Stroomverbruik: 100 mA.

    De Arduino-software (vereist het RP2040-boards-pakket van Earle Philhower) voor de Elektor AM-zenderkit plus meer informatie is beschikbaar op de Elektor Labs-pagina van dit project.

    Componentenlijst

    • Weerstanden
      • R1, R4 = 100 Ω
      • R2, R3, R8 = 10 kΩ
      • R5, R6, R9, R10, R11 = 1 kΩ
      • R7 = optioneel (niet inbegrepen)
      • P1 = potentiometer 100 kΩ, lineair
    • Condensatoren
      • C1 = 22 µF 16V
      • C2, C4 = 10 nF
      • C3 = 150 pF
    • Diversen
      • K1 = 4×1 pinheader
      • K2, K3 = 3,5 mm-aansluiting
      • Raspberry Pi Pico
      • Drukknop, haaks gemonteerd
      • 0,96" monochroom I²C OLED-display
      • PCB 150292-1

    Customer Reviews

    Based on 1 review
    0%
    (0)
    100%
    (1)
    0%
    (0)
    0%
    (0)
    0%
    (0)
    R
    Rudolf F.
    Nettes Spielzeug

    Der Bausatz funkioniert.
    Das Layout ist nicht so toll geworden. Zwei von drei keramischen Kondensatoren haben 3 Löcher, um 2,5 bzw. 5 mm Raster Bauteile verwenden zu können.
    Warum nicht auch bei C3?
    Denn geliefert werden allle 3 Cs mit 5mm Raster.
    Es hätte ein Jumper auch nicht geschadet, um die integrierte Antenne anschliessen zu können, statt löten zu müssen.

    Ich habe die Software verbessert, denn im AM Bereich ist in Europa das 9 kHz-Kanalraster üblich. Das funkioniert auch viel besser, denn wenn man 128 Schritte des ADC verwendet, geht das hervorragend auf und man kann von 504 - 1647 kHz sauber durchstimmen. Damit kann man gleich die Frequenzgrenzen des Empfängers testen.
