De SDRplay RSPdx-R2 is een breedbandige, volledig uitgeruste 14-bit SDR-ontvanger met één tuner die het volledige RF-spectrum van 1 kHz tot 2 GHz bestrijkt, met een spectrumbereik tot 10 MHz. Hij bevat drie antennepoorten, waarvan er twee SMA-connectoren gebruiken en werken over het volledige bereik van 1 kHz tot 2 GHz, en de derde een BNC-connector heeft die werkt tot 200 MHz.
De RSPdx-R2 is een verbeterde versie van de RSPdx met verdere ontwerpverbeteringen voor gebruik bij frequenties lager dan 2 MHz. De RSPdx-R2 is gehuisvest in een stevige stalen behuizing en biedt, naast de functionaliteit van de RSP1B, drie softwarematig selecteerbare antenne-ingangen en een externe klokingang. Hij biedt uitstekende prestaties op HF- en VHF-frequenties tot wel 2 GHz. De RSPdx-R2 ondersteunt ook een "HDR-modus" die geoptimaliseerd is voor de veeleisende radio-ontvangstomstandigheden onder de 2 MHz.
De RSPdx-R2 introduceert, in combinatie met de eigen software van SDRplay, een speciale HDR-modus (High Dynamic Range) voor ontvangst binnen geselecteerde banden onder de 2 MHz. De HDR-modus levert verbeterde intermodulatieprestaties en minder storende signalen voor die uitdagende banden.
Kenmerken
Bestrijkt alle frequenties van 1 kHz via VLF, LF, MW, HF, VHF, UHF en L-band tot 2 GHz, zonder onderbrekingen
Ontvang, bewaak en neem tot 10 MHz spectrum tegelijk op
Aanzienlijk verbeterde ruisprestaties onder 1 MHz (d.w.z. voor sommige MF, LF en lager)
Verbeterd dynamisch bereik onder 2 MHz, zowel in tunermodus als HDR-modus
HDR-modus onder 2 MHz biedt voordelen op het gebied van algemeen dynamisch bereik en selectiviteit
Softwarematig selecteerbare keuze uit 3 antennepoorten
Externe klokingang voor synchronisatiedoeleinden, of aansluiting op GPS-referentieklok voor extra frequentienauwkeurigheid
Uitstekend dynamisch bereik voor uitdagende ontvangstomstandigheden
Gratis gebruik van Windows-gebaseerde SDRuno-software (raadpleeg de website voor ondersteunde versies)
Gratis gebruik van SDRconnect SDR- en serversoftware voor Windows, MacOS en Linux (raadpleeg de website voor ondersteunde versies)
Ondersteuning voor multiplatform drivers en API's, waaronder Windows, Linux, Mac en Raspberry Pi 4/5
Sterk en groeiend softwareondersteuningsnetwerk
Gekalibreerde S-meter/RF-vermogens- en signaal-ruisverhoudingsmeting met SDRuno (inclusief datalogging naar .CSV-bestanden)
Gedocumenteerde API beschikbaar voor demodulator- of applicatieontwikkeling op meerdere platforms
Toepassingen (Amateur)
Luisteren naar kortegolfradio
Uitzending DX (AM/FM/TV)
Panadaptor
Vliegtuigen (ADS-B en ATC)
Slow Scan TV
Monitoring van multi-amateurbanden
WSPR & digitale modi
Weerfax (HF en satelliet)
Satellietmonitoring
Geostationaire omgevingssatellieten
Trunked radio
Monitoring van nutsbedrijven en hulpdiensten
Snelle en effectieve antennevergelijking
Toepassingen (Industrieel)
Spectrum Analyser
Bewaking
Draadloze microfoonbewaking
RF-meting
IoT-ontvangerketen
Signaalregistratie
RFI/EMC-detectie
Bewaking van de uitzendintegriteit
Spectrumbewaking
Vermogensmeting
Toepassingen (Educatief/Wetenschappelijk)
Onderwijs
Ontwerp van ontvangers
Radioastronomie
Passieve radar
Ionosonde
Spectrumanalysator
Ontvanger voor IoT-sensorprojecten
Antenneonderzoek
Specificaties
Frequentiebereik
1 kHz – 2 GHz
Antenne-aansluiting
SMA
Antenne-impedantie
50 ohm
Stroomverbruik (typisch)
190 mA bij >60 MHz (excl. Bias-T)120 mA bij <60 MHz (excl. Bias-T)
USB-aansluiting
USB-B
Maximaal ingangsvermogen
+0 dBm Continu+10 dBm korte duur
ADC-samplefrequenties
2-10,66 MSPS
ADC-aantal bits
14 bit 2-6,048 MSPS12 bit 6,048-8,064 MSPS10 bit 8,064-9,216 MSPS8 bit >9,216 MSPS
Bias-T
4,7 V100 mA gegarandeerd
Referentie
0,5 ppm 24 MHz TCXOFrequentiefout trimbaar tot 0,01 ppm in het veld
Bedrijfstemperatuur
−10˚C tot +60˚C
Afmetingen
113 x 94 x 35 mm
Gewicht
315 g
Downloads
Datasheet
Software
RSPdx-R2 vs RSPduo
RSPdx-R2
RSPduo
Continue dekking van 1 kHz tot 2 GHz
✓
✓
Tot 10 MHz zichtbare bandbreedte
✓
✓
14-bits ADC siliciumtechnologie plus meerdere krachtige ingangsfilters
✓
✓
Softwarematig selecteerbare AM/FM & DAB broadcast band notch filters
✓
✓
4,7 V Bias-T voor voeding van externe antenneversterker
✓
✓
Voedt de USB-kabel met een eenvoudige aansluiting type B
✓
✓
50Ω SMA-antenne-ingang(en) voor werking van 1 kHz tot 2 GHz (softwarematig instelbaar)
2
2
Extra softwarematig selecteerbare Hi-Z ingang voor werking tot 30 MHz
✓
Extra softwarematig selecteerbare 50Ω BNC-ingang voor werking tot 200 MHz
✓
Extra LF/VLF-filter voor onder 500 kHz
✓
24 MHz referentieklokingang (+ uitgang op RSPduo)
✓
✓
Dubbele tuners voor ontvangst op 2 totaal onafhankelijke 2 MHz-bereiken
✓
Dubbele tuners voor diversiteitsontvangst met SDRuno
✓
Robuuste zwartgelakte stalen behuizing
✓
✓
Algemene prestaties onder 2 MHz voor MW en LF
++
+
Meerdere gelijktijdige toepassingen
+
++
Prestaties in uitdagende fading-omstandigheden (*met gebruik van diversiteitsafstemming)
+
*++
Features Volgt CAN V2.0B tot 1 Mb/s Industriële standaard 9 pins sub-D connector OBD-II en CAN standaard pinout selecteerbaar. Verwisselbare chip select pin Verwisselbare CS pin voor TF-kaartslot Verwisselbare INT pin Schroef terminal die gemakkelijk aan te sluiten CAN_H en CAN_L Arduino Uno pin headers Micro SD kaarthouder 2 Grove connectoren (I2C en UART) SPI-interface tot 10 MHz Standaard (11 bit) en uitgebreide (29 bit) data en remote frames Twee ontvangstbuffers met geprioriteerde berichtopslag
Features
ATmega32U4 met Arduino Leonardo bootloader op het bord
MCP2515 CAN Bus controller en MCP2551 CAN Bus transceiver
OBD-II en CAN standaard pinout selecteerbaar op de sub-D connector
Compatibel met Arduino IDE
Parameter
Waarde
MCU
ATmega32U4(met Arduino Leonardo bootloader)
Kloksnelheid
16 MHz
Flashgeheugen
32 KB
SRAM
2,5 KB
EEPROM
1 KB
Bedrijfsspanning?CAN-BUS?
9 V - 28 V
Bedrijfsspanning?MicroUSB?
5 V
Invoer Interface
sub-D
Inclusief
CANBed PCBA
sub-D connector
4PIN aansluiting
2 x 4PIN 2.0 Aansluiting
1 x 9x2 2.54-kopje
1 x 3x2 2.54-kopje
De starterkit voor Jetson Nano is een van de beste kits voor beginners om aan de slag te gaan met Jetson Nano. Deze kit bevat een MicroSD-kaart van 32 GB, een adapter van 20 W, een 2-pins jumper, een camera en een micro-USB-kabel.
Kenmerken
32 GB krachtige MicroSD-kaart
5 V/4 A voeding met 2,1 mm DC-cilinderconnector
2-pins jumper
Raspberry Pi-cameramodule V2
Micro-B naar Type-A USB-kabel met DATA ingeschakeld
The universal 4 Pin connector is a white 4-pin buckled connector used on Stem, Twigs and Grove cables. The pin spacing is 2 mm. There are 10 connectors per bag. They can be used in DIY projects.
Features Selectable output format: Uart or Wiegand. 4Pins Electronic Brick Interface High Sensitivity Specifications Dimensions: 44 mm x 24 mm x9.6 mm Weight: 15 g Battery: Exclude Voltage: 4.75 V - 5.25 V Working Frequency: 125 kHz Sensing Distance(Max): 70 mm TTL Output: 9600 baud rate, 8 data bits, 1 stop bit, and no verify bit Wiegand Output: 26 bits Wiegand format, 1 even verify bit, 24 data bits, and 1 odd verify bit
Grove 3-Axis Digitale Versnellingsmeter (LIS3DHTR) is een goedkope 3-Axis versnellingsmeter in een bundel van Grove producten. Het is gebaseerd op de LIS3DHTR chip die meerdere bereiken en interfaces selectie biedt. Het is niet te geloven dat zo'n kleine 3 assige versnellingsopnemer I²C, SPI en ADC GPIO interfaces kan ondersteunen, wat betekent dat u elke manier kunt kiezen om verbinding te maken met uw ontwikkelbord. Bovendien kan deze versnellingsmeter ook de omringende temperatuur monitoren om de daardoor veroorzaakte fout af te stellen. Features Metingsbereik: ±2g, ±4g, ±8g, ±16g, selectie van meerdere bereiken. Meervoudige interfaces optie: Grove I²C interface, SPI interface, ADC interface. Temperatuur instelbaar: in staat om aan te passen en af te stemmen de fout veroorzaakt door temperatuur. 3/5V voeding Specificaties Voeding 3/5V Interfaces IC/SPI/GPIO ADC I²C adres Standaard 0x19, kan worden gewijzigd in 0x18 wanneer SDO Pin wordt verbonden met GND ADC GPIO stroomingang 0-3.3V Onderbreking Een onderbrekingsspeld gereserveerd SPI-Modus instellen Sluit de CS-Pin aan op GND Inclusief 1x Grove 3-Axis Digitale Versnellingsmeter (LIS3DHTR) 1x Grove kabel Downloads LIS3DHTR Datasheet Hardwareschema Arduino-bibliotheek
Unlike most kits, the Grove Beginner Kit for Arduino is an all-in-one kit, no breadboard, no soldering, even no wiring is needed. The kit is powered by one Arduino compatible Board (Seeeduino Lotus) together with 10 additional Grove Arduino sensors all in one piece of the board. All the modules have been connected to the Seeeduino(Microcontroller) through the PCB stamp holes so no Grove cables are needed to connect. This is perfect for educational fields where frustrating wiring and soldering are no longer needed. Of course, you can also take the modules out and use Grove cables to connect the modules. You can build any Arduino project you like with this Grove Beginner Kit For Arduino. Included in Kit: 1 x Grove Beginner Kit For Arduino Board 1 x Micro USB Cable 6 x Grove Cables Included onboard: 1 x Grove - LED 1 x Grove - Buzzer 1 x Grove - OLED Display 0.96' 1 x Grove - Button 1 x Grove - Rotary Potentiometer 1 x Grove - Light 1 x Grove - Sound 1 x Grove - Temperature & Humidity Sensor 1 x Grove - Air Pressure Sensor 1 x Grove - 3-Axis Accelerator 1 x Seeeduino Lotus
Toepassingen
Geschikt voor Arduino beginners
Geschikt voor infraroodsturing en bewegingsdetectie
Geschikt om aan de slag te gaan met open-source hardware en Arduino codering
Deel Lijst
1x Grove - Waterverstuiving
1x Grove - Mini Ventilator

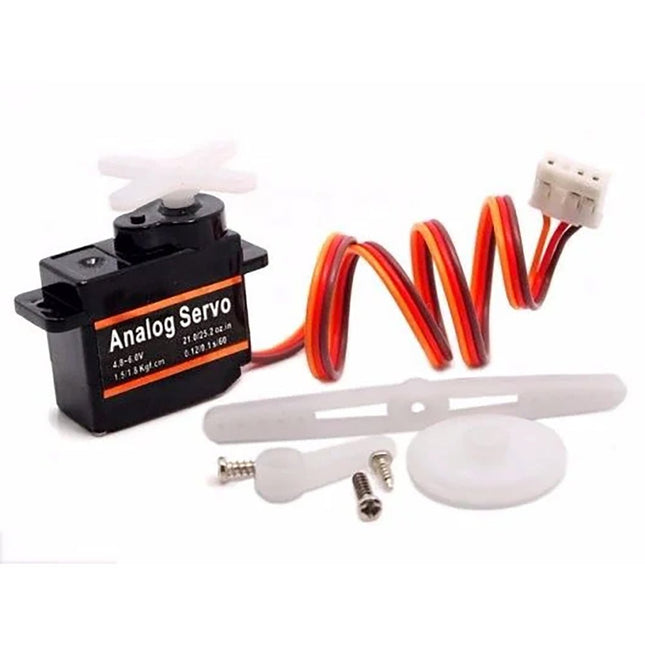

1x Grove - Servo
1x Grove - Ultrasone Afstandssensor
1x Grove - Infrarood Ontvanger
1x Grove - Mini PIR Bewegingssensor
1x Grove - Groene Wikkel
1x Grove - Blauwe Wikkel
5x Grove kabel
1x Infrarood Remote Control Key
1x Ultrasone sensor beugelset
1x motorbeugelset
1x Servo Basis
Let op: Dit is een uitbreidingsset voor de Seeed Studio Grove Beginner Kit voor Arduino.
This Grove CAN-BUS Module based on GD32E103 adopts a brand-new design, uses the cost-effective and high-performance GD32E103 microcontroller as the main control and cooperates with a firmware we wrote to complete the function of the serial port to CAN FD. Features
Support CAN communication: Implements CAN FD at up to 5 Mb/s
Easy to program: Support AT command which enables simple serial port programming
Grove ecosystem: 20 x 40 x 10 mm small size, 4-pin Grove connector to plug and play, Arduino compatible This Grove CAN-BUS Module supports CAN FD(CAN with Flexible Data-Rate) communication, which is an extension to the original CAN protocol as specified in ISO 11898-1 that responds to increased bandwidth requirements in automotive networks. In CAN FD, the data rate (i.e. number of bits transmitted per second) is increased to be 5 times faster than the classic CAN (5 Mbit/s for the data payload only, the arbitration bit rate is still limited to 1Mbit/s for compatibility). It supports AT command which enables simple serial port programming. This Grove CAN-BUS Module is based on GD32E103 with a frequency up to 120 MHz. It has a flash size from 64 KB to 128 KB and an SRAM size from 20 KB to 32 KB. Applications Car hacking: allows different parts of the vehicle to talk to each other, including the engine, the transmission, and the brakes. Windows, doors, and mirror adjustment. 3D Printers Building automation Lighting control systems Medical instruments and equipment Specifications MCU GD32E103 UART baud rate Up to 115200 (default 9600) CAN FD baud rate Up to 5 Mb/s Indicator TX and RX led Working voltage 3.3 V Grove connector 4-pin Grove connector to plug and play Size 20 x 40 x 10 mm Downloads Datasheet GitHub
De Grove Capacitieve Vingerafdrukscanner/Sensor is gebaseerd op de KCT203 Halfgeleider vingerafdrukherkenning module, met inbegrip van een krachtige MCU, een verticale RF push-type vingerafdruksensor, en een touch sensing device.Deze module biedt vele voordelen, zoals kleine afmetingen, kleine vingerafdruksjabloon, laag stroomverbruik, hoge betrouwbaarheid, snelle vingerafdrukherkenning, enz. Bovendien is het vermeldenswaard dat er een mooi RGB-lampje rond deze module zit om aan te geven of de vingerafdrukherkenning geslaagd is.Het systeem is uitgerust met een krachtig vingerafdrukalgoritme, en de zelflerende functie is opmerkelijk. Na elke succesvolle vingerafdruk herkenning, kan de nieuwste uitdaging kenmerk waarden worden geïntegreerd in de vingerafdruk database om voortdurend verbeteren van de vingerafdruk kenmerken, waardoor de ervaring beter.Toepassingen
Vingerafdruk slot apparaten: deursloten, kluizen, stuurwiel sloten, hangsloten, pistool sloten, etc.
Vingerafdruk sign-in, toegangscontrole systeem
Specificaties
CPU
GD32
Opslag vingerafdruksjablonen
Max. 100
Connector
Grove UART
Sensor Resolutie
508 DPI
Sensor Pixel
160x160
Het percentage foute weigeringen
<1%
Het percentage onterechte aanvaardingen
<0.005%
Reactietijd overeenkomst (1:N-modus)
<350ms
Reactietijd wedstrijd (1:1-modus)
<7ms
Sensor grootte
?14.9mm
Kadergrootte
? 19mm
Power Consumption
Volledige snelheid: ?40 mA; Slaap: ?12 uA
Bedrijfsspanning
3,3 V / 5 V
Bedrijfstemperatuur
-20 ~ 70 ?
ESD-bescherming
Niet-contact 15 KV, contact 8 KV
Inbegrepen
1x KCT203 halfgeleider vingerafdrukherkenningsmodule
1x Sensor kabel
1x Grove kabel
1x Grove driver bord
Documentatie
Grove Capacitieve Vingerafdrukscanner/Sensor eagle bestand
Grove Capacitieve Vingerafdrukscanner/Sensor code
Wiki
Features NDIR CO2-sensortechnologie: ingebed in Sensirion SCD30 Multi-functie: Integreert temperatuur- en vochtigheidssensor op dezelfde sensormodule Hoge precisie en grote meetnauwkeurigheid: ±(30 ppm + 3%) tussen 400 ppm en 10000 ppm Superieure stabiliteit: Detectie met twee kanalen Eenvoudige projectbediening: Digitale interface I²C, Breadboard-vriendelijk, Grove-compatibel Beste prestatie-prijs verhouding Toepassingsideeën Luchtzuiveraar Milieubewaking Milieubewakingssysteem voor planten Arduino weerstation
De Grove DHT11 Temperatuur & Vochtigheid Sensor is een hoogwaardige, betaalbare digitale temperatuur & vochtigheid sensor gebaseerd op de DHT11 module.Het is de meest voorkomende temperatuur en vochtigheid module voor Arduino en Raspberry Pi. Het wordt op grote schaal verkozen door hardware enthousiastelingen vanwege de vele voordelen, zoals een laag stroomverbruik en een uitstekende stabiliteit op lange termijn. Relatief hoge meetnauwkeurigheid kan worden verkregen tegen een zeer lage kostprijs.Het single-bus digitale signaal wordt uitgevoerd via de ingebouwde ADC, waardoor de I/O-bronnen van de besturingskaart worden gespaard.Features
Afmetingen: 40 x 20 x 8 mm
Gewicht: 10 g
Batterij: Exclusief
Ingangsspanning: 3,3 V & 5 V
Stroomsterkte: 1.3 mA- 2.1 mA
Vochtigheidsbereik: 5% - 95% RH
Bepaling Temperatuurbereik: -20 ? - 60 ?
Features Grove Compatibel 3.5mm aansluiting 6 wegwerp oppervlakte elektroden Voedingsspanning: 3,3V-5V 1000mm kabelkabels Geen extra stroomvoorziening Specificaties Afmetingen: 140 mm x 100 mm x 30 mm Gewicht: 45 g Batterij: Exclusief Onderdelenlijst 1 x Grove - EMG Detector 1 x Grove kabel 6 x eenmalige elektrode 1 x DC jack naar knop connector kabel 1000mm
Features Ondersteunt NMEA en U-Blox 6 protocollen. Laag stroomverbruik Baudrates configureerbaar Grove UART-interface Specificaties Afmetingen 40 mm x 20 mm x 13 mm Update snelheid 1 Hz, max 10 Hz Baud Rate 9.600 - 115.200 Invoer Voltage 3,3 V / 5 V Navigatiegevoeligheid -160dBm Voedingsvereisten 3.3/5V Aantal Kanalen 22 tracking, 66 kanalen Tijd tot eerste start Koude start: 13sWarme start: 1-2swarme start: < 1s Antennels Antenne inbegrepen Nauwkeurigheid 2,5m GPS Horizontale Positie Nauwkeurigheid
Features Integrated Cold-Junction Compensation Supported Types (designated by NIST ITS-90): Type K, J, T, N, S, E, B and R Four Programmable Temperature Alert Outputs: Monitor Hot- or Cold-Junction Temperatures Detect rising or falling temperatures Up to 255°C of Programmable Hysteresis Programmable Digital Filter for Temperature Low Power Dimensions: 20 mm x 40 mm x 18 mm Weight: 18 g Application Petrochemical Thermal Management Hand-Held Measurement Equipment Industrial Equipment Thermal Management Ovens Industrial Engine Thermal Monitor Temperature Detection Racks Downloads Eagle Files Github library Datasheet
De traditionele 16x2 LCD heeft tot 10 I/O pinnen nodig voor de weergave, en de 16x2 LCD met RGB achtergrondverlichting heeft nog eens 3 extra pinnen nodig om de kleur van de achtergrondverlichting te regelen. Dit neemt veel I/O-pinnen in beslag op de hoofdbesturingskaart, vooral voor ontwikkelingskaarten met minder I/O-bronnen, zoals Arduino en Raspberry Pi. Met behulp van de Grove I2C connector zijn slechts 2 signaalpennen en 2 voedingspennen nodig. Je hoeft niet eens zorgen te maken over hoe deze pinnen aan te sluiten. Gewoon aansluiten op de I2C interface op Seeeduino of Arduino/Raspberry Pi+baseshield via de Grove kabel. Geen ingewikkelde bedrading, geen solderen, geen zorgen te maken over het verbranden van de LCD veroorzaakt door de verkeerde stroombegrenzende weerstand. Easy peasy. Specificaties Afmetingen: 83 mm x 44 mm x 13 mm Gewicht: 42 g Batterij: Exclusief Ingangsspanning: 5 V
Grove LED Bar is comprised of a 10 segment LED gauge bar and an MY9221 LED controlling chip. It can be used as a indicator for remaining battery life, voltage, water level, music volume or other values that require a gradient display.There are 10 LED bars in the LED bar graph: one red, one yellow, one light green, and the rest green. Demo code is available to get you up and running quickly. It lights up the LEDs sequentially from red to green, so the entire bar graph is lit up in the end. Want to go further? Go ahead and code your own effect!Features
Each LED segment can be controlled individually via code
Grove module
Plug-and-play
Can be cascaded for a larger display
Flexible power option, supports 3-5.5 DC
Available demo code
Dimensions: 40 x 20 x 18 mm
Included
1x Grove LED Bar v2.0
1x Grove Cable
Downloads
Grove LED Bar Eagle File
Grove LED Bar Library
MY9221 Datasheet
Suli-compatible Library
GitHub repository for LED Bar
10 Segment LED Gauge Bar
Features Four fully independent sensor elements on one package. The ability to detect a variety of gases, besides Carbon monoxide (CO), Nitrogen dioxide (NO2), Ethyl alcohol(C2H5CH), Volatile Organic Compounds (VOC), etc. Qualitative detecting, rather than quantitative. Compact size for easy deployment. Included 1 x Multichannel gas sensor board 1 x Grove cable
Grove Piezo Vibration Sensor is suitable for measurements of flexibility, vibration, impact and touch. The module is based on PZT film sensor LDT0-028. When the sensor moves back and forth, a certain voltage will be created by the voltage comparator inside of it.Therefore, outputs high & low levels. In spite of the fact that it has a high receptivity for strong impacts, a wide dynamic range (0.001 Hz~1000 MHz) also guarantees excellent measuring performance. Finally, you can adjust its sensitivity by adjusting the potentiometer with a screw.Features
Standard grove socket
Wide dynamic range?0.001 Hz~1000 MHz
Adjustable sensitivity
High receptivity for strong impact
Applications
Vibration Sensing in Washing Machine
Low Power Wake-up Switch
Low-Cost Vibration Sensing
Car Alarms
Body Movement
Security Systems
Downloads
Download Wiki PDF
Grove - Piezo Vibration Sensor Eagle File
Grove - Piezo Vibration Sensor Schematic PDF File
Grove - Piezo Vibration Sensor PCB PDF File
Piezo Vibration Sensor Datasheet
Deze Grove - PIR Motion Sensor (Passieve Infrarood Sensor) kan infraroodsignalen detecteren die door beweging worden veroorzaakt. Als de PIR sensor de infrarode energie opmerkt, wordt de bewegingsdetector geactiveerd en de sensor geeft een HIGH uitgang op zijn SIG pin. Het detectiebereik en de reactiesnelheid kunnen worden aangepast door 2 potentiometers die op de printplaat zijn gesoldeerd. De reactiesnelheid is van 0,3s - 25s, en max 6 meter detectiebereik. De Grove - PIR Motion Sensor (Passief Infrarood Sensor) is een eenvoudig te gebruiken bewegingssensor met Grove compatibele interface. Gewoon aansluiten op Base Shield en programmeren, en het kan worden gebruikt als een geschikte bewegingsmelder voor Arduino-projecten. De PIR Motion Sensor wordt bijvoorbeeld veel gebruikt in beveiligingsalarmsystemen en automatische verlichtingstoepassingen. Features Grove compatibele interface Voltagebereik: 3 V - 5 V Afmeting: 20 mm x 40 mm Opsporingshoek: 120 graden Opsporen Max afstand: 6m (3m door standaard) Instelbare detectie afstand en holding tijd Toepassingen bewegingssensor bewegingsdetector Veiligheidsalarmsysteem Mensendetectiesysteem Technische specificaties Afmetingen 40 mm x 20 mm x 15 mm Gewicht 12 g Batterij Exclusief Voltagebereik 3 V - 5 V Opsporingshoek 120 graden Opsporingsafstand max 6m (standaard 3m)
Features
Operate voltage: 3.3 V - 5 V
Input current: 100mA
Rated load: 5 A @ 250 VAC, 5 A @ 30 VDC
Contact resistance: 50 mΩ @ 6 VDC 1 A
Insulation resistance: 100 MΩ 10 ms Max.
Operate time: 10 ms Max.
Release time: 5 ms Max.
Input interface: Digital
Dimensions: 42 mm x 24 mm x 18.5 mm
Included
1 x Grove Relay
1 x User Guide
DownloadsGrove Relay Schematics
De Sensirion SGP30 is een digitale multi-pixel gassensor die gemakkelijk kan worden geïntegreerd met luchtreinigers, vraaggestuurde ventilatie en andere IoT-toepassingen. Aangedreven door Sensirion's CMOSens®-technologie, integreert het een compleet sensorsysteem op een enkele chip met een digitale I2C-interface, een temperatuurgeregelde micro-warmteplaat, en twee voorbewerkte signalen voor de kwaliteit van de binnenlucht. Als eerste metaal-oxide gassensor met meerdere sensorelementen op één chip, geeft de SGP30 meer gedetailleerde informatie over de luchtkwaliteit.Features
Multi-pixel gassensor voor binnenluchtkwaliteit toepassingen
Uitstekende stabiliteit op lange termijn
I2C interface met TVOC en CO2eq uitgangssignalen
Laag stroomverbruik
Chip module tape and reel verpakt, reflow soldeerbaar
Specificaties
Gewicht: 9g
Batterij: Exclusief
Werkspanning: 3,3V/5V
Uitgangsbereik: TVOC-0 ppb tot 60000ppb / CO?eq - 400 ppm tot 60000 ppm
Bemonsteringsfrequentie: 1 Hz
