Omschrijving

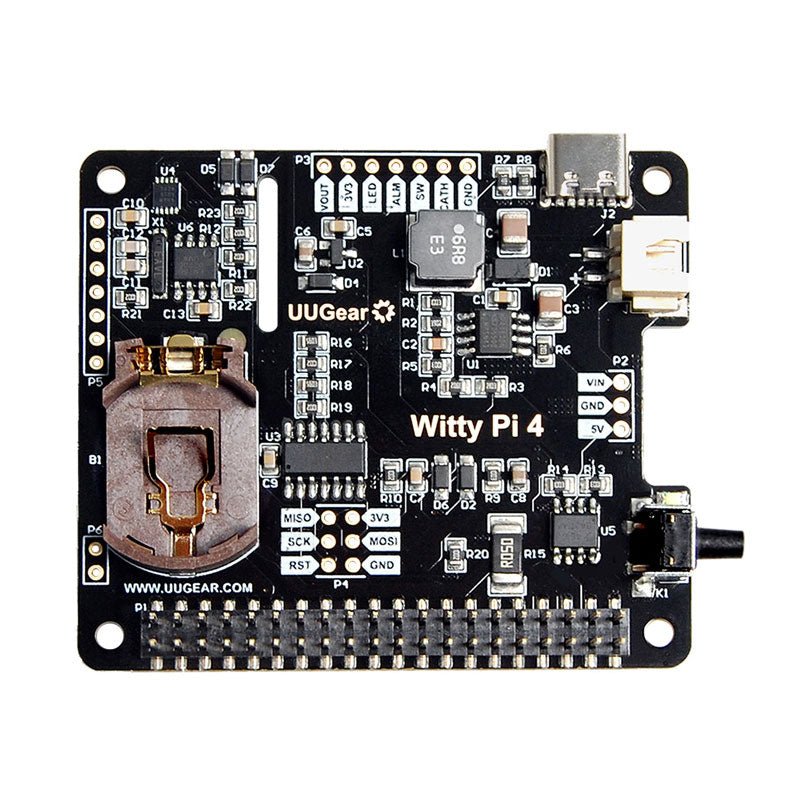

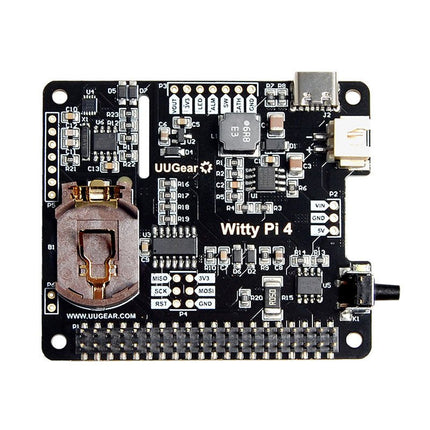

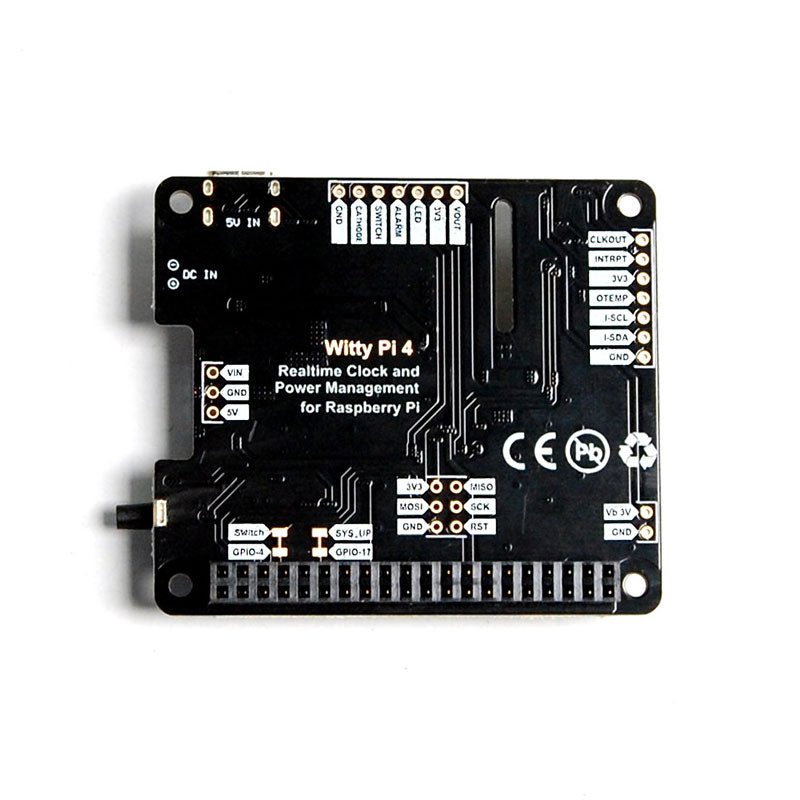

Witty Pi is een add-on bord dat realtime klok- en energiebeheer toevoegt aan uw Raspberry Pi. Het kan de ON/OFF-volgorde van uw Raspberry Pi bepalen, en het energieverbruik aanzienlijk verminderen. Witty Pi 4 is de vierde generatie van Witty Pi en het heeft deze hardware aan boord:
- In de fabriek gekalibreerde en temperatuurgecompenseerde realtime klok met ±2 ppm nauwkeurigheid.
- Eigen temperatuursensor met 0,125 °C resolutie.
- On-board DC/DC converter die tot 30 V DC accepteert.
- AVR 8-bit microcontroller (MCU) met 8 KB programmeerbare flash.
Nauwkeurige real-time klok en aan/uit-schema
De realtime klok (RTC) op Witty Pi 4 is in de fabriek gekalibreerd en de firmware van Witty Pi 4 maakt ook temperatuurcompensatie voor het kristal. Hierdoor is de RTC zeer nauwkeurig en is de werkelijke jaarlijkse fout beperkt tot ±2 ppm. Wanneer uw Raspberry Pi opstart, zal de tijd opgeslagen in de RTC de systeemtijd overschrijven. Hierdoor weet uw Raspberry Pi de juiste tijd, zelfs zonder toegang tot het internet. U kunt het opstarten en/of afsluiten van uw Raspberry Pi plannen, en er een tijdgestuurd apparaat van maken. U kunt zelfs een schema-script definiëren om een ingewikkelde aan/uit-sequentie voor uw Raspberry Pi te plannen.
Het plannen van de aan/uit-volgorde voor Raspberry Pi is de populairste functie van Witty Pi, en het is erg handig voor systemen die gevoed worden door een batterij. Door Raspberry Pi alleen aan te zetten wanneer dat nodig is, kan de batterij veel langer meegaan als Witty Pi is geïnstalleerd.
Temperatuur-gestuurd apparaat
De temperatuursensor op Witty Pi 4 heeft een resolutie van 0,125 °C. De temperatuurgegevens worden gebruikt om het kristal te compenseren en de RTC nauwkeuriger te maken.
U kunt ook de actie (opstarten of uitschakelen) specificeren wanneer de temperatuur boven of onder de vooraf ingestelde drempel komt. Dit betekent dat u van uw Raspberry Pi ook een temperatuurgestuurd apparaat kunt maken.
DC/DC converter en e-latching power switch
Witty Pi 4 wordt geleverd met een DC/DC converter aan boord, waarmee u uw apparaat kunt voeden met 6~30V voeding. U kunt uw apparaat ook van 5 V voorzien via de USB type C connector.
Witty Pi 4 heeft ook een e-Latching aan/uit-schakelaar, die veel lijkt op de aan/uit-schakelaar op uw PC/Laptop computer. U kunt uw Raspberry Pi aan/uit zetten met een enkele tik op de knop. De software die op de achtergrond draait, voert het uitschakelcommando uit voordat de stroom wordt uitgeschakeld, dit voorkomt dat gegevens worden beschadigd door hard uitschakelen.

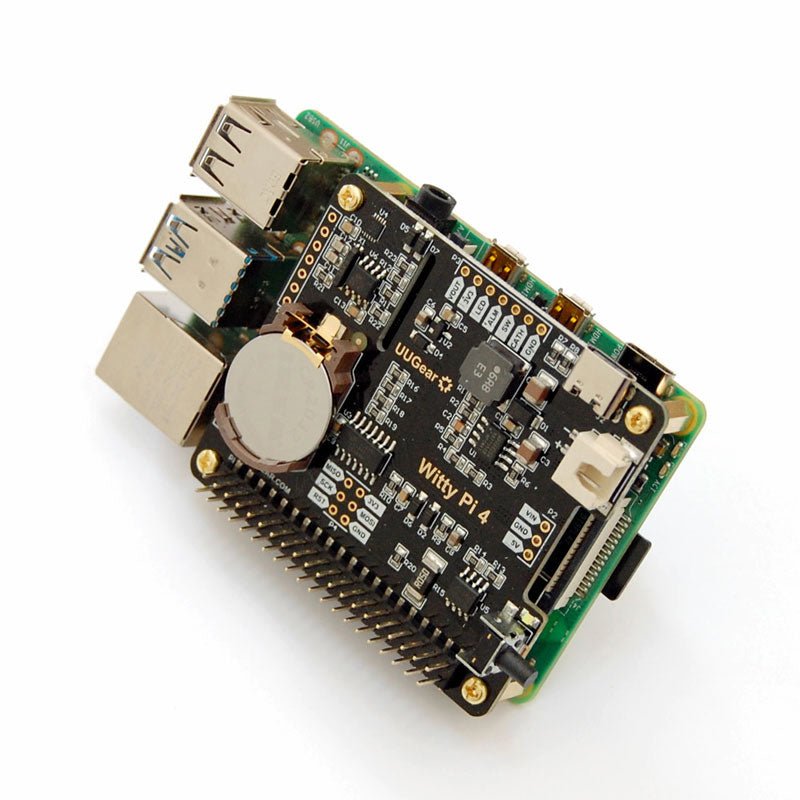

Witty Pi 4 ondersteunt alle Raspberry Pi modellen die de 40-pins GPIO header hebben, inclusief A+, B+, 2B, Zero, Zero W, Zero 2 W, 3B, 3B+, 3A+ en 4B. U moet de 40-pins header van tevoren aan het Zero/Zero W/Zero 2 W model solderen, zodat ze een betrouwbare verbinding met Witty Pi kunnen maken.
Een enkel I²C-apparaat
Witty Pi 4 gebruikt MCU om een enkel I²C-apparaat met standaard adres 0x08 te emuleren, en mapt ook alle I²C-registers in realtime klok en temperatuursensor als virtuele I²C-registers in hetzelfde apparaat. U kunt alle I²C registers in de realtime klok en temperatuursensor benaderen via het enkele I²C apparaat dat door Witty Pi 4 wordt geëmuleerd.
Het voordeel van dit nieuwe ontwerp is dat Witty Pi 4 andere I²C-apparaten (realtimeklok, temperatuursensor) verbergt en de proxy van hen wordt om met Raspberry Pi te praten. Omdat het door Witty Pi 4 gebruikte I²C-adres in elke waarde kan worden veranderd, kunt u altijd voorkomen dat het I²C-adres conflicteert.
UWI ondersteuning
Witty Pi 4 wordt volledig ondersteund door UWI (UUGear Web Interface), en u kunt toegang krijgen tot uw Witty Pi 4 op elk apparaat dat netwerk toegang heeft.
Specificaties
| Microcontroller | ATtiny841 (datasheet) |
| Realtime klok | PCF85063A (datasheet), gekalibreerd in fabriek |
Temperatuursensor | Temperatuursensor | LM75B (datasheet) |
| DC/DC converter | MP4462 (datasheet) |
| MOSFET-schakelaar | AO4616 (datasheet) |
Batterij | Batterij | CR2032 (voor het bijhouden van de tijd als de stroomvoorziening is onderbroken) |
| Voeding In | DC 5 V (via USB type C connector)
of DC 6 V~30 V (via XH2.54 connector) |
| Uitgangsstroom | Tot 3 A voor Raspberry Pi en zijn randapparatuur |
| Standby-stroom | ~0.5 mA |
| Bedrijfsomgeving | Temperatuur -30°C~80°C (-22°F~176°F)
Vochtigheid 0~80% RH, geen condensatie, geen corrosief gas |
Hoeveelheden | afmeting | 65 x 56 x 19 mm |
| Gewicht | 23 g (zonder accessoires) |

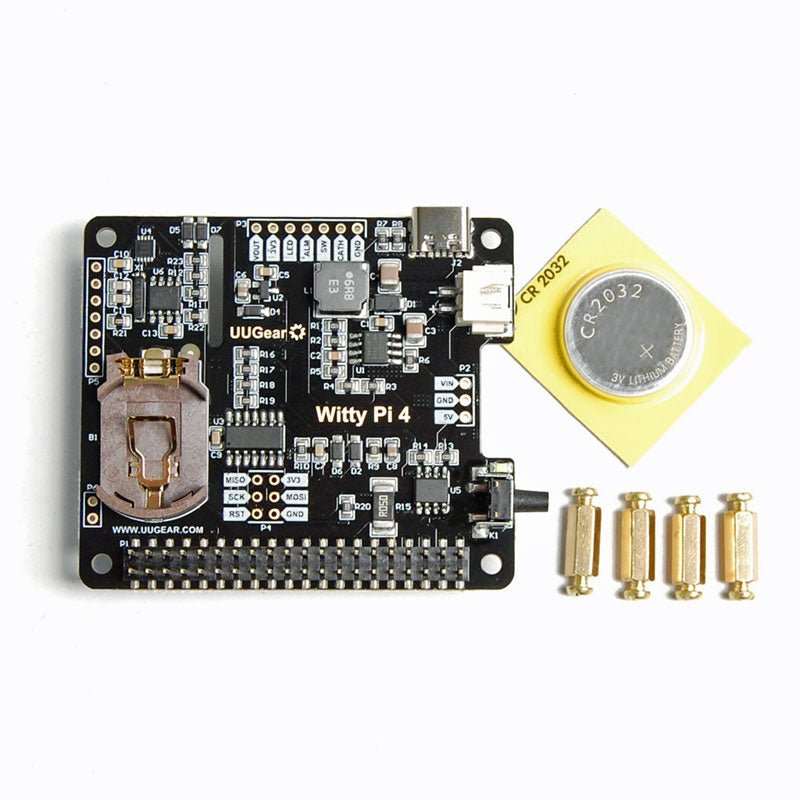

Inbegrepen
- 1x Witty Pi 4 bord
- 1x CR2032 batterij
- 4x M2.5 x 11mm Koperen Standoff
- 8x M2.5 schroeven
