Omschrijving

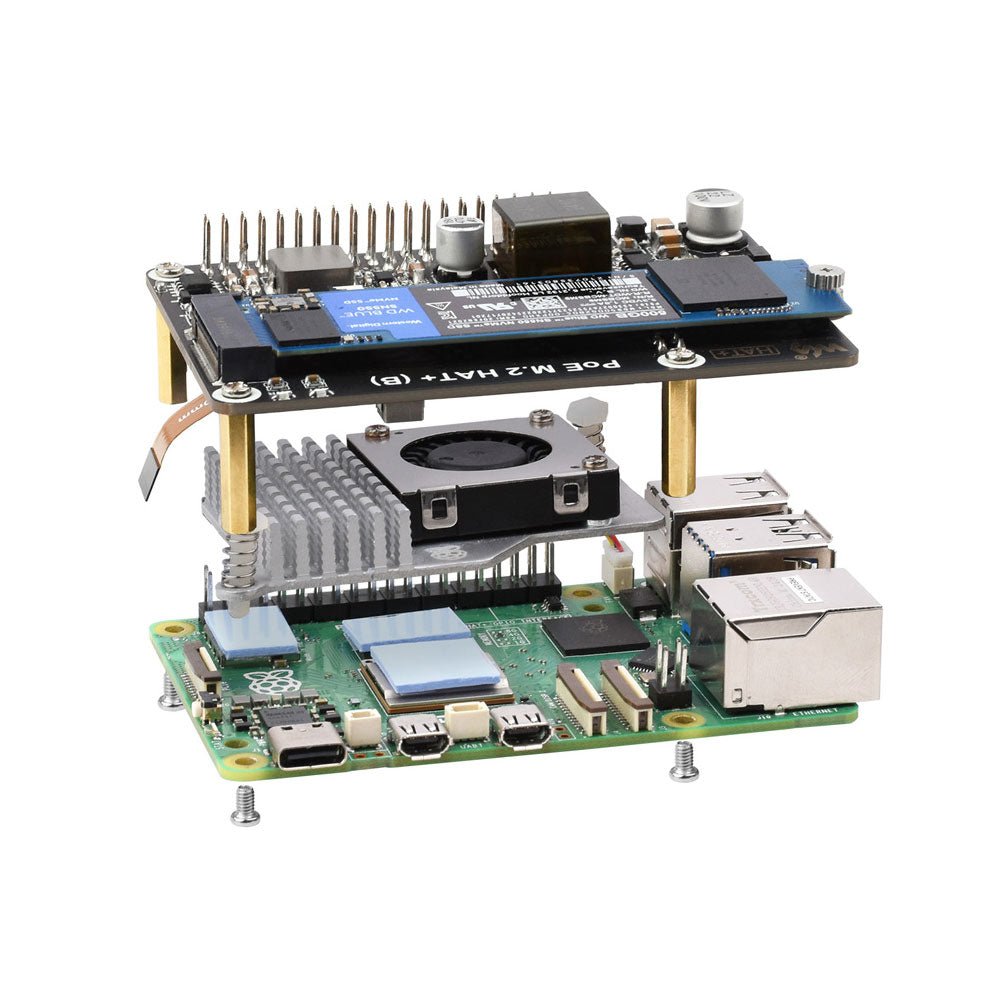

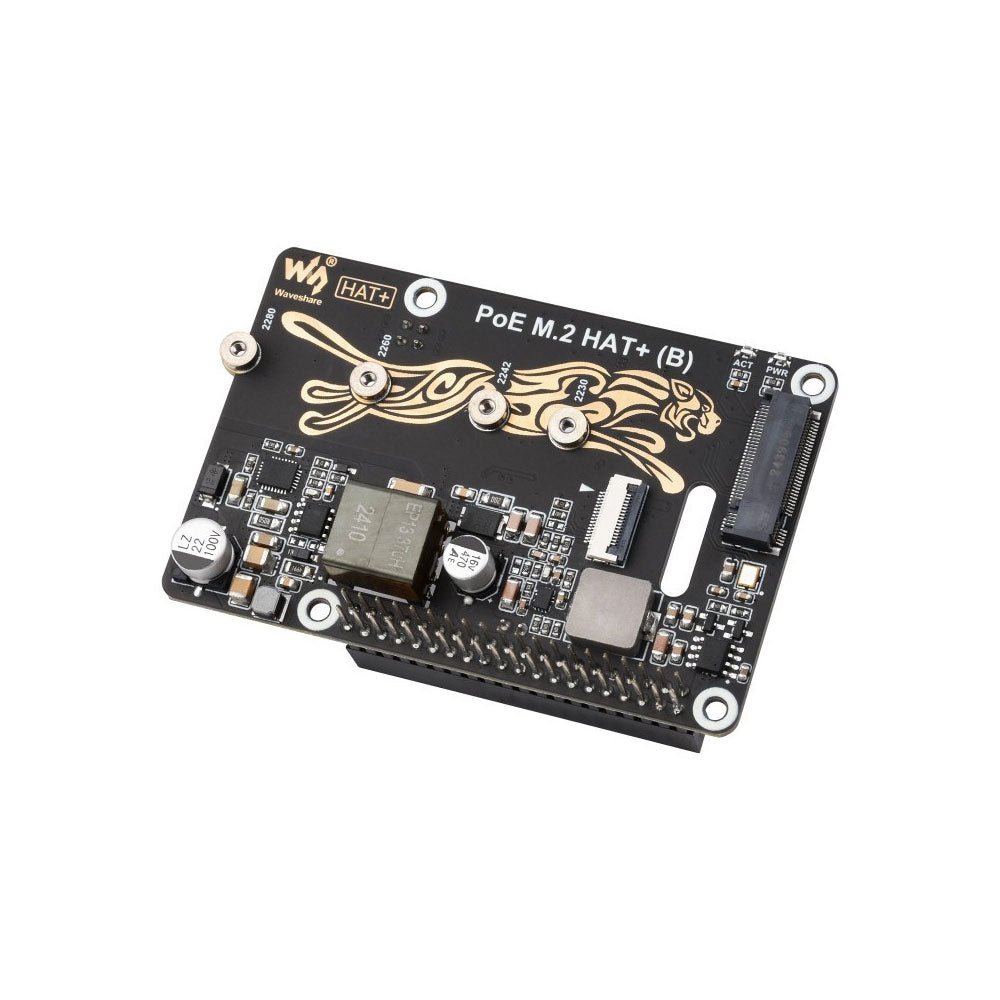

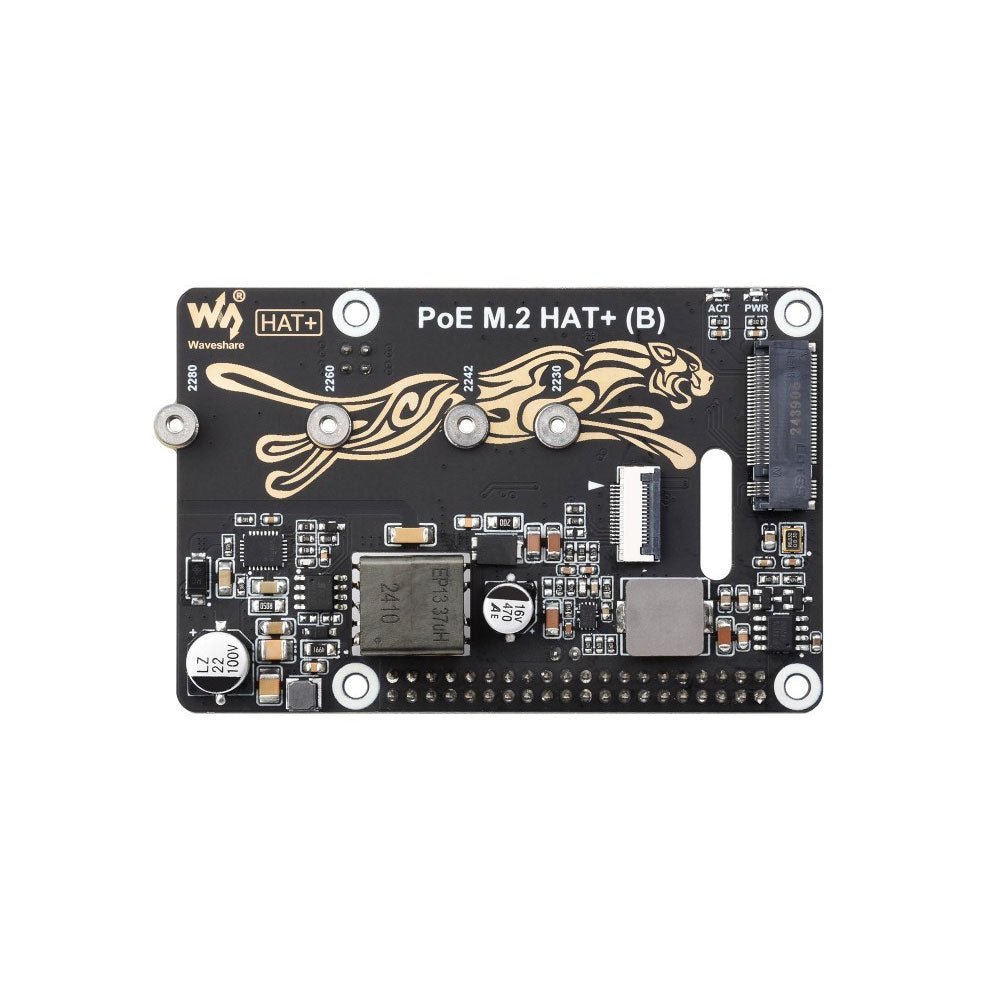

De Waveshare PoE M.2 HAT+ (B) combineert Power over Ethernet (PoE) en PCIe-naar-M.2-functionaliteit voor de Raspberry Pi 5. Hij ondersteunt de IEEE 802.3af/at-netwerkstandaarden en is geschikt voor M.2 NVMe SSD's in de formaten 2230, 2242, 2260 en 2280. Bovendien maakt hij SSD-boot mogelijk voor de Raspberry Pi.
Kenmerken
- Standaard Raspberry Pi 40-pins GPIO-uitbreidingsheader, compatibel met Raspberry Pi 5
- Ondersteunt Power over Ethernet (PoE) en voldoet aan de IEEE 802.3af/at-netwerkstandaarden
- Maakt gebruik van een volledig geïsoleerde Switch Mode Power Supply (SMPS) voor stabiele stroomvoorziening
- Ondersteunt harde schijven met NVMe-protocol M.2-interface, voor hoge lees-/schrijfsnelheden en een hoge efficiëntie
- Biedt 1x PCIe in Gen2- of Gen3-modus
- Speciaal ontworpen voor de Raspberry Pi 5
- Compatibel met M.2 SSD's in de formaten 2230, 2242, 2260 en 2280
Specificaties
PoE-voedingsingang |
37~57 V DC |
Uitgangsvermogen |
GPIO-header: 5 V/4,5 A (max.) 2P-header: 12 V/2 A (max.) |
Netwerkstandaard |
IEEE 802.3af/at PoE |
Afmetingen |
56 x 85 mm |
Inbegrepen
- 1x Waveshare PoE M.2 HAT+ (B)
- 1x 16-pins PCIe-kabel
- 1x SSD-montageschroef
- 1x Schroevenset
