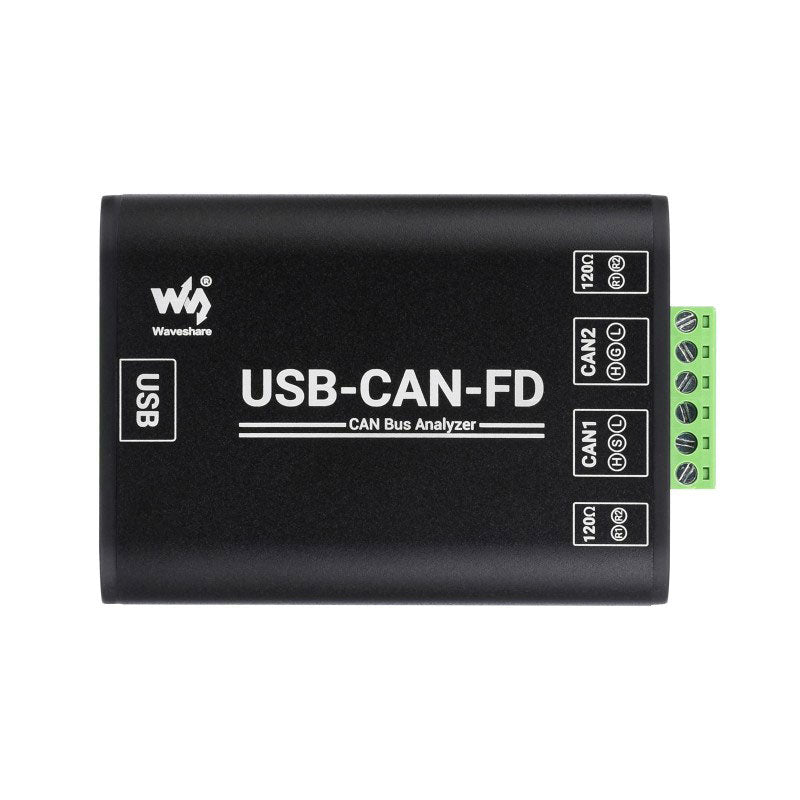

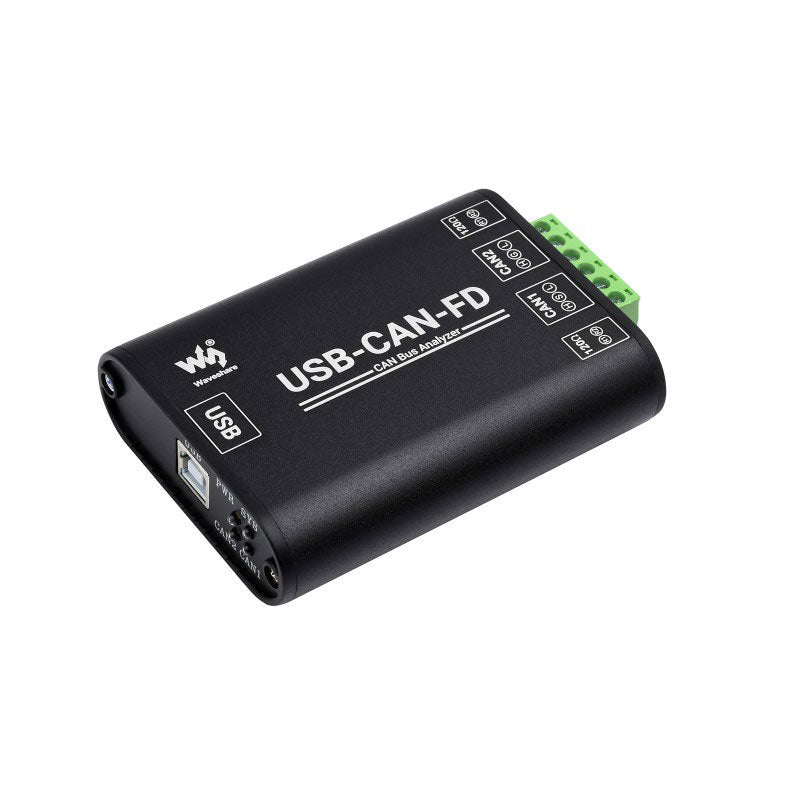

Waveshare industriële USB-CAN-FD (CAN Bus Analyzer)

  • FabrikantWaveshare

Omschrijving

De USB-CAN-FD is een hoogwaardige industriële USB-naar-CAN-FD-adapter, CAN/CAN-FD bus communicatie-interfacekaart en CAN/CAN-FD protocoldata analysator. Aan boord dubbele onafhankelijke CAN-FD interfaces met elektrische isolatie en meerdere beveiligingscircuits. Ondersteunt Windows, wordt geleverd met stuurprogramma's, CAN-FD Tools gerelateerde software, secundaire ontwikkelingsvoorbeelden en tutorials.

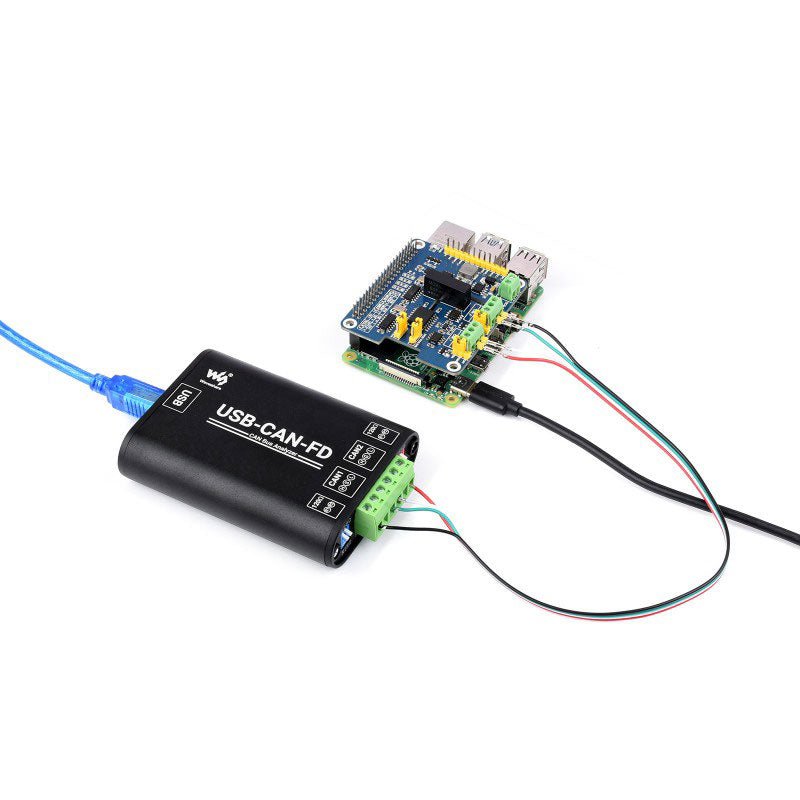

Het kan via een USB-poort worden aangesloten op een pc of industriële besturingshost om transceiverbesturing, gegevensanalyse, verzameling en bewaking van CAN/CAN-FD-busnetwerk te realiseren. Het apparaat is compact en gebruiksvriendelijk en kan worden gebruikt voor het leren en debuggen van de CAN/CAN-FD-bus en voor secundaire ontwikkeling en integratie in diverse industriële, energiecommunicatie- en intelligente besturingstoepassingen die CAN/CAN-FD-bus communicatie vereisen.

Specificaties

Soort product Industriële kwaliteit: USB naar CAN-FD interfaceconverter, CAN/CAN-FD bus communicatie-interfacekaart, CAN/CAN-FD protocoldata analysator
USB Bedrijfsspanning 5 V (rechtstreeks van de USB-poort zonder externe voeding)
Aansluiting USB-B
CAN/CAN FD-interface CAN/CAN FD-kanaal Tweekanaals: CAN1 en CAN2 (onafhankelijk en volledig geïsoleerd, isolatie spanning: 3000 V DC)
Aansluiting CAN-bus schroefklem (OPEN6 5,08 mm steek)
Afsluitweerstand Elk CAN/CAN-FD-kanaal heeft twee ingebouwde 120? afsluitweerstanden, die kunnen worden ingeschakeld met een schakelaar
Baudrate 100Kbps~5Mbps (configureerbaar via software)
Protocol ondersteuning CAN2.0A, CAN2.0B en ISO 11898-1 CAN-FD protocol V.1.0
Overdrachtssnelheid De ontvangst- en verzendsnelheid van elk CAN/CAN-FD-kanaal kan 20000 frames/s en 5000 frames/s bereiken.
Buffer voor verzenden 1500 frames ontvangstbuffer en 64 frames zendbuffer per kanaal (automatisch opnieuw zenden als de verzending mislukt)

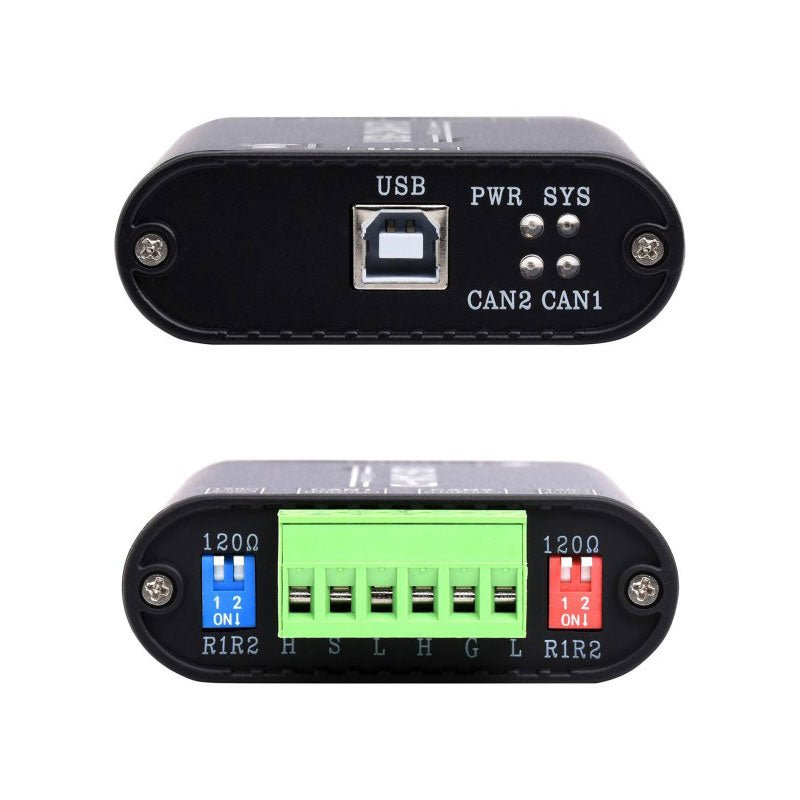

Indicatoren PWR Voedingsspanning
SYS Systeemstatus, normaal uit; blijft aan als er een bus fout is
CAN1 CAN1-kanaalindicator (knippert bij verzenden en ontvangen van data)
CAN2 CAN2-kanaalindicator (knippert bij verzenden en ontvangen van data)
Systeemondersteuning Windows Windows XP/7/8/10/11 (32/64 bits); biedt nog geen ondersteuning voor Linux; de bijbehorende stuurprogramma's zijn in ontwikkeling.
Bedrijfstemperatuur ?40 tot +85°C
Materiaal behuizing Aluminium behuizing + 3D vlamwerende isolatieplaten aan beide zijden (Dit ontwerp kan een betere bescherming bieden tegen elektrische ontladingen, verbetert de veiligheid van het product en verlengt de levensduur)
Afmetingen 104 x 70 x 25 mm

Inbegrepen

  • Waveshare USB-CAN-FD
  • USB-A naar USB-B kabel
  • 4-pins kabel
  • Schroevendraaier

Downloads

Productformulier

De USB-CAN-FD is een hoogwaardige industriële USB-naar-CAN-FD-adapter, CAN/CAN-FD bus communicatie-interfacekaart en CAN/CAN-FD protocoldata analysator. Aan boord dubbele onafhankelijke CAN-FD interfaces... Lees meer

€ 84,95 incl. BTW
Leden € 76,46
