Omschrijving

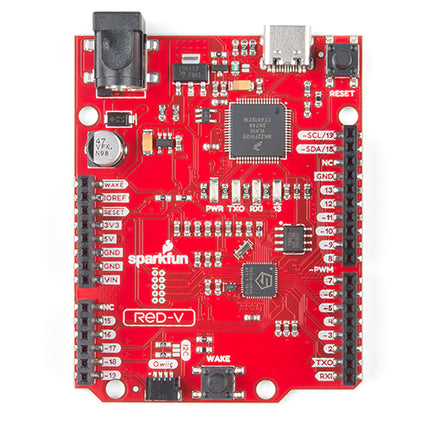

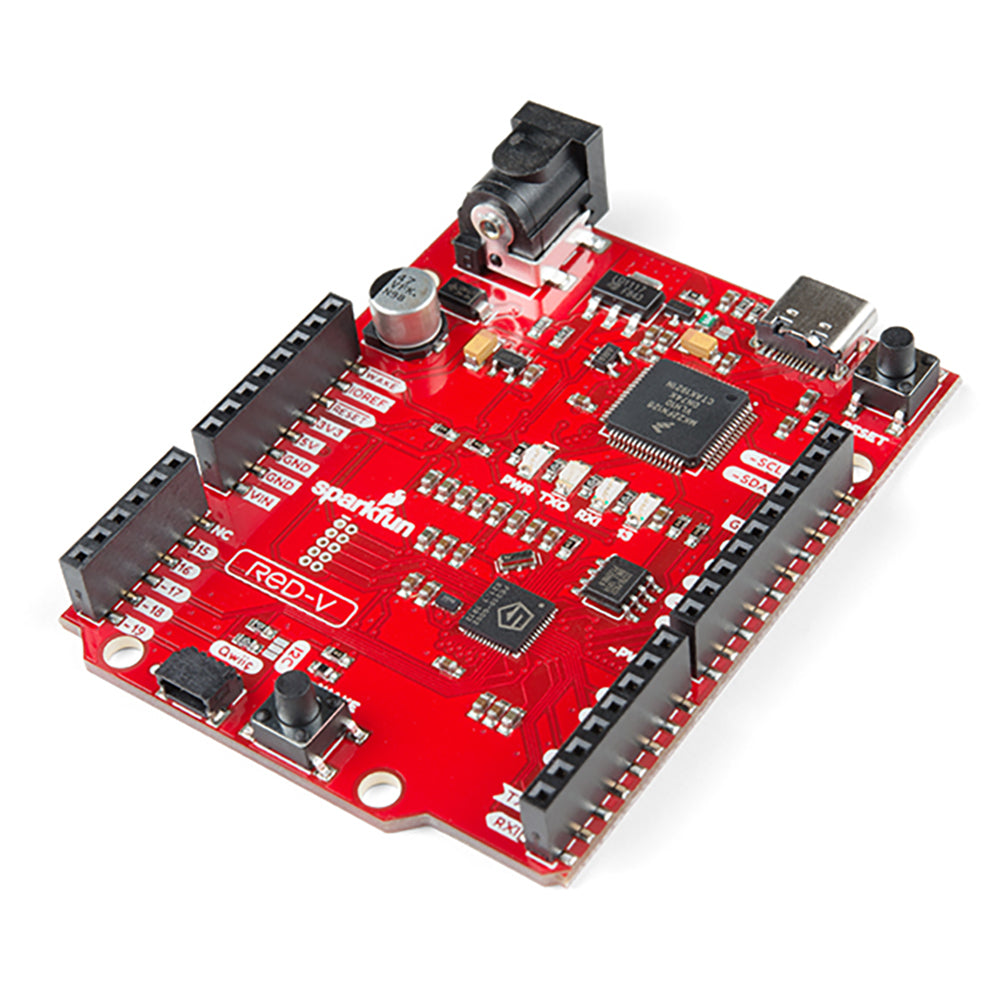

Het RED-V RedBoard wordt geleverd in de bekende Arduino Uno R3 vormfactor en bevat de SiFive Freedom E310 kern, 32 MB QSPI flash, een NXP K22 ARM Cortex-M4 voor USB-connectiviteit en die werkt als een JTAG-interface. Een Qwiic-connector om toekomstige I2C-aanbiedingen gemakkelijk te maken*. De moderne USB-C connector maakt het eenvoudig om te programmeren, en voor meer geavanceerde gebruikers die liever de kracht en snelheid van professionele tools gebruiken, hebben we ook de JTAG connector blootgelegd. Bovendien wordt hij geprogrammeerd met een eenvoudige bootloader, waardoor de RED-V de beste manier is om te beginnen met prototyping en de ontwikkeling van uw RISC-V toepassingen.
De onboard Freedom E310 (FE310) is het eerste lid van de Freedom Everywhere familie van aanpasbare SoC's van SiFive. Ontworpen voor een microcontroller, embedded, IoT, en draagbare toepassingen, bevat de FE310 SiFive's E31 CPU Coreplex, een krachtige, 32-bit RV32IMAC kern. Met een snelheid van 150MHz is de FE310 een van de snelste microcontrollers op de markt. Aanvullende kenmerken zijn een 16KB L1 Instructie Cache, een 16KB Data SRAM scratchpad, hardware multiply/divide, een debug module, flexibele klok generatie met on-chip oscillatoren PLL's, en een grote verscheidenheid aan randapparatuur, waaronder UART's, QSPI, PWM's, en timers. Meerdere stroomdomeinen en een standby-modus met laag stroomverbruik zorgen ervoor dat een grote verscheidenheid aan toepassingen kan profiteren van de FE310. De RED-V vereist Freedom Studio software of een Zephyr RTOS bouwomgeving om het bord te programmeren en ermee te interfacen.
Features
- Arduino R3 Voetafdruk
- Microcontroller: SiFive Vrijheid E310 (FE310-G002)
- CPU: SiFive E31-CPU
- Architectuur: 32-bit RV32IMAC
- Snelheid: 256 MHz (standaard), 320MHz (max)
- Prestaties: 1,61 DMIPs/MHz
- Geheugen: 16 KB Instructiecache, 16 KB Gegevensscratchpad
- Andere functies: Hardware vermenigvuldigen/verdelen, Debug Module,
- Flexibele Klok Generatie met on-chip oscillatoren en PLL's
- Bedrijfsspanning: 3,3 V en 1,8 V
- Ingangsspanning: 5 V USB of 7-15 VDC Jack
- IO-spanningen: Zowel 3,3 V als 5 V ondersteund
- Digitale I/O Spelden: 19
- PWM Spelden: 9
- SPI Controlemechanismen/HW CS Spelden: 1/3
- Externe onderbreek Spelden: 19
- Externe ontwaakspelden: 1 (& knoop)
- Gastheerinterface (USB-C): Programma, Misleiden, en Periodieke Mededeling
- Qwiic-connector
