SparkFun Qwiic OpenLog

  • FabrikantSparkFun

Omschrijving

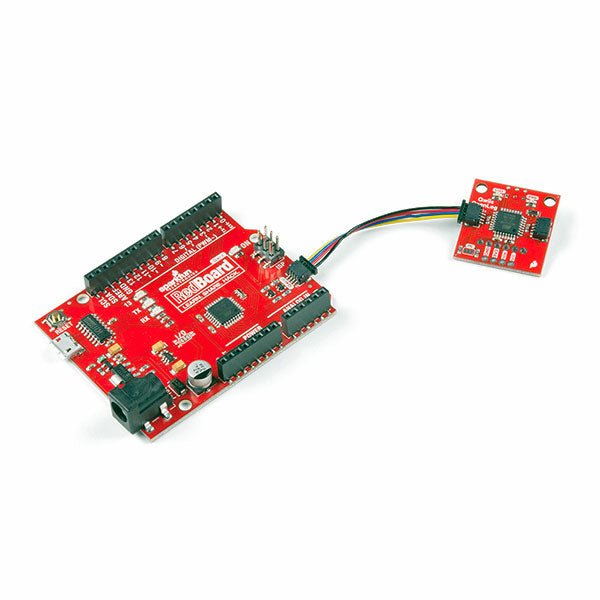

De SparkFun Qwiic OpenLog is de slimmere en beter uitziende neef van de extreem populaire OpenLog, maar nu hebben we de originele serieel gebaseerde interface overgezet naar I²C! Dankzij de toegevoegde Qwiic connectoren, kunt u meerdere I²C apparaten doorlussen en ze allemaal loggen zonder uw seriële poort in beslag te nemen. De Qwiic OpenLog kan enorme hoeveelheden seriële data opslaan, of 'loggen', en fungeren als een soort zwarte doos om alle data op te slaan die uw project genereert, voor wetenschappelijke of debugging doeleinden. Door gebruik te maken van ons handige Qwiic systeem, hoeft u niet te solderen om het aan te sluiten op de rest van uw systeem. We hebben echter nog steeds 0,1'-spaced pinnen voor het geval u liever een breadboard gebruikt.

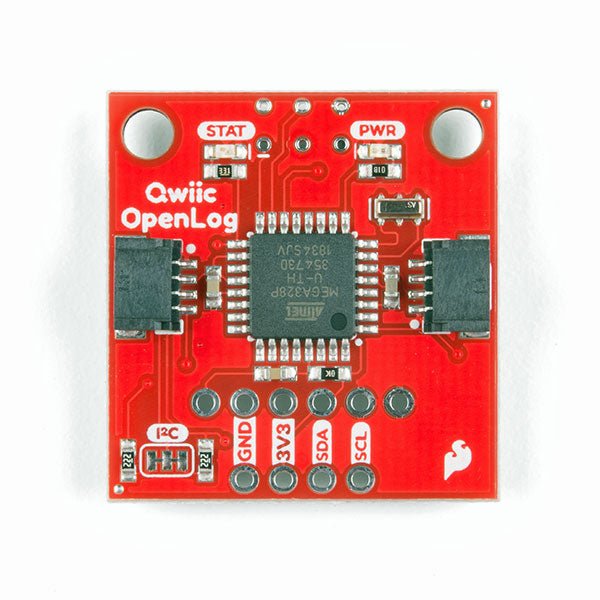

Net als zijn voorganger, loopt de SparkFun Qwiic OpenLog op een ATmega328, die op 16 MHz draait dankzij de resonator aan boord. De ATmega328 is zeker om te beschikken over de Optiboot bootloader geladen, waardoor de OpenLog compatibel te zijn met de 'Arduino Uno' board instelling in de Arduino IDE. Het is belangrijk om ervan bewust te zijn dat de Qwiic OpenLog ongeveer 2 mA-6 mA trekt in idle (niets op te nemen) modus, echter, tijdens een volledige opname kan de OpenLog 20 mA tot 23 mA trekken, afhankelijk van de microSD-kaart die wordt gebruikt.

De Qwiic OpenLog ondersteunt ook clock stretching, wat betekent dat het nog beter presteert dan het origineel en gegevens zal opnemen tot 20.000 bytes per seconde bij 400 kHz. Als de ontvangst buffer vol raakt zal deze OpenLog de klok lijn vasthouden, om de master te laten weten dat hij bezig is. Zodra de Qwiic OpenLog klaar is met een taak, geeft het de klok vrij, zodat de gegevens kunnen blijven stromen zonder corruptie. Voor nog betere prestaties is de OpenLog Artemis de tool die u nodig hebt, met logging snelheden tot 500000 bps.

Functies

  • Continue datalogging met 20.000 bytes per seconde zonder corruptie
  • Compatibel met hoge-snelheid 400 kHz I²C

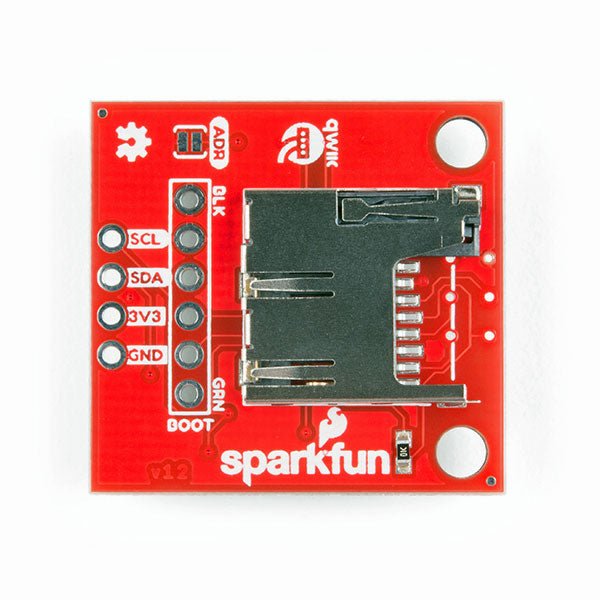

  • Compatibel met 64 MB tot 32 GB microSD-kaarten (FAT16 of FAT32)
  • Geladen Uno bootloader zodat het upgraden van de firmware net zo eenvoudig is als het laden van een nieuwe sketch
  • Valid I²C Adressen: 0x08 tot 0x77
  • 2x Qwiic aansluitingen

Downloads


Productformulier

De SparkFun Qwiic OpenLog is de slimmere en beter uitziende neef van de extreem populaire OpenLog, maar nu hebben we... Lees meer

€ 20,95 incl. BTW
Leden € 18,86

      Details

      SKU: 19602
      EAN: DEV-15164

      Omschrijving

      De SparkFun Qwiic OpenLog is de slimmere en beter uitziende neef van de extreem populaire OpenLog, maar nu hebben we de originele serieel gebaseerde interface overgezet naar I²C! Dankzij de toegevoegde Qwiic connectoren, kunt u meerdere I²C apparaten doorlussen en ze allemaal loggen zonder uw seriële poort in beslag te nemen. De Qwiic OpenLog kan enorme hoeveelheden seriële data opslaan, of 'loggen', en fungeren als een soort zwarte doos om alle data op te slaan die uw project genereert, voor wetenschappelijke of debugging doeleinden. Door gebruik te maken van ons handige Qwiic systeem, hoeft u niet te solderen om het aan te sluiten op de rest van uw systeem. We hebben echter nog steeds 0,1'-spaced pinnen voor het geval u liever een breadboard gebruikt.

      Net als zijn voorganger, loopt de SparkFun Qwiic OpenLog op een ATmega328, die op 16 MHz draait dankzij de resonator aan boord. De ATmega328 is zeker om te beschikken over de Optiboot bootloader geladen, waardoor de OpenLog compatibel te zijn met de 'Arduino Uno' board instelling in de Arduino IDE. Het is belangrijk om ervan bewust te zijn dat de Qwiic OpenLog ongeveer 2 mA-6 mA trekt in idle (niets op te nemen) modus, echter, tijdens een volledige opname kan de OpenLog 20 mA tot 23 mA trekken, afhankelijk van de microSD-kaart die wordt gebruikt.

      De Qwiic OpenLog ondersteunt ook clock stretching, wat betekent dat het nog beter presteert dan het origineel en gegevens zal opnemen tot 20.000 bytes per seconde bij 400 kHz. Als de ontvangst buffer vol raakt zal deze OpenLog de klok lijn vasthouden, om de master te laten weten dat hij bezig is. Zodra de Qwiic OpenLog klaar is met een taak, geeft het de klok vrij, zodat de gegevens kunnen blijven stromen zonder corruptie. Voor nog betere prestaties is de OpenLog Artemis de tool die u nodig hebt, met logging snelheden tot 500000 bps.

      Functies

      • Continue datalogging met 20.000 bytes per seconde zonder corruptie
      • Compatibel met hoge-snelheid 400 kHz I²C
      • Compatibel met 64 MB tot 32 GB microSD-kaarten (FAT16 of FAT32)
      • Geladen Uno bootloader zodat het upgraden van de firmware net zo eenvoudig is als het laden van een nieuwe sketch
      • Valid I²C Adressen: 0x08 tot 0x77
      • 2x Qwiic aansluitingen

      Downloads
