SparkFun Qwiic IR Array MLX90640 Breakout

  • FabrikantSparkFun

Omschrijving

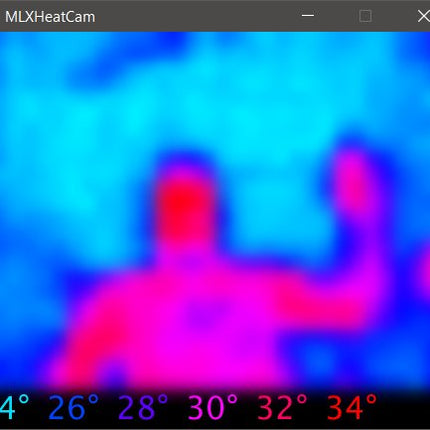

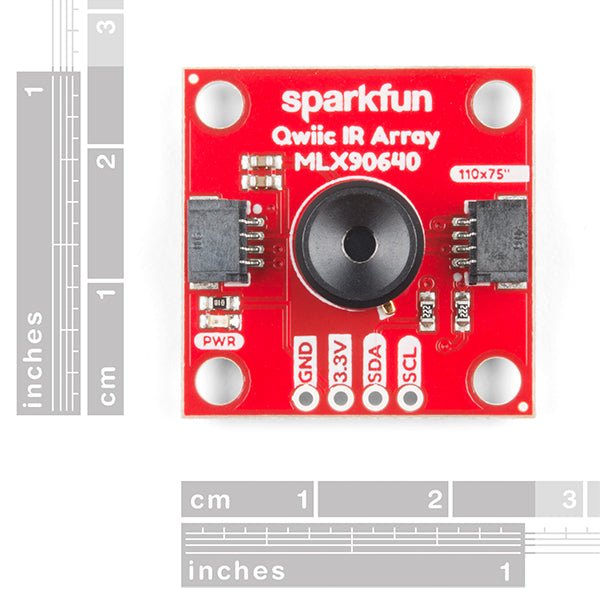

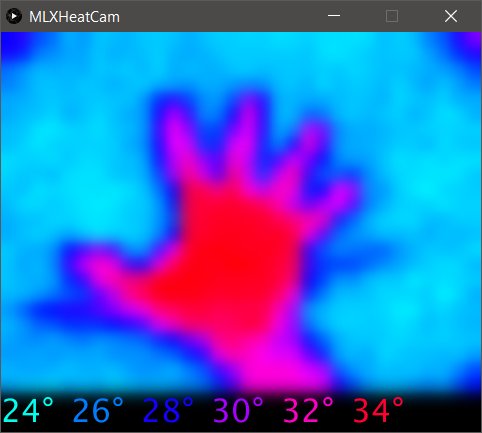

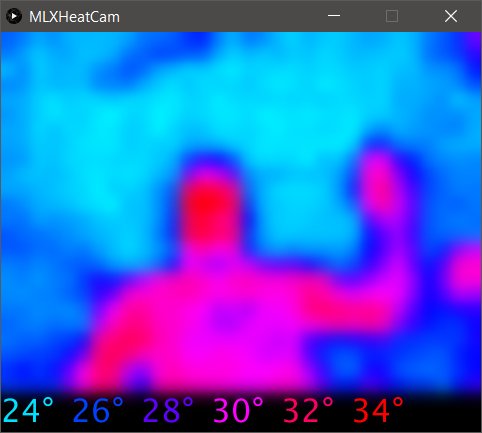

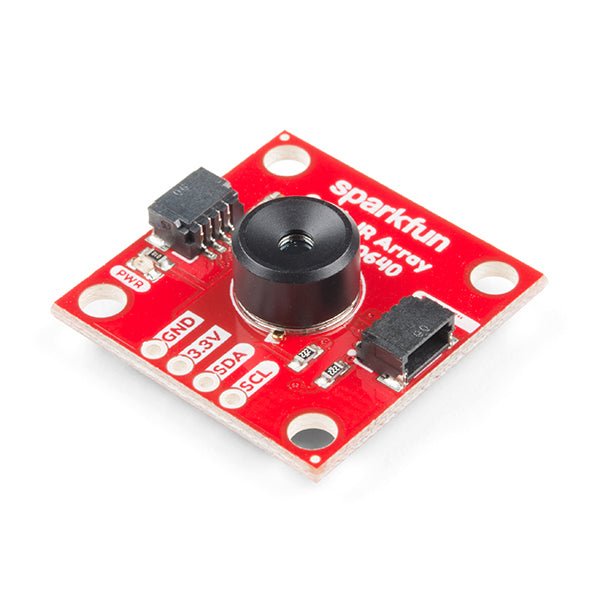

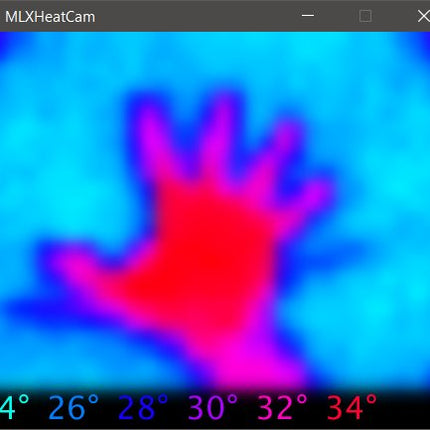

De MLX90640 SparkFun IR Array Breakout heeft een 32×24 array van thermopile sensoren die, in essentie, een lage resolutie warmtebeeld camera genereren. Met deze breakout kan je oppervlaktetemperaturen vanop een behoorlijke afstand waarnemen met een nauwkeurigheid van ±1.5 °C (in het beste geval). Dit bord communiceert via I²C met behulp van het door Sparkfun ontwikkelde Qwiic systeem, wat de bediening van de breakout vergemakkelijkt. Er zijn echter nog steeds 0,1'-spaced pinnen voor het geval u de voorkeur geeft aan het gebruik van een breadboard.

Het SparkFun Qwiic connect systeem is een ecosysteem van I²C sensoren, actuatoren, shields en kabels die het prototypen sneller maken en u helpen fouten te voorkomen. Alle Qwiic-compatibele borden gebruiken een gemeenschappelijke 1 mm pitch, 4-pins JST-connector. Dit vermindert de benodigde PCB ruimte, en gepolariseerde aansluitingen helpen u alles correct aan te sluiten.

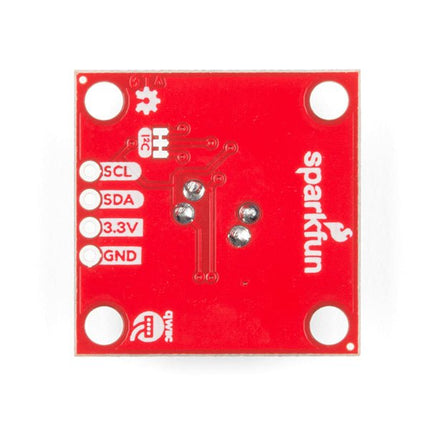

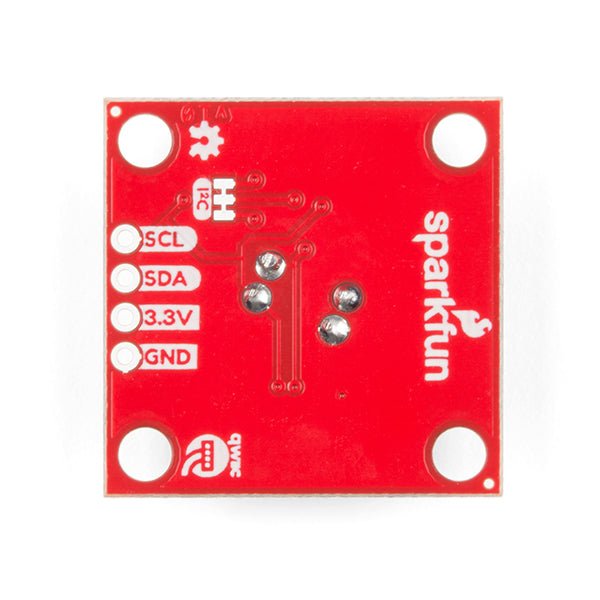

Deze specifieke IR Array Breakout biedt een gezichtsveld van 110°×75° met een temperatuurmeetbereik van -40 °C ~ 300 °C. De MLX90640 IR Array heeft pull up weerstanden op de I²C bus; beide kunnen worden verwijderd door de sporen op de overeenkomstige jumpers aan de achterkant van de printplaat door te knippen. Let erop dat de MLX90640 complexe berekeningen vereist van het host platform, dus een gewone Arduino Uno (of gelijkwaardig) heeft niet genoeg RAM of flash om de complexe berekeningen uit te voeren die nodig zijn om de ruwe pixel data om te zetten in temperatuur data. U heeft een microcontroller nodig met 20.000 bytes of meer RAM.


Productformulier

De MLX90640 SparkFun IR Array Breakout heeft een 32×24 array van thermopile sensoren die, in essentie, een lage resolutie warmtebeeld... Lees meer

€ 109,95€ 84,95 incl. BTW
Leden identiek

    • Vandaag verstuurd? Je hebt nog May 28, 2024 17:00:00 +0200

    Details

    SKU: 18890
    EAN: 018890

    Omschrijving

    De MLX90640 SparkFun IR Array Breakout heeft een 32×24 array van thermopile sensoren die, in essentie, een lage resolutie warmtebeeld camera genereren. Met deze breakout kan je oppervlaktetemperaturen vanop een behoorlijke afstand waarnemen met een nauwkeurigheid van ±1.5 °C (in het beste geval). Dit bord communiceert via I²C met behulp van het door Sparkfun ontwikkelde Qwiic systeem, wat de bediening van de breakout vergemakkelijkt. Er zijn echter nog steeds 0,1'-spaced pinnen voor het geval u de voorkeur geeft aan het gebruik van een breadboard.

    Het SparkFun Qwiic connect systeem is een ecosysteem van I²C sensoren, actuatoren, shields en kabels die het prototypen sneller maken en u helpen fouten te voorkomen. Alle Qwiic-compatibele borden gebruiken een gemeenschappelijke 1 mm pitch, 4-pins JST-connector. Dit vermindert de benodigde PCB ruimte, en gepolariseerde aansluitingen helpen u alles correct aan te sluiten.

    Deze specifieke IR Array Breakout biedt een gezichtsveld van 110°×75° met een temperatuurmeetbereik van -40 °C ~ 300 °C. De MLX90640 IR Array heeft pull up weerstanden op de I²C bus; beide kunnen worden verwijderd door de sporen op de overeenkomstige jumpers aan de achterkant van de printplaat door te knippen. Let erop dat de MLX90640 complexe berekeningen vereist van het host platform, dus een gewone Arduino Uno (of gelijkwaardig) heeft niet genoeg RAM of flash om de complexe berekeningen uit te voeren die nodig zijn om de ruwe pixel data om te zetten in temperatuur data. U heeft een microcontroller nodig met 20.000 bytes of meer RAM.
