SparkFun Qwiic GPIO

  • FabrikantSparkFun

Omschrijving

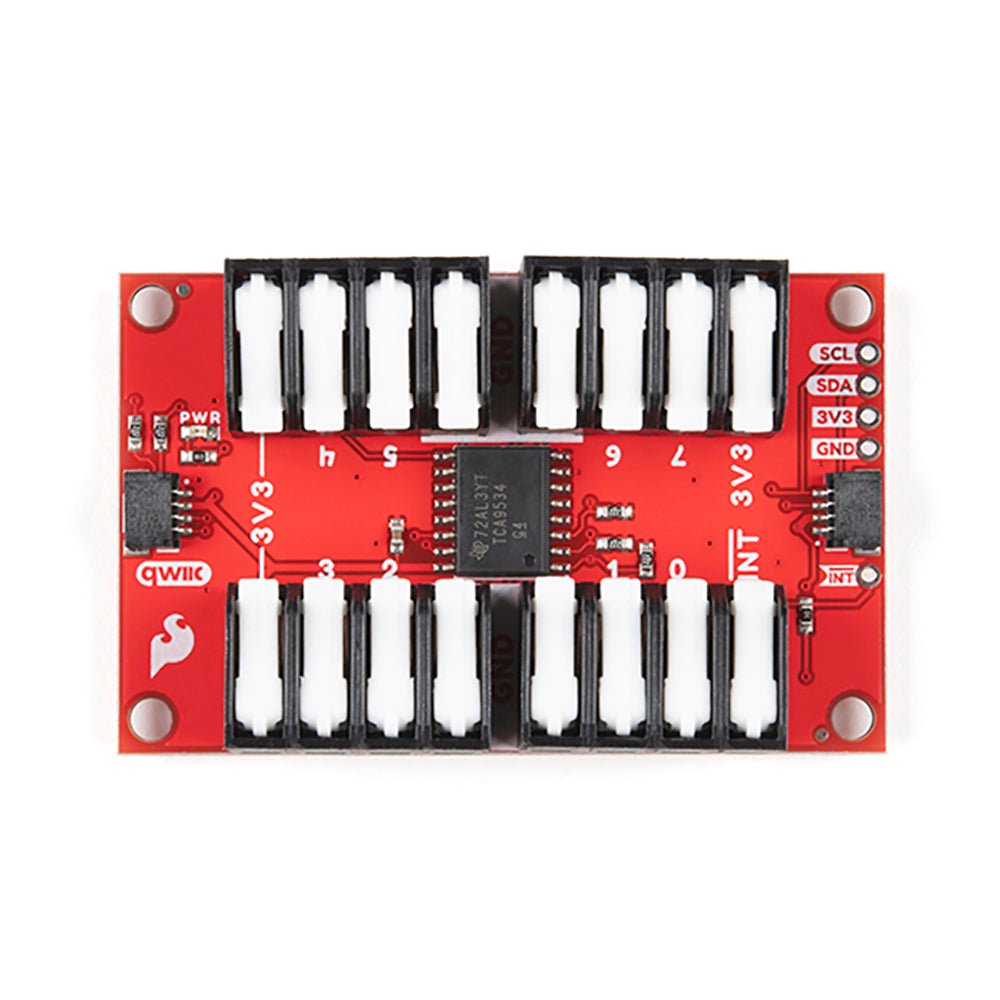

De Sparkfun Qwiic GPIO is een I²C uitbreidingsbord met de TCA9534 I/O Expander IC van Texas Instruments. Dit bord voegt acht IO-pinnen toe die u net als elke andere digitale pin van uw microcontroller kunt lezen en schrijven. De besturing via de I²C interface wordt verzorgd door een Arduino-bibliotheek, zodat u eenvoudig functies kunt aanroepen vergelijkbaar met Arduino's pinMode en digitalWrite om deze extra I/O's aan te sturen.

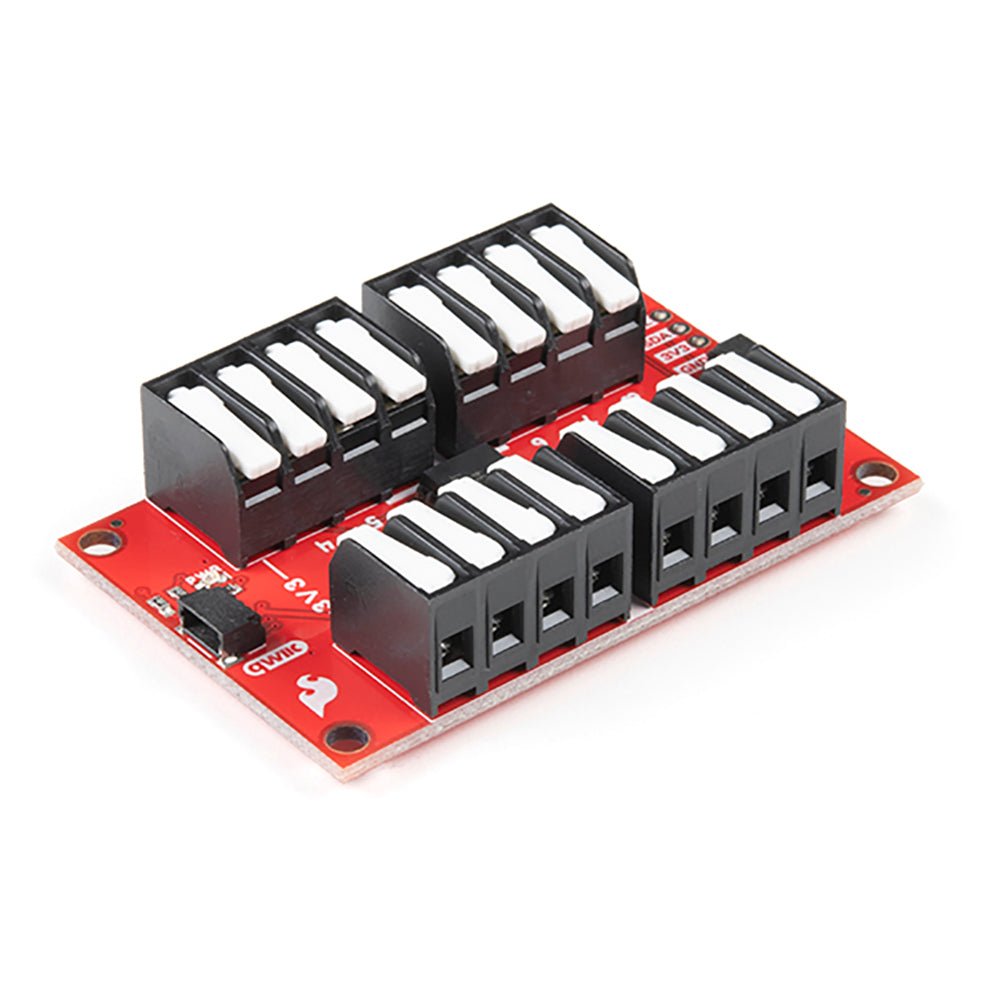

De pinnen van de TCA9534 bereikbaar via gebruikersvriendelijke aansluitklemmen; er is geen schroevendraaier nodig om draden aan te sluiten! De aansluitklemmen zijn relatief groot, waardoor het mogelijk is meerdere draden in een ground- of power-aansluitng te combineren. Met drie aanpasbare adres-jumpers, kunt u tot acht Qwiic GPIO borden aansluiten op een enkele bus, waarmee u over 64 extra GPIO pinnen beschikt! Het standaard I²C-ades is 0x27 en kan worden gewijzigd door het aanpassen van de jumpers op de achterkant van het bord.

Eigenschappen

  • Acht configureerbare GPIO-pennen
  • I2C Adres: 0x27 (Standaard)
    • Hardware jumpers maken tot acht borden op een enkele bus mogelijk
  • Input Polarity Inversion Register
  • Bestuur acht I/O pinnen individueel of tegelijk.
  • Open-Drain Active-Low Interrupt Output
  • 2 x Qwiic Connectors

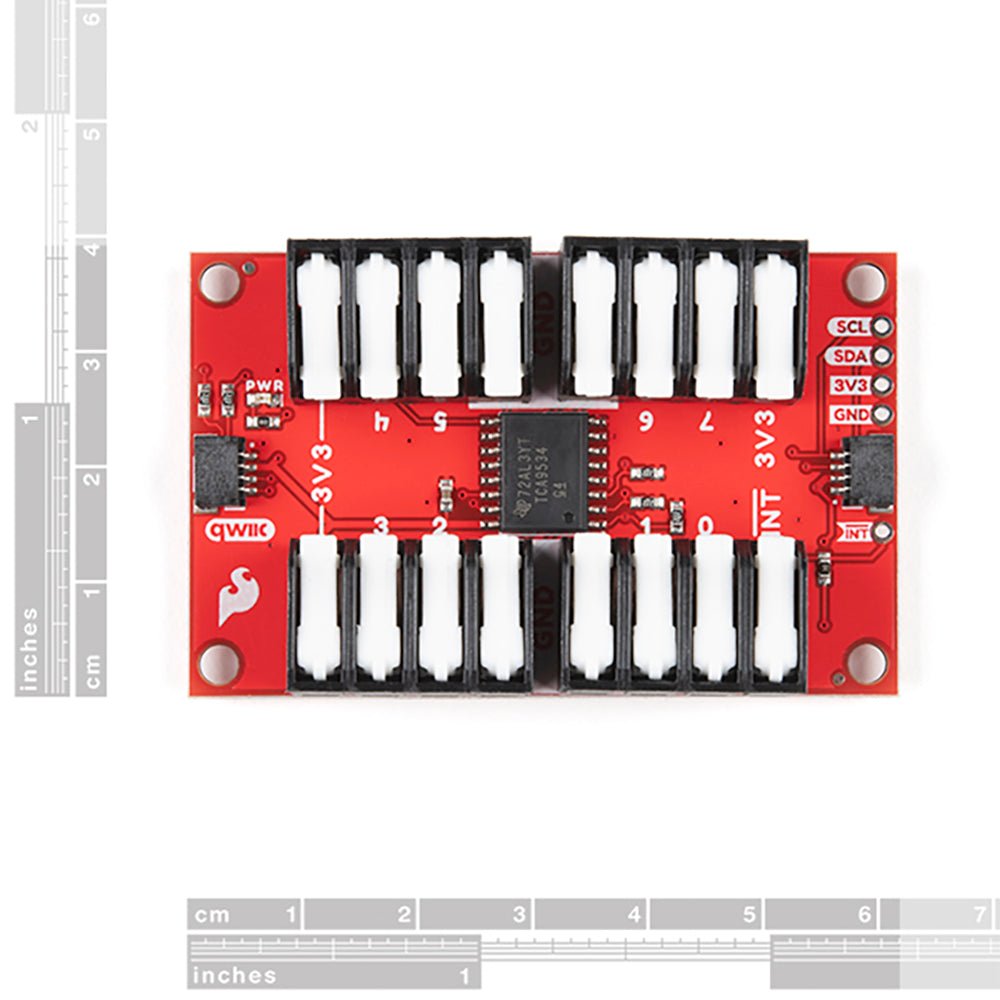

  • Afmetingen: 60,96 mm x 38,10 mm
Productformulier

De Sparkfun Qwiic GPIO is een I²C uitbreidingsbord met de TCA9534 I/O Expander IC van Texas Instruments. Dit bord voegt... Lees meer

€ 7,95 incl. BTW
Leden € 7,16

    • Vandaag verstuurd? Je hebt nog Jul 13, 2024 17:00:00 +0200

    Details

    SKU: 19581
    EAN: DEV-17047

    Omschrijving

    De Sparkfun Qwiic GPIO is een I²C uitbreidingsbord met de TCA9534 I/O Expander IC van Texas Instruments. Dit bord voegt acht IO-pinnen toe die u net als elke andere digitale pin van uw microcontroller kunt lezen en schrijven. De besturing via de I²C interface wordt verzorgd door een Arduino-bibliotheek, zodat u eenvoudig functies kunt aanroepen vergelijkbaar met Arduino's pinMode en digitalWrite om deze extra I/O's aan te sturen.

    De pinnen van de TCA9534 bereikbaar via gebruikersvriendelijke aansluitklemmen; er is geen schroevendraaier nodig om draden aan te sluiten! De aansluitklemmen zijn relatief groot, waardoor het mogelijk is meerdere draden in een ground- of power-aansluitng te combineren. Met drie aanpasbare adres-jumpers, kunt u tot acht Qwiic GPIO borden aansluiten op een enkele bus, waarmee u over 64 extra GPIO pinnen beschikt! Het standaard I²C-ades is 0x27 en kan worden gewijzigd door het aanpassen van de jumpers op de achterkant van het bord.

    Eigenschappen

    • Acht configureerbare GPIO-pennen
    • I2C Adres: 0x27 (Standaard)
      • Hardware jumpers maken tot acht borden op een enkele bus mogelijk
    • Input Polarity Inversion Register
    • Bestuur acht I/O pinnen individueel of tegelijk.
    • Open-Drain Active-Low Interrupt Output
    • 2 x Qwiic Connectors
    • Afmetingen: 60,96 mm x 38,10 mm
