Omschrijving

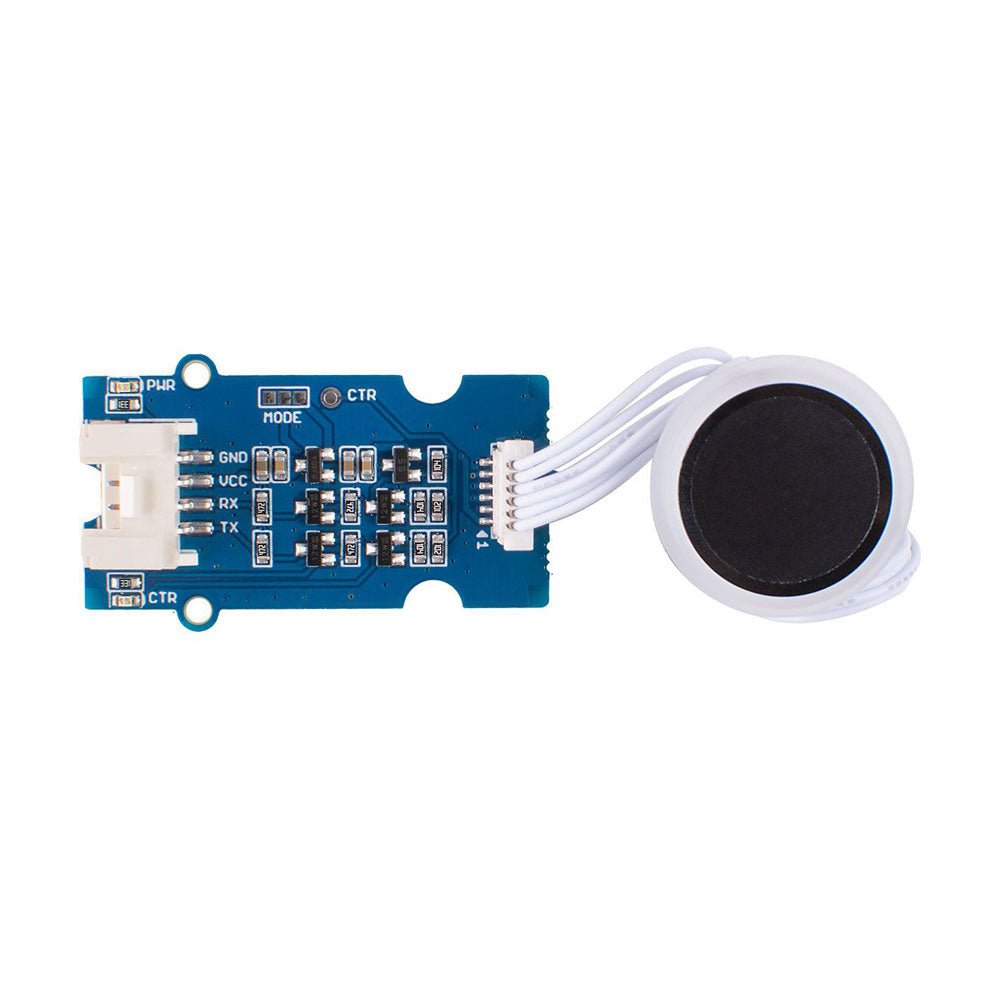

De Grove Capacitieve Vingerafdrukscanner/Sensor is gebaseerd op de KCT203 Halfgeleider vingerafdrukherkenning module, met inbegrip van een krachtige MCU, een verticale RF push-type vingerafdruksensor, en een touch sensing device.
Deze module biedt vele voordelen, zoals kleine afmetingen, kleine vingerafdruksjabloon, laag stroomverbruik, hoge betrouwbaarheid, snelle vingerafdrukherkenning, enz. Bovendien is het vermeldenswaard dat er een mooi RGB-lampje rond deze module zit om aan te geven of de vingerafdrukherkenning geslaagd is.
Het systeem is uitgerust met een krachtig vingerafdrukalgoritme, en de zelflerende functie is opmerkelijk. Na elke succesvolle vingerafdruk herkenning, kan de nieuwste uitdaging kenmerk waarden worden geïntegreerd in de vingerafdruk database om voortdurend verbeteren van de vingerafdruk kenmerken, waardoor de ervaring beter.
Toepassingen
- Vingerafdruk slot apparaten: deursloten, kluizen, stuurwiel sloten, hangsloten, pistool sloten, etc.
- Vingerafdruk sign-in, toegangscontrole systeem
Specificaties
| CPU |
GD32 |
| Opslag vingerafdruksjablonen |
Max. 100 |
| Connector |
Grove UART |
| Sensor Resolutie |
508 DPI |
| Sensor Pixel |
160x160 |
| Het percentage foute weigeringen |
<1% |
| Het percentage onterechte aanvaardingen |
<0.005% |
| Reactietijd overeenkomst (1:N-modus) |
<350ms |
| Reactietijd wedstrijd (1:1-modus) |
<7ms |
| Sensor grootte |
?14.9mm |
| Kadergrootte |
? 19mm |
| Power Consumption |
Volledige snelheid: ?40 mA; Slaap: ?12 uA |
| Bedrijfsspanning |
3,3 V / 5 V |
| Bedrijfstemperatuur |
-20 ~ 70 ? |
| ESD-bescherming |
Niet-contact 15 KV, contact 8 KV |

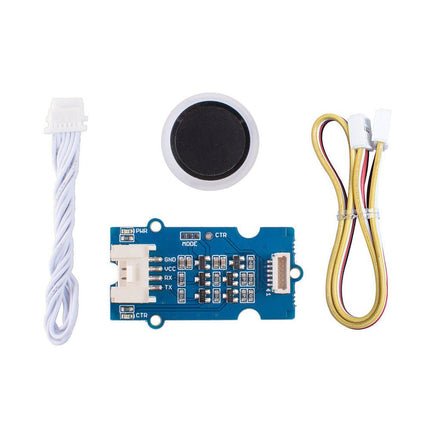

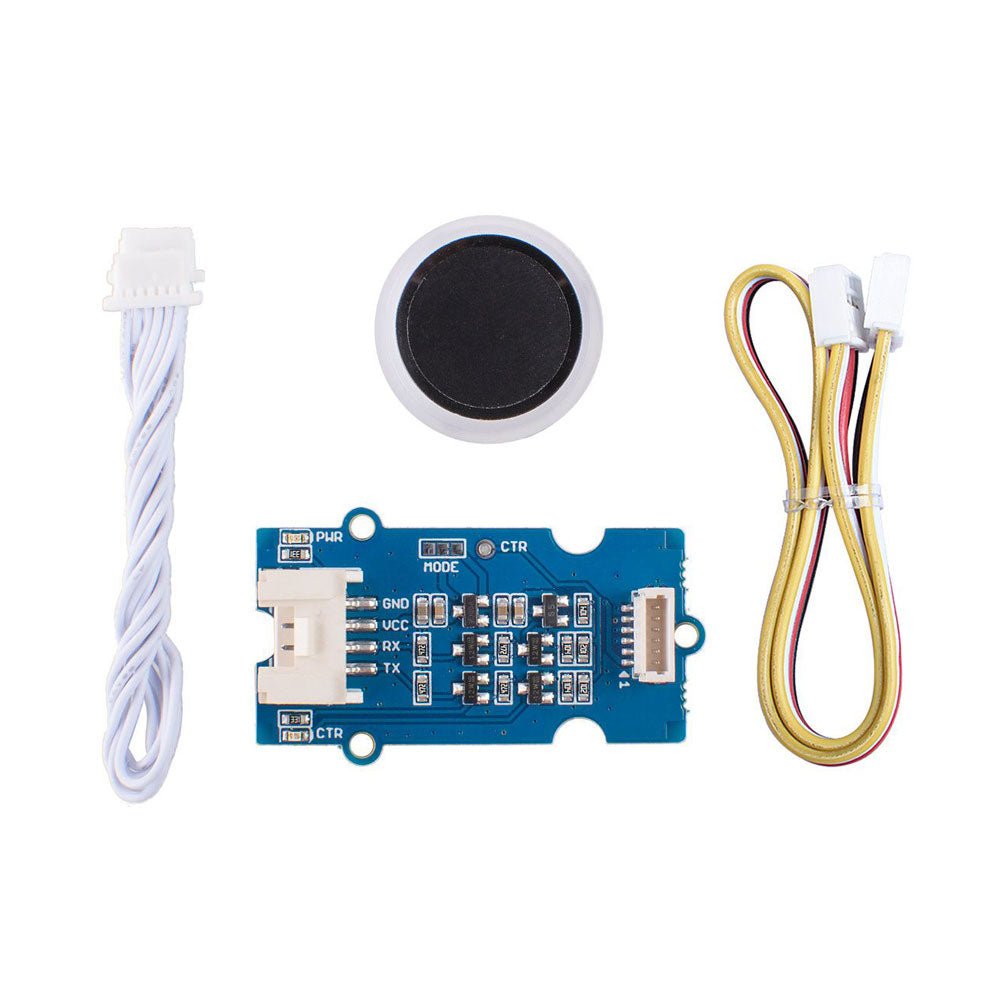

Inbegrepen
- 1x KCT203 halfgeleider vingerafdrukherkenningsmodule
- 1x Sensor kabel
- 1x Grove kabel
- 1x Grove driver bord
