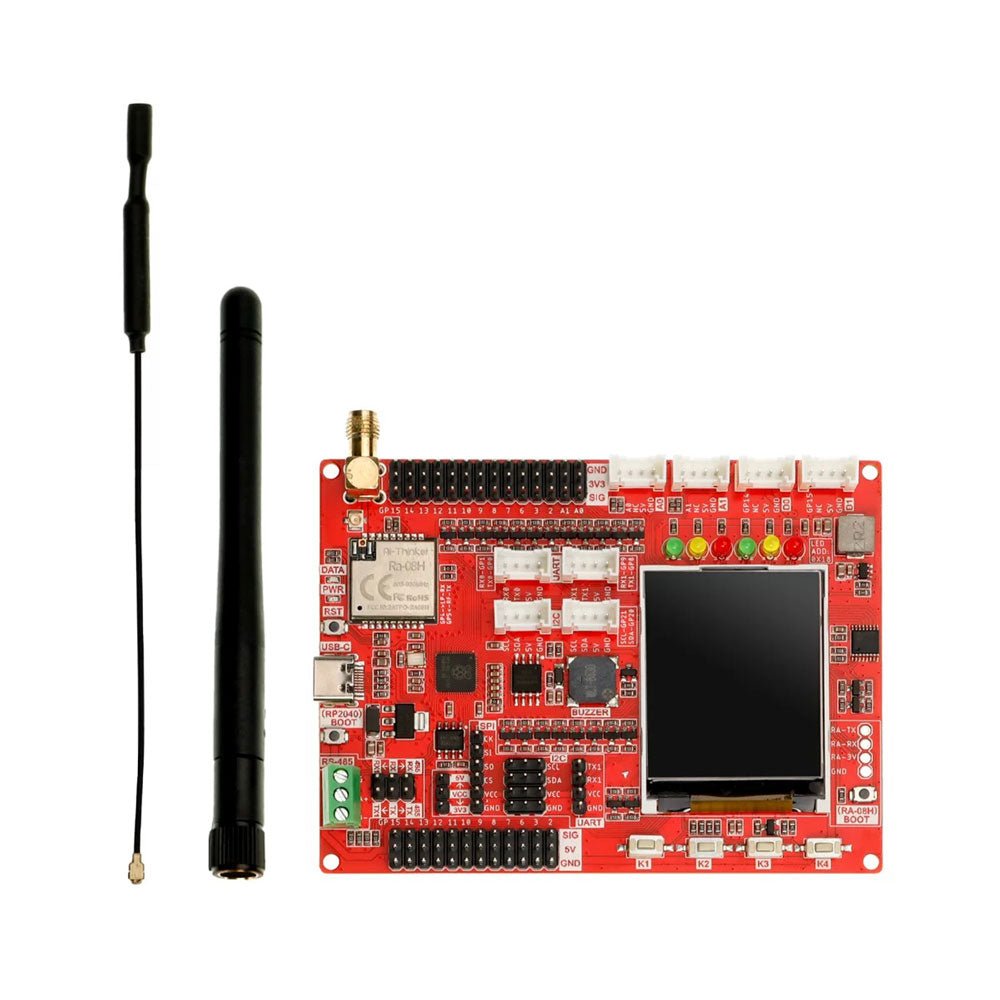

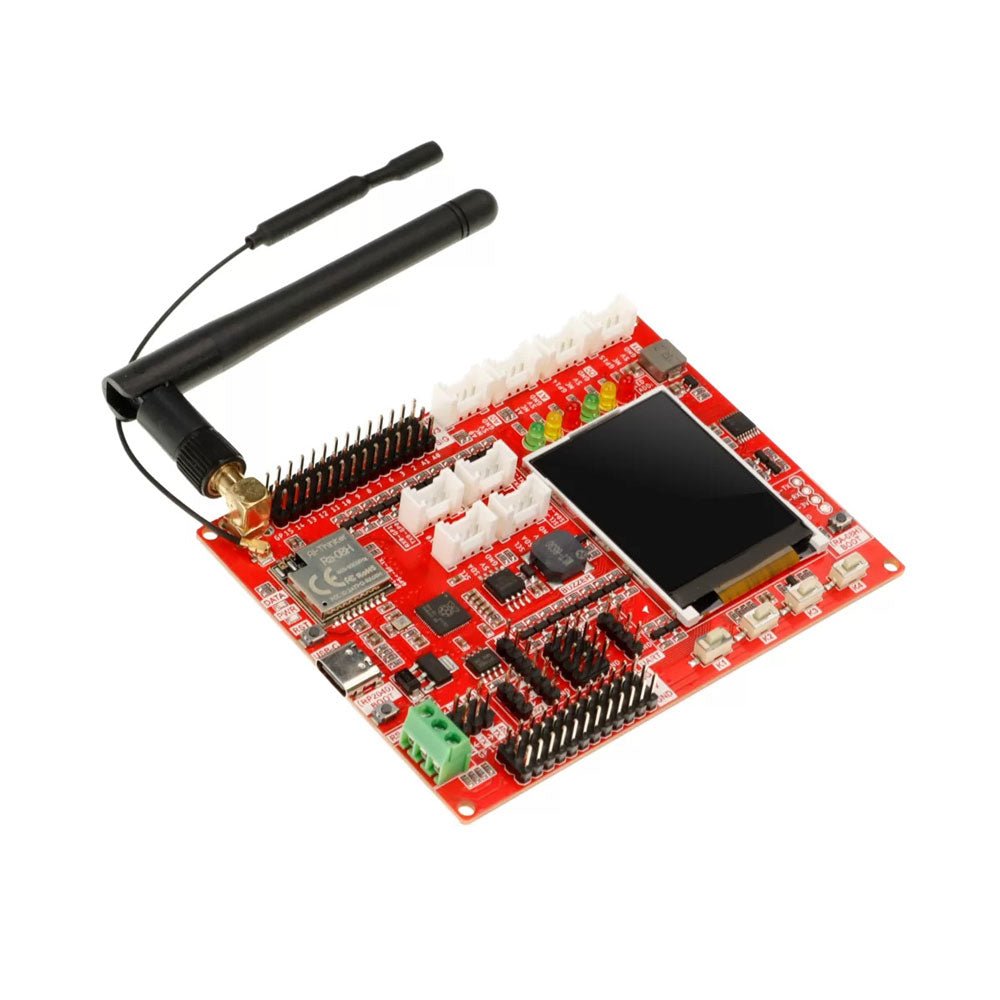

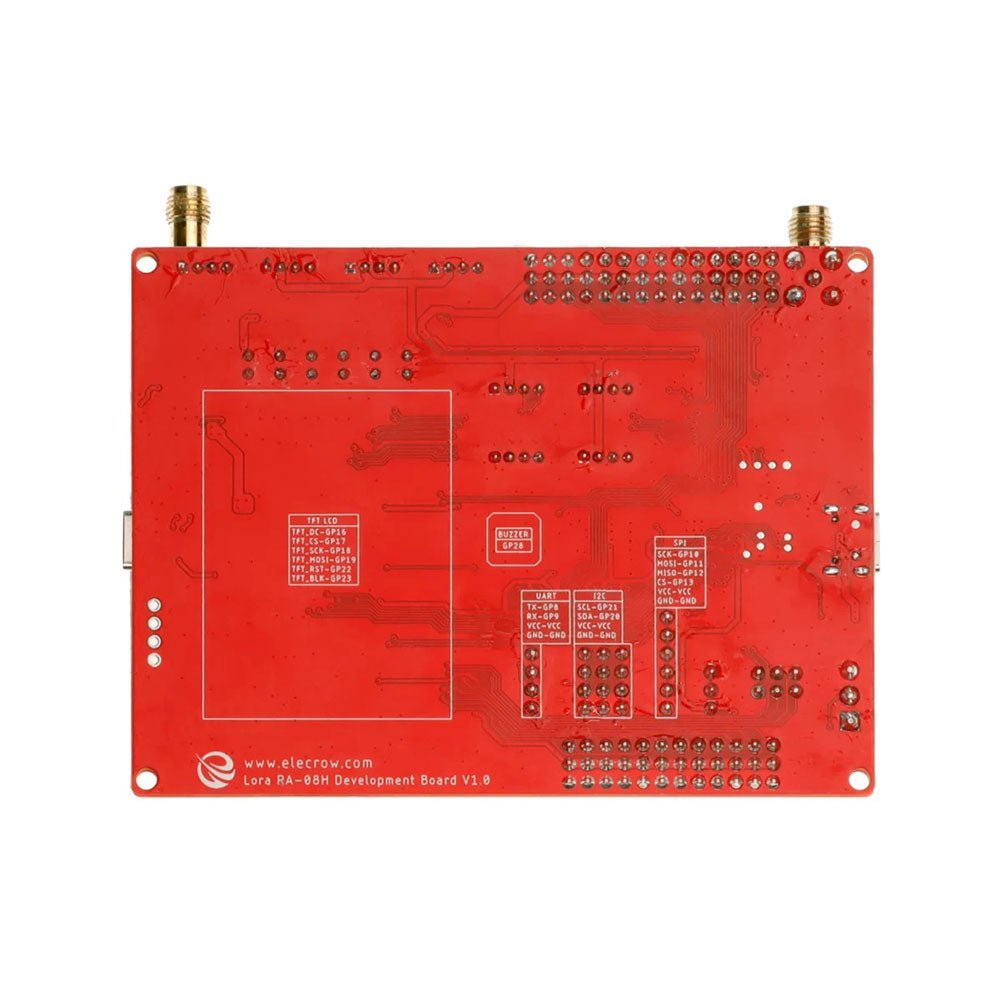

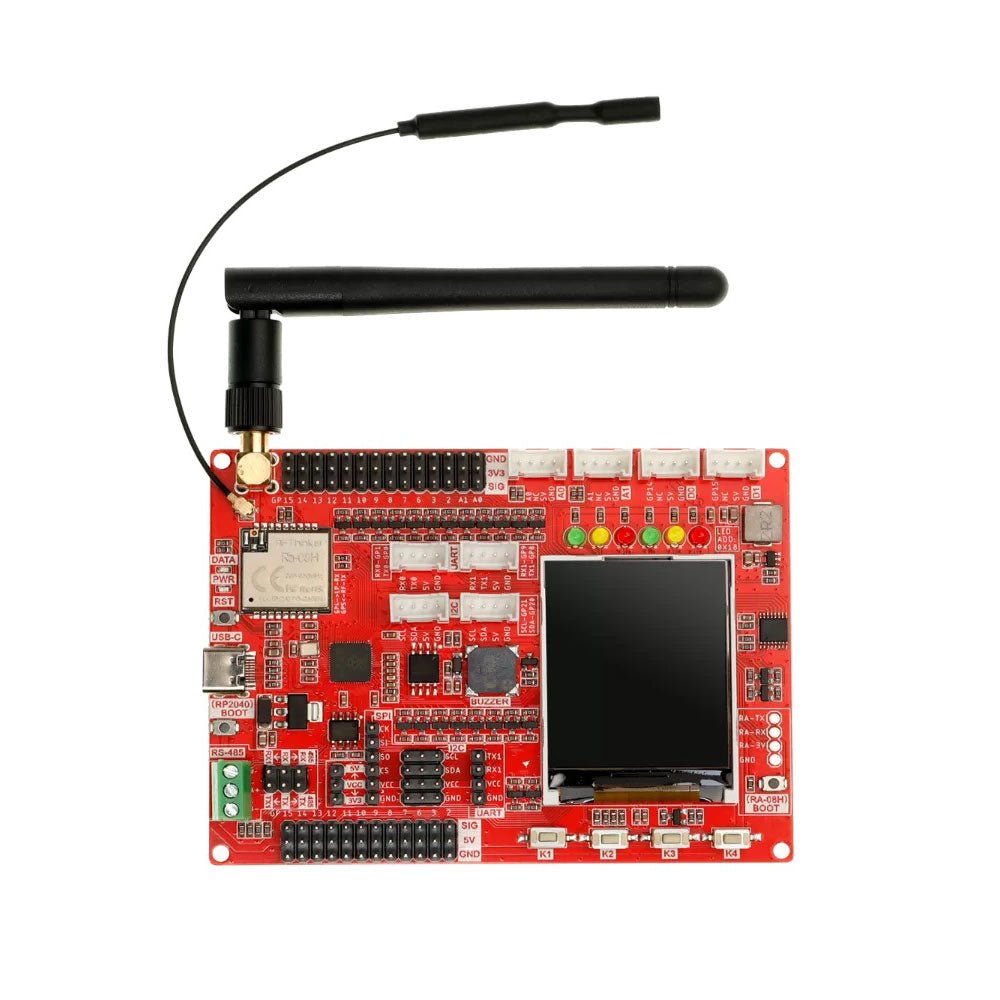

RA-08H LoRaWAN Development Board met geïntegreerde RP2040 en 1.8' LCD (EU868)

Omschrijving

Lora technologie en Lora apparaten worden op grote schaal gebruikt bij Internet of Things (IoT) toepassingen. Daarnaast leveren steeds meer mensen hier hun bijdrage aan en leren om met Lora te ontwikkelen, waardoor Lora een onmisbaar onderdeel is geworden van de IoT wereld. Om beginners te helpen de Lora technologie beter te leren kennen en te ontwikkelen is er een Lora ontwikkelingsbord speciaal voor beginners ontworpen. Deze gebruikt de RP2040 als hoofd controller, en is uitgerust met de RA-08H module die Lora en LoRaWAN protocollen ondersteunt bij het ontwikkelen.

De RP2040 is een dual-core, krachtige en energiezuinige ARM Cortex-M0+ architectuurchip, geschikt voor IoT, robots, besturing, embedded systemen en andere toepassingsgebieden. RA-08H is gemaakt met de door Semtech geautoriseerde ASR6601 RF chip, die de 868 MHz-frequentieband ondersteunt, een ingebouwde 32 MHz MCU heeft, die krachtigere functies heeft dan gewone RF-modules, en ook AT-commando’s ondersteunt.

Dit board bevat verschillende functionele interfaces om te kunnen ontwikkelen, zoals de Crowtail interface, een gemeenschappelijke PIN-naar-PIN header, die GPIO-poorten naar buiten voert en 3.3 V en 5 V uitgangen biedt. Hij is geschikt voor de ontwikkeling en het gebruik van veelgebruikte sensoren en elektronische modules. Daarnaast voorziet het board ook in een RS485-interface, SPI, I²C en UART-interfaces, die compatibel zijn met nog meer sensoren / modules.

Naast de primair benodigde interfaces voor het ontwikkelen integreert het board ook enkele veelgebruikte functies, zoals een zoemer, instelbare knoppen, rood-geel-groene driekleurige indicatie-ledjes, en een 1,8-inch SPI-interface LCD-scherm met een resolutie van 128x160.

Kenmerken

  • Gebruikt de RP2040 als hoofd controller, met twee 32-bits ARM Cortex M0+ processorkernen (dual-core), en biedt krachtigere prestaties
  • Is uitgerust met de RA-08H module met 32 MHz MCU, ondersteunt de 868 MHz frequentieband en AT-commando’s
  • Uitgebreid scala aan externe interfacebronnen mogelijk, compatibel met Crowtail-serie modules en andere common interface modules
  • Integreert veelgebruikte functies zoals zoemer, led lampjes, LCD-scherm, en instelbare knoppen, waardoor hij beknopter kan zijn en handig is bij het bouwen van projecten
  • Ingebouwde 1,8-inch 128x160 SPI-TFT-LCD, ST7735S driver chip
  • Compatibel met Arduino / MicroPython, geschikt om een verscheidenheid aan projecten mee te realiseren

Specificaties

Hoofd controller Raspberry Pi RP2040, ingebouwde 264 KB SRAM en 4 MB Flash
Processor Dual Core Arm Cortex-M0+ @ 133 MHz
RA-08H frequentieband 803-930 MHz
RA-08H interfaces Externe antenne, SMA-interface of IPEX first-generation interface
LCD-scherm Ingebouwde 1,8-inch 128x160 SPI-TFT-LCD
LCD-resolutie 128x160
LCD-driver ST7735S (4-draads SPI)
Ontwikkelomgeving Arduino / MicroPython
Interfaces
  • 1x passieve zoemer
  • 4x instelbare knoppen
  • 6x programmeerbare leds
  • 1x RS485 communicatie interface
  • 8x 5 V Crowtail interfaces (2x analoge interfaces, 2x digitale interfaces, 2x UART, 2x I²C)
  • 12x 5 V universele pin header IO
  • 14x 3,3 V universele pin header IO
  • 1x 3,3 V / 5 V schakelbare SPI
  • 1x 3,3 V / 5 V schakelbare UART
  • 3x 3,3 V / 5 V schakelbare I²C
Bedrijfsspanning USB 5 V / 1 A
Bedrijfstemperatuur -10°C ~ 65°C
Afmetingen 102 x 76,5 mm (L x B)

Inbegrepen

  • 1x Lora RA-08H Development Board
  • 1x Lora Spring Antenne (868 MHz)
  • 1x Lora Rubber Antenne (868 Mhz)

Downloads
