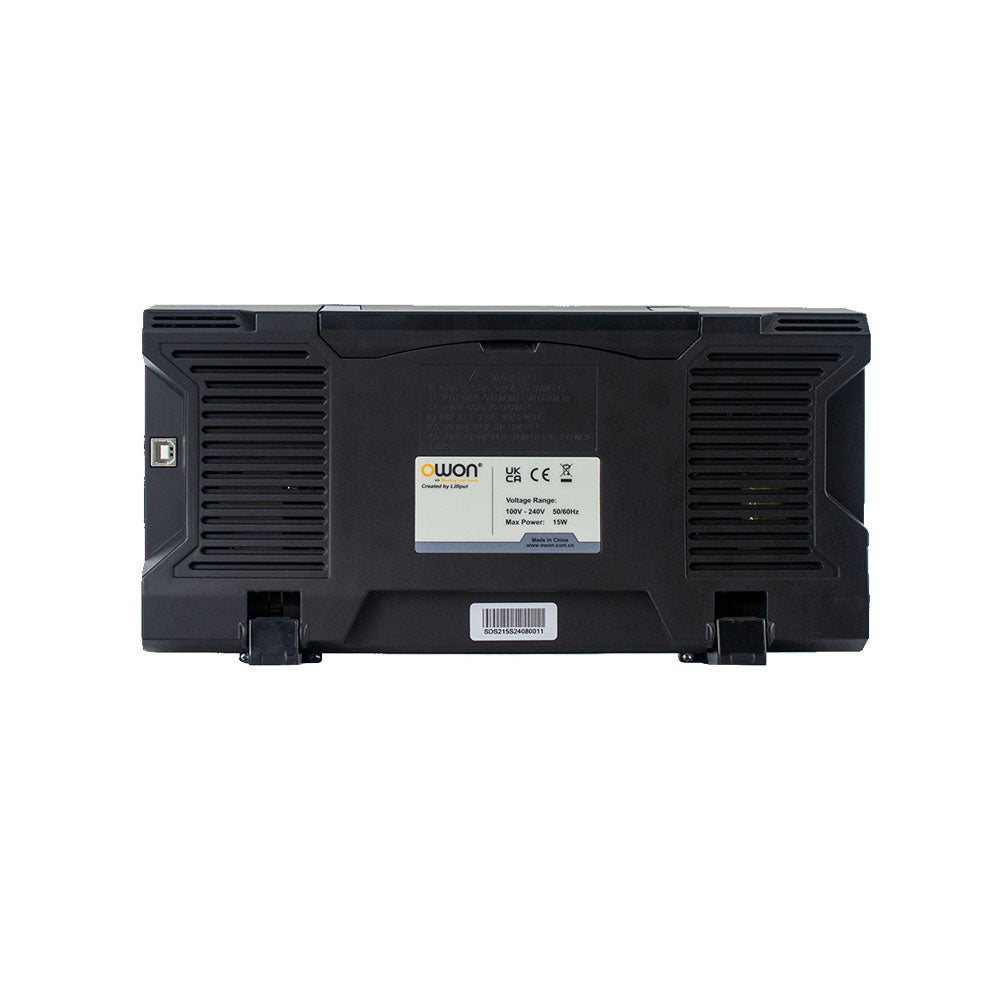

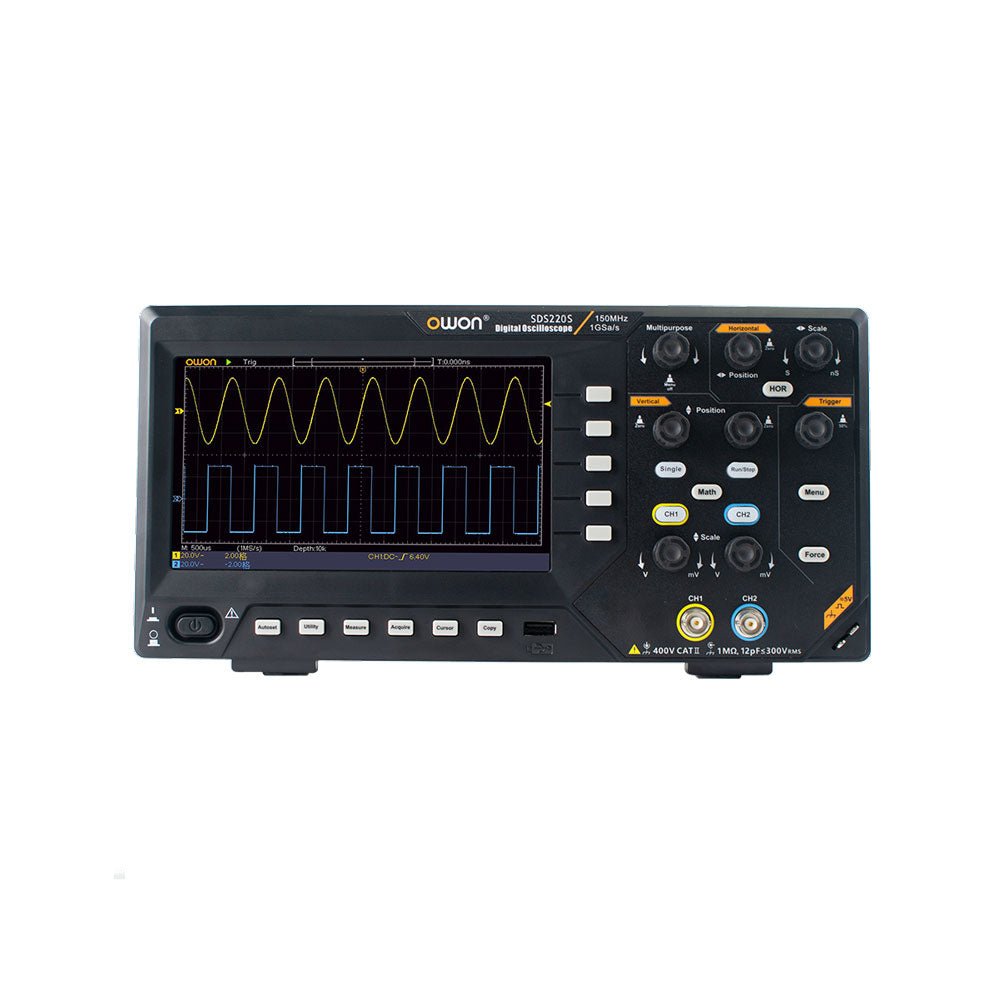

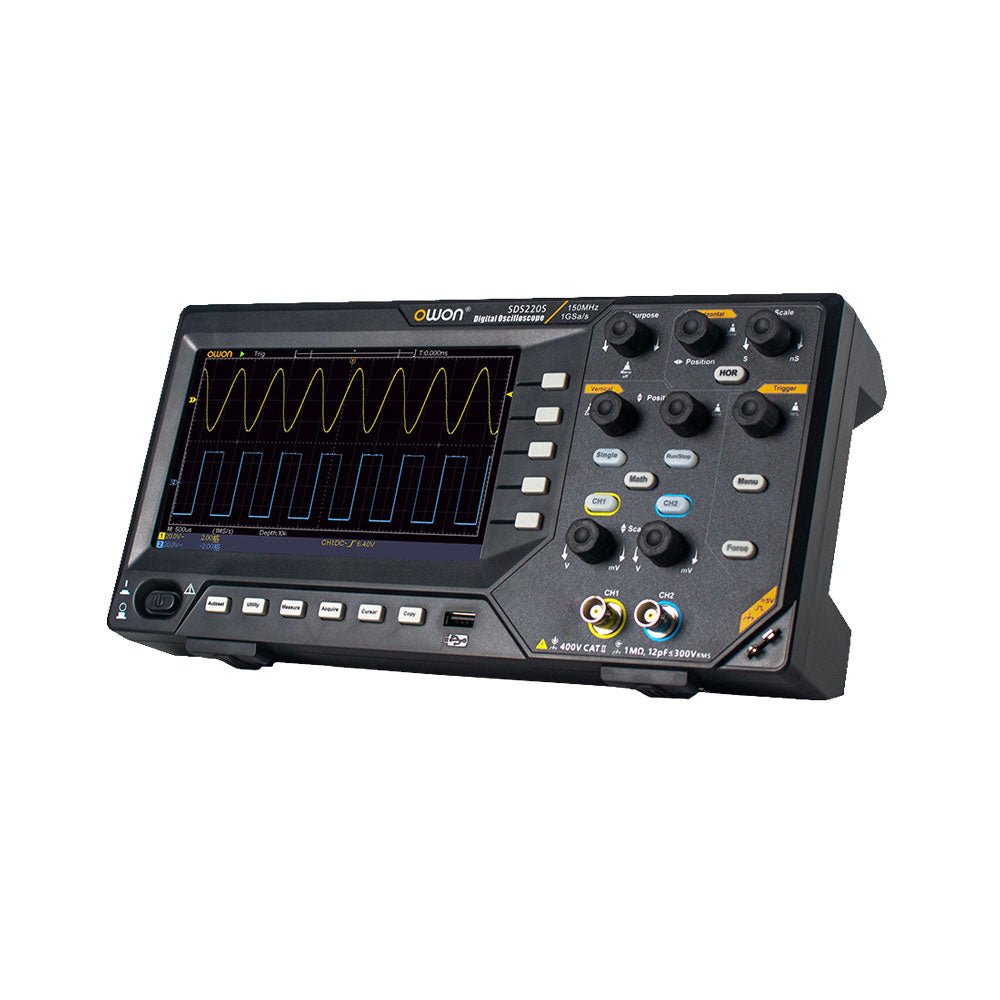

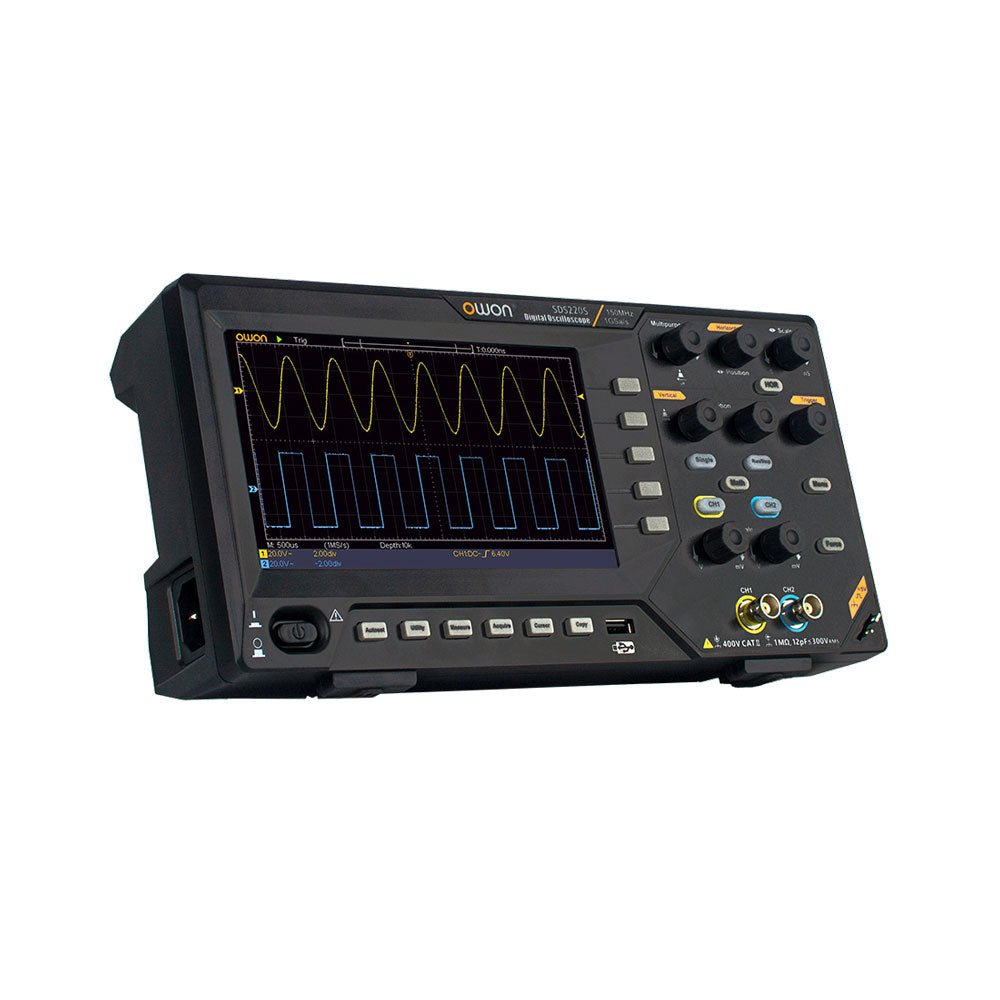

OWON SDS220S 2-kanaals Oscilloscoop (200 MHz) & Signaalgenerator

  • FabrikantOWON

Omschrijving

De OWON SDS220S is een digitale dual-channel oscilloscoop met een geïntegreerde 25 MHz signaalgenerator, die een brede bandbreedte van 200 MHz en een hoge real-time sampling rate van 1 GS/s biedt.

Kenmerken

  • Digitale opslagoscilloscoop (DSO)
  • Dual-channel werking (twee onafhankelijke ingangskanalen)
  • Ingebouwde 25 MHz signaalgenerator
  • Bandbreedte: 200 MHz
  • Realtime bemonsteringsfrequentie: 1 GS/s per kanaal
  • Geheugendiepte: 20M punten
  • Automatische metingen: Ondersteunt 30 automatische golfvormmetingen
  • Ingebouwde frequentieteller: 6-cijferig, hoge precisie
  • FFT-spectrumanalyse (Fast Fourier Transform)
  • PC-connectiviteit: Communiceert met PC via USB-interface
  • Afstandsbediening & programmeren: Ondersteunt SCPI-opdrachten en LabVIEW-integratie
  • Inbegrepen software: Gratis pc-software en programmeerontwikkelingsvoorbeelden beschikbaar voor externe besturing en secundaire ontwikkeling.
  • 7-inch TFT LCD-kleurenscherm

Oscilloscoop Specificaties

Bandbreedte 200 MHz
Kanalen 2
Samplefrequentie Max. 1 GS/s
Acquisitiemodus Normaal, piekdetectie, gemiddeld
Ingangskoppeling DC, AC, aarde
Ingangsimpedantie 1 MΩ ±2%, parallel met 20pF ±5pF
Probe Verzwakkingsfactor 1X, 10X, 100X, 1000X
Recordlengte 20M
Horizontale schaal (s/div) 2 ns/div～1000 s/div, stapsgewijs van 1–2–5
Verticale gevoeligheid 2 mV/div～10 V/div
Automatische meting Periode, frequentie, gemiddelde, PK-PK, RMS, max, min, top, basis, amplitude, overshoot, preshoot, stijgtijd, daaltijd, +PulseWidth, -PulseWidth, +Duty Cycle, -Duty Cycle, Delay A→B, Delay A→B, Cycle RMS, Cursor RMS, Screen Duty, Phase, +PulseCount, -PulseCount, RiseEdgeCnt, FallEdgeCnt, Area en Cycle Area.
Waveform Math ＋, －, ×, ÷, FFT
Waveform Storage 16 waveforms
Trigger Type Edge, Video
Communicatie-interface USB-host en Apparaat
Frequentieteller Ja

Signaalgenerator Specificaties

Standaard golfvormen Sinusgolf, blokgolf, hellinggolf, pulsgolf, willekeurige golf
Willekeurige golfvormen Sinc, exponentiële stijging, exponentiële daling, Gaussisch meer dan 160 soorten
Max. frequentie-uitgang 25 MHz
Willekeurige golfvorm 0,1 Hz～5 MHz
Sample rate 125 MSa/s
Amplitude (50 Ω) 0,005 Vpp～3 Vpp
DC-offsetbereik ±3 V (hoge weerstand)
Kanaal 1
Golfvormlengte 8k
Verticale resolutie 14 bit
Belastingsimpedantie 50 Ω

Algemene Specificaties

Display 7 inch LCD (800 x 480)
Afmetingen (L x H x D) 301 x 152 x 70 mm
Gewicht 1,1 kg

Inbegrepen

  • OWON SDS220S Oscilloscoop & Signaalgenerator
  • Netsnoer
  • BNC-kabel
  • USB-kabel
  • Probe
  • Probe adjust
  • Manual

Downloads

Productformulier

De OWON SDS220S is een digitale dual-channel oscilloscoop met een geïntegreerde 25 MHz signaalgenerator, die een brede bandbreedte van 200 MHz en... Lees meer

€ 299,00 incl. BTW
Leden € 269,10
