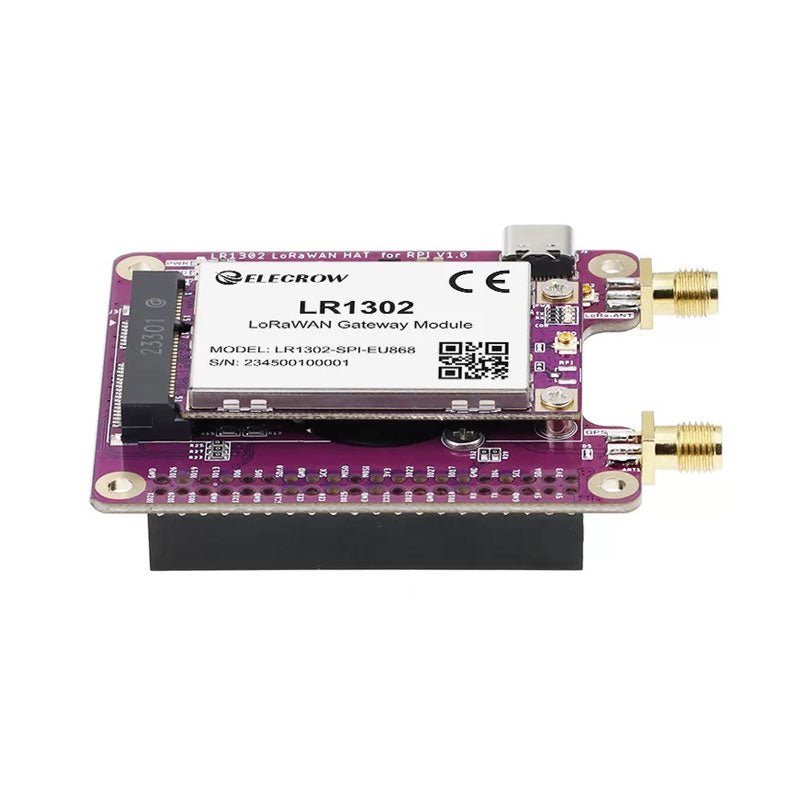

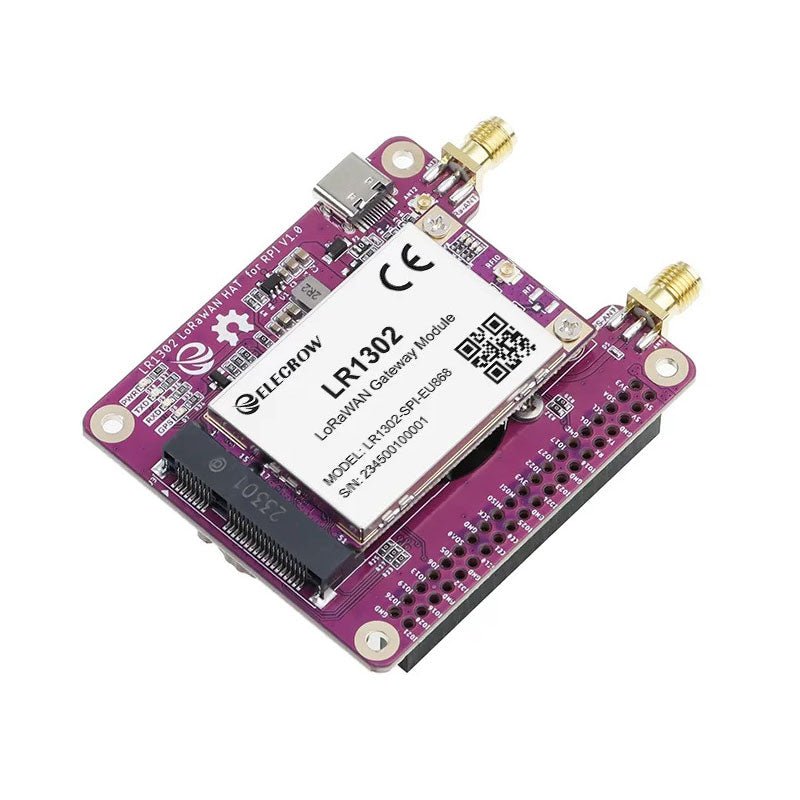

LR1302 LoRaWAN HAT voor de Raspberry Pi (EU868)

Omschrijving

Deze LR1302 module is een LoRaWAN gateway module van de nieuwe generatie. Zijn vormfactor is gebaseerd op mini-PCIe, en hij heeft een laag stroomverbruik en hoge prestaties. Voorzien van de SX1302 LoRaWAN baseband chip van Semtech Network biedt de LR1302 gateway module diverse gateway functies met potentieel de capaciteit voor draadloze transmissie over lange afstanden. Vergeleken met de vorige SX1301 en SX1308 LoRa chips heeft de SX1302 chip een hogere gevoeligheid, een lager stroomverbruik en een lagere bedrijfstemperatuur. Hij ondersteunt 8-kanaals gegevensoverdracht, verbetert de communicatie efficiëntie en capaciteit, en ondersteunt de verbindingen en gegevensoverdracht naar meer apparaten.

Hij heeft twee antenne interfaces, één voor het verzenden en ontvangen van LoRa-signalen en één U.FL (IPEX) interface voor onafhankelijke transmissie. Hij heeft ook een metalen afscherming om te beschermen tegen externe interferentie, en om een betrouwbare communicatieomgeving te bieden.

De LR1302 is speciaal ontworpen voor IoT, en is derhalve geschikt voor een verscheidenheid aan IoT toepassingen. Of het nu gaat om gebruik in smart cities, landbouw, industriële automatisering of andere gebieden, de LR1302 module kan betrouwbare verbindingen en efficiënte gegevensoverdracht bieden.

Kenmerken

  • Maakt gebruik van de Semtech SX1302 baseband LoRa chip met extreem laag stroomverbruik en uitstekende prestaties
  • De Mini-PCIe vormfactor en het compact ontwerp maken het gemakkelijker om hem te integreren in verschillende gateway-apparaten, en maakt hem geschikt voor toepassingen met beperkte ruimte, en biedt flexibele implementatieopties
  • Ondersteuning van 8-kanaals datatransmissie, zorgt voor betere communicatie-efficiëntie en capaciteit
  • Ultra-lage bedrijfstemperatuur elimineert de noodzaak van extra koeling, en verkleint de afmeting van de LoRaWAN gateway
  • Gebruikt het SX1250 TX/RX front-end met een gevoeligheid tot -139 dBm@SF12; TX-vermogen tot 26 dBm @3,3 V

Specificaties

Frequentie 863 - 870 MHz (EU868)
Chipset Semtech SX1302 chip
Gevoeligheid -125 dBm @125K/SF7
-139 dBm @125K/SF12
TX vermogen 26 dBm (met 3,3 V voeding)
Bandbreedte 125/250/500 kHz
Kanalen 8 kanaals
LED's Power: Groen
Config: Rood
TX: Groen
RX: Blauw
Vormfactor Mini PCIe, 52-pins Golden Finger
Stroomverbruik (SPI-versie) Stand-by: 7,5 mA
TX maximaal vermogen: 415 mA
RX: 40 mA
Stroomverbruik (USB-versie) Stand-by: 20 mA
TX maximaal vermogen: 425 mA
RX: 53 mA
LBT (Listen Before Talk) Ondersteund
Antenne connector U.FL
Bedrijfstemperatuur -40 tot 85°C
Afmetingen (B x L) 30 x 50,95 mm

Note

  • De LR1302 LoRaWAN Gateway Module is niet inbegrepen.

Downloads

Productformulier

Deze LR1302 module is een LoRaWAN gateway module van de nieuwe generatie. Zijn vormfactor is gebaseerd op mini-PCIe, en hij... Lees meer

€ 24,95 € 19,95 (incl. BTW)
Leden identiek

      Details

      SKU: 20744
      EAN: 020744

      Omschrijving

      Deze LR1302 module is een LoRaWAN gateway module van de nieuwe generatie. Zijn vormfactor is gebaseerd op mini-PCIe, en hij heeft een laag stroomverbruik en hoge prestaties. Voorzien van de SX1302 LoRaWAN baseband chip van Semtech Network biedt de LR1302 gateway module diverse gateway functies met potentieel de capaciteit voor draadloze transmissie over lange afstanden. Vergeleken met de vorige SX1301 en SX1308 LoRa chips heeft de SX1302 chip een hogere gevoeligheid, een lager stroomverbruik en een lagere bedrijfstemperatuur. Hij ondersteunt 8-kanaals gegevensoverdracht, verbetert de communicatie efficiëntie en capaciteit, en ondersteunt de verbindingen en gegevensoverdracht naar meer apparaten.

      Hij heeft twee antenne interfaces, één voor het verzenden en ontvangen van LoRa-signalen en één U.FL (IPEX) interface voor onafhankelijke transmissie. Hij heeft ook een metalen afscherming om te beschermen tegen externe interferentie, en om een betrouwbare communicatieomgeving te bieden.

      De LR1302 is speciaal ontworpen voor IoT, en is derhalve geschikt voor een verscheidenheid aan IoT toepassingen. Of het nu gaat om gebruik in smart cities, landbouw, industriële automatisering of andere gebieden, de LR1302 module kan betrouwbare verbindingen en efficiënte gegevensoverdracht bieden.

      Kenmerken

      • Maakt gebruik van de Semtech SX1302 baseband LoRa chip met extreem laag stroomverbruik en uitstekende prestaties
      • De Mini-PCIe vormfactor en het compact ontwerp maken het gemakkelijker om hem te integreren in verschillende gateway-apparaten, en maakt hem geschikt voor toepassingen met beperkte ruimte, en biedt flexibele implementatieopties
      • Ondersteuning van 8-kanaals datatransmissie, zorgt voor betere communicatie-efficiëntie en capaciteit
      • Ultra-lage bedrijfstemperatuur elimineert de noodzaak van extra koeling, en verkleint de afmeting van de LoRaWAN gateway
      • Gebruikt het SX1250 TX/RX front-end met een gevoeligheid tot -139 dBm@SF12; TX-vermogen tot 26 dBm @3,3 V

      Specificaties

      Frequentie 863 - 870 MHz (EU868)
      Chipset Semtech SX1302 chip
      Gevoeligheid -125 dBm @125K/SF7
      -139 dBm @125K/SF12
      TX vermogen 26 dBm (met 3,3 V voeding)
      Bandbreedte 125/250/500 kHz
      Kanalen 8 kanaals
      LED's Power: Groen
      Config: Rood
      TX: Groen
      RX: Blauw
      Vormfactor Mini PCIe, 52-pins Golden Finger
      Stroomverbruik (SPI-versie) Stand-by: 7,5 mA
      TX maximaal vermogen: 415 mA
      RX: 40 mA
      Stroomverbruik (USB-versie) Stand-by: 20 mA
      TX maximaal vermogen: 425 mA
      RX: 53 mA
      LBT (Listen Before Talk) Ondersteund
      Antenne connector U.FL
      Bedrijfstemperatuur -40 tot 85°C
      Afmetingen (B x L) 30 x 50,95 mm

      Note

      • De LR1302 LoRaWAN Gateway Module is niet inbegrepen.
