Omschrijving

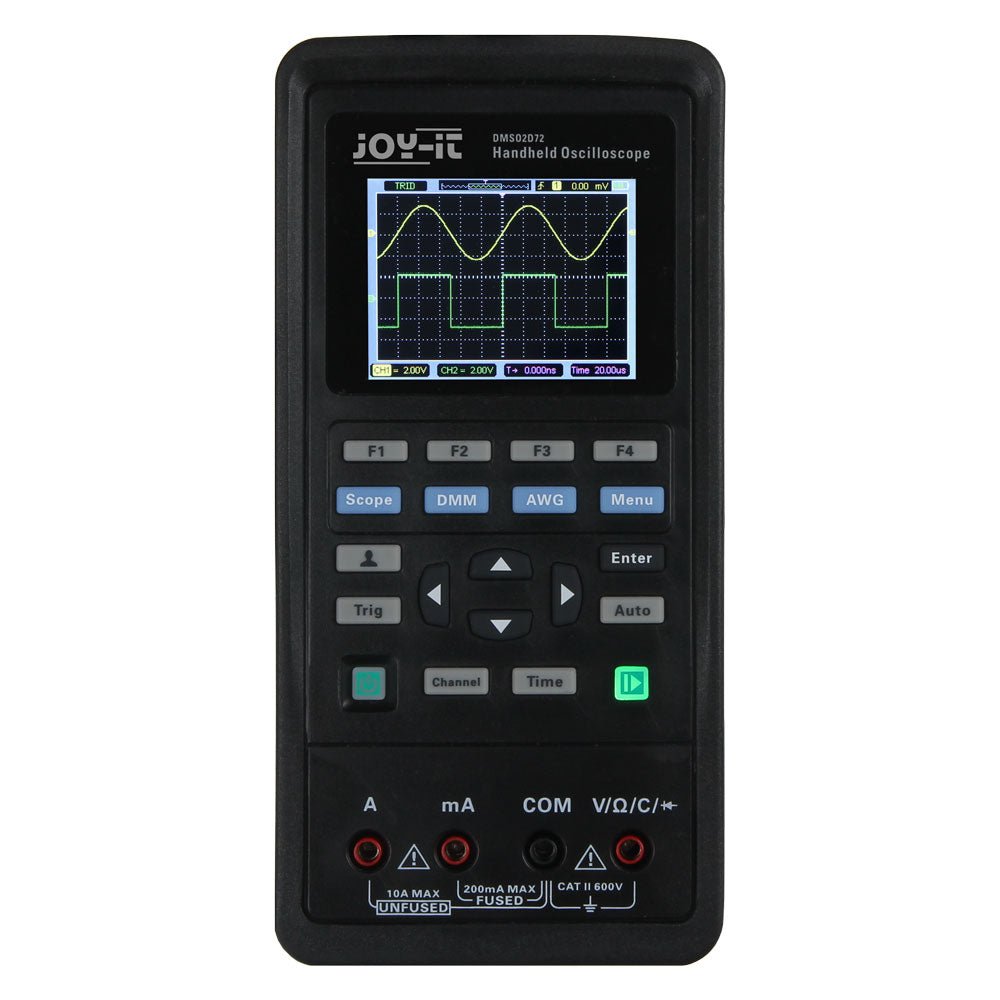

De JOY-iT DMSO2D72 is je ideale metgezel voor in de werkplaats en in het veld. Het combineert een 2-kanaals oscilloscoop, een signaalgenerator voor elke golfvorm en een multimeter met 6 verschillende meettypes in één apparaat en vervult alle functies die je van afzonderlijke apparaten verwacht.
JOY-iT heeft bijzondere nadruk gelegd op een eenvoudige, duidelijke en praktische bediening om het werk voor de gebruiker zo aangenaam mogelijk te maken. Hiervoor is de DMSOD72 uitgerust met een 'één-knops' auto-meetfunctie en een 'één-knops' page out. Bovendien kunnen 2 signalen direct op het 2,8' 65K kleuren-LCD-display worden vergeleken. De stroomvoorziening wordt verzorgd door twee 18650 lithiumbatterijen, die bij de levering zijn inbegrepen en een continue werking van een dag en een standby-tijd mogelijk maken tijd tot 8 weken Verder is bediening via de USB-C-interface ook mogelijk, waarbij de batterijen tegelijkertijd worden opgeladen.
Om het toestel bij gebruik in het veld optimaal te beschermen, is de DMSO2D72 voorzien van een siliconen omhulsel, dat bescherming biedt tegen schokken, vuil en hitte. De uitgebreide en zeer gebruiksvriendelijke software is beschikbaar in het Engels, Duits en Frans en kan eenvoudig op het apparaat worden ingesteld.
Je zult ook onder de indruk zijn van de pc-software, die je een veelvoud aan functies biedt met een zeer hoog gebruiksgemak.
Algemene specificaties
| Display type |
2.8' 64K color TFT-LCD |
| Display resolution |
320 x 240 |
| Display settings |
Adjustable background brightness, backlight duration, auto power off time |
| Protective case |
Silicon cover, good impact resistance, outstanding heat resistance, easy to disassemble |
| Special features |
Mobile use through battery operation, 3-in-1 device (oscilloscope, signal generator, multimeter), 3 languages (German, English, French) |

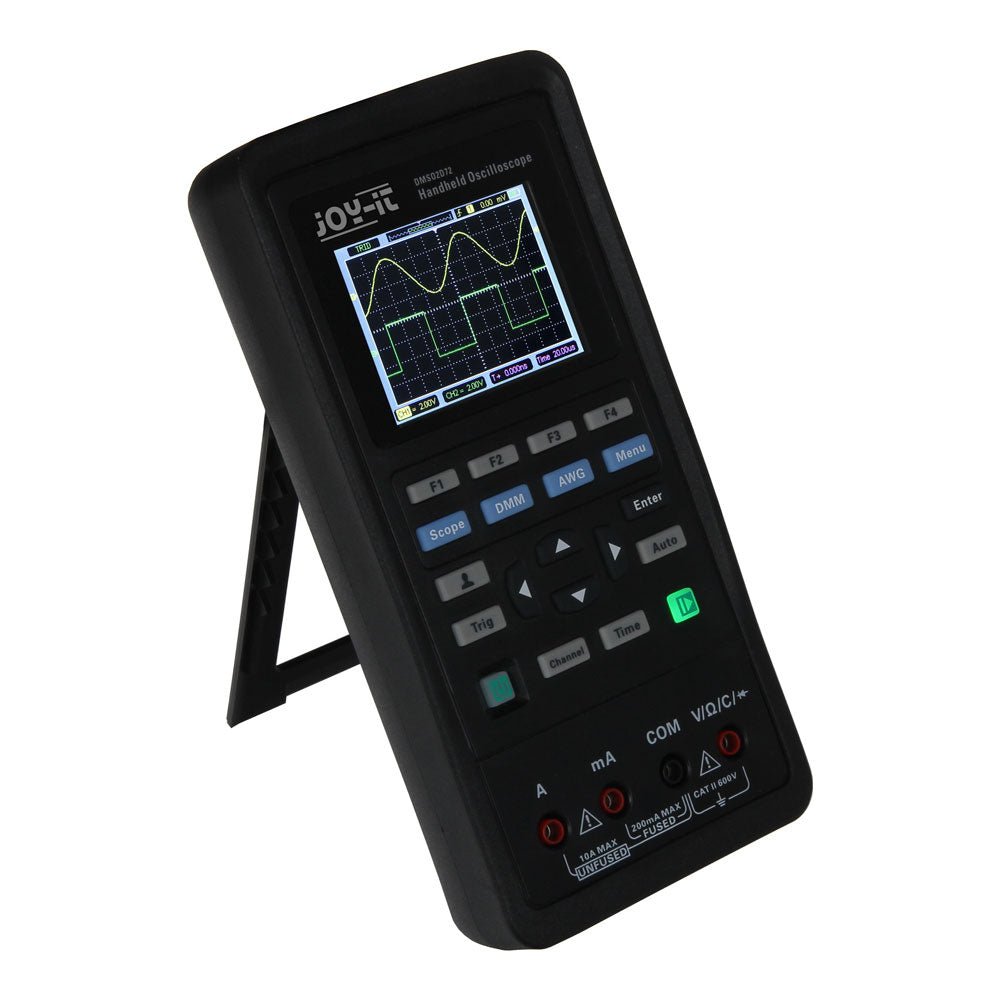

| Assembly / Stand function |
45° suspension bracket |
| Interface |
USB Type C for power/data |
| Rechargeable battery |
2x 16850 Lithium |
| Charging current |
5 V / 2 A |
| Battery life |
In use: A full day
In standby: Up to 8 weeks |
| PC software |
Windows 7 and higher |
| Operating temperature |
0-50°C |
| Dimensions |
199 x 98 x 40 mm |
| Weight |
624 g |
Oscilloscoop
| Channels |
2 + DMM + AWG |
| Bandwidth |
70 MHz |
| Sampling Rate |
250 MSa/s Single channel
125 MSa/s Dual channel |
| Vertical resolution |
10 mV - 10 V |
| Automatic measurement of |
Frequency and amplitude |
| Manual cursor measurement |
Voltage and time |
| Output impedance (DC) |
25 pF ±3 pF; 1 M? ±2% |
| Maximum input voltage |
150 V RMS |
Signaalgenerator
| Sampling rate |
250 MSa/s |
| Vertical resolution |
12 bits |
| Waveforms |
Sine, square, triangle, trapezoid, and many more |
| Sine |
1 Hz - 25 MHz |
| Square |
1 Hz - 10 MHz |
| Triangle |
1 Hz - 1 MHz |
| Trapezoid |
1 Hz - 5 MHz |
| Frequency resolution |
1 Hz |
| Output impedance |
50 ? |
Digitale multimeter
| 6 Multimeter measuring modes |
Voltage, current, resistance, capacity, diode, on-off |
| Max. resolution |
4000 Counts |
| Ranges |
|
| Voltage |
0 µV - 600 V DC
0 mV - 600 V AC, 40-400 Hz |
| Current |
0 µA - 10 A |
| Resistance |
0 m? - 40 M? |
| Capacity |
0 pF - 100 µF |
| Diode |
0-2 V |
| On-off |
<50 ? |

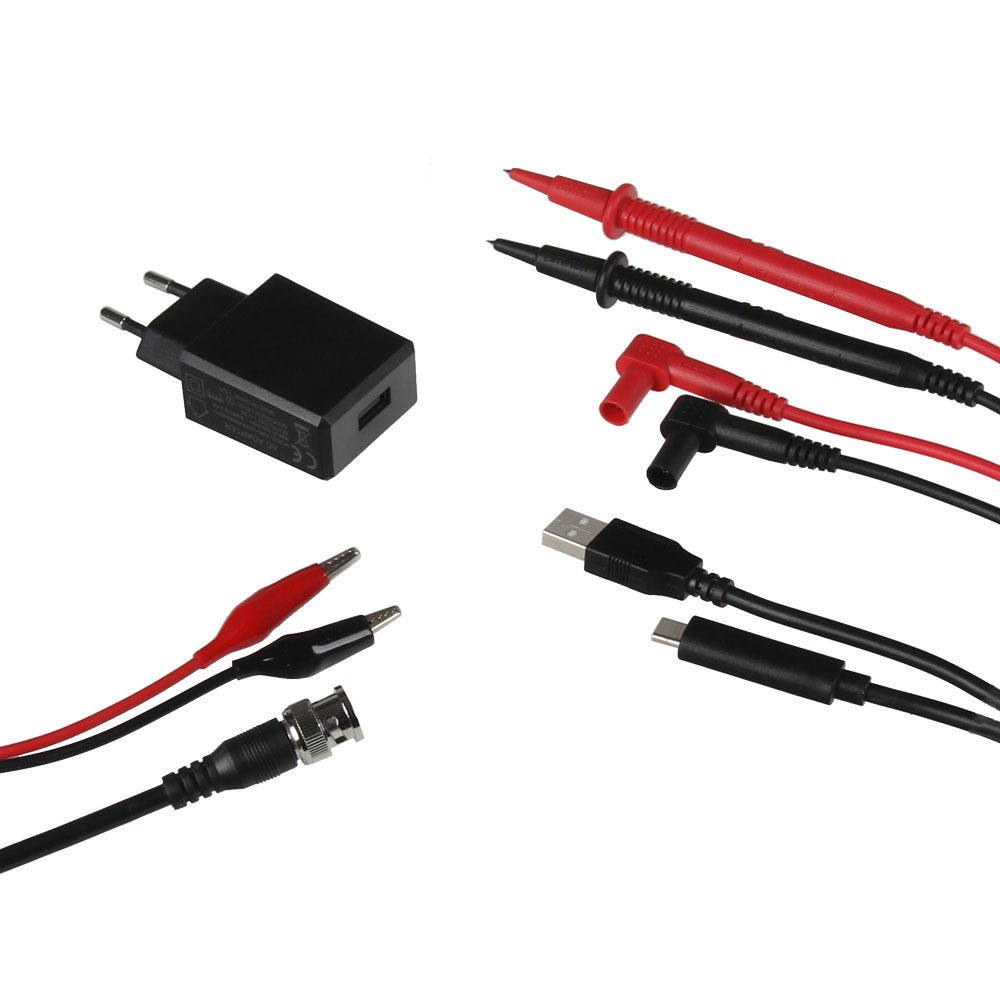

Inbegrepen
- JOY-iT 3-in-1 handheld DMSO2D72
- 2 oplaadbare batterijen (18650, 2600 mAh)

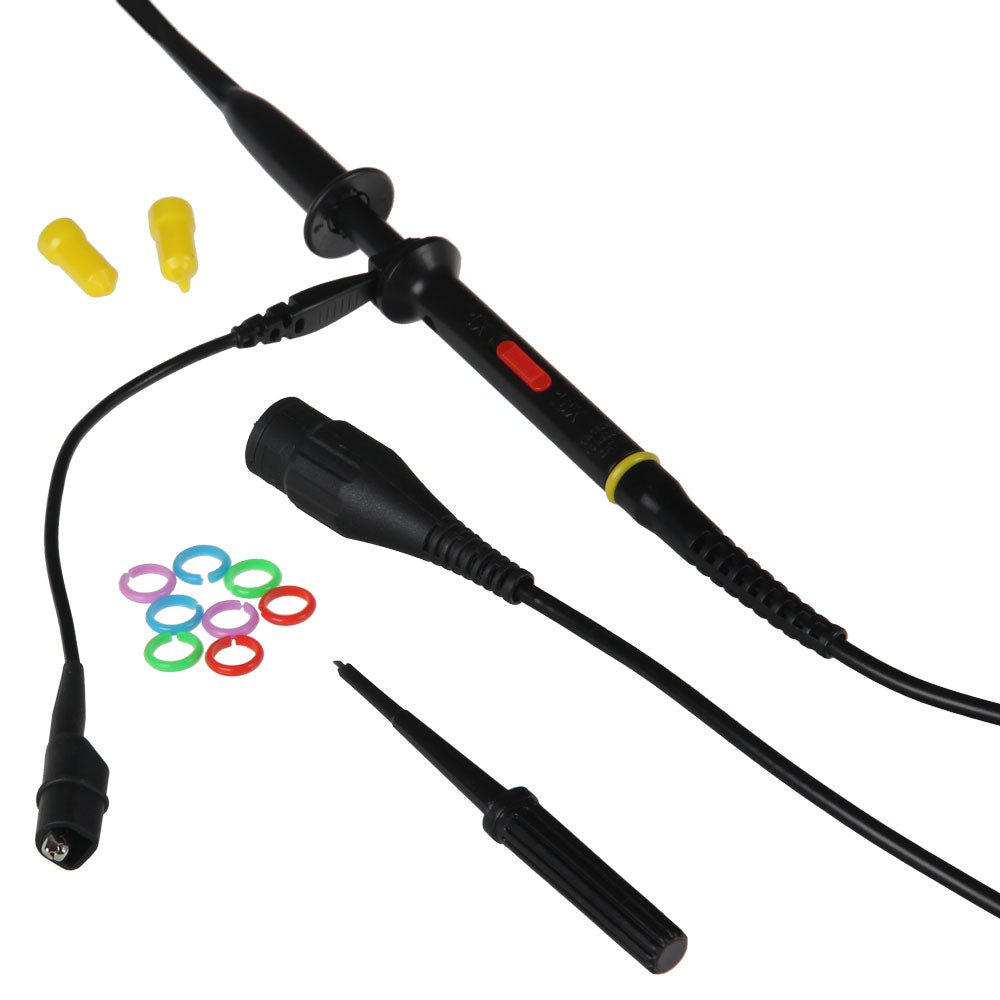

- Passieve 80 MHz-Probe + accessoires
- 2x BNC naar krokodilklem coaxkabel
- 2x DMM-meetsnoer
- USB naar USB-C-kabel
- USB-voeding (5 V, 2 A)
