Omschrijving

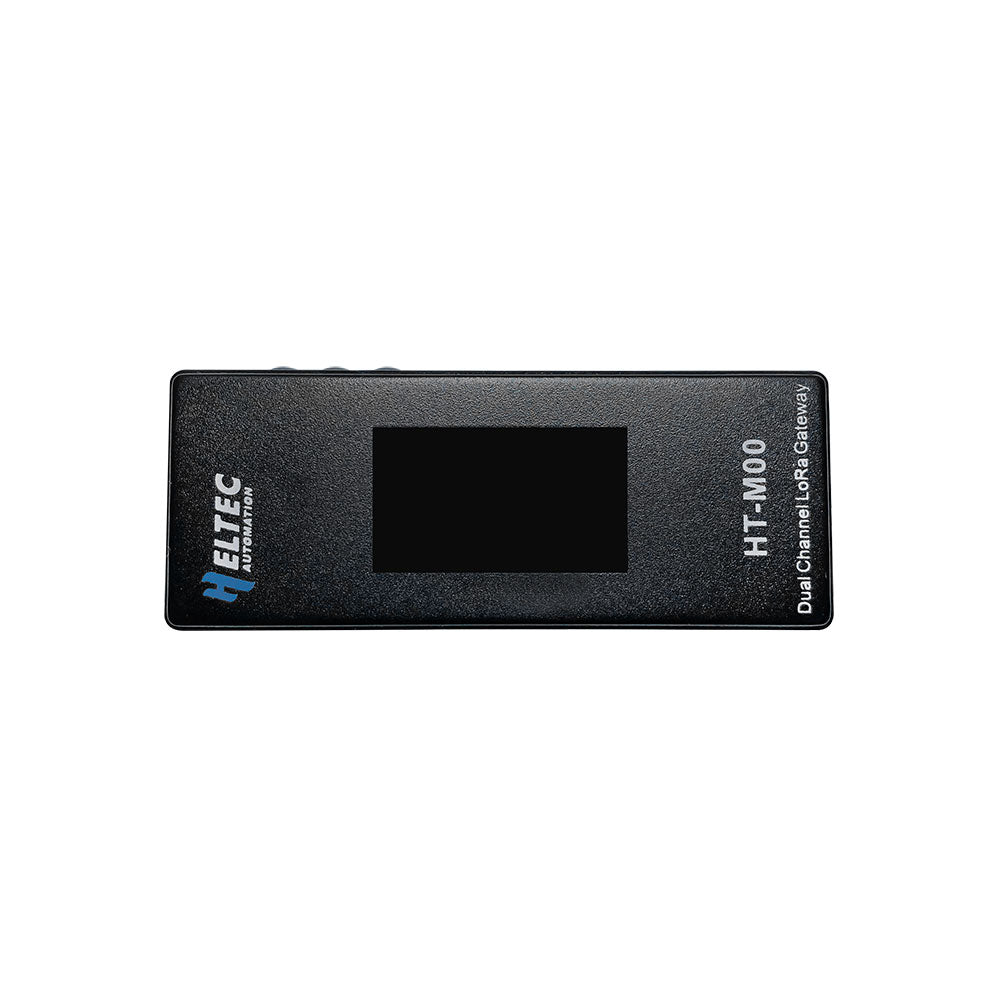

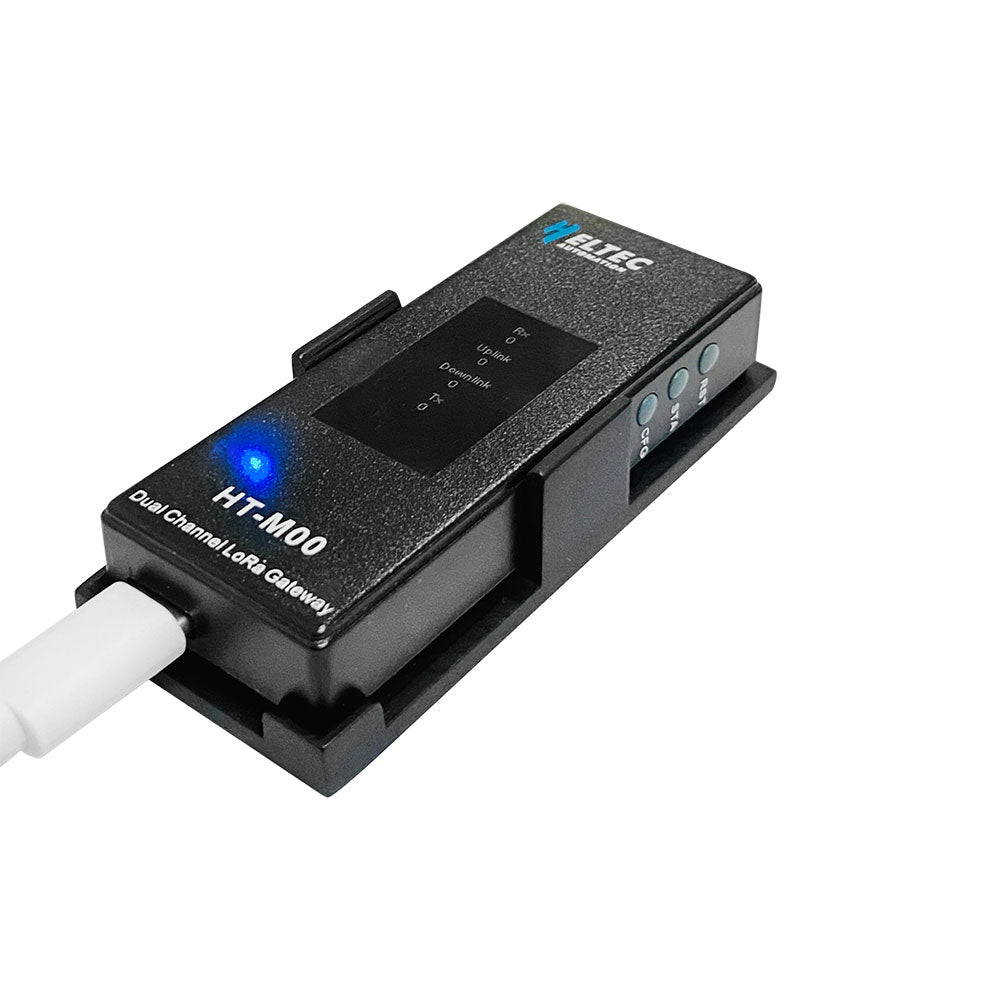

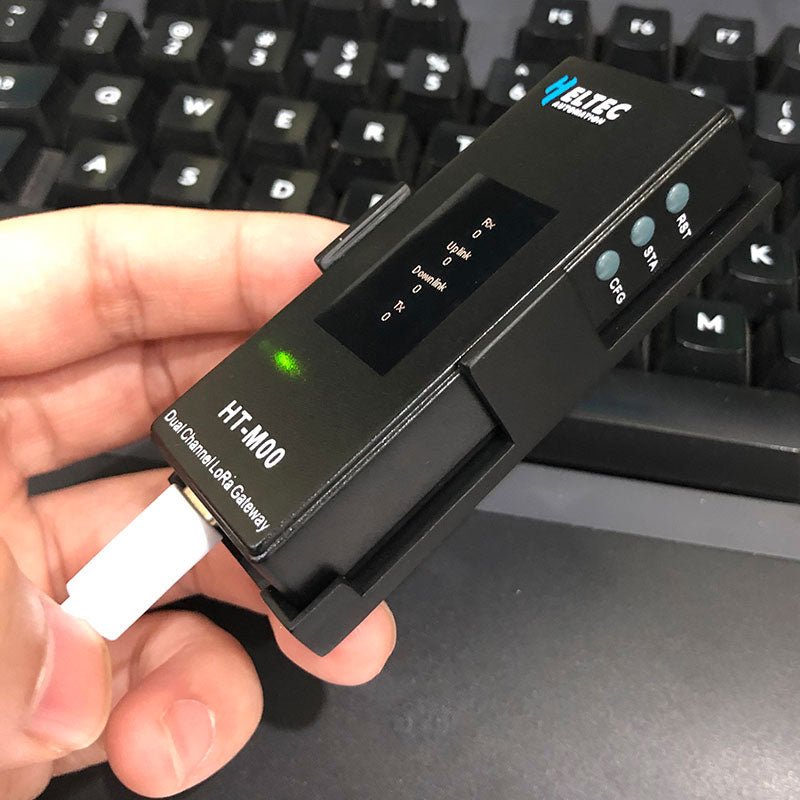

De HT-M00 is een tweekanaals gateway die speciaal is ontworpen voor LoRa-toepassingen voor slimme gezinnen die werken met minder dan 30 LoRa-nodes. De gateway is gebouwd rond twee SX1276-chips die worden aangestuurd door ESP32. Om monitoring van de 125 kHz SF7~SF12-spreidingsfactor mogelijk te maken, is een softwaremixer ontwikkeld, die gewoonlijk een basisbandsimulatieprogramma wordt genoemd.
De softwaremixer is een cruciaal onderdeel waardoor de HT-M00-gateway met hoge efficiëntie kan werken. Het is ontworpen om basisbandsignalen te simuleren, die vervolgens worden gemengd met de radiofrequentiesignalen om de gewenste uitvoer te produceren. De softwaremixer is met grote zorg en precisie ontwikkeld en heeft strenge tests ondergaan om ervoor te zorgen dat hij nauwkeurige en betrouwbare resultaten kan leveren.
Kenmerken
- ESP32 + SX1276
- Emuleert LoRa-demodulatoren
- Automatische adaptieve spreadspectrumfactor, SF7 tot SF12 voor elk kanaal is optioneel
- Maximale output: 18 ±1dBm
- Ondersteuning voor LoRaWAN klasse A, klasse C-protocol
Specificaties
| MCU |
ESP32-D0WDQ6 |
| LoRa-chipset |
SX1276 |
| LoRa-band |
863~870 MHz |
| Voedingsspanning |
5 V |
| Ontvangstgevoeligheid |
-110 dBm bij 300 bps |
| Interface |
USB-C |
| Max. TX-vermogen |
17dB ±1dB |
| Bedrijfstemperatuur |
−20~70°C |
| Afmetingen |
30 x 76 x 14 mm |

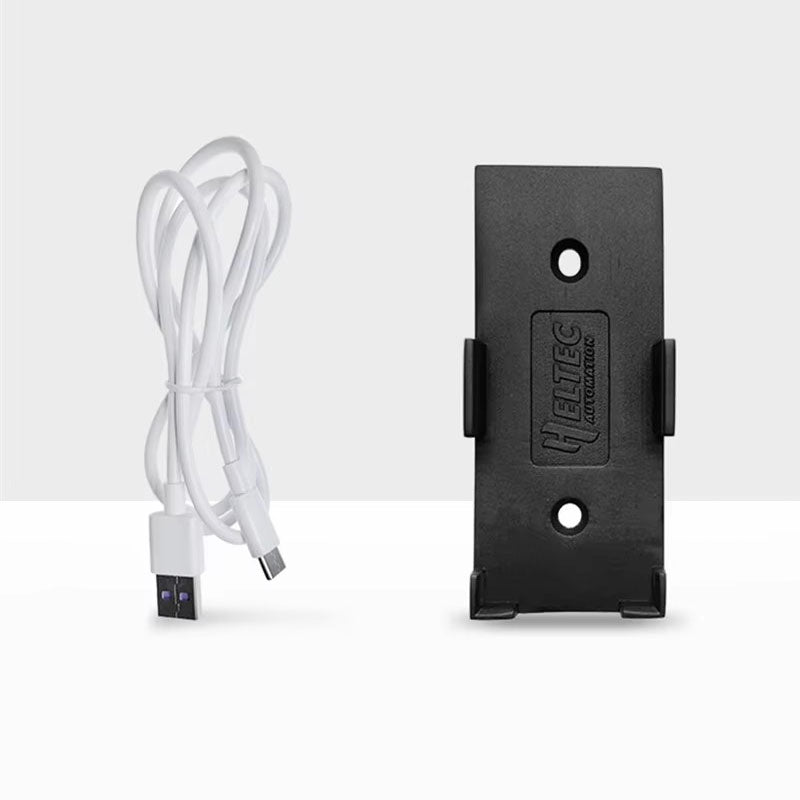

Inbegrepen
- 1x HT-M00 2-kanaals LoRa Gateway
- 1x Muurbeugel
- 1x USB-C-kabel
