Omschrijving

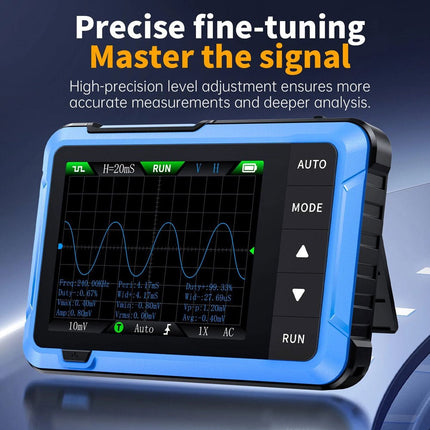

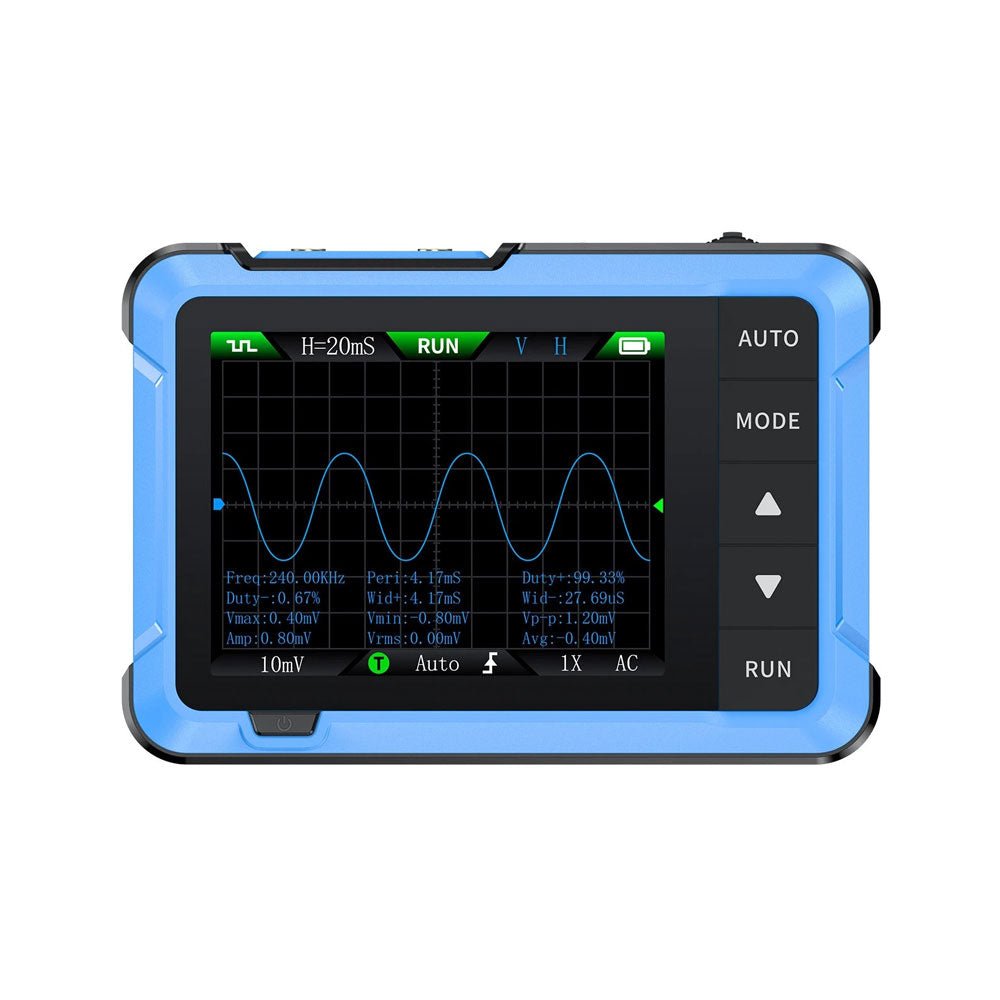

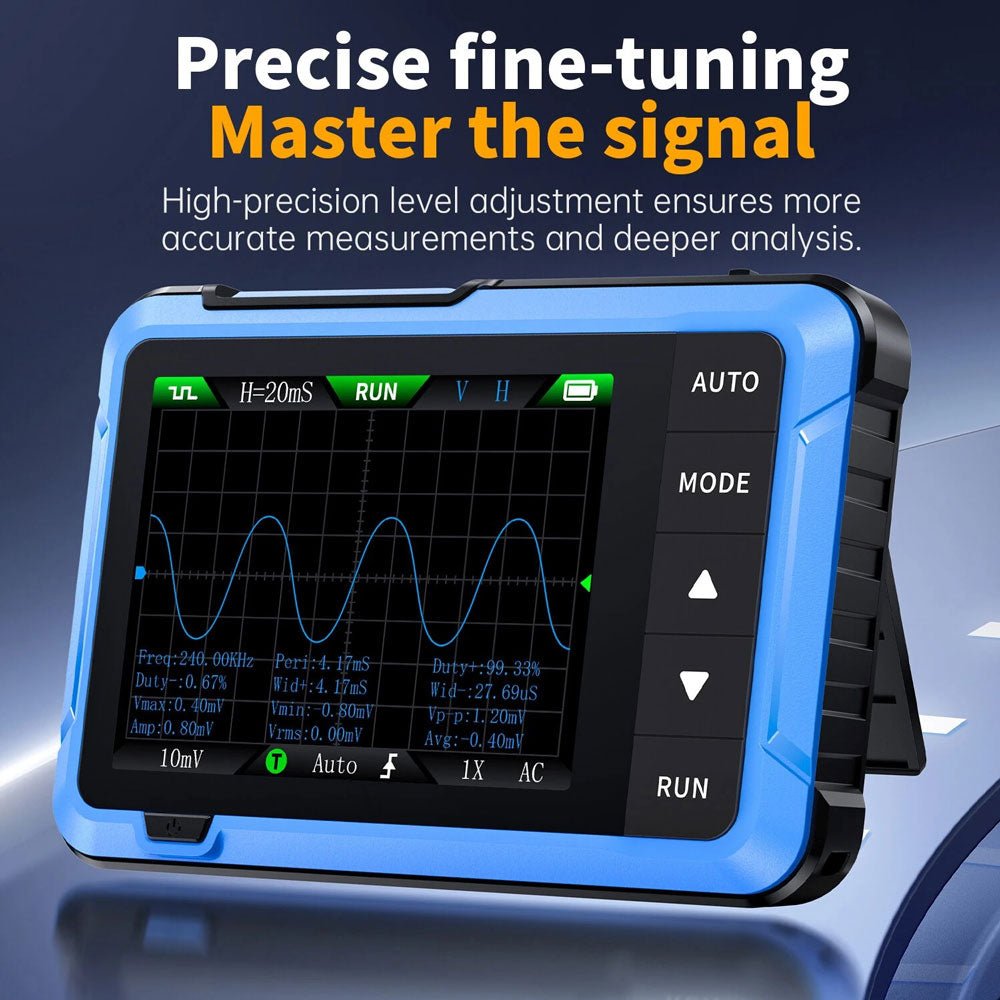

De DSO510 oscilloscoop is ontwikkeld voor complexe signaaltests, onderzoek en ontwikkeling. Ideaal voor professionals en educatief gebruik, het zorgt met gemak voor nauwkeurige metingen.

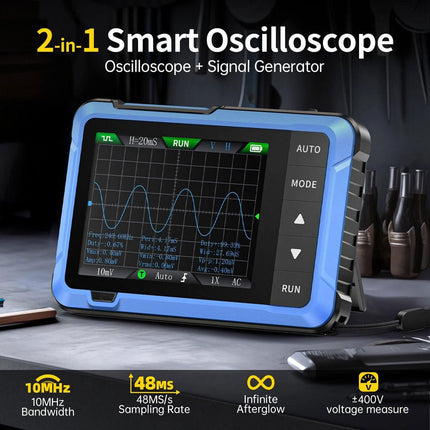

Met een real-time samplingsnelheid van 48 MS/s en een bandbreedte van 10 MHz ondersteunt hij zowel analoge als digitale signalen. De volledige triggermodi (Single, Normal, Auto) en het spanningsbereik van ±400 V zorgen voor betrouwbare nauwkeurigheid. De AUTO-modus met één klik vereenvoudigt de weergave van golfvormen.

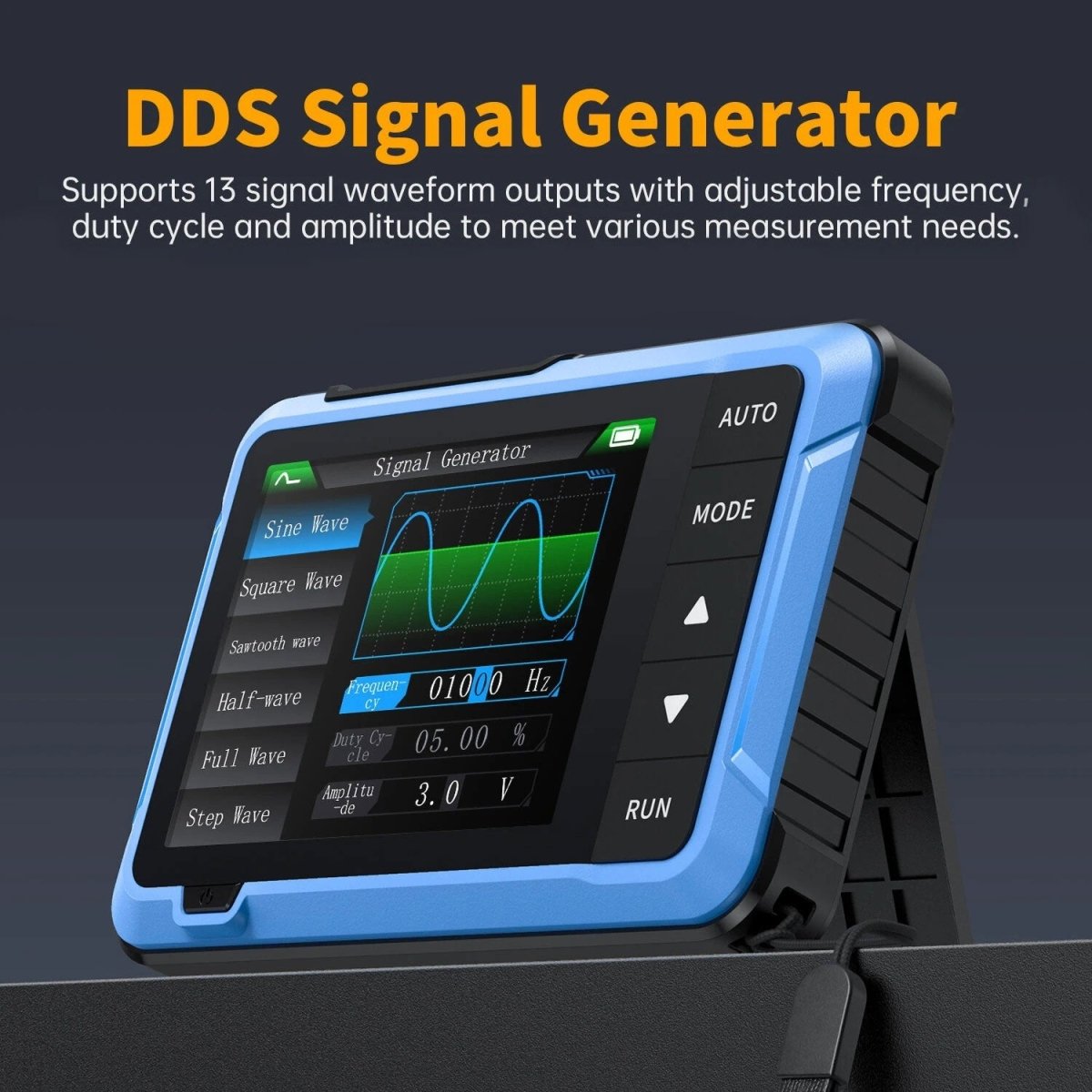

Een ingebouwde 50 KHz-signaalgenerator voegt veelzijdigheid toe, terwijl het 2,8-inch HD LCD-scherm en de 1000 mAh-batterij zorgen voor heldere beelden en tot 4 uur gebruik.
Kenmerken
- Oscilloscoop: 10 MHz bandbreedte, 48 MS/s sampling rate, ±400 V spanningsbereik.
- Signaalgenerator: 50 KHz
- Scherm: 2,8" HD TFT (320 x 240)
- Interface: USB-C
- Ontwerp: Volledig gemonteerd, lichtgewicht, ideaal voor onderhoudstaken.
- Triggerfuncties: enkele, normale, automatische modi.
- Signaalondersteuning: verwerkt periodieke analoge en niet-periodieke digitale signalen.

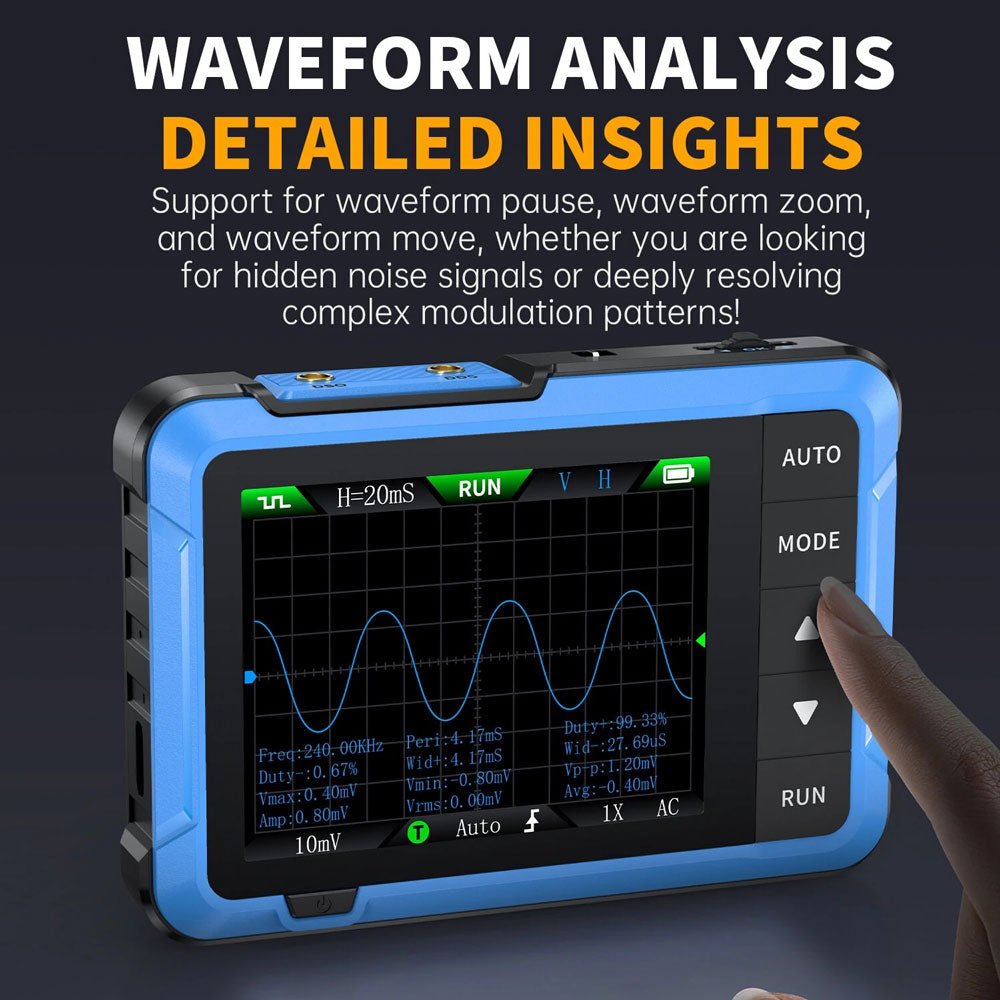

- AUTO-modus met één klik: geeft direct golfvormen weer zonder ingewikkelde instellingen.
- Batterij: ingebouwde lithiumbatterij van 1000 mAh met maximaal 4 uur gebruik per oplaadbeurt.
- Taalondersteuning: Engels, Duits, Spaans, Portugees, Russisch, Chinees, Koreaans, Japans.
Specificaties
| Kanaal |
1 |
| Bandbreedte |
10 MHz |
| Sampling rate |
48 MS/s |
| Verticale gevoeligheid |
10 mV/Div-20 V/Div |
| Tijdbasisbereik |
50 ns/Div-20 s/Div |
| Meetwaarden |
22 soorten |
| Triggermodus |
Auto/Normal/Single |
| Spanningsbereik |
X1: ±40 V (Vpp: 80 V)
X10: ±400 V (Vpp: 800 V) |
| Triggerrand |
Rising/Falling |
| Koppeling |
AC/DC |
| Frequentie |
0-50 KHz |
| Inschakelduur |
0-100% (rechthoekige en zaagtandgolven) |
| Amplitude |
0,1-3,0 V |
| Golfvormen |
Sinus, rechthoekig, zaagtand, half, vol, stap, antistap, exponentiële stijging, exponentiële daling, DC signaal, meertonig, zinkpuls, Lorentz. |
| Weergave |
2,8 inch (320 x 240 pixels) |
| USB-opladen |
5 V/1 A |
| Capaciteit van lithiumbatterij |
1000 mAh |
| Afmetingen |
99 x 68,3 x 19,5 mm |
| Gewicht |
104 g |
Inbegrepen
- 1x FNIRSI DSO510 Oscilloscoop
- 1x P6100 oscilloscoop-sonde
- 1x Adapter
- 1x Krokodillenklemsonde
- 1x USB-oplaadkabel
- 1x Draagkoord
- 1x Manual
