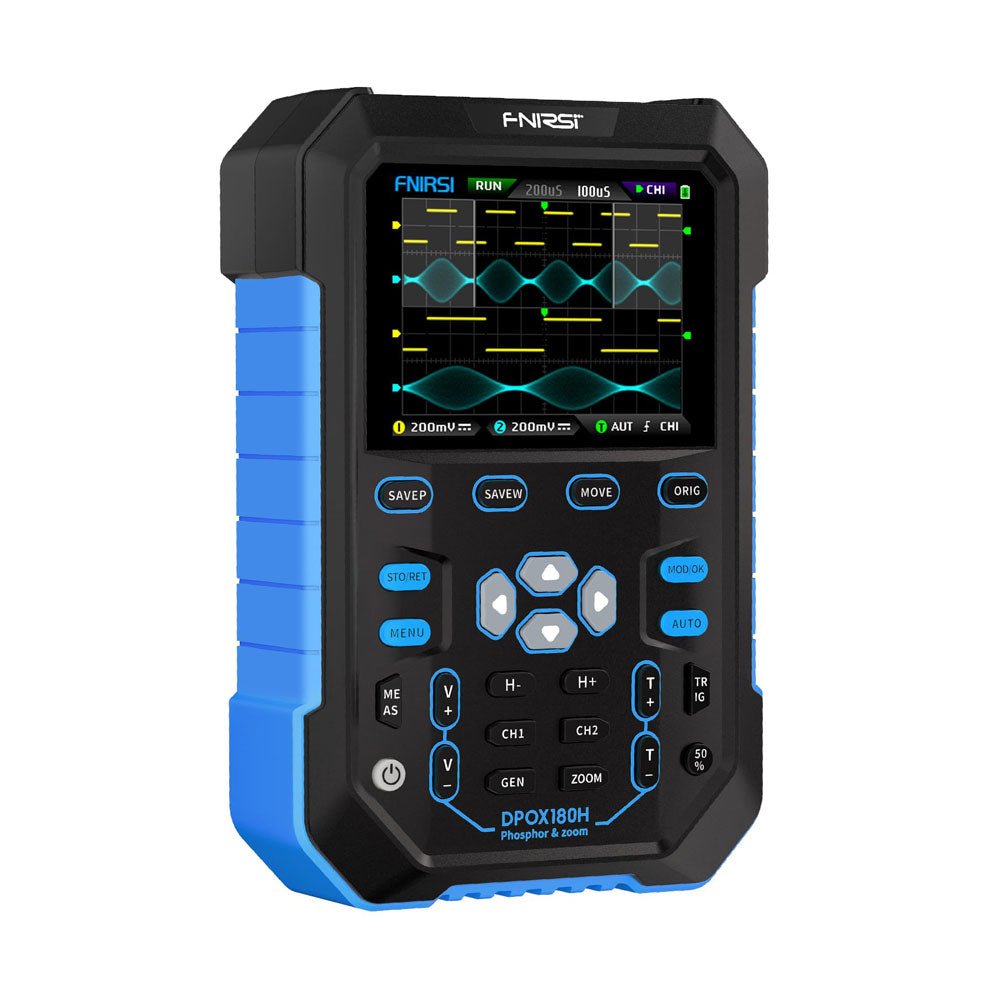

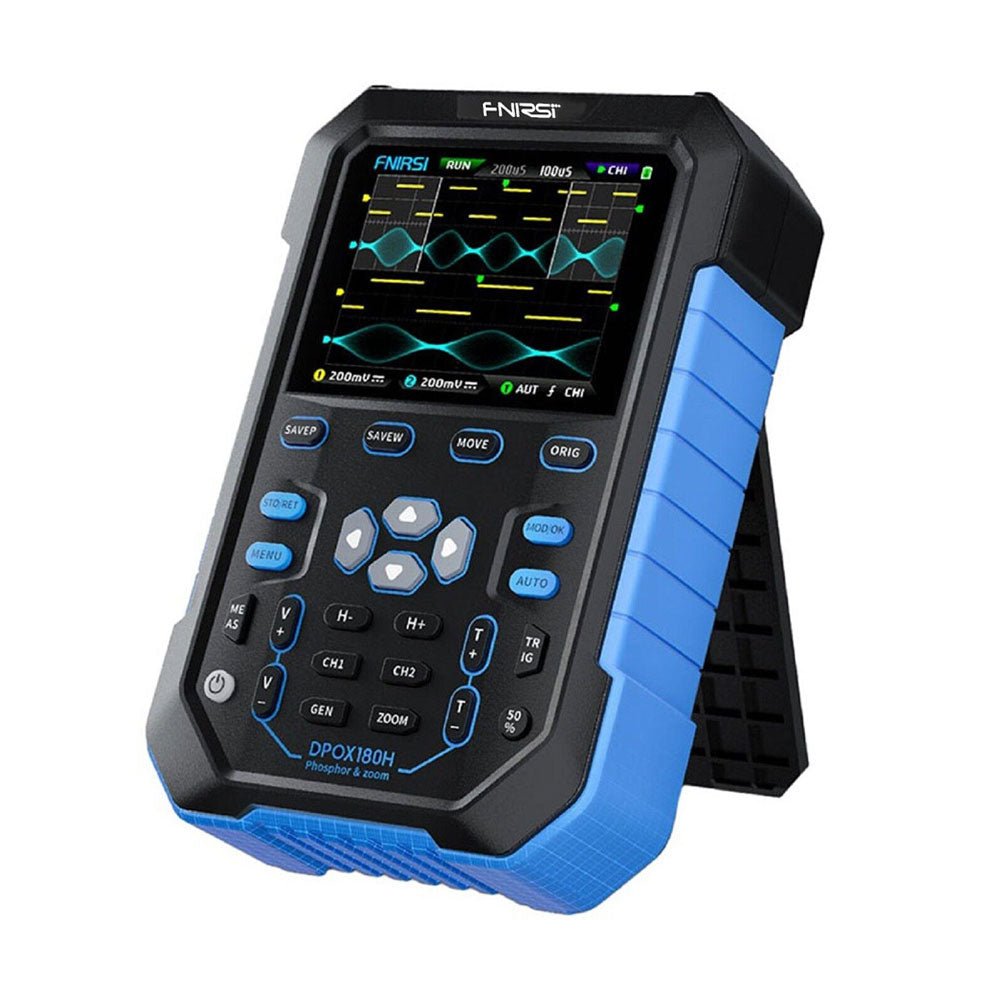

FNIRSI DPOX180H (2-in-1) 2-kanaals fosfor oscilloscoop (180 MHz) + signaalgenerator

  • FabrikantFNIRSI

Omschrijving

De FNIRSI-DPOX180H is een kosteneffectieve draagbare 2-kanaals digitale fosfor oscilloscoop en signaalgenerator. De oscilloscoop heeft een real-time sampling rate van 500 MS/s en een analoge bandbreedte van 180 MHz. De meetresultaten worden weergegeven op het contrastrijke 2,8-inch IPS full-view LCD-scherm met digitale fluorescentietechnologie.

Kenmerken

  • 2-kanaals draagbare oscilloscoop en DDS signaalgenerator
  • 180 MHz bandbreedte
  • Sample frequentie van 500 MS/s
  • 20 MHz signaalgenerator
  • Innovatief digitaal triggersysteem
  • Cursormeting functie
  • Gevoeligheid van 5 mV
  • 50000 wfm/s golfvorm verversingssnelheid
  • 2,8-inch IPS full-vision high-definition display
  • Ingebouwde 4,2 V / 3000 mAh lithium accu
  • Schakelt automatisch uit
  • Beveiligd tegen verbranding door hoogspanning

Specificaties

Aantal kanalen 2
Analoge bandbreedte 180 MHz
Maximale sampling frequentie 500 MS/s
Ingangssignaal DC/AC
Stijgtijd 2,5s
Opslag bereik 120 Kpts
Ingangsimpedantie
1 MQ-18 PF
Verticale gevoeligheid 5 mV-10 V (1X)
Bereik van de tijdbasis
5 nS~50 S
DC nauwkeurigheid ±2%
Tijdbasis nauwkeurigheid +0.01%
Trigger detectie Digitale trigger
Trigger modus Auto/Enkelvoudig/Normaal
Trigger edge Stijgend/Dalend
Meetbereik 40 mV~80 V (1X)
Opslag van screenshots
90
Signaal captures
500
Schermgrootte 2,8-inch
Beeldscherm resolutie 320 x 240
Display technologie IPS full-view
Uitbreidingsinterface USB transmission-interface
Auto power off 5 minuten - 2 uur
Firmware upgrade Ondersteuning van iso-image upgrade
Opladen
5 V / 2 A
Capaciteit van de accu
3000 mAh
Standby tijd 3,5 uur bij volledige lading
Signaalgenerator 14 signalen met standaard functies
Opslag van golfvormen 250 groepen
Parameter meting 12 groepen
Afmetingen 135 x 90 x 40 mm

Digitale fosfor oscilloscoop

De FNIRSI DPOX180H Oscilloscoop maakt gebruik van de nieuwste digitale fosfortechnologie ter voorkoming van ruis door storingen als bij de traditionele oscilloscoop. De weergavefunctie met verschillende kleuren laat duidelijk de verdeling van het signaal, de waarschijnlijkheidskenmerken en de stijg- en daaltijd van het signaal zien. En er is een X-Y-modus met digitale fosfortechnologie voor vergelijking van amplitude, frequentie en fase van twee groepen signalen.

DDS functie signaalgenerator

Hij heeft een ingebouwde 20 MHz DDS functie signaalgenerator, met 14 signalen met standaard functies, uitgangsamplitude vast op 1 VPP, sinusgolf frequentie van 20 MHz, andere golfvorm frequenties van 10 MHz, en een instelbare frequentiestap van 1 Hz. Beschikt over originele chopping technologie die delen van de oscilloscoopmeting van complexe signalen kan onderscheppen, en het uitgangssignaal van de signaalgenerator is objectiever en realistischer dan bij de traditionele signaalgenerator

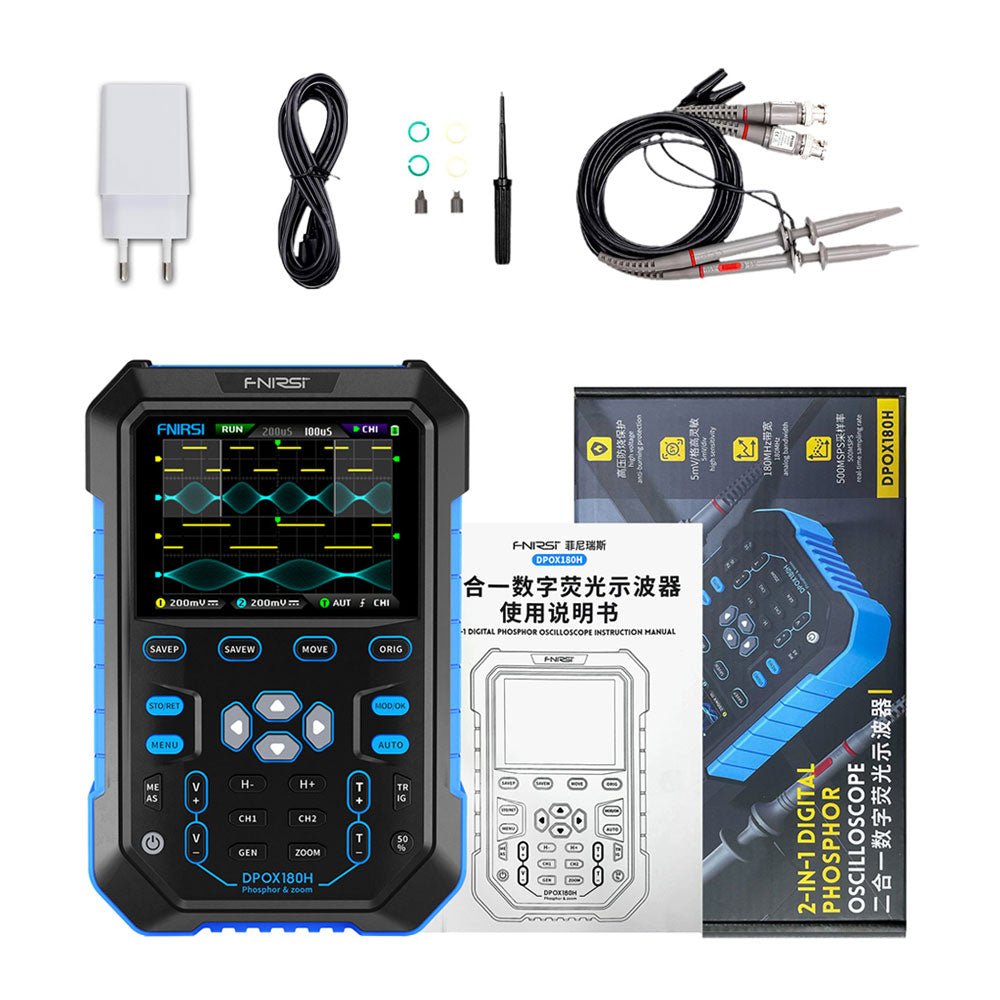

Inbegrepen

  • 1x FNIRSI DPOX180H fosfor oscilloscoop
  • 2x Sondes (200 MHz)
  • 1x USB-voeding
  • 1x USB-kabel
  • 1x Handleiding

Downloads

Productformulier

De FNIRSI-DPOX180H is een kosteneffectieve draagbare 2-kanaals digitale fosfor oscilloscoop en signaalgenerator. De oscilloscoop heeft een real-time sampling rate van... Lees meer

€ 159,95€ 134,95 incl. BTW
Leden identiek

      Details

      SKU: 20640
      EAN: 020640

      Omschrijving

      De FNIRSI-DPOX180H is een kosteneffectieve draagbare 2-kanaals digitale fosfor oscilloscoop en signaalgenerator. De oscilloscoop heeft een real-time sampling rate van 500 MS/s en een analoge bandbreedte van 180 MHz. De meetresultaten worden weergegeven op het contrastrijke 2,8-inch IPS full-view LCD-scherm met digitale fluorescentietechnologie.

      Kenmerken

      • 2-kanaals draagbare oscilloscoop en DDS signaalgenerator
      • 180 MHz bandbreedte
      • Sample frequentie van 500 MS/s
      • 20 MHz signaalgenerator
      • Innovatief digitaal triggersysteem
      • Cursormeting functie
      • Gevoeligheid van 5 mV
      • 50000 wfm/s golfvorm verversingssnelheid
      • 2,8-inch IPS full-vision high-definition display
      • Ingebouwde 4,2 V / 3000 mAh lithium accu
      • Schakelt automatisch uit
      • Beveiligd tegen verbranding door hoogspanning

      Specificaties

      Aantal kanalen 2
      Analoge bandbreedte 180 MHz
      Maximale sampling frequentie 500 MS/s
      Ingangssignaal DC/AC
      Stijgtijd 2,5s
      Opslag bereik 120 Kpts
      Ingangsimpedantie
      1 MQ-18 PF
      Verticale gevoeligheid 5 mV-10 V (1X)
      Bereik van de tijdbasis
      5 nS~50 S
      DC nauwkeurigheid ±2%
      Tijdbasis nauwkeurigheid +0.01%
      Trigger detectie Digitale trigger
      Trigger modus Auto/Enkelvoudig/Normaal
      Trigger edge Stijgend/Dalend
      Meetbereik 40 mV~80 V (1X)
      Opslag van screenshots
      90
      Signaal captures
      500
      Schermgrootte 2,8-inch
      Beeldscherm resolutie 320 x 240
      Display technologie IPS full-view
      Uitbreidingsinterface USB transmission-interface
      Auto power off 5 minuten - 2 uur
      Firmware upgrade Ondersteuning van iso-image upgrade
      Opladen
      5 V / 2 A
      Capaciteit van de accu
      3000 mAh
      Standby tijd 3,5 uur bij volledige lading
      Signaalgenerator 14 signalen met standaard functies
      Opslag van golfvormen 250 groepen
      Parameter meting 12 groepen
      Afmetingen 135 x 90 x 40 mm

      Digitale fosfor oscilloscoop

      De FNIRSI DPOX180H Oscilloscoop maakt gebruik van de nieuwste digitale fosfortechnologie ter voorkoming van ruis door storingen als bij de traditionele oscilloscoop. De weergavefunctie met verschillende kleuren laat duidelijk de verdeling van het signaal, de waarschijnlijkheidskenmerken en de stijg- en daaltijd van het signaal zien. En er is een X-Y-modus met digitale fosfortechnologie voor vergelijking van amplitude, frequentie en fase van twee groepen signalen.

      DDS functie signaalgenerator

      Hij heeft een ingebouwde 20 MHz DDS functie signaalgenerator, met 14 signalen met standaard functies, uitgangsamplitude vast op 1 VPP, sinusgolf frequentie van 20 MHz, andere golfvorm frequenties van 10 MHz, en een instelbare frequentiestap van 1 Hz. Beschikt over originele chopping technologie die delen van de oscilloscoopmeting van complexe signalen kan onderscheppen, en het uitgangssignaal van de signaalgenerator is objectiever en realistischer dan bij de traditionele signaalgenerator

      Inbegrepen

      • 1x FNIRSI DPOX180H fosfor oscilloscoop
      • 2x Sondes (200 MHz)
      • 1x USB-voeding
      • 1x USB-kabel
      • 1x Handleiding

      Downloads

      Customer Reviews

      Based on 2 reviews
      100%
      (2)
      0%
      (0)
      0%
      (0)
      0%
      (0)
      0%
      (0)
      C
      Christian
      Un véritable oscilloscope aux bonnes performances

      Avant de commander cet oscilloscope, j?ai regardé avec suspicion les performances annoncées au vu du prix. Je dois préciser que je suis électronicien de formation, à titre professionnel j?ai utilisé de nombreux appareils depuis le début des années 1980, des oscilloscopes à mémoire tube pour capturer des signaux physiques en mono coup, les premiers oscilloscopes numériques avec seulement 1kpts de mémoire et leur bande passante peu performantes, jusqu?à l?oscilloscope haute performances 40 Gech/s et 2Gpts. Et bien, rien de comparable avec ce surprenant petit oscilloscope qui fera le bonheur des bricoleurs et particulièrement de ceux qui touchent à tout et veulent effectuer du dépannage ou de la,mise au point de petits développement. Les réglages sont très intuitifs, je l?ai testé avec le générateur intégré et je n?ai pour l?instant pas d?avis sur la fiabilité mais je suis ravi de cette acquisition qui me permettra de bricoler à la maison.

      L
      Luc
      uitstekende mini oscilloscope

      pluspunten:
      + zeer bruikbare miniatuur 2 kanaal oscilloscope!
      + duidelijke golfvorm weergave met intensity modulation
      + hardware 20MHz LPF optie (sterk aanbevolen)
      + software timebase afhankelijke LPF opties (uniek)
      + toets voor automatisch trigger niveau (werkt goed)
      + startup settings can be stored
      + 20MHz functie generator in plaats van standaard 1kHz blokgolf probe calibratie generator

      minpunten:
      - bediening niet echt self-explaining maar best OK
      - triggering niet helemaal stabiel vooral op eigen generator, maar OK op 20MHz stand
      - geen waveform math (behalve minimalistische FFT)
      - geen UART/I2C decoding
      - generator heeft geen amplitude of offset regeling
      - generator geeft nogal wat hoogfrequent storing (maar zo goed als onzichtbaar als scope op 20MHz staat)
      - specificatie staat op de doos maar niet in de handleiding

      Tip (mss een elektor project?):
      Om de generator meer bruikbaar te maken in een mini-lab is een kleine extra schakeling aan te bevelen:
      * 200MHz common mode choke en 20MHz LPF (ter onderdrukking van de hoogfrequent storing)
      * AC koppel condensator, uitschakelbaar
      * 1/10 verzwakker, uitschakelbaar
      * potmeter
      * optioneel: 1x buffer/ 10x amplifier
