Elektor Fortissimo-100 Power Amplifier Kit

  • FabrikantEurocircuits

Omschrijving

De gewaardeerde Elektor audio ontwerpspecialist Ton Giesberts heeft opnieuw een bijzonder ontwerp uitgebracht voor een high-end audio eindversterker, de Elektor Fortissimo-100. De resultaten van de versterker op de testbank brachten Elektor's high-spec Audio Precision testapparatuur wederom dicht bij de ruisondergrens.

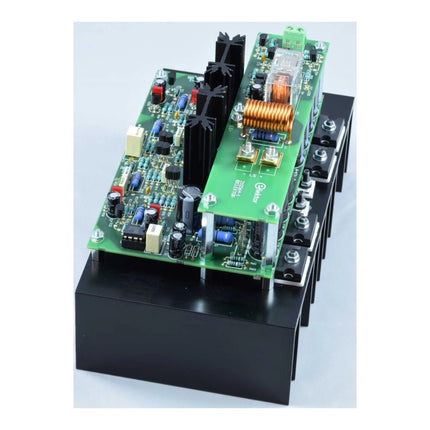

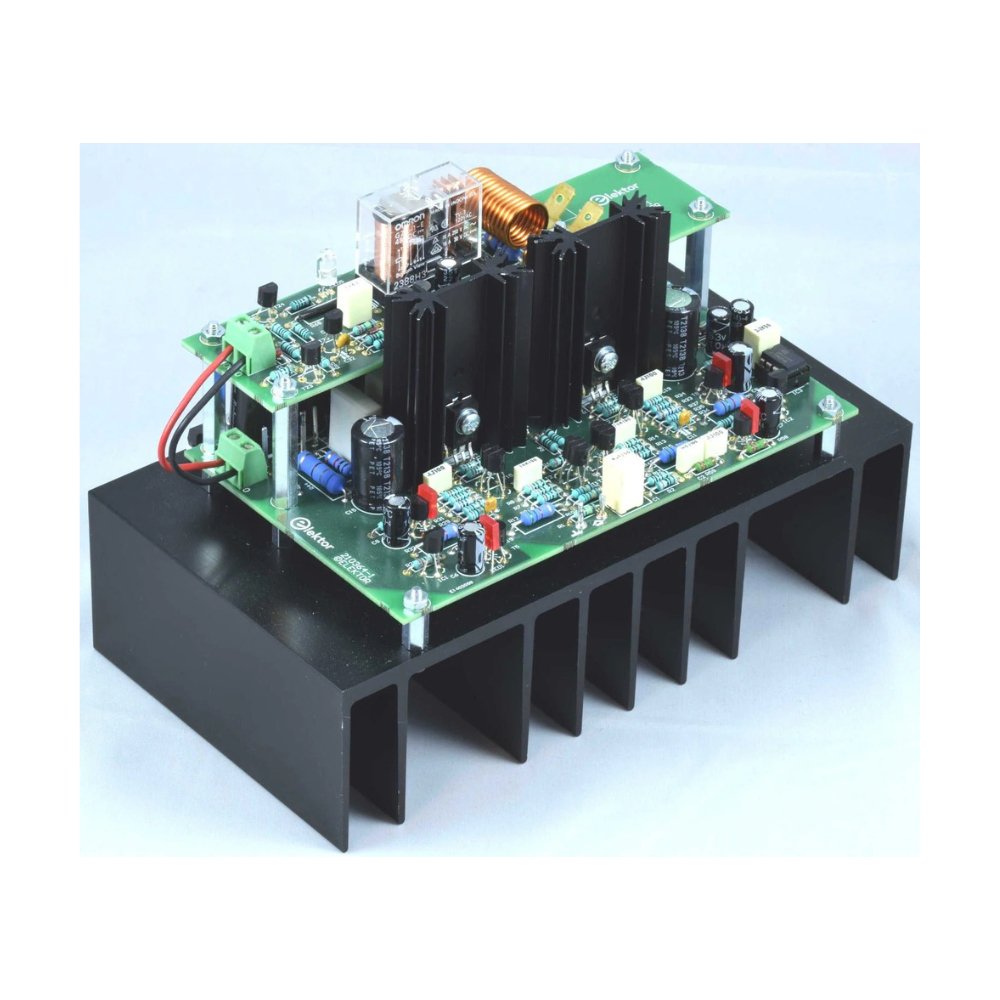

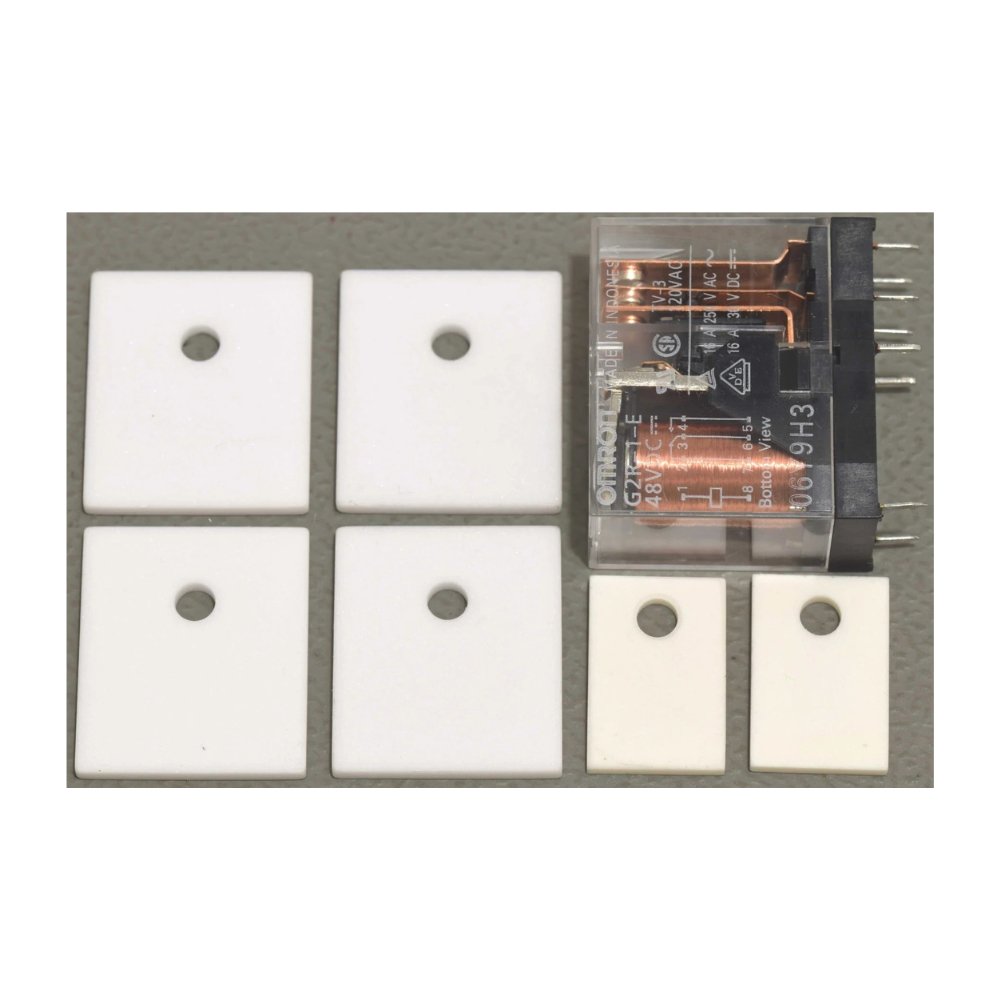

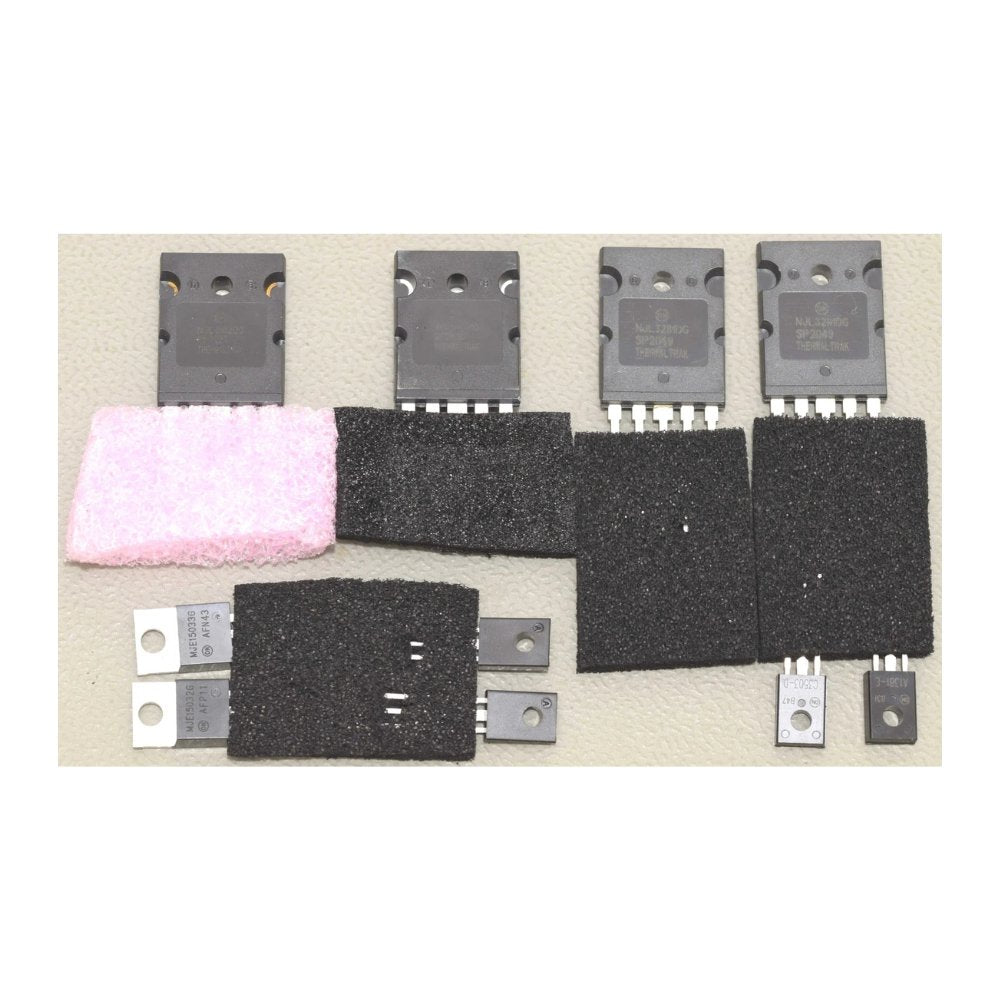

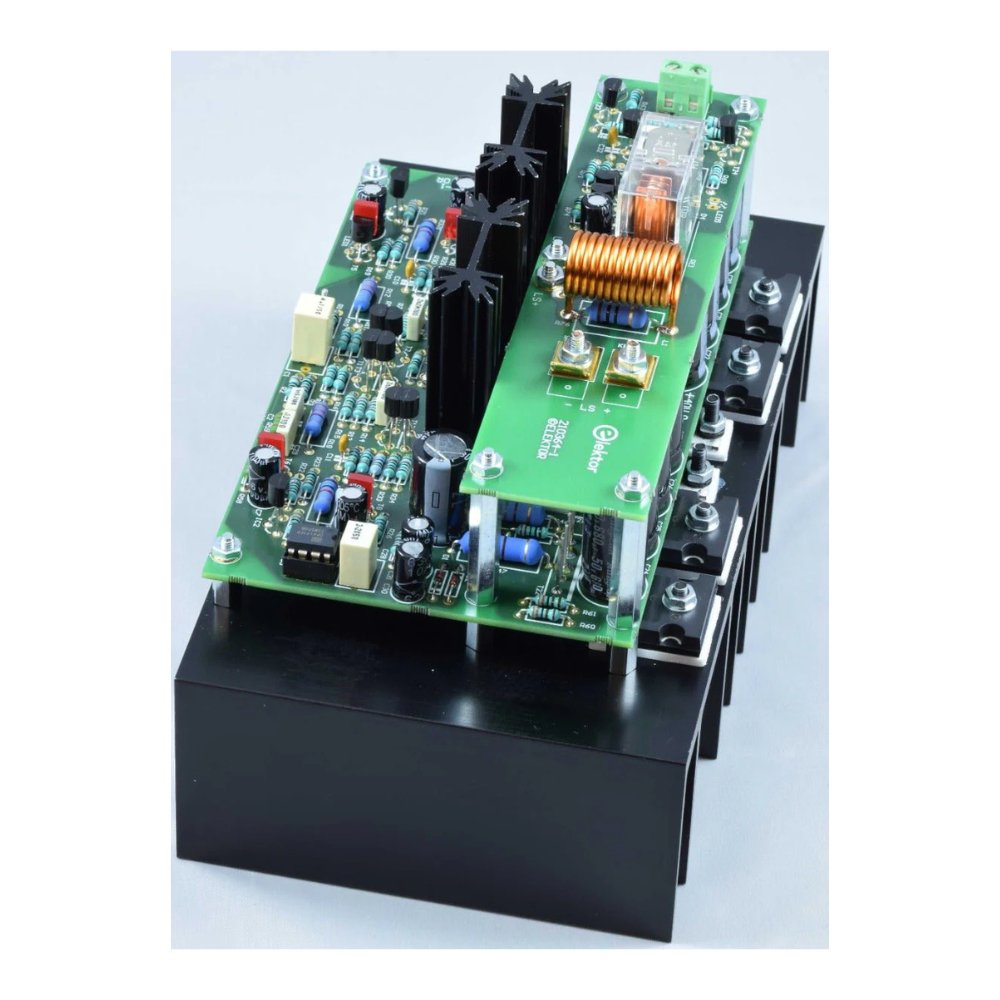

De specificaties, het bouwgemak en de algehele stabiliteit van de Fortissimo-100 worden zo goed bevonden dat Elektor het project aanbiedt als een kit met onderdelen voor montage thuis, met gewoon gereedschap. De kit bevat elk onderdeel om één Fortissimo-100 monoblok te bouwen, inclusief een set hoogwaardige printplaten, het koellichaam en andere mechanische onderdelen zoals standoffs en keramische isolatieringen voor de eindtransistors. Nogmaals, alle onderdelen zijn through-hole.

Een gedetailleerde, stap-voor-stap montagehandleiding (als PDF te downloaden) zou elke audioliefhebber die nauwkeurig en met verstand kan werken, in staat moeten stellen het monoblok in elkaar te zetten en de geluidskwaliteit te bewonderen. Er zijn twee monoblokken nodig om een Fortissimo-100 stereoversterker te bouwen, plus een symmetrische 40-V, gestabiliseerde voeding per versterker. Gebruik niet één voeding voor twee versterkers! De voeding is niet bij de kit inbegrepen, maar in de beschrijving van het project wordt een aanbevolen voeding genoemd, zodat lezers naar eigen inzicht kunnen kiezen.

Specificaties

Ingangs gevoeligheid 1,076 V (94 W/8 ?, THD = 0,1%, B = 22 kHz)
Ingangs impedantie 10 k?
Vermogen (sinusgolf) 94 W (8 ?, THD = 0,1%)
181 W (4 ?, THD = 0,1%)
Bandbreedte 3,3 Hz – 237 kHz (–3 dB, 1 W/8 ?)
Open-loop bandbreedte ? 20 kHz
Open-loop versterking ? 140000 (8 ? belasting)
Slew rate 45 V/?s
Signaal/Ruis verhouding 103 dB (B = 22 Hz – 22 kHz linear)
Harmonische vervorming plus ruis 0,0008% (1 kHz, 50 W, 8 ?, B = 80 kHz)
0,002% (20 kHz, 50 W, 8 ?, B = 80 kHz)
0,0042% (20 kHz, 100 W, 4 ?, B = 80 kHz)
Intermodulatie vervorming
(50 Hz : 7 kHz = 4 : 1)
0,0015% (50 W, 8 ?)
0,0041% (100 W, 4 ?)

Inhoud van de kit

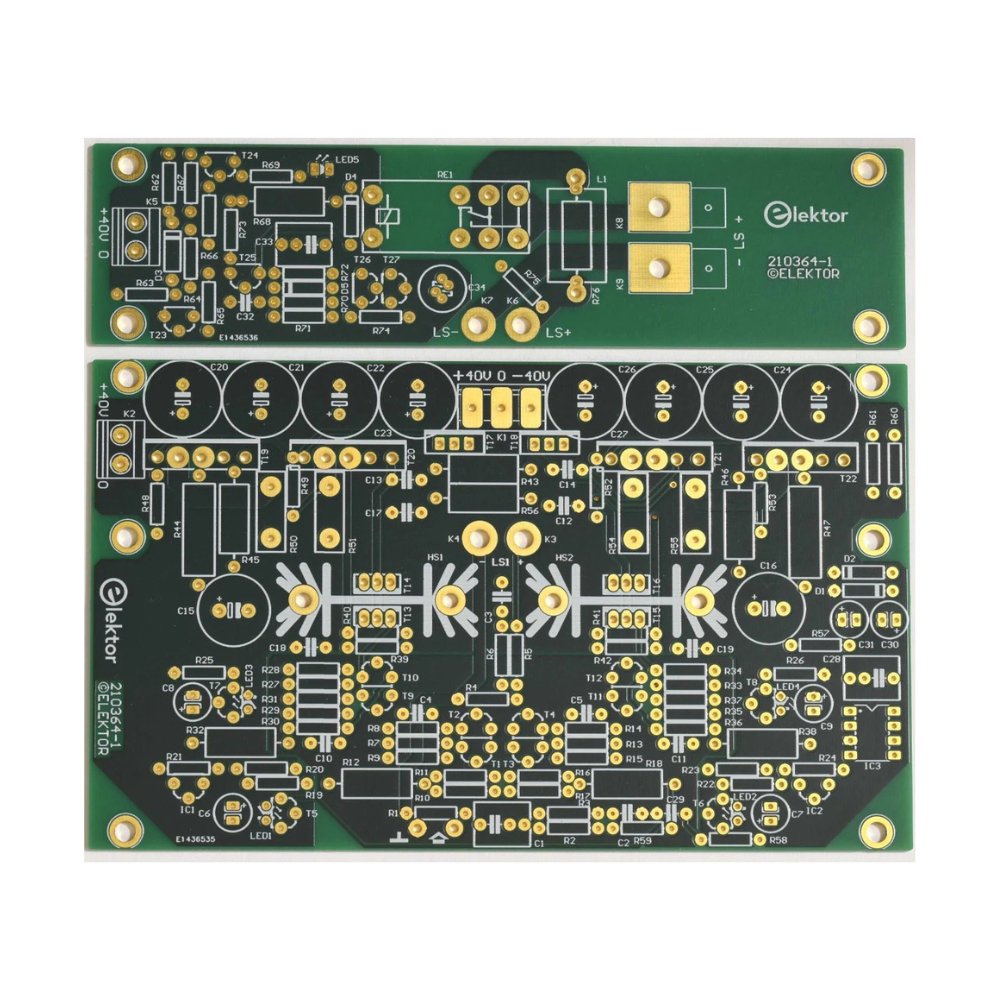

  • Twee printen: versterkerprint en beveiligingsprint

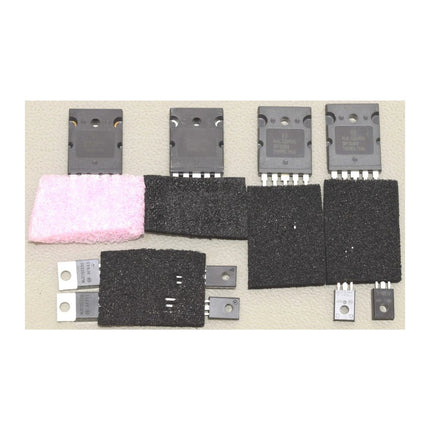

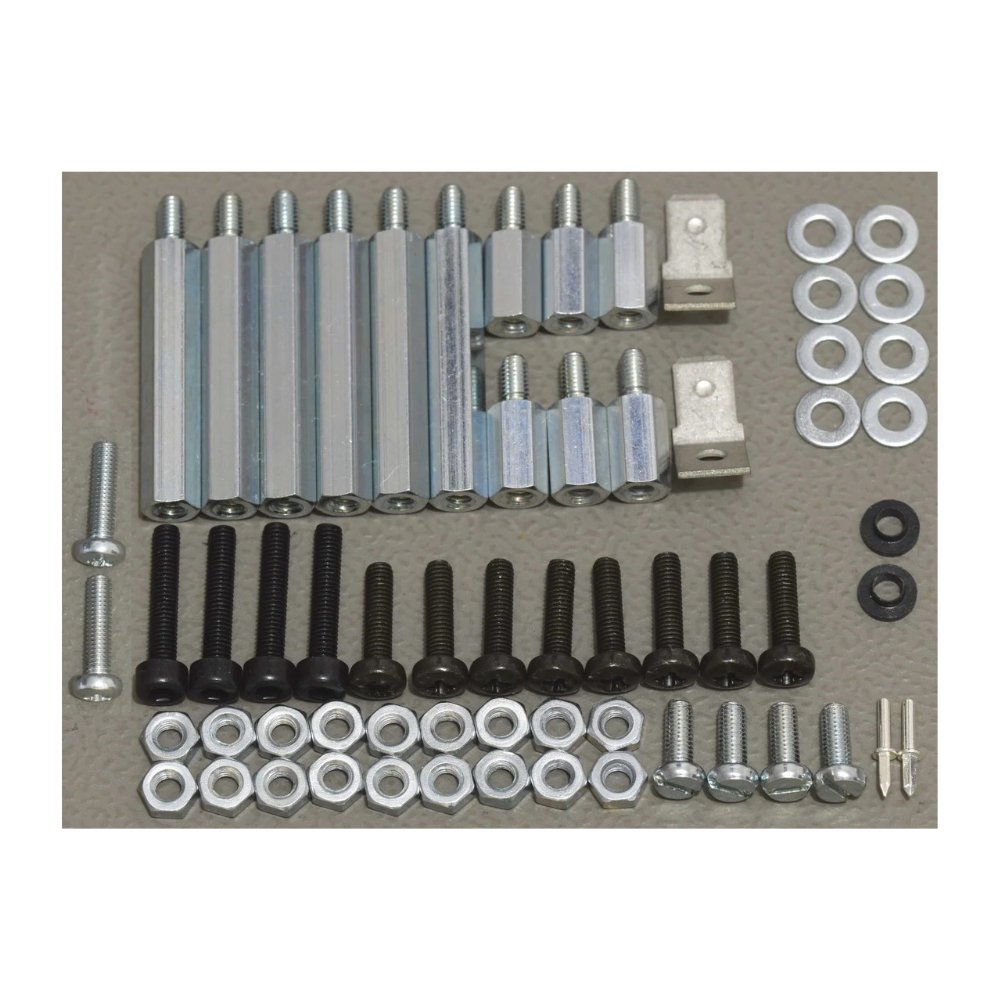

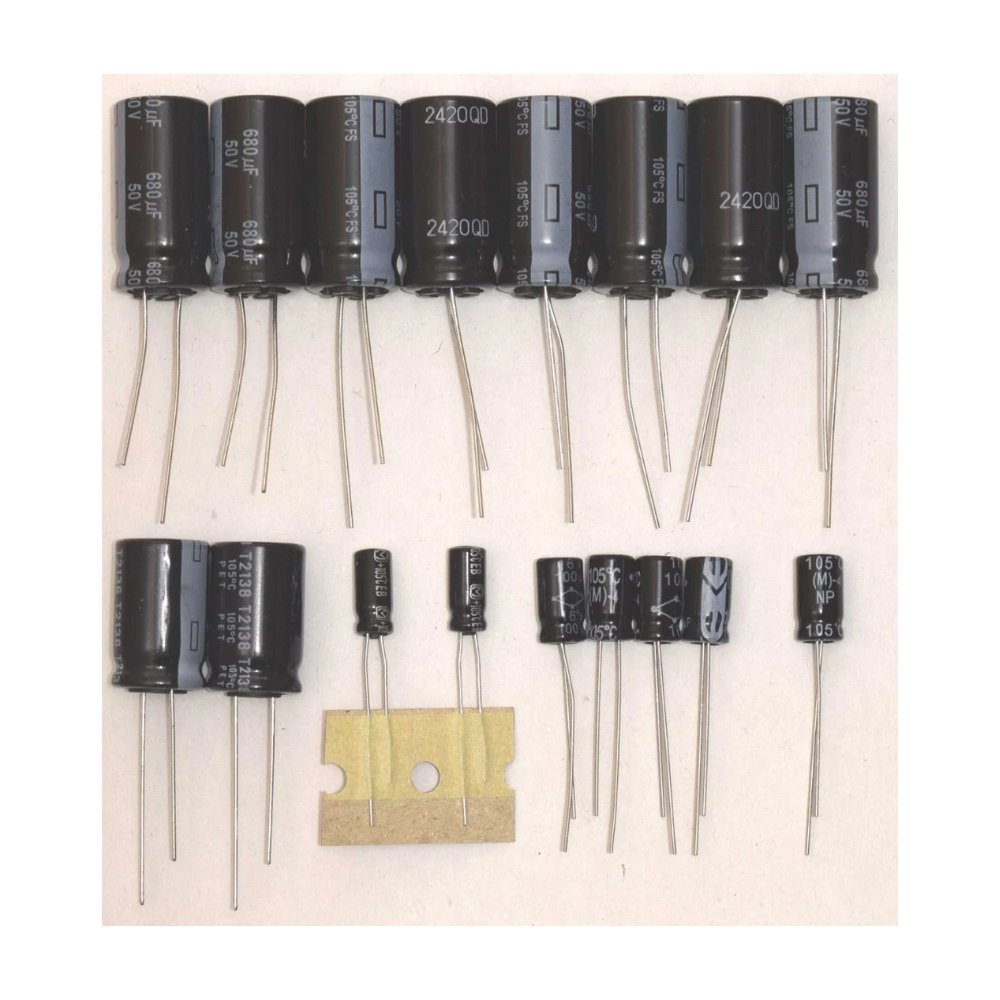

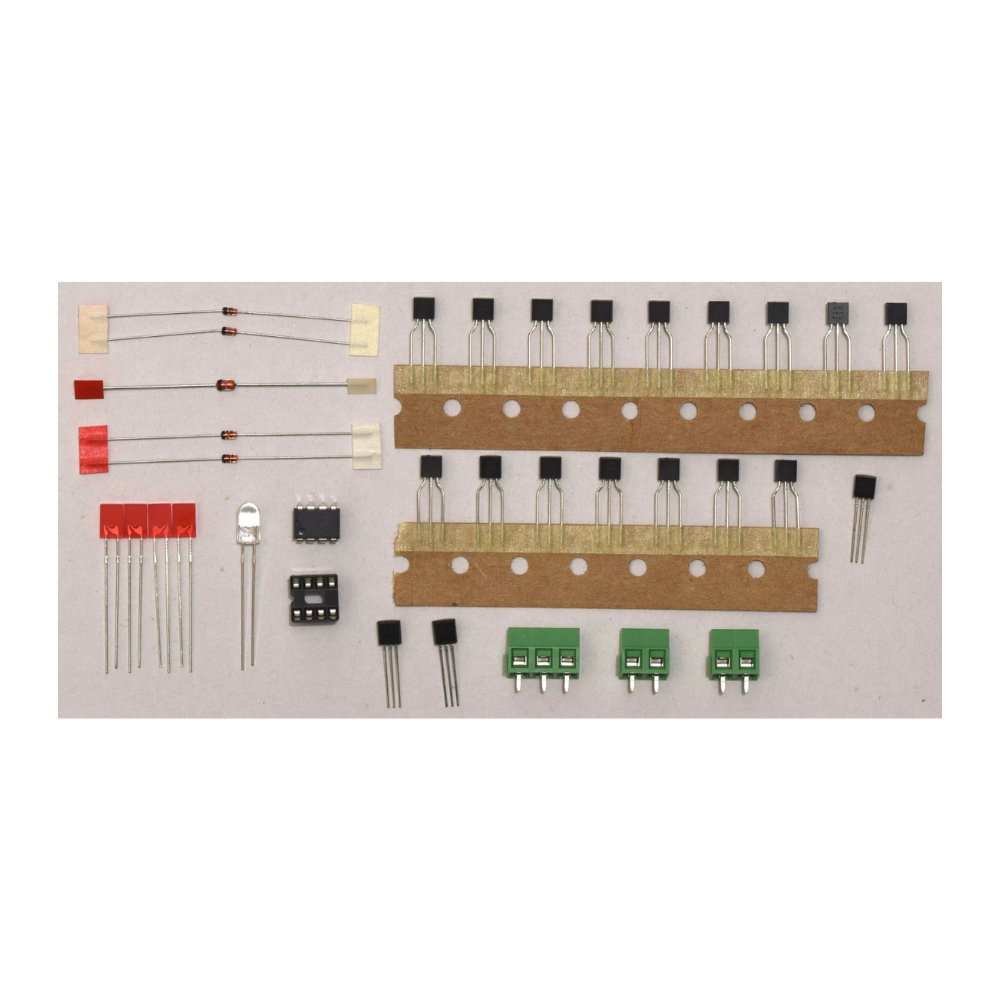

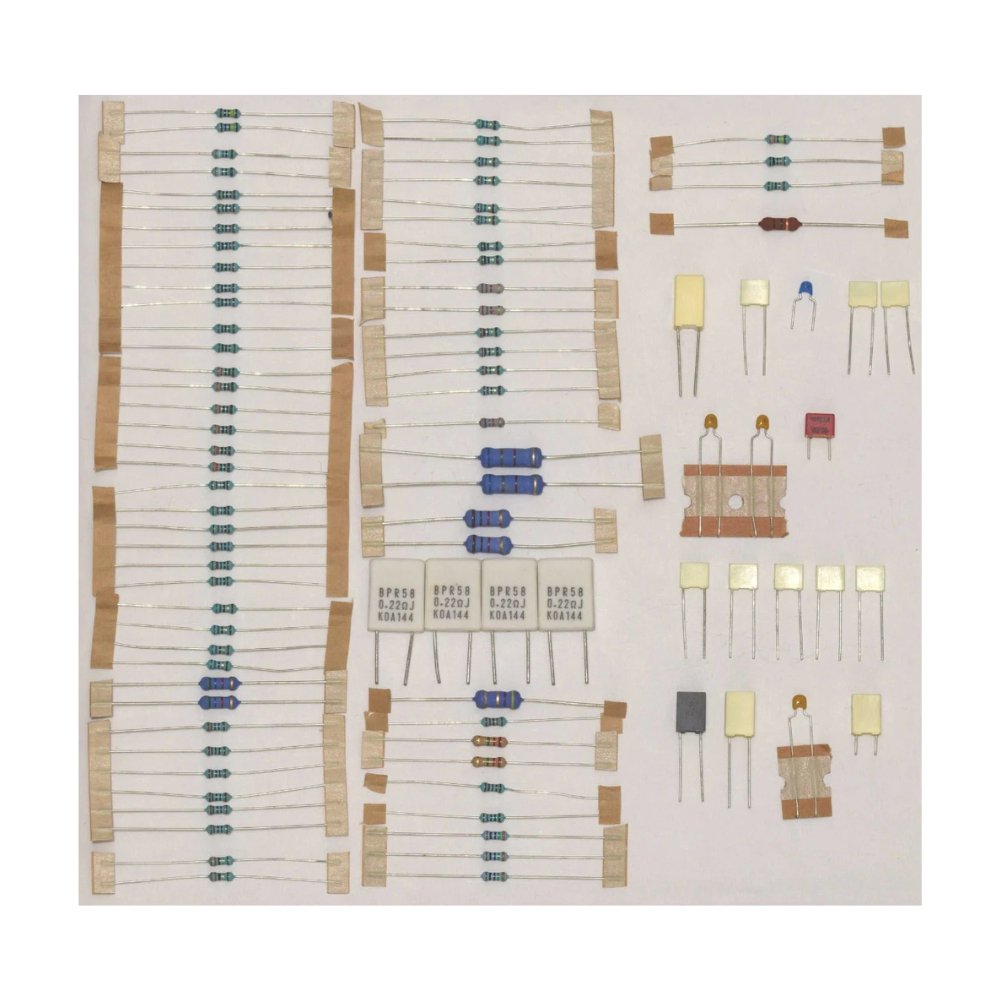

  • Alle onderdelen, inclusief koellichamen

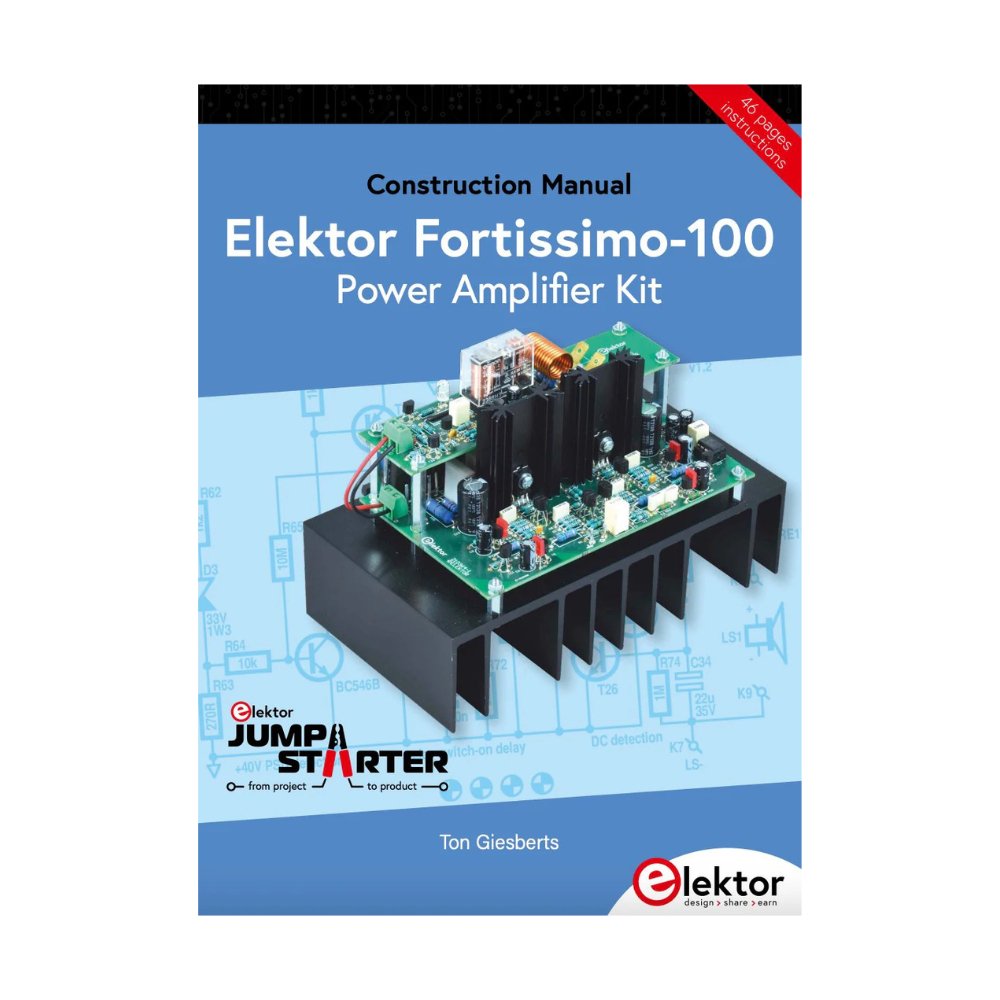

  • Bouwhandleiding - Als PDF te downloaden



Elektor Jumpstarter

Dit product is het resultaat van een succesvolle campagne op ons ondersteuningsplatform Elektor Jumpstarter voor elektronicaprojecten. Lezers en geïnteresseerden kunnen hun productideeën indienen en samen met het Elektor-ontwikkelteam kan na uitvoerig beraad en vele tests een eindproduct op de markt worden gebracht. Let op: het gaat altijd om kleine serieproducties, dus de producten worden beschouwd als 'Elektor Collector Items'.
