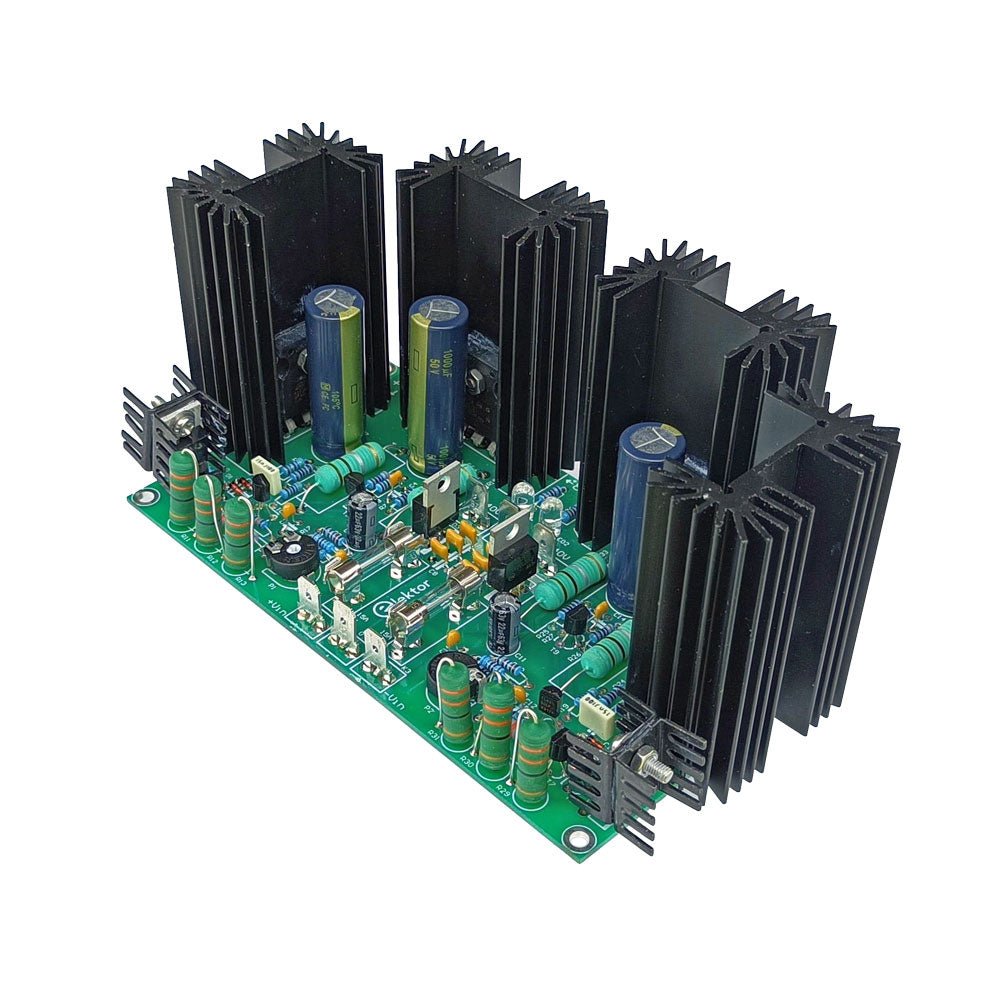

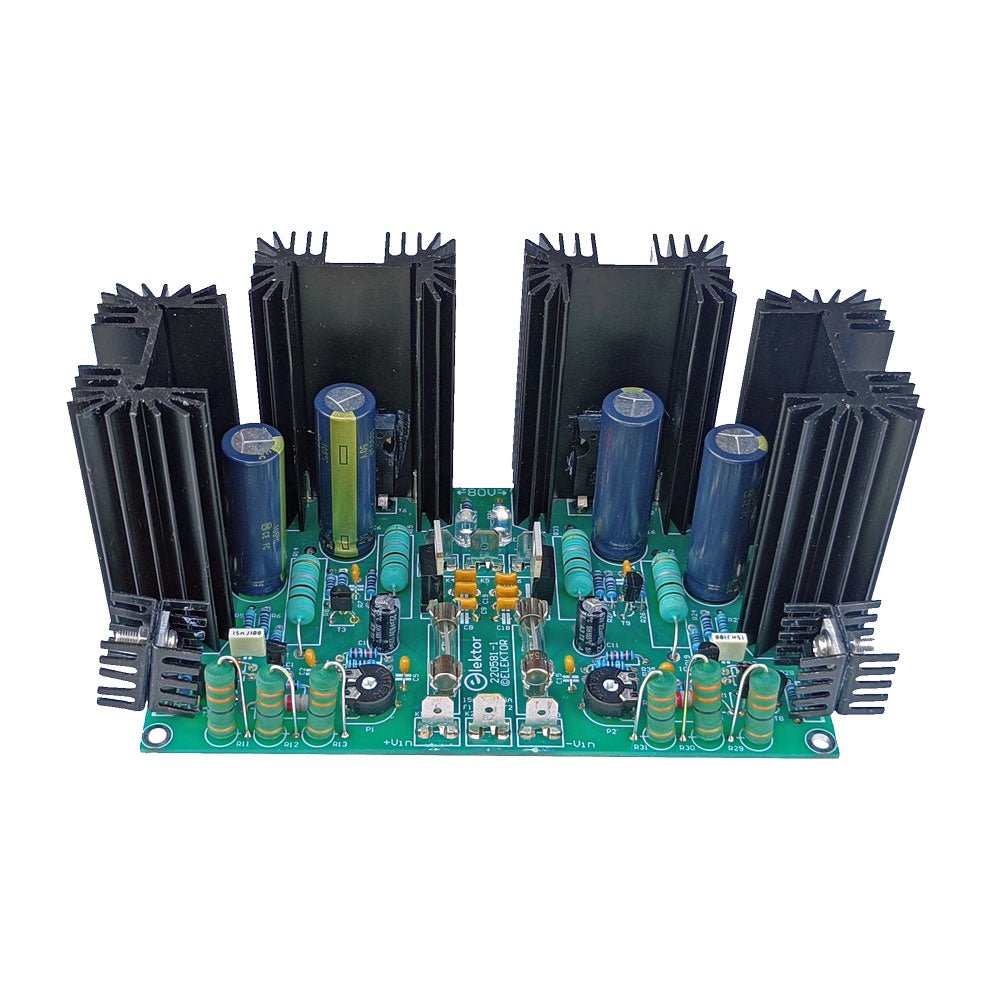

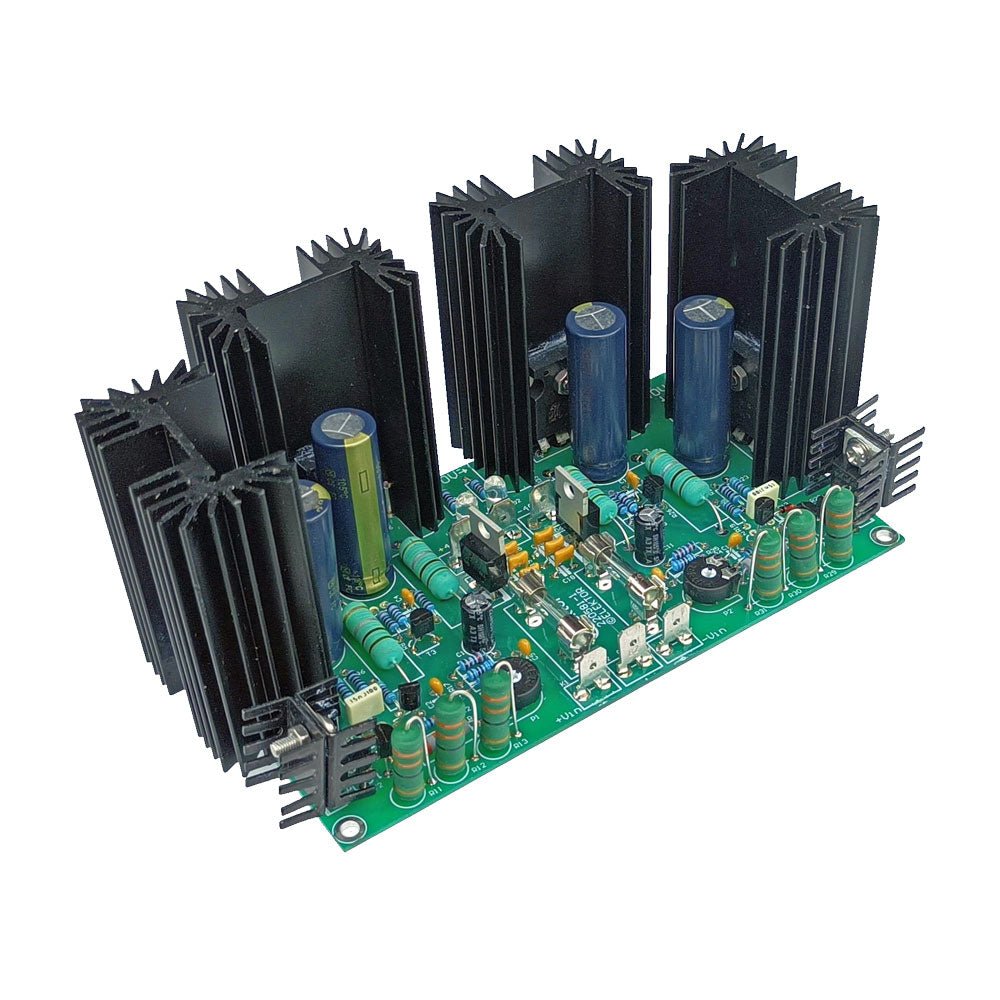

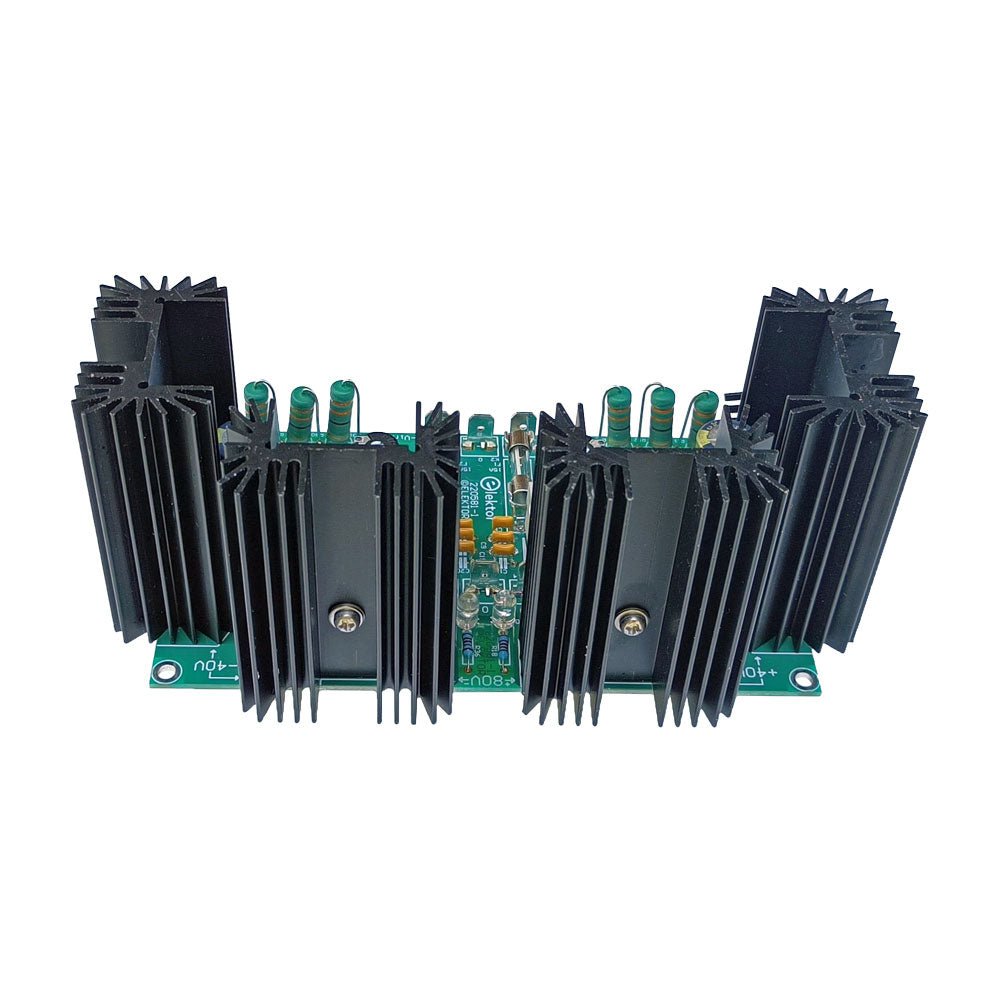

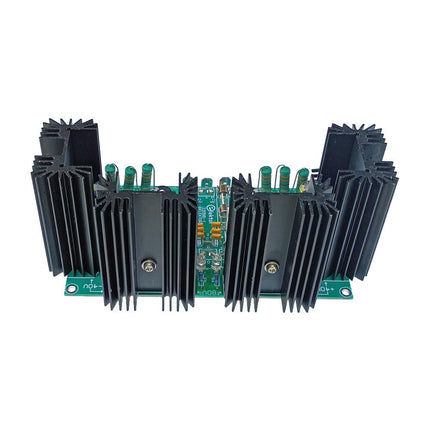

Elektor ±40 V Linear Voltage Regulator

Omschrijving

Een alternatieve voeding voor de Elektor Fortissimo-100 Power Amplifier

Mocht u normaliter liever geen schakelende voeding gebruiken bij de Fortissimo-100 Power Amplifier, dan biedt deze kit een lineaire, symmetrische spanningsregelaar met een lage uitvalspanning, hoge uitgangsstroom en uitstekende stabiliteit, allemaal verkregen met discrete componenten.

Overwegende dat bijna alle high-performance audio eindversterkers baat hebben bij een gestabiliseerde voeding, is deze lineaire voeding speciaal ontworpen voor een symmetrische uitgangsspanning van ±40 V en piekstromen van 13 A (15 A piek haalbaar). De gemiddelde stroom die bijvoorbeeld wordt getrokken door een Fortissmo-100 versterker, die een belasting van 3 Ω aandrijft, is 4 A per geregelde uitgang.

Specificaties

Ingangsspanning bereik 52 V DC (laag stroomverbruik) tot 43 V DC
Uitgangsspanning bereik ca. 38,9 V DC tot 41,4 V DC (theoretisch)
38,6 V DC tot 41,1 V DC (gemeten)
Dropout spanning bij 6 A 42 V
Dropout spanning bij 9,5 A 43 V
Dropout spanning bij 13,5 A 44 V
Maximale stroom 15 A piek (halve sinus), 4,8 A (gemiddeld)
SOAR beveiliging 15 A bij 45 V DC in
Rimpelspanning demping >60 dB (@ 5 A DC load)
Nullast ingangsstroom 27 mA (@ 52 V DC ingang)

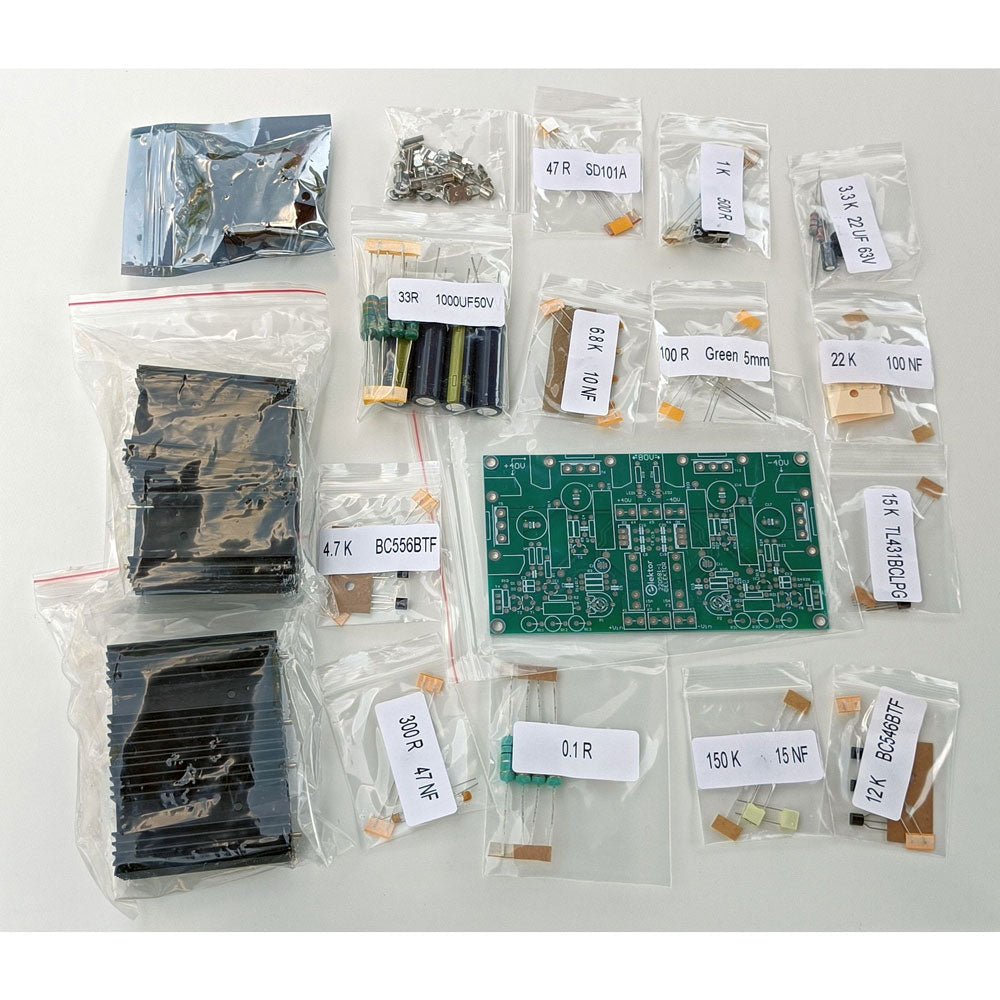

Inbegrepen

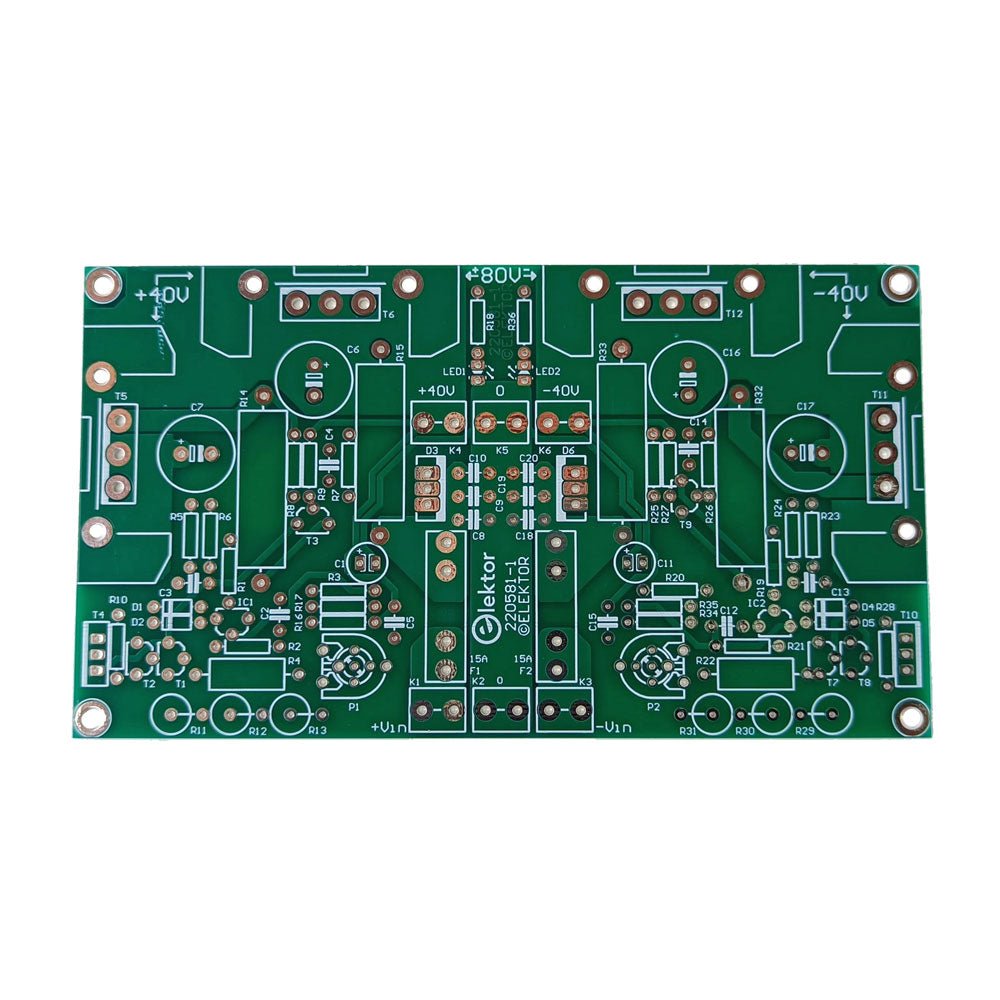

  • PCB
  • Alle onderdelen, inclusief heatsinks


Productformulier

Een alternatieve voeding voor de Elektor Fortissimo-100 Power Amplifier Mocht u normaliter liever geen schakelende voeding gebruiken bij de Fortissimo-100... Lees meer

€ 99,95 (incl. BTW)
Leden € 89,96

    • Vandaag verstuurd? Je hebt nog: Aug 15, 2025 16:00:00 +0200

    Details

    SKU: 20439
    EAN: 7442105132119

    Omschrijving

    Een alternatieve voeding voor de Elektor Fortissimo-100 Power Amplifier

    Mocht u normaliter liever geen schakelende voeding gebruiken bij de Fortissimo-100 Power Amplifier, dan biedt deze kit een lineaire, symmetrische spanningsregelaar met een lage uitvalspanning, hoge uitgangsstroom en uitstekende stabiliteit, allemaal verkregen met discrete componenten.

    Overwegende dat bijna alle high-performance audio eindversterkers baat hebben bij een gestabiliseerde voeding, is deze lineaire voeding speciaal ontworpen voor een symmetrische uitgangsspanning van ±40 V en piekstromen van 13 A (15 A piek haalbaar). De gemiddelde stroom die bijvoorbeeld wordt getrokken door een Fortissmo-100 versterker, die een belasting van 3 Ω aandrijft, is 4 A per geregelde uitgang.

    Specificaties

    Ingangsspanning bereik 52 V DC (laag stroomverbruik) tot 43 V DC
    Uitgangsspanning bereik ca. 38,9 V DC tot 41,4 V DC (theoretisch)
    38,6 V DC tot 41,1 V DC (gemeten)
    Dropout spanning bij 6 A 42 V
    Dropout spanning bij 9,5 A 43 V
    Dropout spanning bij 13,5 A 44 V
    Maximale stroom 15 A piek (halve sinus), 4,8 A (gemiddeld)
    SOAR beveiliging 15 A bij 45 V DC in
    Rimpelspanning demping >60 dB (@ 5 A DC load)
    Nullast ingangsstroom 27 mA (@ 52 V DC ingang)

    Inbegrepen

    • PCB
    • Alle onderdelen, inclusief heatsinks
