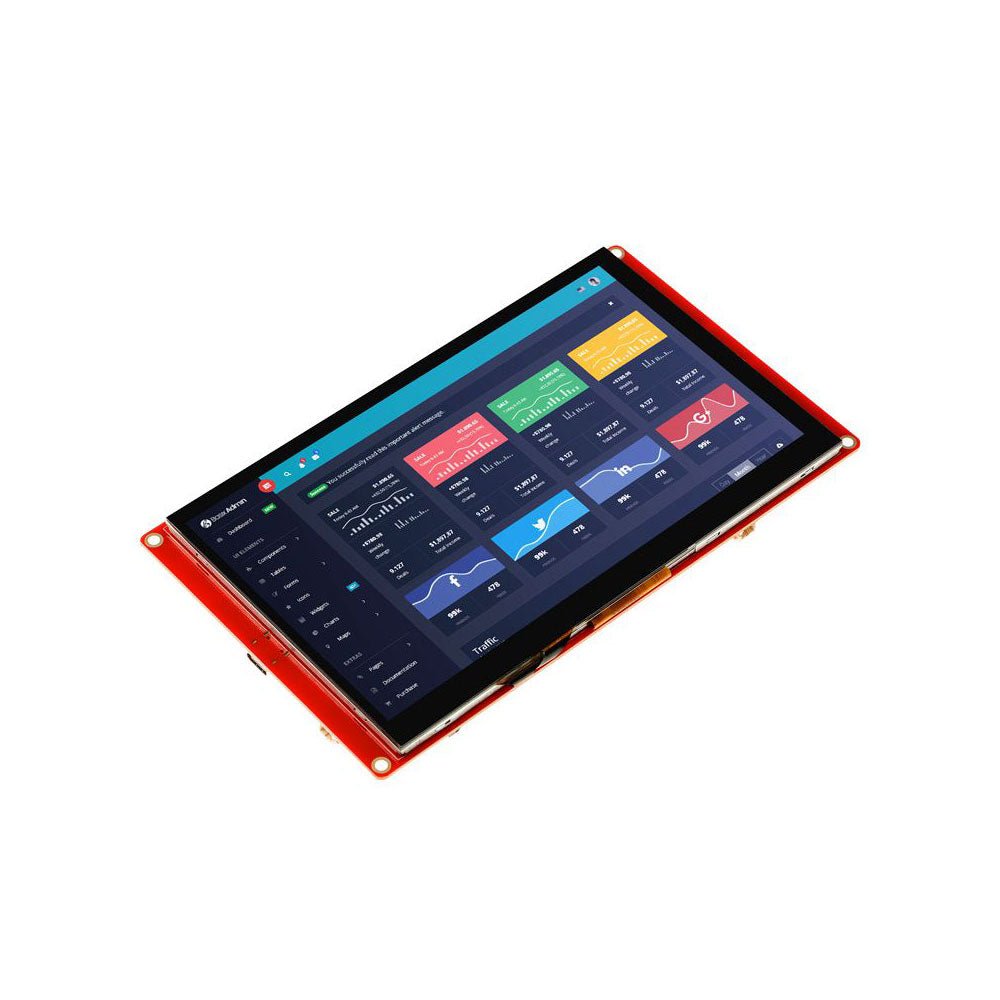

Omschrijving De CrowPanel ESP32 Display is een krachtig HMI-touchscreen met een 7,0-inch LCD-scherm met een resolutie van 800x480 pixels. De module wordt aangestuurd door de ESP32-S3-WROOM-1-N4R8 module, die een dual-core 32-bits LX6-microprocessor, wifi en Bluetooth-functionaliteit integreert. Met een hoofdfrequentie tot 240 MHz levert de module robuuste prestaties en is hij zeer geschikt voor IoT-toepassingen en andere gebruiksscenario's.

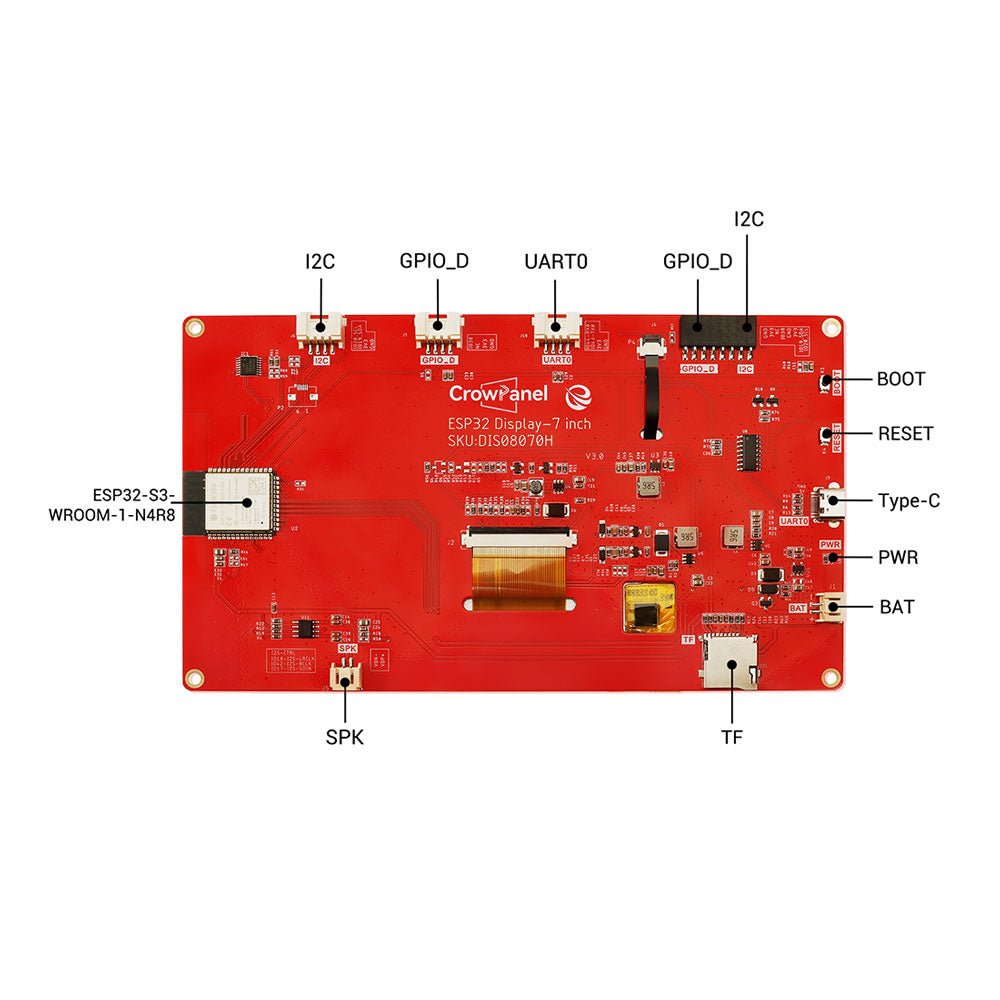

De module bestaat uit een capacitief lcd-touchscreen en een driverboard. Het board bevat een TF-kaartslot, diverse randapparatuurinterfaces, een USB-interface, een luidsprekerpoort, een batterijaansluiting en meer, wat uitgebreide uitbreidingsmogelijkheden biedt. Het ondersteunt meerdere ontwikkelomgevingen, waaronder Arduino IDE, Espressif IDF, Lua RTOS en MicroPython, en is compatibel met de grafische bibliotheek LVGL en openHASP.
Bovendien bevat de module 16 tutorials en een uitgebreide verzameling open-source leermaterialen. Deze bronnen stellen ontwikkelaars in staat om efficiënt aangepaste UI-interfaces en boeiende projecten te bouwen, wat de ontwikkeltijd aanzienlijk verkort.
Kenmerken
Geïntegreerde ESP32-S3-module met ingebouwde 2,4 GHz draadloze communicatie, ondersteuning voor wifi (802.11 b/g/n) en Bluetooth 5.0.
Ondersteunt ontwikkelomgevingen zoals Arduino IDE, Espressif IDF, PlatformIO en MicroPython; compatibel met de LVGL grafische bibliotheek.
Inclusief ingebouwde LVGL demo-interface en Arduino-voorbeelden voor een plug-and-play ontwikkelervaring.
7,0-inch 800x480 TFT-LCD-scherm, uitgerust met driver-IC's EK9716BD3 en EK73002ACGB.
Rijke randapparatuurinterfaces en uitbreidingsmogelijkheden maken de module geschikt voor een breed scala aan toepassingen in diverse vakgebieden.
Specificaties
Hoofdprocessor: ESP32-S3-WROOM-1-N4R8
Resolutie: 800 x 480
Flash: 4 MB
PSRAM: 8 MB
Aanraakscherm: Capacitief touchscreen
Beeldschermtype: TN-paneel
Scherm: TFT-LCD-scherm
Beeldschermdriver: EK9716BD3 & EK73002ACGB
Externe voeding: DC 5 V/2 A
Interfaces: 2x UART0, 2x GPIO, 2x I²C, 1x batterij
Knoppen: BOOT en Reset
Actief oppervlak: 153,84 x 85,63 mm

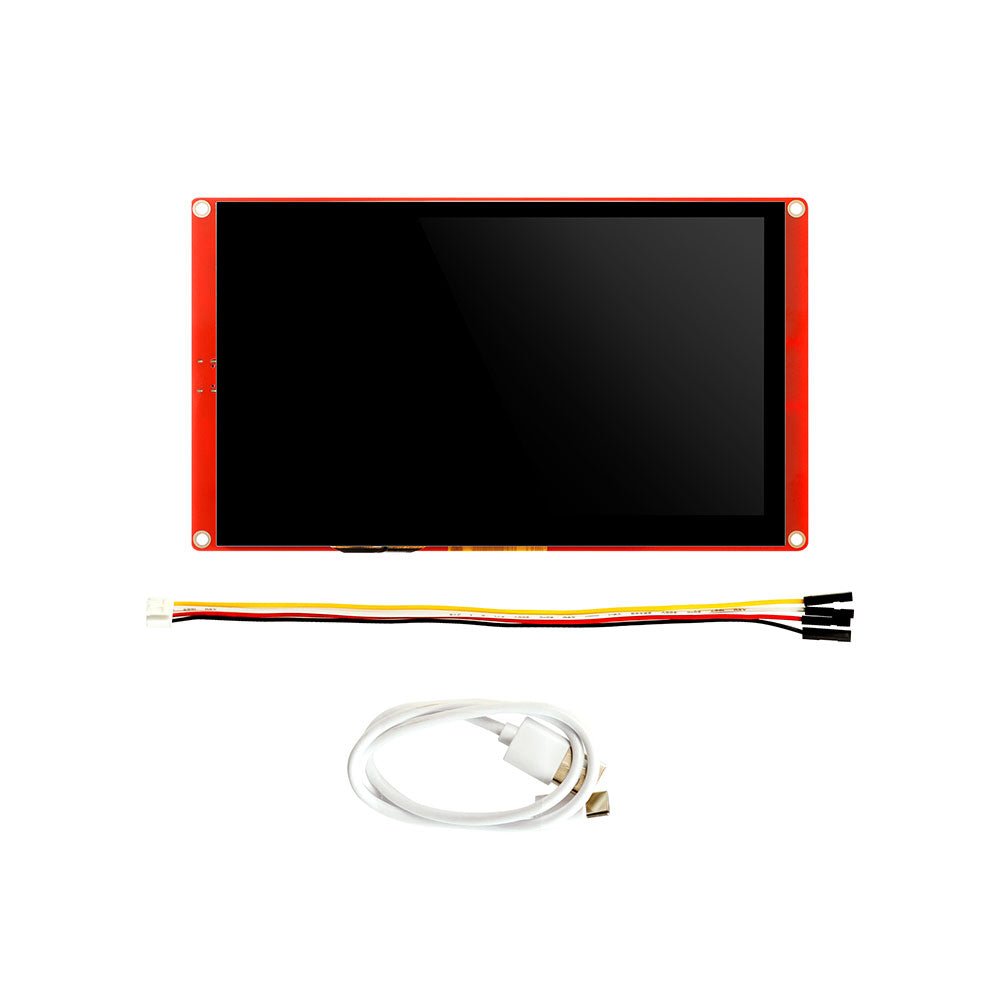

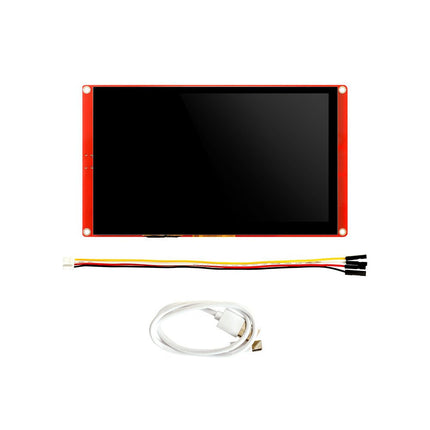

Inbegrepen

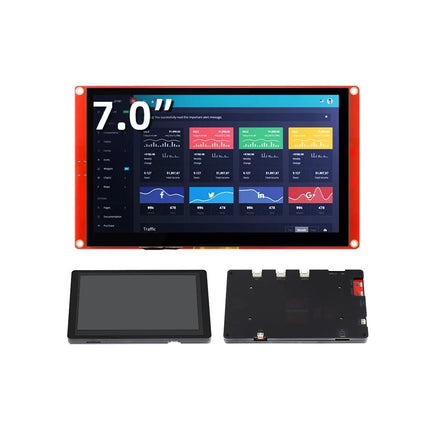

1x CrowPanel 7-inch ESP32-scherm (met acryl behuizing)
1x USB-C kabel
1x Crowtail/Grove naar 4-pins Dupont-kabel
