Omschrijving
De DSO2512G tweekanaals-oscilloscoop met geavanceerde ARM+FPGA architectuur levert uitzonderlijke prestaties met een bandbreedte van 120 MHz en een bemonsteringssnelheid van 500 MSa/s, waardoor precisie en stabiliteit wordt gegarandeerd voor zowel professionals als liefhebbers.
Door zijn veelzijdigheid is hij ideaal voor probleemoplossing in MCU's, voertuigreparaties, diagnostiek van apparaten, doe-het-zelf-elektronica, testen van voedingen en analyse van omvormers.
Het apparaat beschikt ook over een geïntegreerde signaalgenerator, die instelbare golfvormen kan uitvoeren met een amplitude van 2,5 V, een frequentiebereik van 0-10 MHz (of 0-2 MHz) en een nauwkeurigheid van 0,1 Hz.
Kenmerken
- 120 MHz bandbreedte
- 500 MSa/s sampling rate
- 10 MHz signaalgenerator
- 2,8-inch scherm
- XY-modus
- Video-uitvoer
- Enkele trigger
- 10 mV gevoeligheid
- FFT-spectrum
Specificaties
| Kanalen |
2 |
| Bandbreedte |
120 MHz |
| Sampling rate |
500 MSa/s |
| Display |
2,8" kleuren-TFT (320 x 240) |
| Metingen |
14 soorten |
| Verticale precisie |
±2% |
| Stijgtijd |
<3ns |
| Opslagdiepte |
128 Kb |
| Impedantie |
1 MΩ |
| Tijdbasis |
5ns-10s |
| Verticale gevoeligheid |
10 mV/div-10 V/div |
| Max. spanning |
±40 V (x1)
±400 V (x10) |
| Triggermodus |
Auto/Normal/Single |
| Triggertype |
Rise/Fall |
| Triggerniveau |
Manual/Auto |
| Weergavemodus |
YT/Roll |
| Persistentie |
Geen/1s/∞ |
| Golfvormen |
Sinus/Square/Triangle/Noise |
| Frequentie |
0-10 MHz (sin)
0-2 MHz (anders) |
| Voeding |
USB-C (5 V) |
| Batterij |
4000 mAh lithiumbatterij |
| Afmetingen |
137 x 82 x 38 mm |
| Gewicht |
286 g |

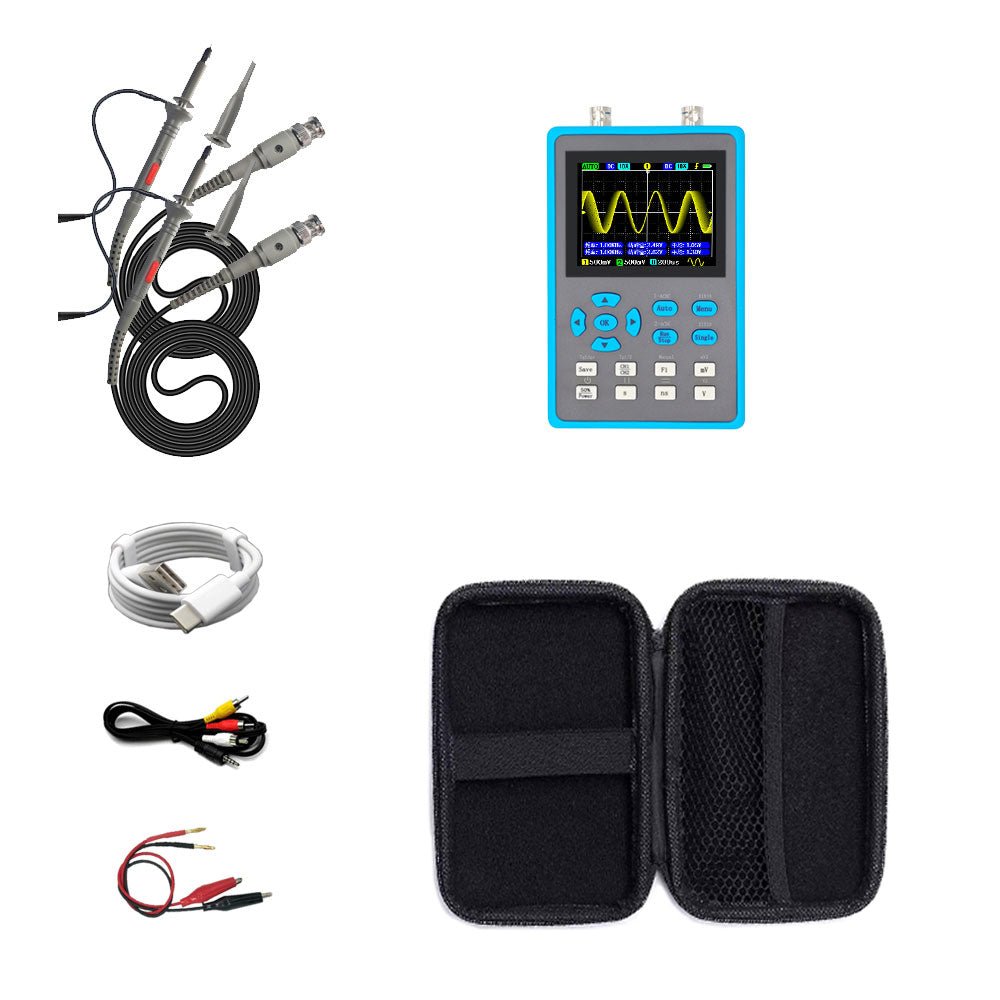

Inbegrepen
- 1x DSO2512G oscilloscoop
- 2x P6100 sondes
- 1x Videokabel
- 1x USB-kabel
- 1x Ringvormige standaard
- 1x Opbergtas
- 1x Manual
