Omschrijving

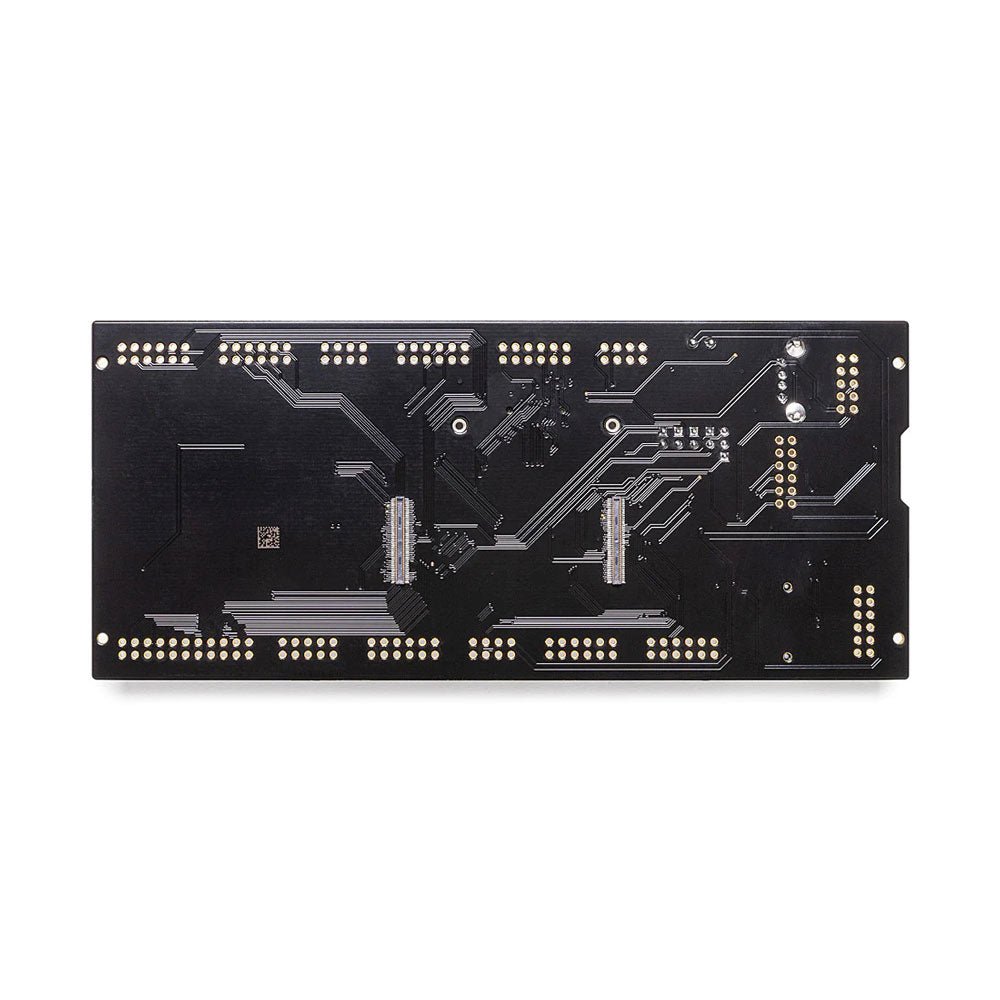

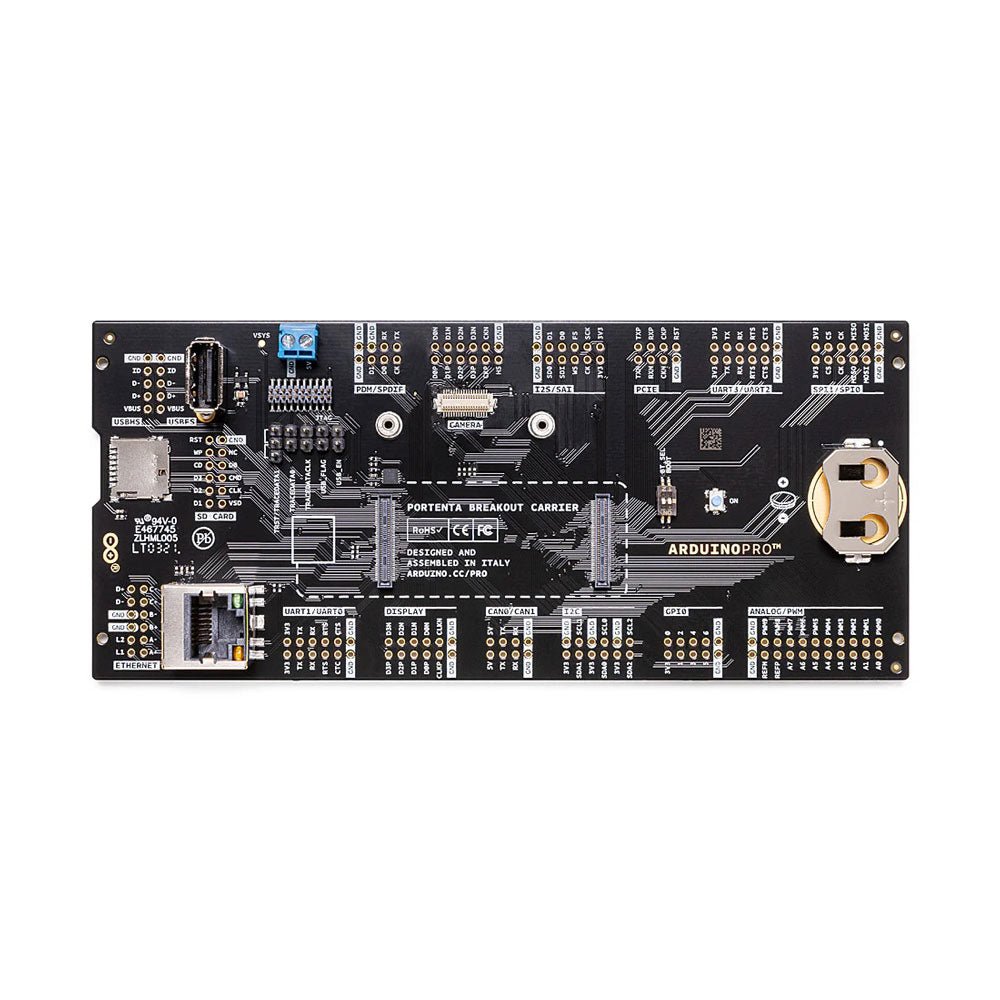

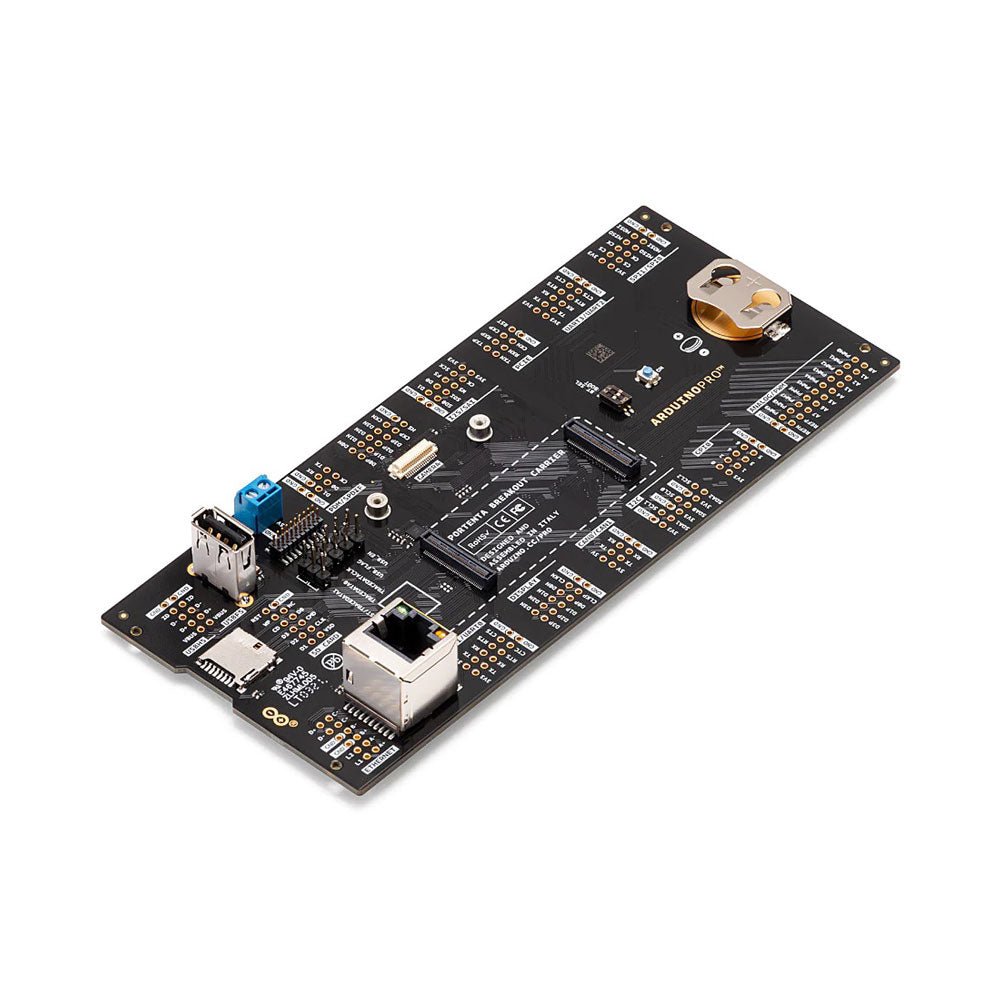

Het Portenta Breakout board is ontworpen om technici en bouwers van hardware te helpen bij het prototypen en testen van verbindingen en prestaties van boards uit de Portenta familie (bijv. de Portenta H7).
Het maakt de signalen van alle high-density connectoren individueel toegankelijk, waardoor snel en eenvoudig externe hardware-componenten en apparatuur aan te sluiten en te testen is, zoals normaal gesproken ook nodig is tijdens de ontwikkelingsfase in het lab.
Functies
- Power ON knop
- Boot mode dip-switch
- Connectors
- USB-A
- RJ45 tot 1Gb/s
- Micro SD-kaart
- MIPI 20T JTAG met trace mogelijkheid
- Voeding
- CR2032 RTC Lithium Batterij back-up
- Externe voeding terminal block
- I/O
- Breakout van alle Portenta high-density connector signalen
- Mannelijke/vrouwelijke HD-connectoren maken onderbreken van de breakout tussen de Portenta en de uitbreiding mogelijk om signalen te debuggen
- Compatibiliteit
- Standaard Portenta High Density connector pinout
Specificaties
| USB-poort | USB-A |
| Ethernet | RJ45 tot 1 Gb/s |
| Geheugenslot | Micro SD-kaart |
| Debuggen | MIPI 20T JTAG met trace mogelijkheid |
| Connectors | HD male/female |
| RTC-batterij | CR2032 |
| Dimensies | 164 x 72 mm |
| Gewicht | 69 gr |
