Omschrijving
Zoals altijd bij Arduino is elk element van het platform - hardware, software, en documentatie - vrij beschikbaar en open-source. Dit betekent dat je precies kunt leren hoe het is gemaakt en het ontwerp kunt gebruiken als uitgangspunt voor je eigen circuits. Honderdduizenden Arduino Boards zijn al het voeden van de creativiteit van mensen over de hele wereld, elke dag.

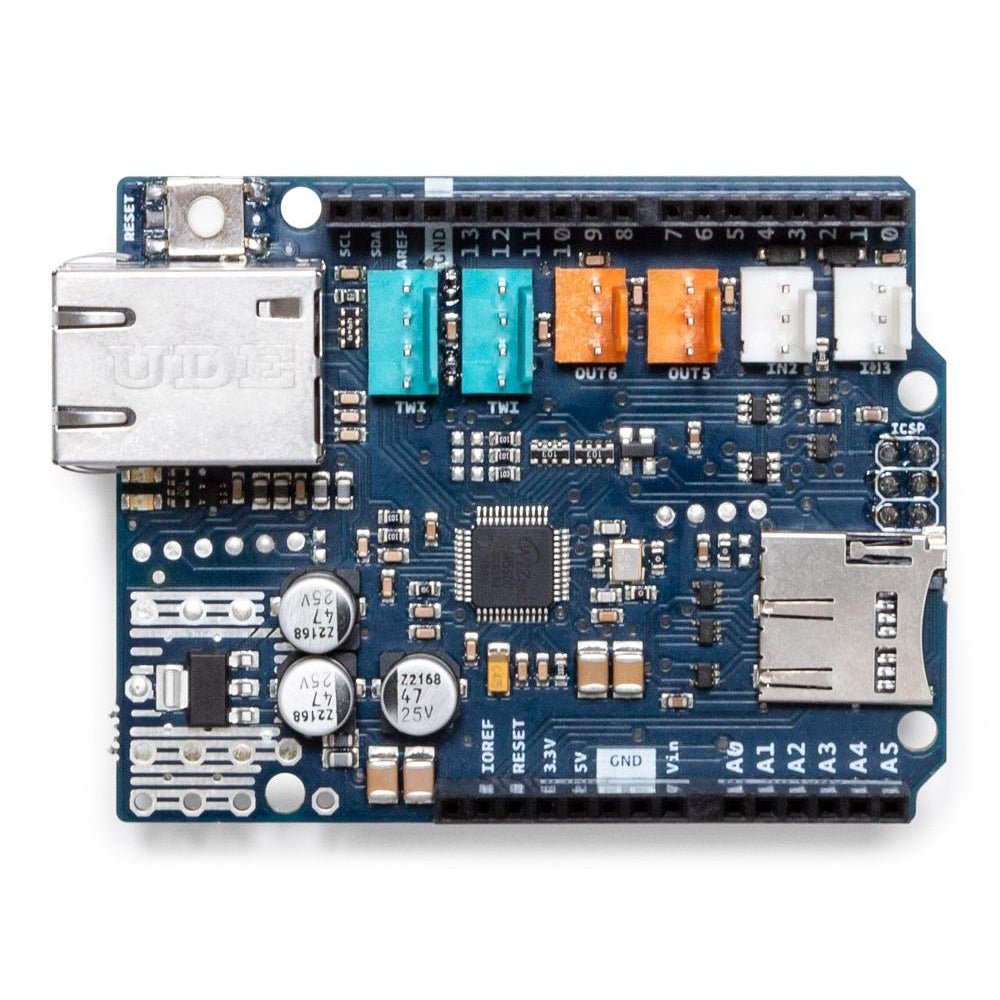

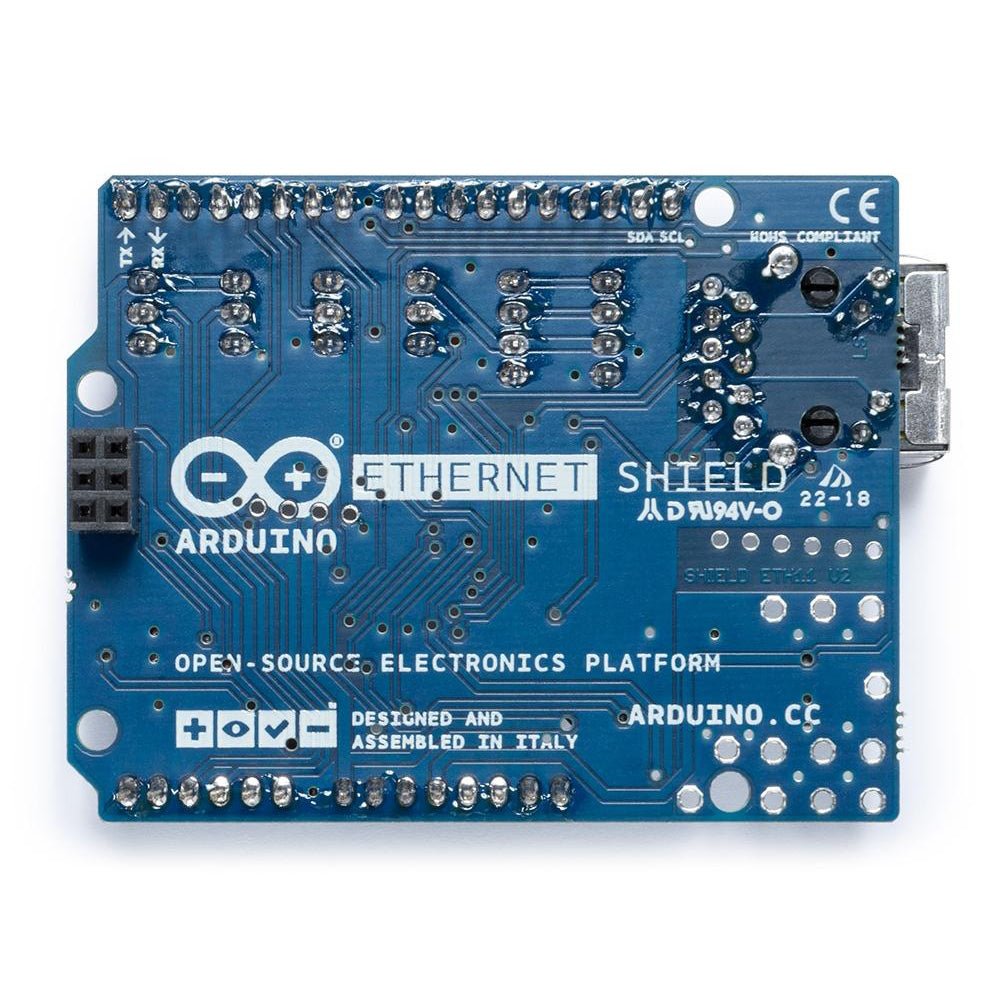

Het Arduino Ethernet Shield 2 maakt het mogelijk een Arduino Board aan te sluiten op het internet. Het is gebaseerd op de Wiznet W5500 Ethernet chip. De Wiznet W5500 biedt een netwerk (IP) stack geschikt voor zowel TCP en UDP. Hij ondersteunt tot acht gelijktijdige socket-verbindingen. Gebruik de Ethernet-bibliotheek om sketches te schrijven die met de Shield verbinding maken met internet. Het Ethernet Shield 2 wordt aangesloten op een Arduino Board met behulp van lange wire-wrap headers die door het Shield lopen. Hierdoor blijft de pin-layout intact en kan een ander Shield er bovenop worden gestapeld.
De meest recente revisie van het bord laat de 1.0 pin-out op rev 3 van het Arduino UNO bord zien.
Het Ethernet Shield 2 heeft een standaard RJ-45 aansluiting, met een geïntegreerde lijntransformator en Power over Ethernet ingeschakeld.
Er is een micro-SD-kaartslot aan boord, dat kan worden gebruikt om bestanden op te slaan voor gebruik via het netwerk. Het is compatibel met de Arduino Uno en Mega (met behulp van de Ethernet-bibliotheek). De on-board micro-SD kaartlezer is toegankelijk via de SD bibliotheek. Wanneer met deze bibliotheek wordt gewerkt, bevindt SS zich op pen 4. De oorspronkelijke revisie van het Shield bevatte een full-size SD-kaartsleuf; deze wordt niet ondersteund.
Het Shield bevat ook een reset-controller, om ervoor te zorgen dat de W5500 Ethernet module goed wordt gereset bij het opstarten. Eerdere revisies van het Shield waren niet compatibel met de Mega en moesten handmatig worden gereset na het opstarten.
