Lora technologie en Lora apparaten worden op grote schaal gebruikt bij Internet of Things (IoT) toepassingen. Daarnaast leveren steeds meer mensen hier hun bijdrage aan en leren om met Lora te ontwikkelen, waardoor Lora een onmisbaar onderdeel is geworden van de IoT wereld. Om beginners te helpen de Lora technologie beter te leren kennen en te ontwikkelen is er een Lora ontwikkelingsbord speciaal voor beginners ontworpen. Deze gebruikt de RP2040 als hoofd controller, en is uitgerust met de RA-08H module die Lora en LoRaWAN protocollen ondersteunt bij het ontwikkelen.De RP2040 is een dual-core, krachtige en energiezuinige ARM Cortex-M0+ architectuurchip, geschikt voor IoT, robots, besturing, embedded systemen en andere toepassingsgebieden. RA-08H is gemaakt met de door Semtech geautoriseerde ASR6601 RF chip, die de 868 MHz-frequentieband ondersteunt, een ingebouwde 32 MHz MCU heeft, die krachtigere functies heeft dan gewone RF-modules, en ook AT-commando’s ondersteunt. Dit board bevat verschillende functionele interfaces om te kunnen ontwikkelen, zoals de Crowtail interface, een gemeenschappelijke PIN-naar-PIN header, die GPIO-poorten naar buiten voert en 3.3 V en 5 V uitgangen biedt. Hij is geschikt voor de ontwikkeling en het gebruik van veelgebruikte sensoren en elektronische modules. Daarnaast voorziet het board ook in een RS485-interface, SPI, I²C en UART-interfaces, die compatibel zijn met nog meer sensoren / modules.Naast de primair benodigde interfaces voor het ontwikkelen integreert het board ook enkele veelgebruikte functies, zoals een zoemer, instelbare knoppen, rood-geel-groene driekleurige indicatie-ledjes, en een 1,8-inch SPI-interface LCD-scherm met een resolutie van 128x160.Kenmerken
Gebruikt de RP2040 als hoofd controller, met twee 32-bits ARM Cortex M0+ processorkernen (dual-core), en biedt krachtigere prestaties
Is uitgerust met de RA-08H module met 32 MHz MCU, ondersteunt de 868 MHz frequentieband en AT-commando’s
Uitgebreid scala aan externe interfacebronnen mogelijk, compatibel met Crowtail-serie modules en andere common interface modules
Integreert veelgebruikte functies zoals zoemer, led lampjes, LCD-scherm, en instelbare knoppen, waardoor hij beknopter kan zijn en handig is bij het bouwen van projecten
Ingebouwde 1,8-inch 128x160 SPI-TFT-LCD, ST7735S driver chip
Compatibel met Arduino / MicroPython, geschikt om een verscheidenheid aan projecten mee te realiseren
Specificaties
Hoofd controller
Raspberry Pi RP2040, ingebouwde 264 KB SRAM en 4 MB Flash
Processor
Dual Core Arm Cortex-M0+ @ 133 MHz
RA-08H frequentieband
803-930 MHz
RA-08H interfaces
Externe antenne, SMA-interface of IPEX first-generation interface
LCD-scherm
Ingebouwde 1,8-inch 128x160 SPI-TFT-LCD
LCD-resolutie
128x160
LCD-driver
ST7735S (4-draads SPI)
Ontwikkelomgeving
Arduino / MicroPython
Interfaces
1x passieve zoemer
4x instelbare knoppen
6x programmeerbare leds
1x RS485 communicatie interface
8x 5 V Crowtail interfaces (2x analoge interfaces, 2x digitale interfaces, 2x UART, 2x I²C)
12x 5 V universele pin header IO
14x 3,3 V universele pin header IO
1x 3,3 V / 5 V schakelbare SPI
1x 3,3 V / 5 V schakelbare UART
3x 3,3 V / 5 V schakelbare I²C
Bedrijfsspanning
USB 5 V / 1 A
Bedrijfstemperatuur
-10°C ~ 65°C
Afmetingen
102 x 76,5 mm (L x B)
Inbegrepen
1x Lora RA-08H Development Board
1x Lora Spring Antenne (868 MHz)
1x Lora Rubber Antenne (868 Mhz)
DownloadsWiki
RF circuit design is now more important than ever as we find ourselves in an increasingly wireless world. Radio is the backbone of today’s wireless industry with protocols such as Bluetooth, Wi-Fi, WiMax, and ZigBee. Most, if not all, mobile devices have an RF component and this book tells the reader how to design and integrate that component in a very practical fashion. This book has been updated to include today's integrated circuit (IC) and system-level design issues as well as keeping its classic ‘wire lead’ material.
Design Concepts and Tools Include
The Basics: Wires, Resistors, Capacitors, Inductors
Resonant Circuits: Resonance, Insertion Loss
Filter Design: High-pass, Bandpass, Band-rejection
Impedance Matching: The L Network, Smith Charts, Software Design Tools
Transistors: Materials, Y Parameters, S Parameters
Small Signal RF Amplifier: Transistor Biasing, Y Parameters, S Parameters
RF Power Amplifiers: Automatic Shutdown Circuitry, Broadband Transformers, Practical Winding Hints
RF Front-End: Architectures, Software-Defined Radios, ADC’s Effects
RF Design Tools: Languages, Flow, Modeling

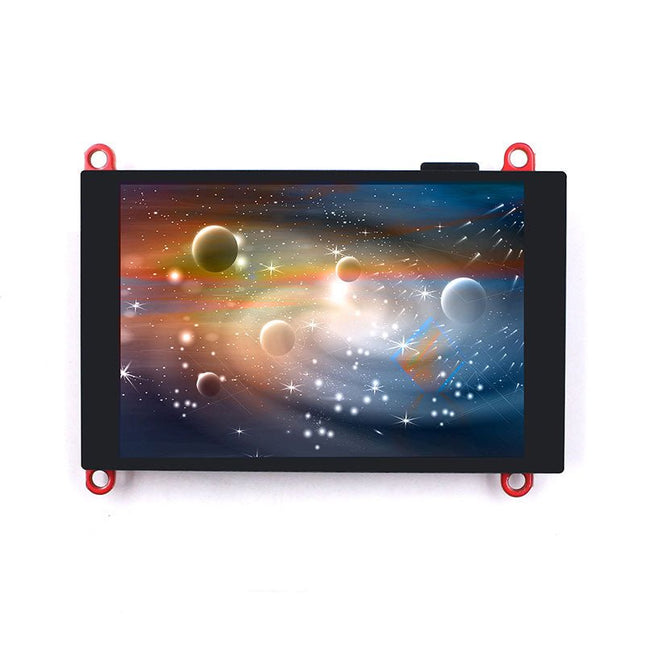

The ESP32-S3 Parallel TFT not only offers more SRAM and ROM (compared to the S2 version), but with Bluetooth 5.0 it is also suitable for applications such as local monitoring and controlling.The built-in LCD driver ILI9488 uses 16-bit parallel lines to communicate with ESP32-S3, the main clock can be up to 20 MHz, which makes the display smooth enough for video displays. With this display, you can create more IoT display projects.Features
Controller: ESP32-S3-WROOM-1, PCB Antenna, 16 MB Flash, 2 MB PSRAM, ESP32-S3-WROOM-1-N16R2
Wireless: Wifi & Bluetooth 5.0
LCD: 3.5-inch TFT LCD
Resolution: 480x320
Color: RGB
LCD Interface: 16-bit parallel
LCD Driver: ILI9488
Touch Panel: Capacitive
Touch Panel Driver: FT6236
USB: Dual USB Type-C (one for USB-to-UART and one for native USB)
UART to UART Chip: CP2104
Power Supply: USB Type-C 5.0 V (4.0 V~5.25 V)
Button: Flash button and reset button
Mabee Interface: 1x I²C, 1x GPIO
Backlight Controller: Yes
MicroSD: Yes
Arduino support: Yes
Type-C Power Delivery: Not supported
Operation temperature: -40? to +85?
Dimension: 66 x 84.3 x 12 mm
Weight: 52 g
Downloads
ESP32-S3 Datasheet
GitHub
Wiki
LVGL Demo Code
De Raspberry Pi SSD ontgrendelt uitstekende prestaties voor I/O-intensieve toepassingen op Raspberry Pi 5 en andere apparaten, inclusief supersnel opstarten bij het opstarten vanaf SSD.
Het is een betrouwbare, responsieve en krachtige PCIe Gen 3-compatibele SSD die snelle gegevensoverdracht mogelijk maakt en ook beschikbaar is met een capaciteit van 256 GB.
Kenmerken
50k IOPS (4 kB willekeurige leesbewerkingen)
90k IOPS (4 kB willekeurige schrijfbewerkingen)
Downloads
Datasheet
Deze componentenopbergdoos met 128 compartimenten is een essentieel hulpmiddel voor iedereen die met kleine elektronische componenten werkt, vooral SMD's. Het biedt een praktische, goed georganiseerde oplossing voor het opbergen van een breed scala aan miniatuuronderdelen zoals weerstanden, condensatoren, diodes en transistors. Elk onderdeel kan worden opgeslagen in zijn eigen speciale ruimte, zodat het specifieke onderdeel dat je nodig hebt voor elk project altijd gemakkelijk te vinden is.
Of u nu een professionele elektronicus, een maker of een doe-het-zelver bent, deze opbergdoos biedt de perfecte combinatie van functionaliteit en gemak. Het ontwerp helpt bij het elimineren van rommel, optimaliseert het beheer van componenten en houdt uw werkomgeving netjes zodat u zich kunt concentreren op wat echt belangrijk is: het bouwen en oplossen van problemen met elektronische schakelingen.
Afmetingen van elk compartiment (L x B x H): 22 x 15 x 16 mm
Afmetingen van de doos (L x B x H): 280 x 215 x 45 mm
Inbegrepen
1x Componentenopbergdoos (incl. 128 compartimenten met deksels en schuim)
3x Reservedeksels
2x Vellen met blanco etiketten
2x Labels voor de doos
Dit uiterst nauwkeurige, antistatische pincet met zwarte ESD-coating kan in de elektronica worden gebruikt voor het plaatsen van SMD-componenten bij het solderen en voor het repareren van smartwatches, smartphones, tablets, pc's enz. Het is ideaal voor het oppakken van kleine componenten op moeilijk bereikbare plaatsen plaatsen bereiken.
Specificaties
Lengte
125 mm
Breedte
11 mm
De Pico Cube is een 4x4x4 led kubus HAT voor Raspberry Pi Pico met 5 VDC bedrijfsspanning. De Pico Cube, een monochromatisch Blauw met 64 leds, leert u op een leuke manier programmeren. Hij is ontworpen om lichtgevende bewerkingen te tonen met een laag energieverbruik, heeft een robuust ontwerp en is eenvoudig te installeren, waardoor mensen / kinderen / gebruikers de effecten op leds met een verschillend kleurenpatroon leren kennen door software en hardware, zoals de Raspberry Pi Pico, te combineren. Kenmerken Standaard 40-pins Raspberry Pi Pico header GPIO-gebaseerde communicatie 64 high-intensity monochromatische leds Toegang tot individuele leds Toegang tot elke laag Specificaties Bedrijfsspanning: 5 V Kleur: blauw Communicatie: GPIO Leds: 64 Inbegrepen 1x Pico Cube basis PCB 4x PCB lagen 8x PCB pilaren 2x berg strips (1 x 20), male 2x berg strips (1 x 20), female 70 leds Opmerking: Raspberry Pi Pico is niet inbegrepen. Downloads GitHub Wiki
Met het project uit deze kit stuur je de 6 servos van de robotarm aan met slechts zeer beperkt gebruik van MCU capaciteit, waardoor de Raspberry Pi Pico's MCU nog gemakkelijk andere taken aankan. Deze robotarm met 6 DOF* is een prima tool om robotica én Raspberry Pi Pico te leren programmeren en gebruiken. Leerzaam, maar vooral leuk! Inbegrepen in de kit zijn 5 MG996 (4 nodig in de assemblage en 1 als reserve) en 3 25-kg-servo's (2 nodig in de assemblage en 1 als reserve). Merk op dat voor de servo's de hoekschikking 0°~180° alle servo's vooraf moeten worden ingesteld op 90 graden vóór de assemblage om servoschade tijdens de beweging te voorkomen.Dit product bevat alle benodigde onderdelen om deze op Raspberry Pi Pico en MicroPython gebaseerde robotarm te maken.Het pakket bevat
1x Raspberry Pi Pico
1x Raspberry Pi Pico Servo Driver
1x De complete set '6 DOF Robot Arm'
1x 5 V/5 A Power Supply
2x Backup Servo (zie tekst)
Downloads
GitHub
Wiki
Assembly Guide
Assembly Video
*Een 'vrijheidsgraad' (DoF) met betrekking tot robotarmen is een onafhankelijk gewricht dat de arm vrij kan laten bewegen, hetzij in roterende, hetzij in translerende (lineaire) zin. Voor elke geometrische as waar een gewricht omheen kan draaien of zich langs kan uitstrekken, wordt dit geteld als één Degree of Freedom.
The Naturebytes Wildlife Cam Case is the perfect weatherproof housing to take your Raspberry Pi, camera and sensors outdoors.
It is compatible with all Raspberry Pi models, it has an IR Lens to optimise motion detection, a camera strap so you can set up your ideal wildlife shots or you can take advantage of the electronics mount, with space for additional sensors, power solutions and upgrades….and it looks awesome!
Kenmerken
Weatherproof (certified IP55)
Electronics mount compatible with Raspberry Pi models (including all model A+, B, B, B+ and Zero models)
Fresnel IR lens to optimise motion detection
Clip and hinge opening for easy access to the Pi’s ports and internal components
Nylon camera attachment strap for securing outside
Can be secured with a padlock
Fasteners and spacers for attaching electronics
Rear cable access
Rear attachments for modular upgrades
No soldering required
Downloads
Assembly Guides
De KrakenSDR is een fase-coherente software-defined radio met vijf RTL-SDR's
KrakenSDR is een 5-kanaals, RX-only, software-defined radio (SDR) gebaseerd op de RTL-SDR, en ontworpen voor fase-coherente toepassingen en experimenten. Fase-coherente SDR opent de deur naar een aantal zeer interessante toepassingen, waaronder radio richtingsbepaling, passieve radar en bundelvorming. U kunt de KrakenSDR ook gebruiken als vijf afzonderlijke radio's.
KrakenSDR is een verbeterde versie van het vorige product, de KerberosSDR. Het biedt een vijfde ontvangstkanaal, automatische fase-coherenties ynchronisatiemogelijkheden, bias tee’s, een nieuw RF-ontwerp voor een schoner spectrum, USB Type-C-connectoren, een heavy-duty behuizing, verbeterde open source DAQ- en DSP-software, en een verbeterde Android-app voor het richtingzoeken.
RTL-SDR
De KrakenSDR maakt gebruik van vijf aangepaste RTL-SDR circuits bestaande uit R820T2 en RTL2832U chips. De RTL-SDR is een bekende, goedkope software-defined radio (SDR), maar het samenvoegen van vijf hiervan en gebruik op dezelfde pc zal ze niet 'fase-coherent' maken; elke SDR zal signalen ontvangen op een iets andere fase- offset dan de anderen. Dit maakt het moeilijk of onmogelijk om een hoge mate van precisie te bereiken bij het meten van relaties tussen signalen die bij verschillende antennes aankomen.
Om fase-coherentie te bereiken stuurt de KrakenSDR alle vijf de RTL-SDR-radio's aan met een enkel kloksignaal, en bevat hij interne kalibratiehardware waarmee de fase-relatie tussen de kanalen nauwkeurig kan worden gemeten en gecorrigeerd. Bovendien draagt het algemene ontwerp van de KrakenSDR bij om fase-stabiliteit te garanderen, met aandacht daarbij voor warmtebeheer, driverconfiguratie, voeding en beperking van externe interferentie.
Kenmerken
Vijfkanaals, fase-coherente RTL-SDR, allemaal geklokt op een enkele lokale oscillator
Ingebouwde hardware voor automatische coherentie synchronisatie
Automatische coherentie synchronisatie en beheer via meegeleverde Linux-software
24 MHz tot 1766 MHz tuning bereik (het standaard R820T2 RTL-SDR bereik, en mogelijk hoger met gehackte drivers)
4,5 V bias tee op elke poort
Core DAQ- en DSP-software is open source en ontworpen om op een Raspberry Pi 4 te draaien
Richtingzoeksoftware voor Android (gratis voor niet-commercieel gebruik)
Toepassingen
Het fysiek lokaliseren van een onbekende zender van belang (bijv. illegale of storende uitzendingen, ruisuitzendingen of gewoon als een curiositeit)
HAM-radio-experimenten zoals radiovossenjachten of het monitoren van misbruik van repeaters
Het volgen van eigendommen, dieren in het wild, of huisdieren buiten de netwerkdekking, door het gebruik van bakens met laag vermogen
Het lokaliseren van noodbakens voor zoek- en reddingsteams
Het lokaliseren van verloren schepen via VHF-radio
Passieve radardetectie van vliegtuigen, boten en drones
Monitoring van de verkeersdichtheid via passieve radar
Beamvorming
Interferometrie voor radioastronomie
Specificaties
Bandbreedte
2.56 MHz
RX Kanalen
5
Frequentie bereik
24-1766 MHz
Radio tuner
5x R820T2
Radio ADC
5x RTL2832U
ADC bits
8-bits
Oscillator stabiliteit
1 PPM
Typical stroom verbruik
5 V/2.2 A (11 W)
Type behuizing
Heavy-duty CNC aluminum
Afmetingen
177 x 112,3 x 25,9 mm
Gewicht
560 g
Inbegrepen
1x KrakenSDR (volledig gemonteerd en geïnstalleerd) met aluminium behuizing
1x Handleiding
Vereist
USB Type-C kabel
5 V/2.4 A USB Type-C voeding
Antennes
Raspberry Pi 4 (voor computer taken)
Android-telefoon/tablet met mobiele hotspot-mogelijkheden (met richtingsbepaling)
Downloads
Wiki
Android App
Gebaseerd op de SparkFun GPS-RTK2 ontwerpen, verhoogt de SparkFun GPS-RTK-SMA de bar voor hoge precisie GPS en is het de nieuwste in een lijn van krachtige RTK kaarten met de ZED-F9P module van u-blox. De ZED-F9P is een top-of-the-line module voor hoge nauwkeurigheid GNSS en GPS locatie-oplossingen, met inbegrip van RTK in staat tot 10mm, drie-dimensionale nauwkeurigheid. Met deze kaart, zult u in staat zijn om te weten waar uw (of een object) X, Y, en Z locatie is binnen ruwweg de breedte van uw vingernagel! De ZED-F9P is uniek omdat hij zowel als rover als basis station kan werken. Door gebruik te maken van ons handige Qwiic systeem, hoeft u niet te solderen om hem aan te sluiten op de rest van uw systeem. We hebben echter nog steeds 0,1'-spaced pinnen als u liever een breadboard gebruikt. We hebben een oplaadbare backupbatterij toegevoegd om de laatste moduleconfiguratie en satellietgegevens tot twee weken lang beschikbaar te houden. Deze batterij helpt bij het 'warm starten' van de module, waardoor de tijd tot de eerste fix drastisch wordt verkort. Deze module beschikt over een survey-in modus waardoor de module een basisstation kan worden en RTCM 3.x correctiegegevens kan produceren. Op basis van uw feedback hebben we de u.FL connector vervangen door een SMA connector in deze versie van het bord. Het aantal configuratiemogelijkheden van de ZED-F9P is ongelooflijk! Geofencing, variabel I2C adres, variabele update rates, zelfs de hoge precisie RTK oplossing kan worden verhoogd tot 20Hz. De GPS-RTK2 heeft zelfs vijf communicatiepoorten die allemaal tegelijk actief zijn: USB-C (die als COM-poort wordt geteld), UART1 (met 3,3V TTL), UART2 voor RTCM-ontvangst (met 3,3V TTL), I2C (via de twee Qwiic-connectoren of uitgevallen pinnen), en SPI. SparkFun heeft ook een uitgebreide Arduino bibliotheek voor u-blox modules geschreven om de GPS-RTK-SMA eenvoudig uit te lezen en te besturen via ons Qwiic Connect System. Laat NMEA achter je! Gebruik een veel lichter gewicht binaire interface en geef je microcontroller (en zijn ene seriële poort) een pauze. De SparkFun Arduino bibliotheek laat zien hoe je breedtegraad, lengtegraad, zelfs koers en snelheid over I2C kunt lezen zonder de noodzaak van constante seriële polling. Features Gelijktijdige ontvangst van GPS, GLONASS, Galileo en BeiDou Ontvangt zowel L1C/A als L2C banden Spanning: 5 V of 3,3 V, maar alle logic is 3.3 V Stroom: 68 mA - 130 mA (varieert met constellaties en tracking status) Tijd voor de eerste reparatie: 25 s (koud), 2 s (heet) Max. navigatiesnelheid: PVT (basis locatie over UBX binair protocol) - 25 Hz RTK - 20 Hz Raw - 25 Hz Horizontal Position Accuracy: 2.5 m zonder RTK 0.010 m met RTK Maximale hoogte: 50 km Maximum snelheid: 500 m/s Gewicht: 6.8 g Afmetingen: 43.5 mm x 43.2 mm 2 x Qwiic Connectors
De Arduino Student Kit is een hands-on en stap-voor-stap hulpmiddel bij het leren op afstand door kinderen vanaf 11 jaar: raak bekend met de basiskennis van elektronica, programmeren en coderen thuis. Omdat de kit u stapsgewijs begeleidt is er geen voorkennis of ervaring nodig. Docenten kunnen met deze kits hun klas op afstand les geven, en ouders kunnen de kit gebruiken als een tool bij thuisonderwijs aan hun kind, en hen daarmee in hun eigen tempo laten leren. Door de doelgerichte lessen en toegankelijke experimenten raken ze vertrouwd met programmeren en elektronica.
Leer de basisprincipes van programmeren, coderen en elektronica, inclusief stroom, spanning en digitale logica. Er is geen minimum kennis of ervaring nodig omdat de kit stapsgewijze begeleiding biedt.
U krijgt voor één persoon alle hardware en software erbij, wat deze kit ideaal maakt om te gebruiken voor lesgeven op afstand, thuisonderwijs, en voor zelfstudie. Er zijn stapsgewijze lessen, oefeningen, en voor een complete en meer uitgebreide leerervaring is er ook extra inhoud. Daarin is er nog aandacht voor ontwikkelingen, concepten en interessante feiten over elektronica, technologie en programmeren.
De lessen en projecten kunnen worden aangepast aan de individuele vaardigheden, waardoor er thuis op eigen niveau kan worden gestudeerd. De kit kan ook worden geïntegreerd in verschillende andere vakken zoals natuurkunde, scheikunde en zelfs geschiedenis. Het zou in feite voor een heel semester genoeg inhoud geven.
Hoe docenten de kit kunnen gebruiken voor afstandsonderwijs
Het online platform bevat alles wat u nodig heeft om op afstand les te geven: exclusieve inhoud voor studiebegeleiding, tips voor het leren op afstand, negen lessen van 90 minuten, en twee open einde projecten. Elke les bouwt voort op de vorige en biedt aanvullende opties om de vaardigheden en concepten toe te passen die de studenten eerder hebben geleerd. Ze krijgen ook een logboek dat ze kunnen bijhouden terwijl ze de lessen volgen.
Iedere les begint met een overzicht, de geschatte benodigde tijd en de leerdoelen. Tijdens elke les zijn er tips en informatie, wat het leren eenvoudiger maakt. Belangrijke antwoorden en aanvullende suggesties worden ook gegeven.
Hoe de kit ouders helpt hun kinderen thuisonderwijs te geven
Dit is uw hands-on en stap-voor-stap hulpmiddel bij afstandsonderwijs dat uw kind helpt thuis de basiskennis van programmeren, coderen en elektronica op te doen. Als ouder heeft u geen voorkennis of ervaring nodig, omdat u stapsgewijs wordt begeleid. De kit is rechtstreeks gekoppeld aan het curriculum, zodat u erop kunt vertrouwen dat uw kinderen leren wat ze zouden moeten leren, en het biedt hen de mogelijkheid om vertrouwd te raken met programmeren en elektronica. U helpt ze ook om basis vaardigheden te leren, zoals kritisch denken en problemen oplossen.
Zelfstudie met de Arduino Student Kit
Studenten kunnen deze kit gebruiken om basiskennis van elektronica, programmeren en coderen op te doen. Omdat er bij alle lessen stapsgewijze instructies zijn is het voor hen eenvoudig om zelfstandig de les te volgen en te studeren. Ze kunnen in hun eigen tempo werken, plezier hebben met allerlei concrete projecten, en meer bekend raken met de materie terwijl ze bezig zijn. Ze hebben geen voorkennis nodig omdat alles duidelijk wordt uitgelegd, de codering al vooraf is geschreven, en er een schat aan informatie is om te raadplegen.
De Arduino Student Kit wordt geleverd met diverse onderdelen en componenten waarmee tijdens het voltooien van de lessen en de projecten schakelingen zullen worden gebouwd.
Inbegrepen in de kit
Toegangscode naar exclusieve online content, inclusief studiebegeleiding, stapsgewijze lessen, en extra materialen zoals diverse bronnen, ontwikkelingen en een digitaal logboek met oplossingen.
1x Arduino Uno
1x USB-kabel
1x board montagevoet
1x multimeter
1x 9 V batterij houder
1x 9 V batterij
20x LED's (5x rood, 5x groen, 5x geel & 5x blauw)
5x weerstanden 560 ?
5x weerstanden 220 ?
1x breadboard 400 points
1x weerstand 1 k?
1x weerstand 10 k?
1x kleine servomotor
2x potentiometers 10 k?
2x knop potentiometers
2x condensatoren 100 uF
solid core jumper draden
5x drukknoppen
1x fototransistor
2x weerstanden 4,7 k?
1x jumper draad zwart
1x jumper draad rood
1x temperatuursensor
1x piezo
1x jumper draad female naar male rood
1x jumper draad female naar male zwart
3x moeren en bouten
De Niimbot D110 labelprinter is gebaseerd op direct thermische technologie en biedt een printervaring zonder inkt, toner of linten, waardoor het een kosteneffectieve oplossing is in vergelijking met conventionele printers. Dankzij het compacte formaat en lichte gewicht is hij gemakkelijk mee te nemen en past hij in elke broekzak.
Dankzij de Bluetooth-connectiviteit en een ingebouwde batterij van 1500 mAh kun je met deze draadloze miniprinter afdrukken tot op 10 meter afstand, waardoor je de flexibiliteit hebt om onderweg af te drukken, of je nu vanaf je smartphone of tablet afdrukt.
De "Niimbot" app (beschikbaar voor iOS en Android) biedt een verscheidenheid aan gratis sjablonen voor het aanpassen van labels.
Specificaties
Model
D110_M (verbeterde versie 2024)
Materiaal
ABS
Resolutie
203 DPI
Afdruksnelheid
30-60 mm/s
Afdrukbreedte
12-15 mm
Afdruktechnologie
Thermisch
Bedrijfstemperatuur
5°C ~ 45°C
Batterijcapaciteit
1500 mAh
Oplaadinterface
USB-C
Oplaadtijd
2 uur
Verbinding
Bluetooth 4.0
Draadloze afstand
10 m
Afmetingen
98 x 76 x 30 mm
Gewicht
149 g
Inbegrepen
1x Niimbot D110 Labelprinter
1x Etiket rol (12 x 40 mm)
1x USB-kabel
1x Manual
Downloads
iOS App
Android App
De Solar Power Manager is compatibel met standaard 6 ~ 24 V zonnepanelen. Hij kan de 18650 oplaadbare Li-ion accu’s opladen via een zonnepaneel of een USB-C aansluiting, en biedt een gestabiliseerde uitgang van 5 V / 3 A (met ondersteuning voor meerdere protocollen, waaronder PD/QC/FCP/PE/SFCP).De module beschikt over een MPPT (Maximum Power Point Tracking) functie en meerdere beveiligingscircuits, en werkt daarom veilig en met hoge efficiëntie en stabiliteit. Hij is geschikt voor IoT op zonne-energie, toepassingen op laag vermogen en andere energiezuinige projecten.Kenmerken
Ondersteunt MPPT (Maximum Power Point Tracking), waardoor de efficiëntie van het zonnepaneel wordt gemaximaliseerd
Flexibel accu’s opladen: van zonnepaneel of USB-C voedingsadapter
Compatibel met 6 ~ 24 V zonnepanelen, DC-002 jack ingang of schroefaansluiting
Een ingebouwde MPPT SET-schakelaar, waarmee u het niveau selecteert wat het dichtst bij het ingangsniveau ligt om de laadefficiëntie te verbeteren
Een ingebouwde aluminium elektrolytische condensator met hoge capaciteit en een SMD keramische condensator, waardoor de rimpelspanning wordt verminderd, en voor een stabiele werking
Een ingebouwde accuhouder, geschikt voor 3x 18650 oplaadbare Li-ion accu’s
Verschillende led-indicatoren, voor het monitoren van het zonnepaneel en de accu’s
Meerdere beveiligingscircuits: over-laden / over-ontladen / bescherming tegen omgekeerd aansluiten / oververhitting / teveel stroom, voor een stabiele werking en veilig gebruik
Specificaties
Zonnecel ingang
6~24 V (default 18 V)
Opladen
USB
Accu
3x 18650 Li-ion accu’s (NIET inbegrepen)
USB-ingang
5 V (USB-C, met PD quick charge ondersteuning)
5 V uitgang
5 V / 3 A (USB-OUT, USB-C)
Cutoff spanning bij opladen
4,2 V ±1%
Over-ontladen beschermingsspanning
3.0 V ±1%
Zonnepaneel oplaad efficiency
~78%
USB oplaad efficiency
~93%
Accu boost output efficiency
~90%
Ruststroom (max)
<2 mA
Behuizing
Metalen behuizing
Bedrijfstemperatuur
-40°C ~ 85°C
Afmetingen
119,0 x 71,0 x 25,2 mm
Inbegrepen
1x Solar Power Manager (C)
1x Adapter
DownloadsWiki
Bouw je eerste IoT-apparaten met deze kit door hardware en software naadloos te integreren zonder in complexe theorie te duiken.
Plug and Make Kit is de gemakkelijkste manier om aan de slag te gaan met Arduino. Het bevat alles wat je nodig hebt voor je allereerste zeven projecten – en nog veel meer die onze community deelt en die je zelf kunt uitvinden!
Weerrapport: Nooit meer in de regen terechtkomen, met een visuele herinnering om een paraplu mee te nemen als dat nodig is
Zandloper: Wie heeft er een eierwekker nodig? Pas je eigen digitale zandloper aan
Eco Watch: zorg ervoor dat uw planten gedijen bij de perfecte temperatuur en vochtigheid
Gamecontroller: Ga naar een hoger niveau met je eigen HID-gamepad (Human Interface Device)
Sonic Synth: Kom een stap dichter bij het worden van een rockster, DJ of geluidstechnicus!
Smart Lights: Creëer de sfeer met je eigen slimme lamp
Touchless lamp: Bedien lampen met een eenvoudig gebaar
Elk idee is inspiratie voor een leuke activiteit die je niet alleen de basisbeginselen van doe-het-zelf-elektronica leert, maar je ook een groot gevoel van voldoening geeft. Technologie kun jij ook maken!
Met de innovatieve Modulino-nodes kunt u ze eenvoudig opeenvolgend aansluiten via de ingebouwde Qwiic-connector van de Arduino Uno R4 WiFi. Door gebruik te maken van een van de Arduino Cloud-sjablonen, kunt u uw concept snel omzetten in een volledig operationeel project.
Kenmerken
Geen extra gereedschap nodig, alles wat je nodig hebt om je reis als maker te beginnen, zit in de kit.
Er is geen sprake van een breadboard en van solderen.
Bouw in minder dan 45 minuten een volledig functioneel IoT-project, waarbij u de innerlijke werking ervan begrijpt.
Vertrek vanuit het project dat jij interessanter vindt, jij bepaalt je eigen leertraject.
Blijf leren en werken aan uw projecten vanaf elke aangesloten computer met behulp van het online Arduino-ecosysteem.
Modulino
Modulino zijn sensoren en actuatoren die eenvoudig verbinding kunnen maken via de ingebouwde Qwiic-connector van de Uno R4 WiFi. Je kunt er meer dan één aansluiten voor complexere projecten en je hoeft je nooit meer af te vragen welke kant waar naartoe gaat, omdat de connector gepolariseerd is.
Modulino Knob: voor superfijne waardeaanpassingen
Modulino Pixels: acht LED's om helder te schijnen, te dimmen of van kleur te veranderen
Modulino Afstand: een time-of-flight-nabijheidssensor om afstanden nauwkeurig te meten
Modulino Beweging: om bewegingen zoals stampen, rollen of kantelen perfect vast te leggen
Modulino Buzzer: om uw eigen alarmgeluiden of eenvoudige melodieën te genereren
Modulino Thermo: een sensor voor zowel temperatuur- als vochtigheidsgegevens
Modulino Knoppen: drie knoppen voor snelle projectnavigatie
Specificaties
Board inbegrepen
Arduino Uno R4 WiFi
Modulino-nodes
Communicatie
I²C (via Qwiic-connector)
Bedrijfsspanning
3,3 V
Modulino-nodes inbegrepen
Modulino Beweging
LSM6DSOXTR
0x6A (0x6B)
Modulino Afstand
VL53L4CDV0DH/1
0x29
Modulino Thermo
HS3003
0x44
Modulino Knob
PEC11J (STM32C011F4 voor I²C-communicatie)
0x76 (adres kan softwarematig worden gewijzigd)
Modulino Buzzer
PKLCS1212E4001-R1 (STM32C011F4 voor I²C-communicatie)
0x3C (adres kan softwarematig worden gewijzigd)
Modulino Pixels
8 LC8822-2020 (STM32C011F4 voor I²C-communicatie)
0x6C (adres kan softwarematig worden gewijzigd)
Modulino Knoppen
3 drukknoppen plus 3 gele LED's (STM32C011F4 voor I²C-communicatie)
0x7C (adres kan softwarematig worden gewijzigd)
Inbegrepen
1x Arduino Uno R4 WiFi
1x Modulino-basis
7x Modulino-sensoren
1x USB-C kabel
7x Qwiic-kabels
24x Schroeven M3 (10 mm)
20x Moeren M3
4x Metalen afstandhouders
Downloads
Datasheet
Schematics
Creëer bliksem met een aanraking van je vingers of een handgeklap
De Plasma Magic Ball is een geavanceerde technologische gadget en een opvallend kunstwerk. In de glazen bol creëert een speciaal gasmengsel betoverende lichteffecten wanneer het wordt geactiveerd door hoogfrequente stroom – alsof je een storm in je handen houdt.
Perfect voor gebruik thuis, op kantoor, op school, in hotels of in bars. Het is een uniek decoratief element dat nieuwsgierigheid opwekt. Op zoek naar een leuk en bijzonder cadeau? De Plasma Magic Ball is een geweldige keuze voor vrienden en familie.
Ondanks de verbluffende effecten verbruikt de Plasma Magic Ball zeer weinig elektriciteit. Het glas zelf is gemaakt van speciaal gehard, zeer sterk materiaal en is bestand tegen temperaturen tot 522°C.
Specificaties
Materiaal
Kunststof
Diameter bal
15 cm
Ingangsspanning
220 V
Uitgangsspanning
12 V
Vermogen
15 W
Afmetingen
25 x 15,5 x 15,5 cm
Deze veelzijdige microscoop met verbeterde Plus-standaard bestrijkt een breed vergrotingsbereik (60-240x, 18-720x, 1560-2040x) met 3 lenzen. Met deze digitale microscoop kun je planten, insecten, edelstenen en munten onderzoeken, of elektronische werkzaamheden uitvoeren, zoals het repareren of maken van printplaten.
Kenmerken
Verbeterde Plus-standaard, de gesplitste basisplaat, die eenvoudig te demonteren en monteren is
Verander in een grote basis, van 18 x 20 cm tot 40 x 30 cm
Voeg een gereedschapshouder en opbergruimte aan de onderkant toe om uw bureaublad opgeruimd te houden
Een paar soldeerhanden om de printplaat of andere objecten vast te zetten
Een antistatische en hittebestendige siliconen pad/soldeermat waarmee u uw werk beter kunt voltooien
De Pro Metal Stands zijn voorzien van een sterke metalen standaard die in verschillende richtingen en hoeken verstelbaar is
Digitale microscoop met 3 lenzen waarmee u objecten kunt observeren, variërend van solderen en repareren tot munten, en zelfs voor biologische dia's.
Lens A (18-720x)
Lens D (1800-2040x)
Lens L (60-240x)
Observatieafstand:
Lens A (12-320 mm)
Lens L (90-300 mm)
Lens D (4-5 mm)
Specificaties
AD246SM-Plus
AD249SM-Plus
Vergroting
Lens A
18-720
18-720
Focusbereik
12-320 mm
12-320 mm
Lens D
1800-2040
1800-2040
Focusbereik
4-5 mm
4-5 mm
Lens L
60-240
60-240
Focusbereik
90-300 mm
90-300 mm
Schermgrootte
7 inch (17,8 cm)
10 inch (25,7 cm)
Videoresolutie (max.)
UHD 2880 x 2160 (24 fps)
UHD 2880 x 2160 (24 fps)
Videoformaat
MP4
MP4
Fotoformaat
JPG
JPG
Fotoresolutie
5600 x 2400 (met interpolatie)
5600 x 2400 (met interpolatie)
Framesnelheid
Max. 120 fps
Max. 120 fps
HDMI-uitvoer
Ja (ondersteuning voor weergave op twee schermen)
Ja (alleen HDMI-monitorweergaven)
PC-uitvoer
Ja
Ja
Standgrootte
30 x 40 x 33 cm
30 x 40 x 33 cm
Inbegrepen
1x Andonstar AD246SM-Plus Digitale Microscoop
3x Lenzen (A, D en L)
1x Metalen standaard met 2 LED's
1x Soldeermat
1x Drager
1x Kolom
1x Gereedschapshouder
1x Solderende helpende handen
1x Diahouder
1x 32 GB microSD-kaart
1x USB-kabel
1x Schakelkabel
1x HDMI-kabel
1x Afstandsbediening
5x Voorbereide dia's
1x Observatiebox
1x Pincet
1x Manual
Downloads
Manual
Software
The OWON XDM1241 is a fast, high-precision digital True RMS benchtop multimeter with a high-resolution 3.5-inch LCD and 50,000 counts. Its DC voltage accuracy is up to 0.05% and it can measure up to 65 values per second.
Kenmerken
3.5" high-resolution LCD (480x320 pixels)
55000 counts, DC voltage accuracy up to 0.05%
Up to 65 readings per second
Dual line display supported
Trend analysis accessible in chart mode
AC True RMS measurements (bandwidth: 20 Hz – 1 kHz)
SCPI support: Remote control the multimeter through PC software via USB port
Data record function, you can record the measured data into internal memory, and then read and process the recorded data with your computer.
Specificaties
Measurement Range
Resolution
Accuracy
DC Voltage
50.000 mV
0.001 mV
0.1% +10
500.00 mV
0.01 mV
0.05% +5
5.0000 V
0.0001 V
0.05% +5
50.000 V
0.001 V
0.05% +5
500.00 V
0.01 V
0.1% +5
1000.0 V
0.1 V
0.1% +10
AC Voltage
500 mV~750 V
20 Hz~45 Hz
1% +30
45 Hz~65 Hz
0.5% +30
65 Hz~1 KHz
0.7% +30
DC Current
500 uA
0.01 uA
0.15% +20
5000 uA
0.1 uA
0.15% +10
50 mA
0.001 mA
0.15% +20
500 mA
0.01 mA
0.15% +10
5 A
0.0001 A
0.5% +10
10 A
0.001 A
0.5% +10
AC Current
500 uA~500 mA
20 Hz~1 KHz
0.5% +20
5 A-10 A
1.5% +20
Resistance
500 Ω
0.01 Ω
0.15% +10
5 KΩ
0.0001 KΩ
0.15% +5
50 KΩ
0.001 KΩ
0.15% +5
500 KΩ
0.01 KΩ
0.15% +5
5 MΩ
0.0001 MΩ
0.3% +5
50 MΩ
0.001 MΩ
1% +10
Frequency
10.000 Hz~60 MHz
/
±(0.2% +10)
Capacitance
50 nF~500 uF
/
2.5% +10
5 mF50 mF
5% +10
Diode
3.0000 V
0.0001 V
/
Continuity
1000 Ω
0.1 Ω
Adjustable threshold
Temperature
K type, PT100
Max Display
55,000 counts
Data-logging Function
Logging Duration
15ms~9999.999s
Logging Length
1,000 points
Display
3.5" TFT LCD (480x320 pixels)
Power supply
Lithium battery via USB-C or 5 V DC input
Dimensions
235 x 88 x 65 mm
Weight
approx. 0.5 kg
Inbegrepen
1x OWON XDM1241 Multimeter
2x Test leads
1x USB cable
1x USB to DC cord
1x Manual
Downloads
Programming Manual
PC Software
De Raspberry Pi SSD ontgrendelt uitstekende prestaties voor I/O-intensieve toepassingen op Raspberry Pi 5 en andere apparaten, inclusief supersnel opstarten bij het opstarten vanaf SSD.
Het is een betrouwbare, responsieve en krachtige PCIe Gen 3-compatibele SSD die snelle gegevensoverdracht mogelijk maakt en ook beschikbaar is met een capaciteit van 512 GB.
Kenmerken
40k IOPS (4 kB willekeurige leesbewerkingen)
70k IOPS (4 kB willekeurige schrijfbewerkingen)
Downloads
Datasheet
This ESP32 S3 7-inch IPS 5-point capacitive touch display with an ultra-high resolution of 1024 x 600 pixels is ideal for IoT applications. It is ideal for applications such as home automation. An integrated SD card enables recording/playback of stored data. There are also two Mabee/Grove connectors to connect various sensors to this board to create personal prototype projects in no time.
Specifications
Controller: ESP32-S3-WROOM-1, PCB antenna, 16 MB Flash, 8 MB PSRAM, ESP32-S3-WROOM-1-N16R8
Wireless: Wifi & Bluetooth 5.0
LCD: 7-inch High Lightness IPS
FPS: >30
Resolution: 1024 x 600
LCD interface: RGB 565
Touch panel: Capacitive 5-point touch
Touch panel driver: GT911
USB: Dual USB-C (one for USB-to-UART and one for native USB)
UART to UART chip: CP2104
Power supply: USB-C 5.0 V (4.0 V~5.25 V)
Button: Flash button and reset button
Mabee interface: 1x I²C, 1x GPIO
MicroSD: Yes
Arduino support: Yes
Type-C Power Delivery: Not supported
Operation temperature: ?40 to +85°C
Downloads
Wiki
GitHub
ESP32-S3 Datasheet
Screen touch coordinates calibration
Features
Stereo input and output
Dedicated 192 kHz / 24-bit high-quality Burr-Brown DAC
Dedicated 192 kHz / 24-bit high-quality Burr-Brown ADC
Hardware volume control for DAC. The output volume can be controlled using “alsamixer” or any application that supports ALSA mixer controls.
Connects directly onto the Raspberry Pi.
No soldering required.
Compatible with all Raspberry Pi models, that have a 40-pin GPIO connector
No additional power supply required.
Three ultra-low-noise linear voltage regulators.
HAT compliant, EEPROM for automatic configuration.
Gold plated RCA output connectors.
Includes 4 M 2.5 x 12 mm spacers.
Analogue input, phone jack 3.5 mm
Analogue output RCA
Analogue output (P5)
Input configuration jumper (J1)
Connector for balanced input (P6)
Please note: Layout and components might change without further notice. Balanced/unbalanced input connector (P6)The 5-pin connector can be used to connect a balanced input. Please note that the balanced input has to be selected with the jumpers and will always have a 12 dB gain. It shouldn't be used with line-level inputs.Pin 1 is on the left.
right +
right –
GND
left –
left +
Output connector (P5)The output connector realizes connections to external components like an amplifier.Pin 1 is on the top left.
+5V
1
2
R
GND
3
4
GND
+5V
5
6
L
Input gain settings (J1)The jumper block is responsible for the input configuration. It is recommended to use the default setting without additional input gain. 32 dB gain can be used to connect dynamic microphones.Jumpers are numbered from top to bottom.
1
2
3
4
function
1
0
0
–
0 dB gain
0
1
1
–
12 dB gain
0
1
0
–
32 dB gain
0
0
1
–
balanced input, 12 dB gain
Specifications
Maximum input voltage: 2.1 Vrms - 4.2 Vrms for balanced input
Maximum output voltage: 2.1 Vrms
ADC signal-to-noise ratio: 110 dB
DAC signal-to-noise ratio: 112 dB
ADC THD+N: -93 dB
DAC THD+N: -93 dB
Input voltage for lowest distortions: 0.8 Vrms
Input gain (configurable with Jumpers): 0 dB, 12 dB, 32 dB
Power consumption: < 0.3 W
Sample rates: 44.1 kHz - 192 kHz
In order to use the HiFiBerry DAC + ADC, your Raspberry Pi Linux kernel must be at least version 4.18.12. Click here to learn how to update the Raspberry Pi kernelUsing microphones with the DAC+ ADCThe DAC+ ADC is equipped with a stereo analogue input that can be configured for a wide range of input voltages. It performs best with line-level analogue sources. However, it is also possible to use it as a microphone input.
You can only use dynamic microphones. Microphones that require a power supply are not supported.
The microphone output voltage is very low. This means you need to amplify it. The DAC+ ADC has the necessary pre-amplifier already equipped. You will have to set the jumpers correctly.
The sound from the input won’t be played back automatically on the output. You will have to use some software that reads the input and outputs it again.
Setting the correct input amplifier settings for a microphoneBy default, the input sensitivity is matched for line-level audio sources. This is done via a jumper on the J1 header.In order to use a microphone, the jumper needs to be set up as shown below.Audio input to outputThere is no direct connection between the input and the output. That leads to the input from the connected microphone to not be played back automatically. If you want to hear it on the output, you need to use the command line tool alsaloop can be used for this.
Kenmerken
4 1/2 bit resolutie (20000 counts)
Datalogger
Multimeter
Thermometer
True RMS test ondersteund
BLE 4.0 draadloze transmissie, stabieler, minder stroomverbruik
Ingebouwde offline opnamefunctie
Grafiek en Diagram modus helpen om de datatrend te analyseren
Met de zaklampfunctie om licht in de duisternis te brengen
Ondersteuning van NCV (non-contact voltage sense), een draadloze spanningszoeker
Brede ondersteuning op Android, iOS, Windowss
Inbegrepen
OWON OW18E Multimeter
Korte handleiding
Multimeter snoeren
K-type Thermokoppel
Schroefkop houder
App Downloaden
De Bluetooth functie van deze multimeter is compatibel met Android-app versie 1.5.8.0 of nieuwer.
Gebruik de QR code in de doos of ga naar http://files.owon.com.cn/bluetooth.
De Raspberry Pi 500 (gebaseerd op de Raspberry Pi 5) heeft een quad-core 64-bit Arm-processor, RP1 I/O-controller, 8 GB RAM, draadloze netwerken, dual-display uitgang, 4K videoweergave en een 40-pins GPIO-header. Het is een krachtige, compacte all-in-one computer ingebouwd in een draagbaar toetsenbord.
Het ingebouwde aluminium koellichaam zorgt voor verbeterde thermische prestaties, waardoor de Raspberry Pi 500 snel en soepel werkt, zelfs onder zware belasting.
Specificaties
SoC
Broadcom BCM2712
CPU
ARM Cortex-A76 (ARM v8) 64-bit
Kloksnelheid
4x 2,4 GHz
GPU
VideoCore VII (800 MHz)
RAM
8 GB LPDDR4X (4267 MHz)
WiFi
IEEE 802.11b/g/n/ac (2,4 GHz/5 GHz)
Bluetooth
Bluetooth 5.0, BLE
Ethernet
Gigabit Ethernet (met PoE+-ondersteuning)
USB
2x USB-A 3.0 (5 GBit/s)1x USB-A 2.01x USB-C (voor voeding)
PCI-Express
1x PCIe 2.0
GPIO
Standaard 40-pins GPIO-header
Video
2x micro-HDMI-poorten (4K60)
Multimedia
H.265 (4K60-decodering)OpenGL ES 3.1, Vulkan 1.2
SD-kaart
microSD
Voeding
5 V DC (via USB-C)
Toetsenbordindeling
US (QWERTY)
Afmetingen
286 x 122 x 23 mm
Inbegrepen
Raspberry Pi 500 (US toetsenbordindeling, QWERTY)
Officiële 27 W voeding voor Raspberry Pi (EU, wit)
Officiële Raspberry Pi muis (wit)
Officiële Raspberry Pi HDMI-kabel (wit, 2 m)
32 GB microSD-kaart met vooraf geïnstalleerd Raspberry Pi OS
The Official Raspberry Pi Beginner's Guide (5th Edition)
Downloads
Datasheet
CrowBot BOLT is an ESP32-controlled, intelligent, simple and easy-to-use open source robot car. It is compatible with the Arduino and MicroPython environments, with graphical programming via Letscode. 16 learning courses with interesting experiments are available.
Kenmerken
16 lessons in three languages (Letscode, Arduino, Micropython), fast learning and fun experiments
Compatible with Arduino, MicroPython development environment, using Letscode graphical programming, easy to use
Strong scalability, with a variety of interfaces, can be expanded and used with Crowtail modules
A variety of remote control modes, you can use the infrared remote control and joystick to control the car
Specificaties
Processor
ESP32-Wrover-B (8 MB)
Programming
Letscode, Arduino, Micropython
Control method
Bluetooth Remote Control/Infrared Remote Control
Input
Button, Light sensor, Infrared Receiving Module, Ultrasonic Sensor, Line Tracking Sensor
Output
Buzzer, Programmable RGB Light, Motor
Wifi & Bluetooth
Yes
Light sensor
Can realize the function of chasing light or avoiding light
Ultrasonic Sensor
When an obstacle is detected, the driving route of the car can be corrected to avoid the obstacle
Line Tracking Sensor
Can make the car move along the dark/black lines, intelligently judge and correct the driving path
Buzzer
Can make the car sound/whistle, bringing a more direct sensory experience
Programmable RGB Light
Through programming, it can show colorful lights in different scenes
Infrared receiver
Receive infrared remote control signals to realize remote control
Interfaces
1x USB-C, 1x I²C, 1x A/D
Motor type
GA12-N20 Micro DC Gear Motor
Operating temperature
-10?~+55?
Power supply
4x 1.5 V batteries (not included)
Battery life
1.5 hours
Dimensions
128 x 92 x 64 mm
Weight
900 g
Inbegrepen
1x Chassis
1x Ultrasonic Sensor
1x Battery Holder
2x Wheels
4x M3x8 mm Screws
2x M3x5 mm Copper Column
2x Side Acrylic Plates
1x Front Acrylic Plates
1x Screwdriver
2x 4 Pin Crowtail Cable
1x USB-C Cable
1x Infrared remote control
1x Instructions & Line Track Map
1x Joystick
Downloads
Wiki
CrowBot-BOLT_Assembly-Instruction
Joystick-for-CrowBot-BOLT_Assembly-Instruction
CrowBot_BOLT_Beginner’s_Guide
Designing Documents of CrowBot
Designing Documents of Joystick
Lesson Code
3D Model
Factory Source Code
