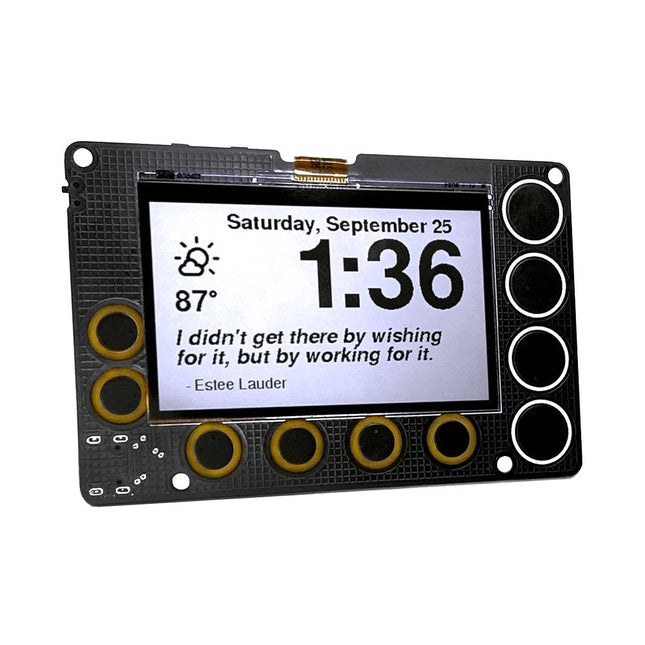

Een open source 2,7 inch IoT-scherm met laag stroomverbruik, aangestuurd door een ESP32-S2 module en voorzien van SHARP's Memory-in-Pixel (MiP) schermtechnologieDe Newt is een permanent werkend beeldscherm voor wandmontage dat op batterijen werkt , en online gaat om het weer, kalenders, sportuitslagen, to-do lijsten, notities... op te halen, eigenlijk alles wat op het internet te vinden is! Het wordt aangestuurd door een ESP32-S2 microcontroller die je kunt programmeren met Arduino, CircuitPython, MicroPython, of ESP-IDF. Het is perfect voor makers: Sharp's Memory-in-Pixel (MiP) technologie vermijdt de trage refresh tijden van E-Ink schermen. Een real-time klok (RTC) werd toegevoegd ter ondersteuning van timers en alarmen. De Newt is ontworpen met batterijvoeding in gedachten; elk onderdeel op de printplaat is gekozen vanwege zijn specificaties om op een laag stroomverbruik te werken. Newt is ontworpen om 'snoerloos' te werken, wat betekent dat hij gemonteerd kan worden op plaatsen waar een netsnoer onhandig zou zijn, bijvoorbeeld een muur, koelkast, spiegel of droogbord. Met de optionele standaard zijn bureaus, planken en nachtkastjes ook goede opties.Newt is open source, en alle ontwerpbestanden en bibliotheken zijn beschikbaar voor beoordeling, gebruik en wijziging. Dat is echter niet verplicht. Elke Newt wordt geleverd met werkende code met de volgende eigenschappen: Actuele weerdetails Uurlijkse en dagelijkse weersvoorspelling Alarm Timer Inspirerende notities Voorspelling luchtkwaliteit Gewoonte kalender Pomodoro timer Strategiekaarten Alleen het volgen van de instructies voor Wi-Fi voorziening is nodig om te beginnen. Er zijn geen app-downloads nodig.Specificaties Display Sharp Memory LCD Scherm afmetingen 2,7 inch Resolutie 240 x 400 Deep sleep stroomverbruik 30 uA Verversingssnelheid < 0.001 s Periodieke verversing van het scherm vereist Nee Invoerknoppen 10 capacitieve pads, 1 drukknop RTC inbegrepen Ja Luidspreker inbegrepen Ja Voedingsingang USB Type-C Batterijen inbegrepen Nee Programmeertalen Arduino, CircuitPython, ESP IDF, MicroPython Afmetingen 91 x 61 x 9 mm Microcontroller Espressif ESP32-S2-WROVER Module met 4 MB flash en 2 MB PSRAM Geschikt voor Wi-Fi Ondersteunt Arduino, MicroPython, CircuitPython en ESP-IDF Deep sleep stroom van 25 ?A Display 2,7-inch MiP LCD met 240 x 400 pixels Biedt contrastrijke weergave met hoge resolutie en lage latency bij zeer laag stroomverbruik Reflecterende modus gebruikt omgevingslicht en maakt achtergrondverlichting overbodig Bijhouden van de tijd, timers en alarmen Micro Crystal RV-3028-C7 RTC Geoptimaliseerd voor extreem laag stroomverbruik (45 ?A) Kan tegelijkertijd een periodieke timer, een afteltimer en een alarm beheren Hardware-interrupt voor timers en alarmen 43 bytes non-volatile user memory, 2 bytes user RAM Aparte UNIX tijdteller BuzzerLuidspreker/zoemer met mini-klasse-D versterker op DAC-uitgang A0, kan tonen of lo-fi audioclips weergevenGebruikersinvoer Aan/uit-schakelaar Twee programmeerbare aanraaktoetsen voor reset en opstarten 10 capacitieve touch-pads StroomvoorzieningNewt is ontworpen om met een 500 mAH LiPo batterij één tot twee maanden te kunnen werken tussen twee oplaadbeurten. De exacte werkingsduur varieert. (Vooral door intensief gebruik van Wi-Fi zal de batterij sneller leeg raken.) USB Type-C connector voor programmeren, voeding en opladen Spanningsregelaar met lage ruststroom (TOREX XC6220) die 1 A stroom kan leveren en verbruikt slechts 8 ?A in power saving mode. JST-connector voor een Lithium-Ion batterij Batterij-oplaadcircuit (MCP73831) Batterij-indicator (1 ?A ruststroom) Software Newt hardware is compatibel met open-source Arduino bibliotheken voor ESP32-S2, Adafruit GFX (fonts), Adafruit Sharp Memory Display (display writing), en RTC RV-3028-C7 (RTC). Arduino-bibliotheken en voorbeeldprogramma's zijn in ontwikkeling en zullen voor de lancering beschikbaar zijn in onze GitHub repository. CircuitPython bibliotheken en registratie staan op de planning, met de ontwikkeling van een CircuitPython bibliotheek voor de RV-3028 real-time klok als belangrijke voorwaarde. Inbegrepen Phambili Newt – Volledig gemonteerd met voorgeïnstalleerde firmware Lasergesneden bureaustandaard Voetjes met mini-magneet Benodigde schroeven Support & Documentatie Complete gebruikersinstructies GitHub: Arduino Library en Codebase GitHub: Schema van het board Video's van prototypes of demos (de bouw is te volgen op Hackaday)

Lees meer minder

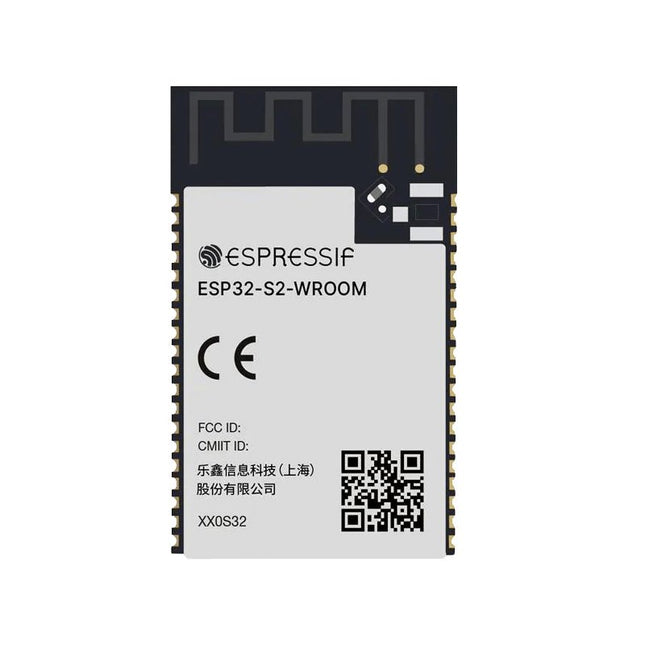

At the core of this module is ESP32-S2, an Xtensa® 32-bit LX7 CPU that operates at up to 240 MHz. The chip has a low-power co-processor that can be used instead of the CPU to save power while performing tasks that do not require much computing power, such as monitoring of peripherals. ESP32-S2 integrates a rich set of peripherals, ranging from SPI, I²S, UART, I²C, LED PWM, TWAITM, LCD, Camera interface, ADC, DAC, touch sensor, temperature sensor, as well as up to 43 GPIOs. It also includes a full-speed USB On-The-Go (OTG) interface to enable USB communication.FeaturesMCU ESP32-S2 embedded, Xtensa® single-core 32-bit LX7 microprocessor, up to 240 MHz 128 KB ROM 320 KB SRAM 16 KB SRAM in RTC Wi­Fi 802.11 b/g/n Bit rate: 802.11n up to 150 Mbps A-MPDU and A-MSDU aggregation 0.4 µs guard interval support Center frequency range of operating channel: 2412 ~ 2484 MHz Hardware Interfaces: GPIO, SPI, LCD, UART, I²C, I²S, Camera interface, IR, pulse counter, LED PWM, TWAI (compatible with ISO 11898-1), USB OTG 1.1, ADC, DAC, touch sensor, temperature sensor 40 MHz crystal oscillator 4 MB SPI flash Operating voltage/Power supply: 3.0 ~ 3.6 V Operating temperature range: –40 ~ 85 °C Dimensions: 18 × 31 × 3.3 mm Applications Generic Low-power IoT Sensor Hub Generic Low-power IoT Data Loggers Cameras for Video Streaming Over-the-top (OTT) Devices USB Devices Speech Recognition Image Recognition Mesh Network Home Automation Smart Home Control Panel Smart Building Industrial Automation Smart Agriculture Audio Applications Health Care Applications Wi-Fi-enabled Toys Wearable Electronics Retail & Catering Applications Smart POS Machines

Lees meer minder

De HT-M00 is een tweekanaals gateway die speciaal is ontworpen voor LoRa-toepassingen voor slimme gezinnen die werken met minder dan 30 LoRa-nodes. De gateway is gebouwd rond twee SX1276-chips die worden aangestuurd door ESP32. Om monitoring van de 125 kHz SF7~SF12-spreidingsfactor mogelijk te maken, is een softwaremixer ontwikkeld, die gewoonlijk een basisbandsimulatieprogramma wordt genoemd. De softwaremixer is een cruciaal onderdeel waardoor de HT-M00-gateway met hoge efficiëntie kan werken. Het is ontworpen om basisbandsignalen te simuleren, die vervolgens worden gemengd met de radiofrequentiesignalen om de gewenste uitvoer te produceren. De softwaremixer is met grote zorg en precisie ontwikkeld en heeft strenge tests ondergaan om ervoor te zorgen dat hij nauwkeurige en betrouwbare resultaten kan leveren. Kenmerken ESP32 + SX1276 Emuleert LoRa-demodulatoren Automatische adaptieve spreadspectrumfactor, SF7 tot SF12 voor elk kanaal is optioneel Maximale output: 18 ±1dBm Ondersteuning voor LoRaWAN klasse A, klasse C-protocol Specificaties MCU ESP32-D0WDQ6 LoRa-chipset SX1276 LoRa-band 863~870 MHz Voedingsspanning 5 V Ontvangstgevoeligheid -110 dBm bij 300 bps Interface USB-C Max. TX-vermogen 17dB ±1dB Bedrijfstemperatuur −20~70°C Afmetingen 30 x 76 x 14 mm Inbegrepen 1x HT-M00 2-kanaals LoRa Gateway 1x Muurbeugel 1x USB-C-kabel Downloads Manual Software Documentation

Lees meer minder

Lo-Fi (ESP32 + LoRa combination) is the perfect solution for anyone looking to establish long-range wireless communication in a variety of applications with WiFi capabilities. LoRa offers exceptional range and easy connectivity, it allows you to seamlessly communicate with devices up to 5 km away. Devices provide an efficient and trustworthy choice for long-range wireless communication in addition to WiFi access to link internet clouds best suited for Internet of Things applications, enabling connectivity in remote and challenging settings. Features Device powered by powerful ESP32 S3 WROOM-1 which is having Xtensa dual-core 32-bit LX7 microprocessor, up to 240 MHz Inbuilt Wi-Fi & Bluetooth LE for wireless connectivity Type C interface for Programming/Power 1.14" TFT display for visual interactions GPIO breakouts for interfacing additional peripherals Breadboard compatible for easy DIY breadboarding projects 2 separate user programmable buttons along with Reset and Boot buttons 3.7 V Lithium Battery connector for a portable use case with an onboard charging option Use new generation LoRa spread spectrum to ensure stable communication For LoRa, faster speed and a longer data transmission range of up to 5 km Applications Internet of Things (IoT) Smart Home Automation Agricultural Automation Emergency Services Environmental Monitoring Industrial Automation Specifications Microcontroller: ESP32 S3 WROOM-1 Wireless Interface: WiFi, BLE, LoRa Protocol: 802.11b/g/n, Bluetooth 5.0 Memory Size: 16 MB Flash, 384 kB ROM, 8 MB SRAM Supply Voltage: 5 V Operating Voltage: 3.3 V Display Size: 1.14” Display Type: TFT Display resolution: 135 x 240 pixels Display driver: ST7789V Display Appearance: RGB Display color: 4k/65k/252k Display Luminance: 400 Cd/m² Operating Temperature: -20 to 70°C Storage Temperature: -30 to 80°C LoRa Module Specs: Carrier Frequency (License Free ISM): 868 MHz Chip: Based on SX1262 RF chip Range: 5Km Transmitting Power: 22 dBm Receiving Sensitivity: -147 dbm Data Rate: Up to 62.5 kbps Communication Port: UART serial Downloads Getting started guide Hardware design files Included 1x Lo-Fi Board 1x Antenna (868 MHz)

Lees meer minder

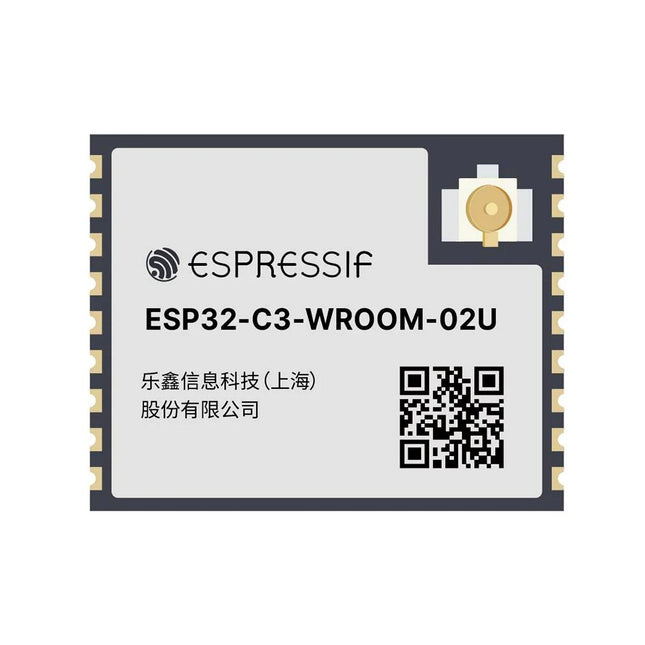

De ESP32-C3-WROOM-02U is een Wi-Fi- en Bluetooth LE module voor algemeen gebruik. Het brede scala aan randapparatuur en de hoge prestaties maken deze module tot een ideale keuze voor smart homes, industriële automatisering, zorgtoepassingen, consumentenelektronica, en meer. De ESP32-C3-WROOM-02U is voorzien van een externe SPI flash en wordt geleverd met een aansluiting voor een externe antenne. De ESP32-C3-WROOM-02U werkt in een omgevingstemperatuur van –40 ? 85°C en is ingebouwd in de ESP32-C3 chip. De ESP32-C3 heeft een 32-bits RISC-V single-core processor. Hij bevat een ruime selectie aan randapparatuur, variërend van een UART, I²C, I²S, randapparatuur voor afstandsbediening, een LED PWM controller, een algemene DMA-controller, een TWAI-controller, een USB seriële/JTAG controller, een temperatuursensor, een ADC, enzovoort. Hij bevat ook SPI, Dual SPI en Quad SPI interfaces. Kenmerken Flash: 4 MB (Quad SPI) Afmetingen: 18,0 x 20,0 x 3,2 mm Downloads Datasheet

Lees meer minder

De unPhone is een open-source IoT-ontwikkelplatform dat wordt aangedreven door de ESP32S3 microcontroller. Het beschikt over geïntegreerde LoRa, Wi-Fi en Bluetooth connectiviteit, een touchscreen en een LiPo batterij en biedt een robuuste en veelzijdige oplossing voor IoT-ontwikkeling. De compatibiliteit met Adafruit's FeatherWing standaard maakt eenvoudige uitbreiding mogelijk, waardoor het een ideale keuze is voor opvoeders, makers en ontwikkelaars die op zoek zijn naar een flexibel en gebruiksvriendelijk platform. Kenmerken ESP32S3-microcontroller (met 8 MB flash en 8 MB PSRAM) LoRaWAN licentievrije radiocommunicatie (plus de uitstekende wifi- en Bluetooth-ondersteuning van de ESP32) Capacitief LCD-touchscreen van 3,5 inch (320 x 480) voor eenvoudige foutopsporing en het maken van een gebruikersinterface IR-LED's voor het heimelijk uitschakelen van de café-tv LiPo-batterij van 1200 mAh met opladen via USB-C Trilmotor voor meldingen Kompas/versnellingsmeter Een robuuste behuizing SD-kaartsleuf Aan/uit- en resetknoppen Programmeerbaar in C++ of CircuitPython Uitbreidingsbord dat twee Featherwing-sockets en een ruimte voor prototypen ondersteunt Open source firmware compatibel met de Arduino IDE, PlatformIO en Espressif's IDF ontwikkelingsframework Inbegrepen unPhone (gemonteerd) Uitbreidingsbord FPC-kabel (om de uitbreidingskaart aan de unPhone te koppelen) Zelfklevende bevestigingen voor de uitbreidingskaart Code-voorbeelden C++ library Kick the tyres on everything in the box The main LVGL demo CircuitPython Support forum Textbook (especially chapter 11)
