Omschrijving

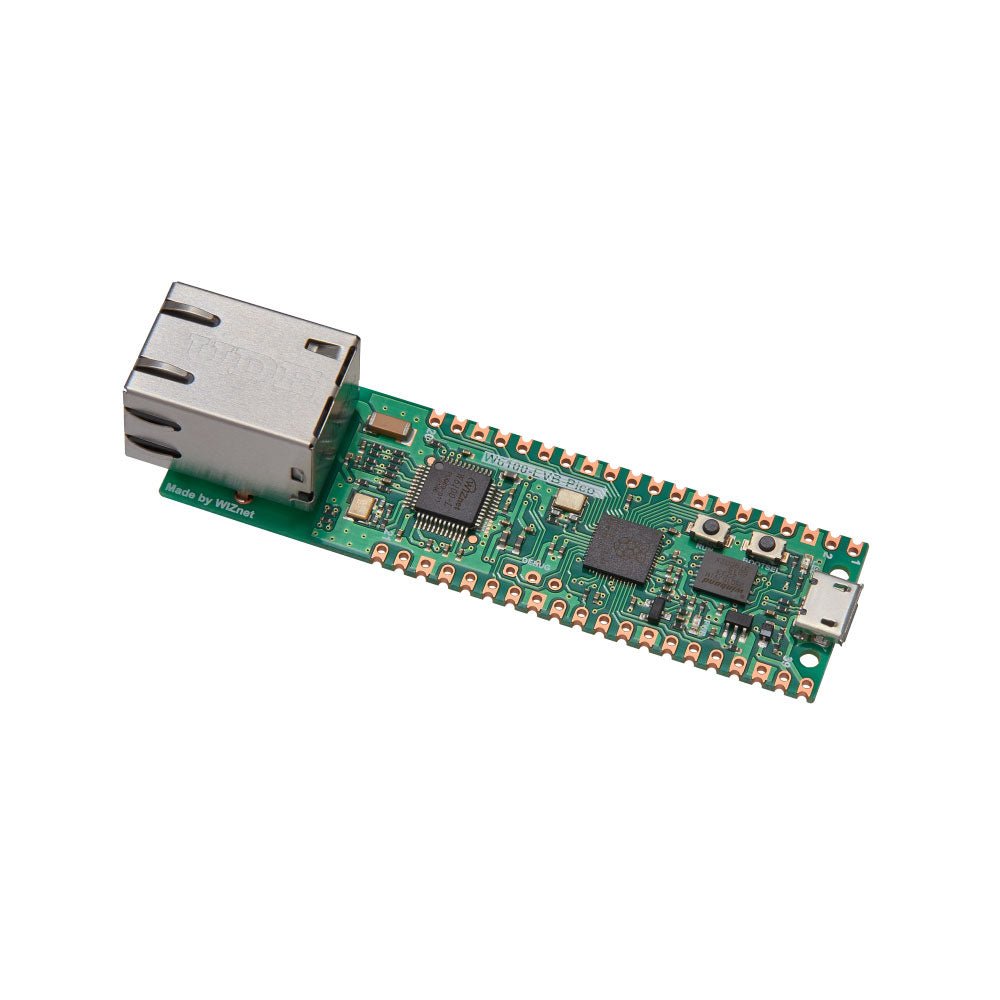

W6100-EVB-Pico is een microcontroller evaluatiebord op basis van de Raspberry Pi RP2040 en een volledig geïntegreerde W6100 TCP/IP-controller, en werkt in principe hetzelfde als een Raspberry Pi Pico bord, maar met extra Ethernet via de W6100.
Kenmerken
- RP2040 microcontroller met 2 MByte Flash
- Dual-core cortex M0+ tot 133 MHz
- 264 kByte multi-bank high performance SRAM
- Externe Quad-SPI Flash met eXecute In Place (XIP)
- High performance full-crossbar bus fabric
- 30 multifunctionele General Purpose I/O-poorten (4 daarvan te gebruiken voor ADC)
- 1,8 - 3,3 V I/O-spanning (note: de Pico I/O-spanning is vastgesteld op 3,3 V )
- 12-bits 500 ksps Analoog naar Digitaal Converter (ADC)
- Diverse digitale randapparatuur:
- 2x UART, 2x I²C, 2x SPI, 16x PWM kanalen
- 1x Timer met 4 alarmen, 1x Real Time Counter
- 2x Programmable IO (PIO) blokken, 8 state machines totaal
- Flexibele, door de gebruiker te programmeren high-speed I/O
- Kan interfaces zoals een SD-kaart en VGA emuleren
- Ingebouwde W6100
- Ondersteunt internetprotocollen: TCP, UDP, IPv6, IPv4, ICMPv6, ICMPv4, IGMP, MLDv1, ARP, PPPoE
- Ondersteunt gelijktijdig 8 onafhankelijke SOCKETs met 32 KB geheugen
- Intern geheugen van 16 Kbytes voor TX/RX buffers
- SPI interface
- Micro-USB B aansluiting voor voeding en data (en voor het herprogrammeren van de Flash)
- 40-pins 21x51 'DIP' stijl 1 mm dikke PCB met 0,1' through-hole pinnen met castellatie
- 3-pins ARM Serial Wire Debug (SWD) poort
- 10/100 Ethernet PHY embedded
- Ondersteunt Auto Negotiation
- Full / Half Duplex
- 10 / 100 gebaseerd
- Ingebouwde RJ45 (RB1-125BAG1A)
- Ingebouwde LDO (LM8805SF5-33V)
