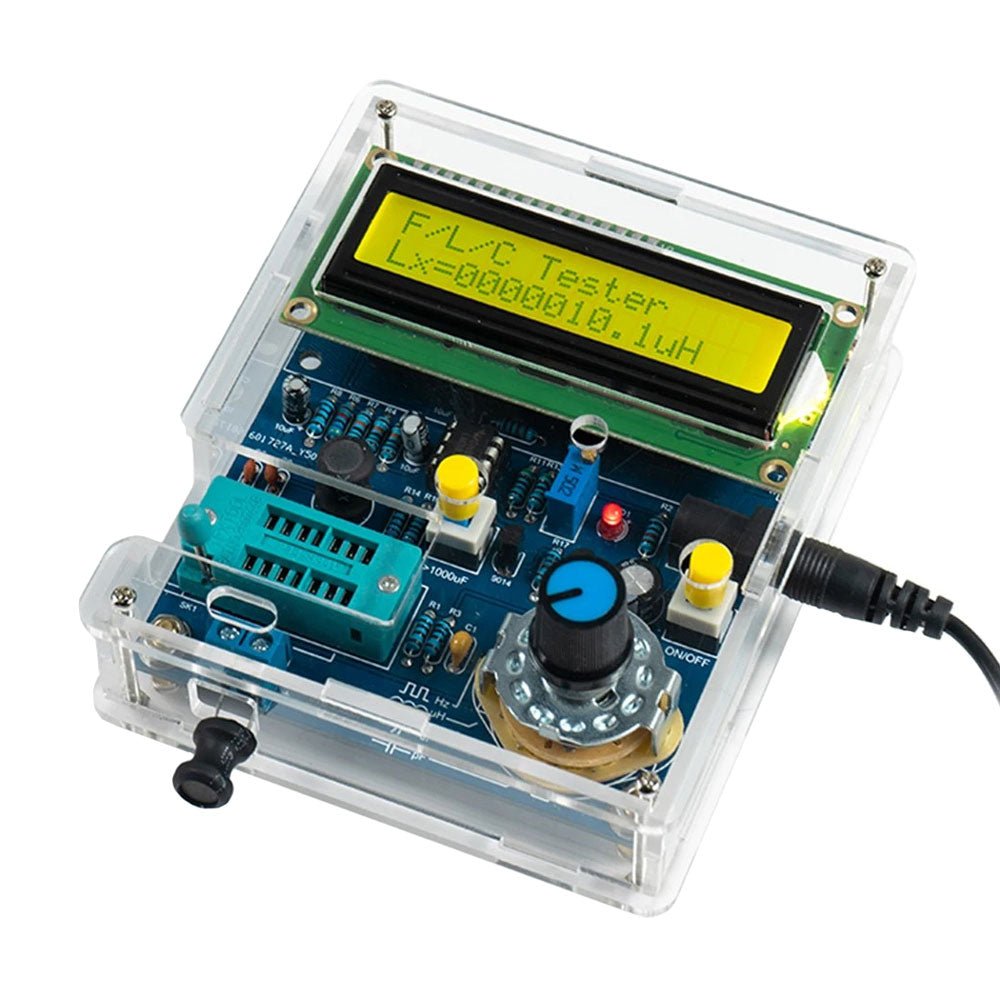

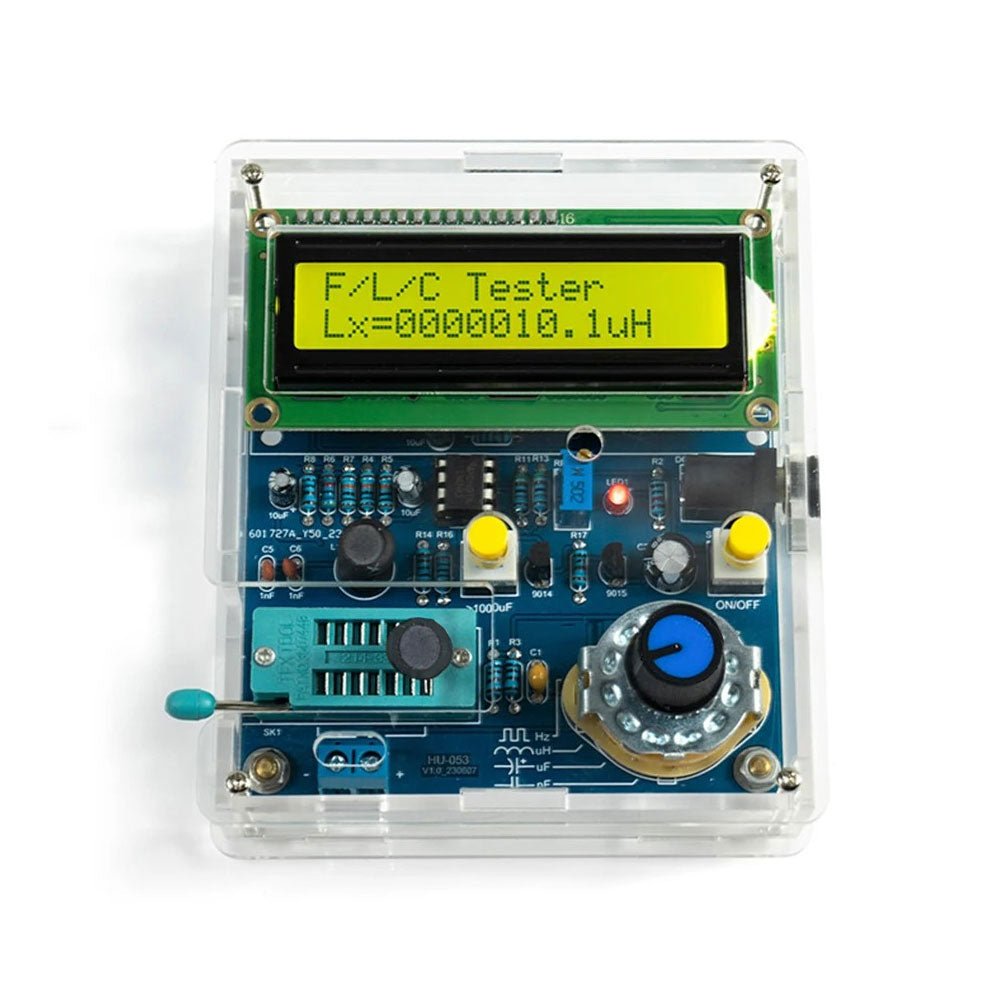

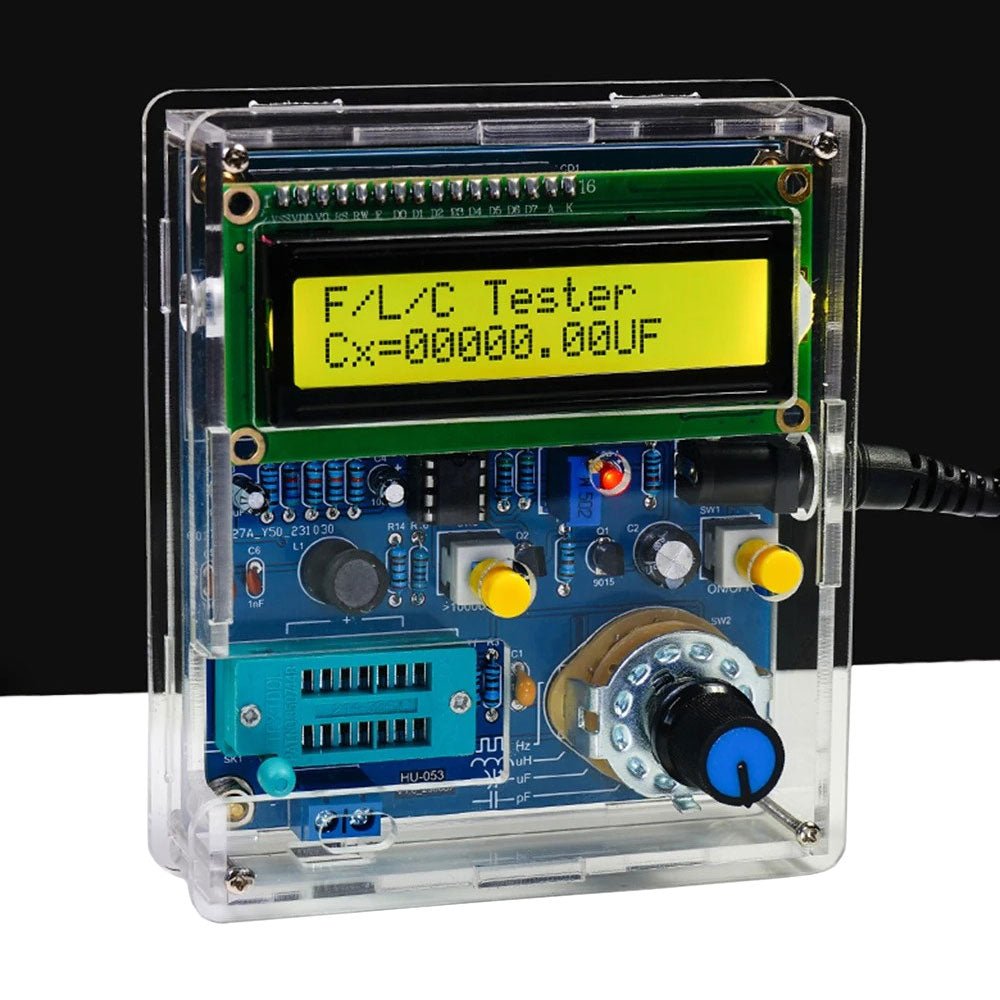

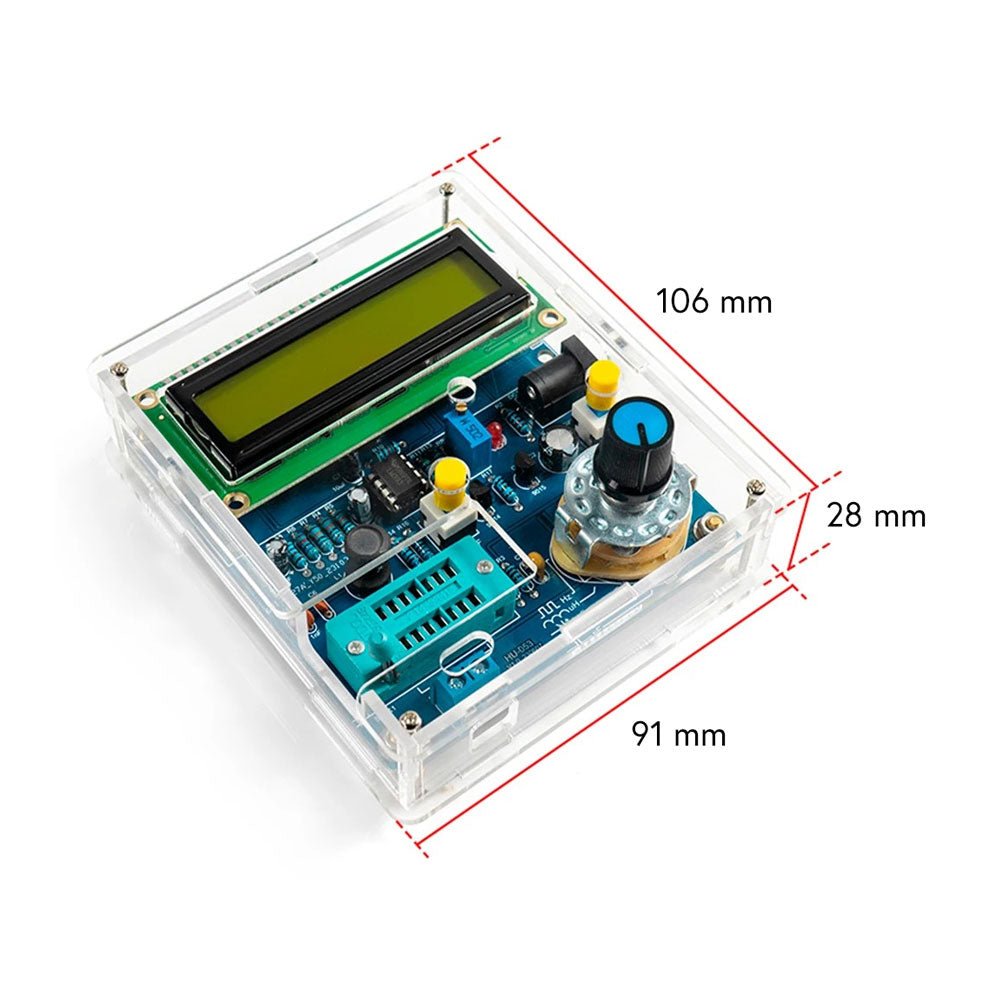

LC-meter Kit

Bei der Messung von Kapazitäten gibt es durchaus einige Abweichungen vom Sollwert und im Vergleich zu präziseren Messgeräten, aber zur Orientierung und schnellen Einordnung ausreichend gut. Induktivitäten werden ziemlich gut bestimmt. Ich mag das kleine Gerät.

TIPP:
Beim LM393P muss zwischen Pin 4 und 6 (die beiden Pins links/rechts unten) eine Spannung von 3,16V mit dem Trimmpoti eingestellt werden, BEVOR man das Gehäuse zusammenbaut!

Less than 3 hours after GLS delivery, the kit was assembled, trimmed and successfully operating. I'm not sure, but it seems needing a little warm up time before getting a stable zeroing on capacitance measurement. Very nice and useful kit for my small lab.
Absolute value reading is not that important to me, I'll use it mainly to compare and match the couples of caps and coils for filter cells.

Werkt prima , snelle levering, goed verpakt, altijd al tevreden geweest van Elektor !!

Mooie LC meter bouw-kit, was leuk om te maken, en hij werkt goed...
Ben er zeer tevreden mee...

Das Produkt ist schnell aufgebaut und funktioniert problemlos. Ist für Messungen mal schnell zwischendurch gut geeignet.

Malgré un problème de composants oubliés, j'ai reçu un autre exemplaire du kit dans un délai très rapide.
Bravo pour cette efficacité devenue trop rare

Very high quality piece of kit. Build was fun. I'm sure the instructions are better in Chinese than in the English translation. Being funny, here. The build is easy and the quality seems to be excellent.. Would recommend for the intermediate builder and those with a tight budget for commercial gear.

Die Genauigkeit der Kondensator-und-Elkomessung ist leider nicht Ausreichend.
Bei dem Preis, für schnelle Teileprüfung gerade noch brauchbar. Bastlerware. Die 2x 1nF 2% Kondensatoren sollten zum Bausatz zugelegt werden, da Einzelbestellungen doch sehr Teuer sind!

Très satisfit - Conforme à mon attente

Fonctionnement satisfaisant après modifications mineures:
Il est impératif de remplacer les 2 condensateurs C5 et C6 (1nF) par des condensateurs à diélectrique de type C0G car ceux fournis sont de très mauvaise qualité et non adaptés pour endosser le rôle de capa de référence de la fréquence du réseau LC sur laquelle la mesure gamme pF est basée
Je les ai remplacées par des capa Kemet CMS triées que j avais au labo:
Réf C0603 C102J3GACTU. 1000pF 25V
Ou mieux des C0G à 1%
Monter 2 capas de 1nF 1% plutôt qu’une seule de 2nF, la tolérance équivalente au montage parallèle sera alors de 0,5%
Ne pas s attendre à obtenir un instrument de précision mais moyennant cette modifications on peut avoir un appareil indicateur qui affiche des valeurs représentatives à quelques % calibre pF
J ai également changé la self L1 100uH par un autre type de meilleur qualité voir photo.
Suggestion à la boutique Elektor de fournir en option ce jeu de composant de substitution.
