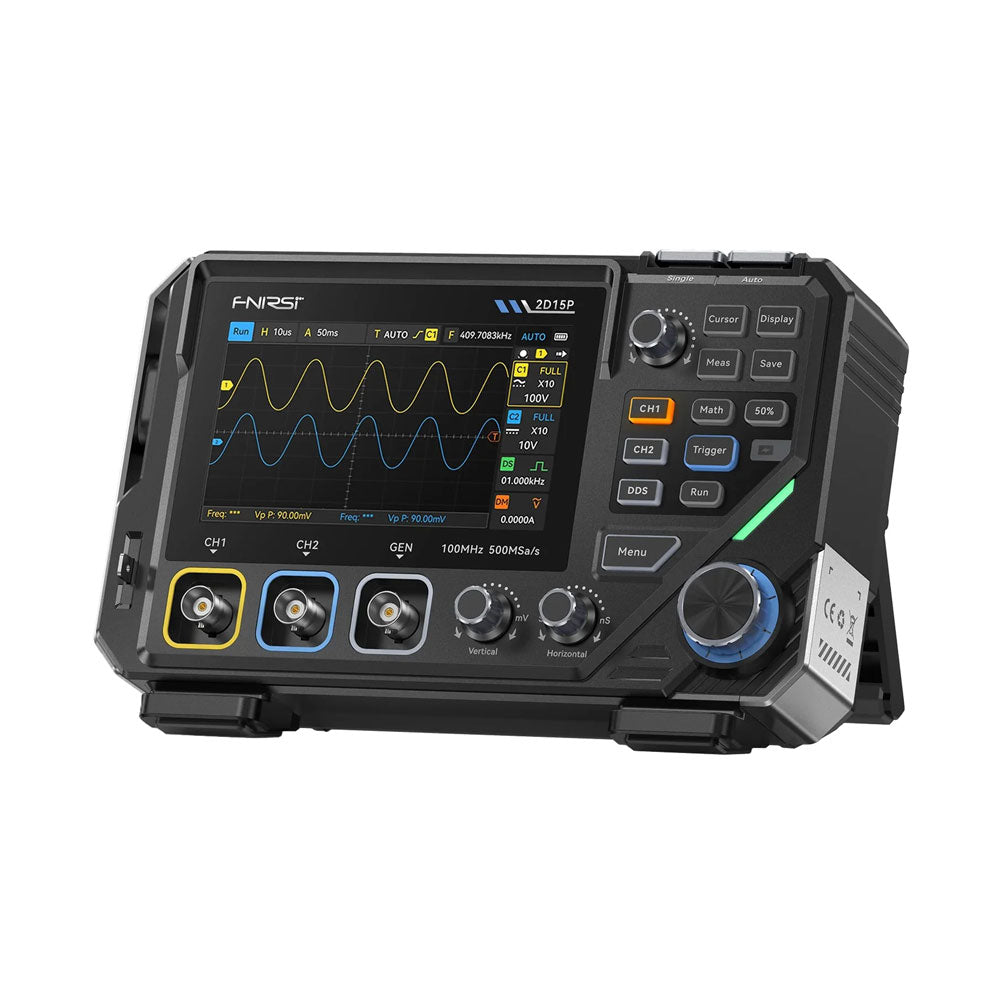

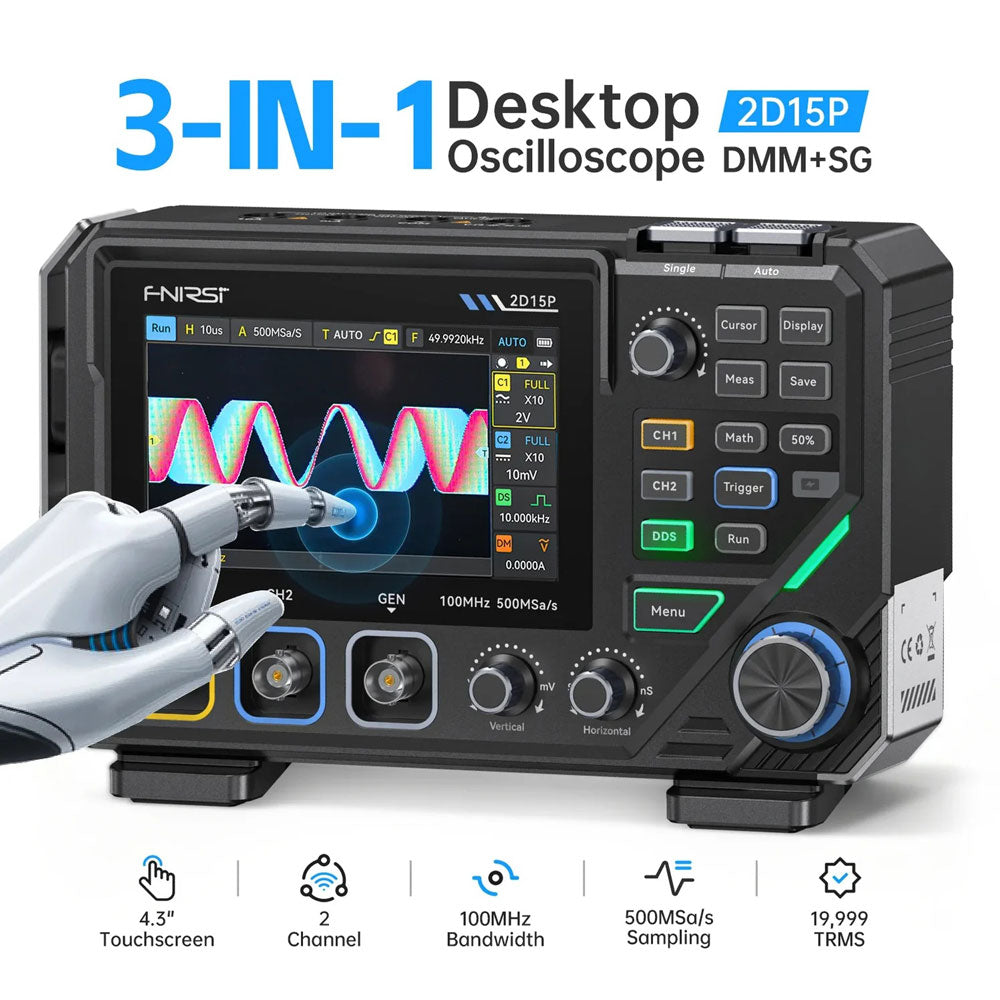

Omschrijving De FNIRSI 2D15P is een compact 3-in-1 testapparaat dat een 2-kanaals digitale oscilloscoop, True RMS-multimeter en golfvormgenerator in één apparaat combineert. Met een capacitief touchscreen van 4,3 inch, een bandbreedte van 100 MHz, een bemonsteringsfrequentie van 500 MSa/s en een opnamesnelheid tot 1200 fps is het ideaal voor snelle probleemoplossing, signaalanalyse en het testen van elektronica.
Kenmerken
Dubbelkanaals ingang (100 MHz enkelkanaals, 50 MHz dubbelkanaals werking)
Selecteerbare geheugendieptes
Bandbreedtelimiet van 20 MHz
Grijsschaal- en kleurtemperatuurvisualisatie
Wiskundige bewerkingen (optellen, aftrekken, vermenigvuldigen, delen, enz.)
XY-modus en oneindige persistentie
Cursorfunctie en 13 automatische metingen
Auto / Normal / Single triggermodi
10 MHz DDS-signaalgenerator
True RMS-multimeter (19.999 counts)

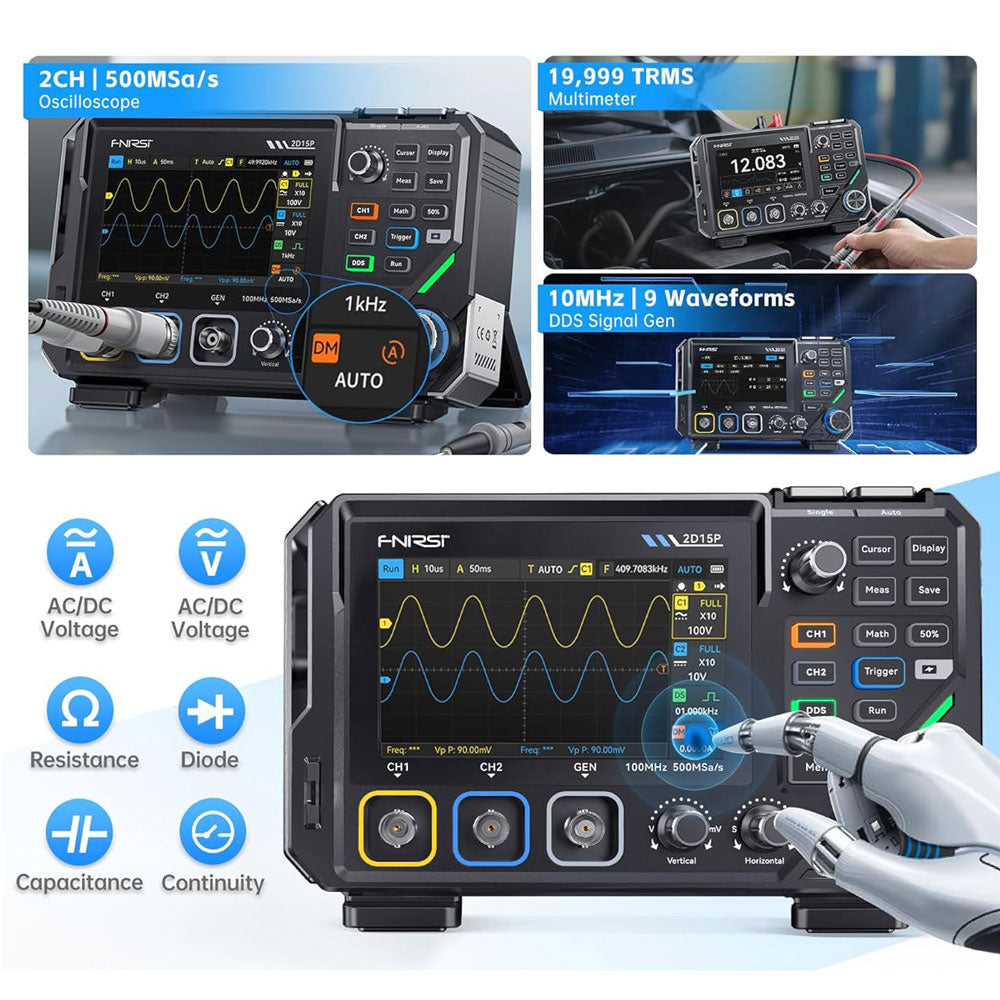

Specificaties
Algemeen
Display
4,3" IPS capacitief touchscreen
Bediening
Touchscreen + draaiknop + fysieke knoppen
Opladen
USB-C (12 V/1 A snelladen)
Batterij
5000 mAh lithiumbatterij
Afmetingen
19,6 x 12,9 x 5,7 cm
Gewicht
1,1 kg
Oscilloscoop
Kanalen
2
Analoge bandbreedte
100 MHz
Sample rate
500 MSa/s
Geheugendiepte
10K, 100K, 1M
Ingangsimpedantie
1 MΩ
Tijdbasisbereik
5ns - 50s
Verticale gevoeligheid
10 mV - 10 V/div
Maximale ingangsspanning
800 V (x10 probe)
Triggermodus
Auto, Normal, Single
Triggertype
Stijgend, Dalend, Beide flanken
Koppeling
AC/DC
Persistentie
min / 2s / 5s / 10s / 20s / 50s / ∞
Wiskunde Bewerkingen
Ja
Golfvorm vastleggen
Ja
Golfvorm exporteren
Ja
Cursor meten
Ja

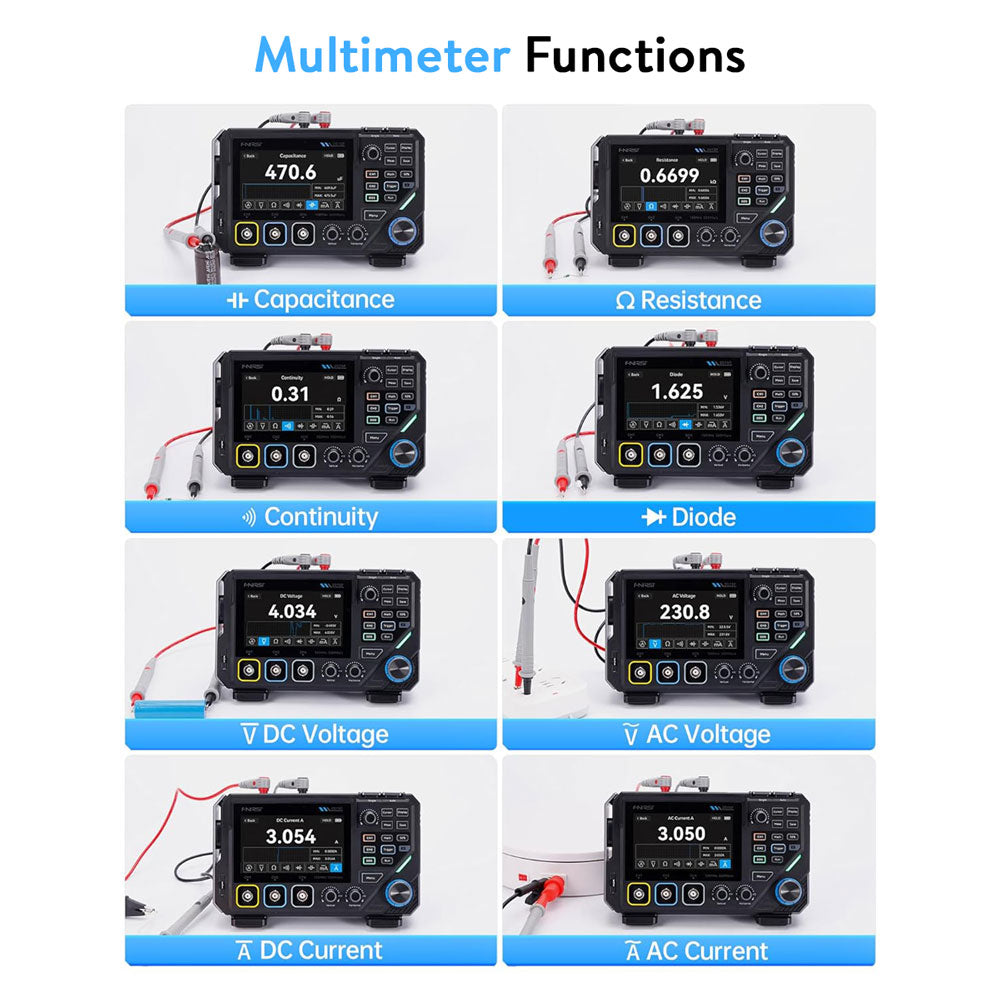

Multimeter
DC-spanning
1.9999V / 19.999V / 199.99V / 1000V
AC-spanning
1.9999V / 19.999V / 199.99V / 750.0V
DC-stroom
19.999mA / 199.99mA / 1.9999A / 9.999A
AC-stroom
19.999mA / 199.99mA / 1.9999A / 9.999A
Weerstand
19.999MΩ / 1.9999MΩ / 199.99KΩ / 19.999KΩ / 1.9999KΩ / 199.99Ω
Capaciteit
999.9uF / 99.99uF / 9.999uF / 999.9nF / 99.99nF / 9.999nF / 9.999mF / 99.99mF
Diode
Ja
Continuïteit
Ja

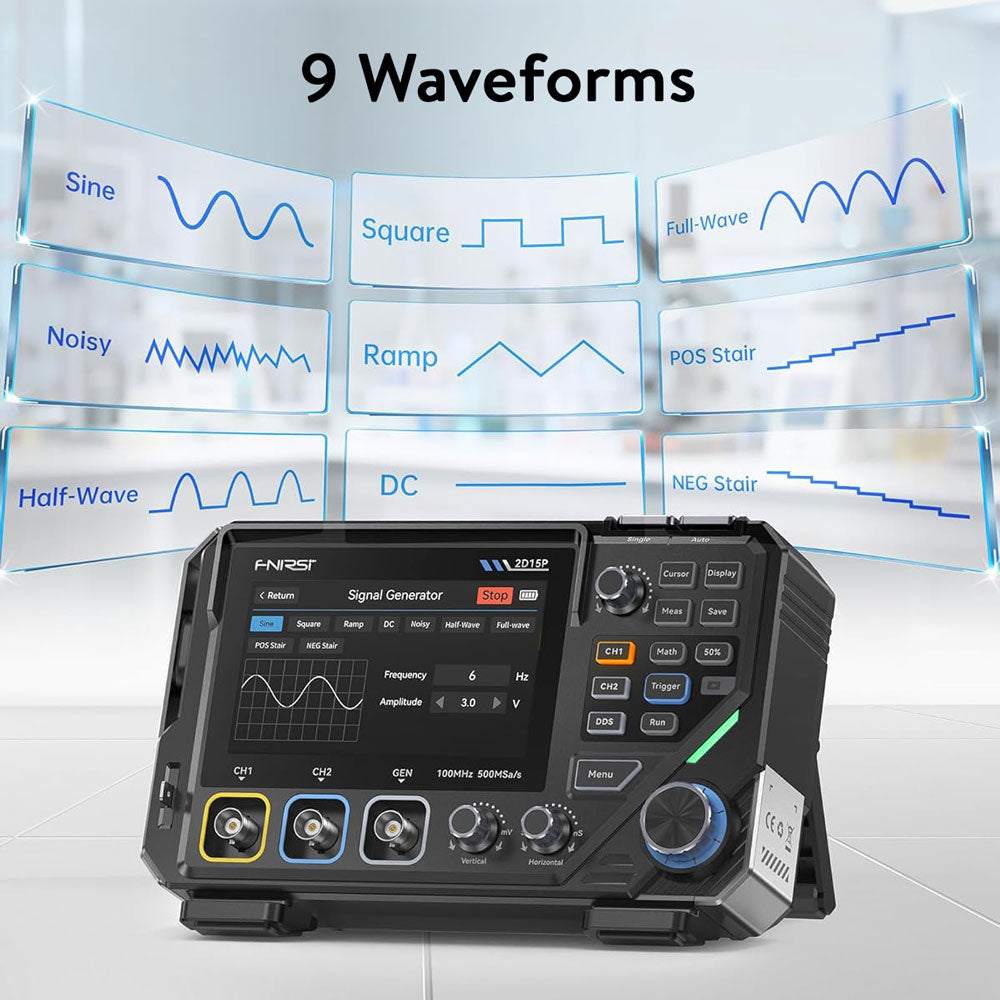

Signaalgenerator
Kanalen
1
Frequentie
0–10 MHz
Amplitude
0,1–3,0 Vpp
Duty Cycle
0–100%

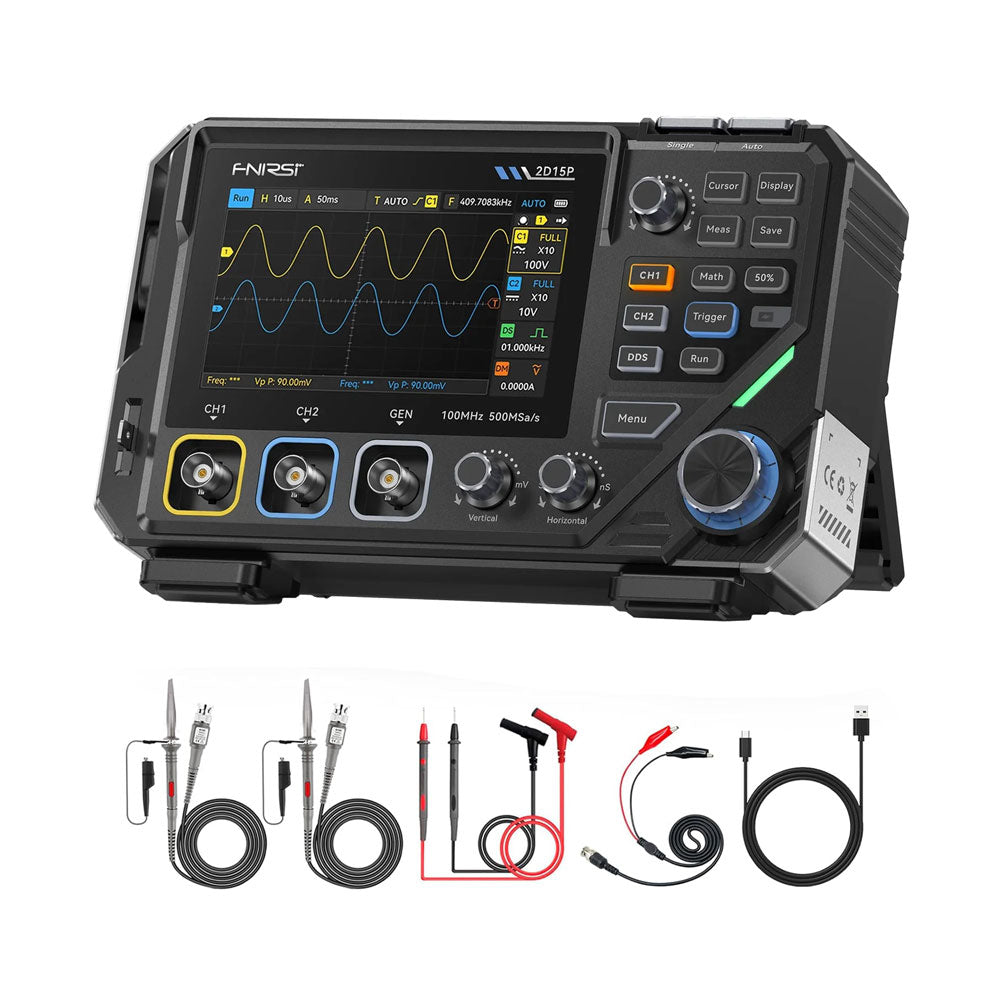

Inbegrepen
1x FNIRSI 2D15P Oscilloscoop
2x P6100 Oscilloscoopsondes
1x Multimetersonde
1x Krokodillenklemsonde
1x USB-datakabel
1x Manual
