Omschrijving

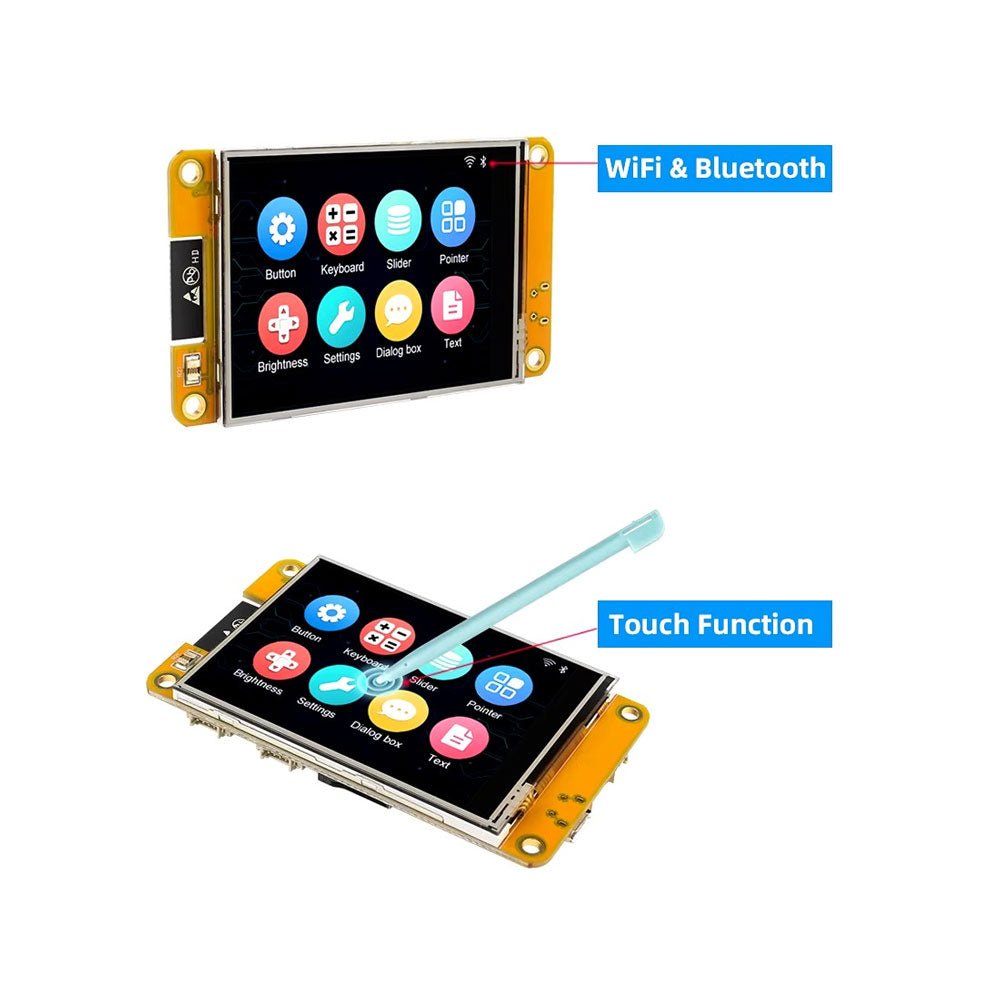

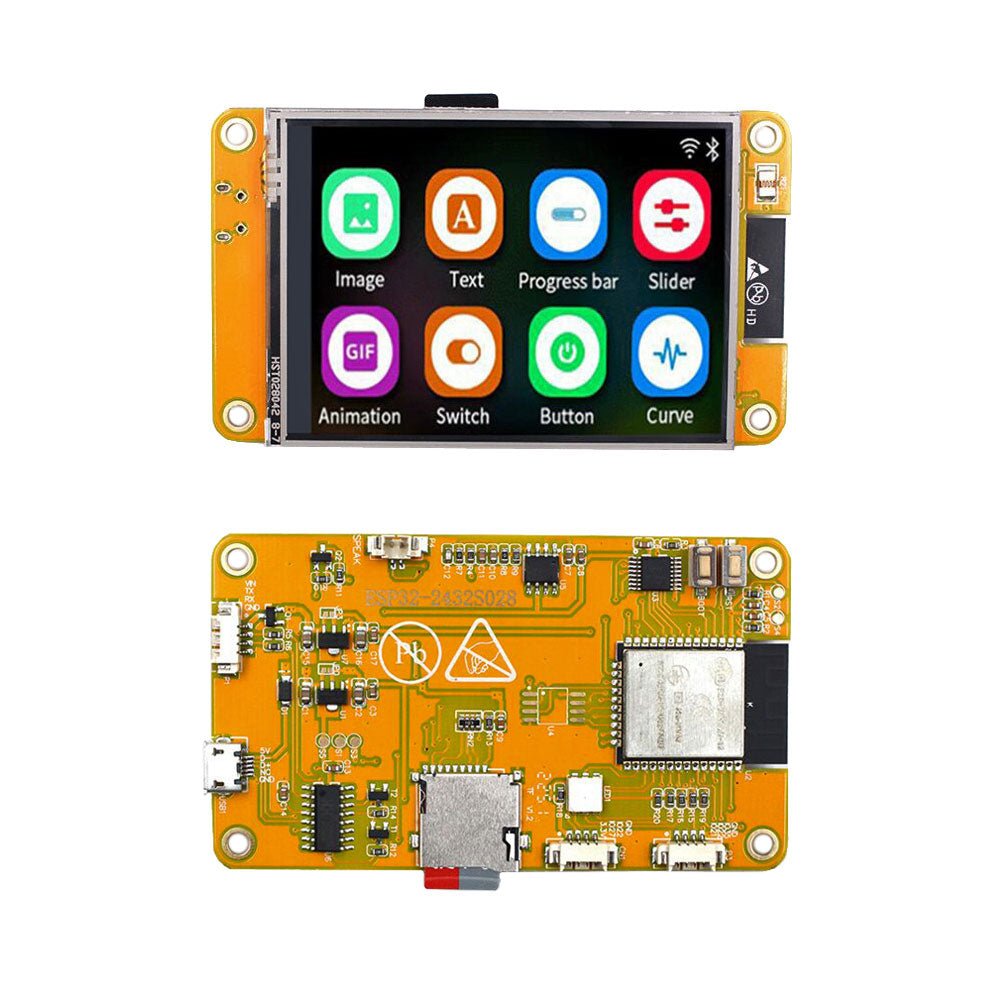

Dit ontwikkelbord (ook bekend als "Cheap Yellow Display") wordt aangedreven door de ESP-WROOM-32, een dual-core MCU met geïntegreerde Wi-Fi- en Bluetooth-mogelijkheden. Het werkt op een hoofdfrequentie tot 240 MHz, met 520 KB SRAM, 448 KBROM en 4 MB Flash-geheugen. Het bord is voorzien van een 2,8-inch scherm met een resolutie van 240 x 320 en resistieve aanraking.

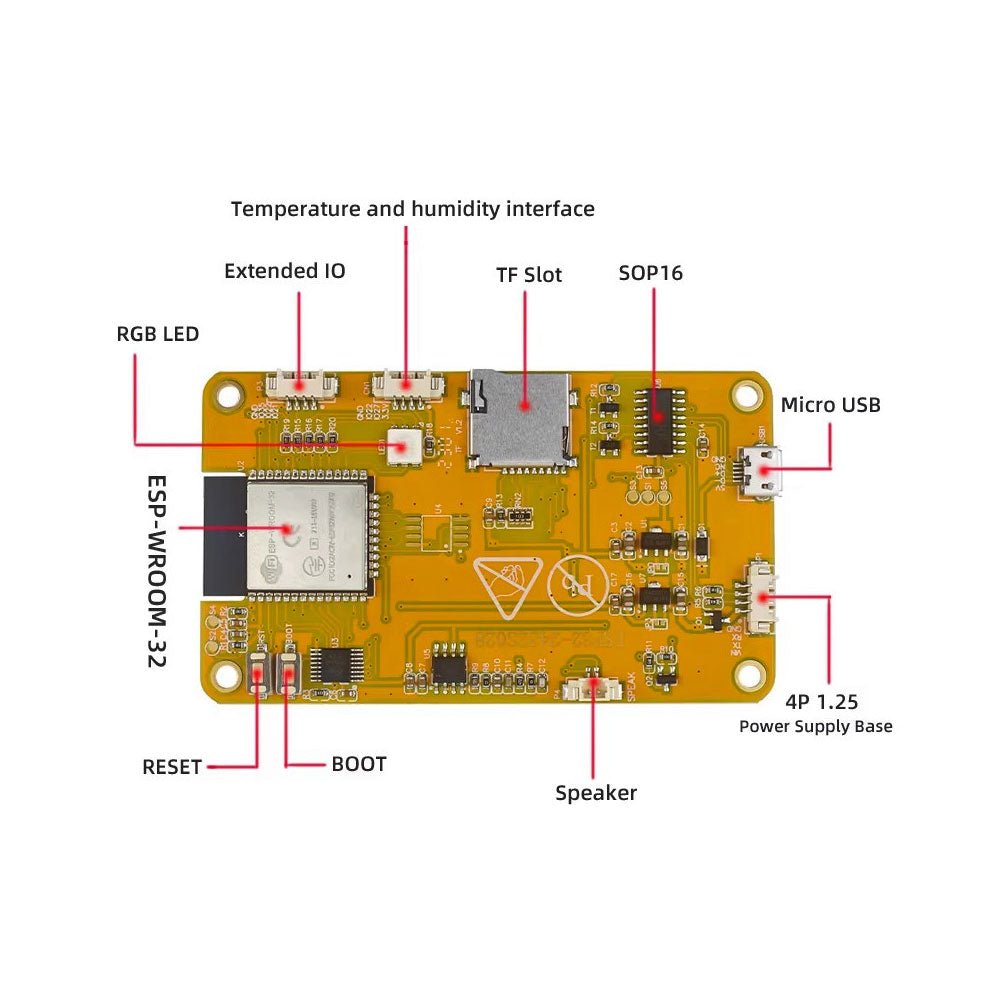

Bovendien bevat het bord een achtergrondverlichtingsbesturingscircuit, aanraakbesturingscircuit, luidsprekeraandrijfcircuit, lichtgevoelig circuit en RGB-LED-besturingscircuit. Het biedt ook een TF-kaartsleuf, seriële interface, DHT11 temperatuur- en vochtigheidssensorinterface en extra IO-poorten.
De module ondersteunt ontwikkeling in Arduino IDE, ESP-IDE, MicroPython en Mixly.
Toepassingen
- Beeldoverdracht voor Smart Home-apparaat
- Draadloze bewaking
- Slimme landbouw
- Draadloze QR-herkenning
- Signaal van draadloos positioneringssysteem
- En andere IoT-toepassingen
Specificaties
| Microcontroller |
ESP-WROOM-32 (Dual-core MCU met geïntegreerde Wi-Fi en Bluetooth) |
| Frequentie |
Tot 240 MHz (rekenkracht is maximaal 600 DMIPS) |
| SRAM |
520 KB |
| ROM |
448 KB |
| Flash |
4 MB |
| Bedrijfsspanning |
5 V |
| Stroomverbruik |
ca. 115 mA |
| Display |
2,8" TFT-kleurenscherm (240 x 320) |
| Touch |
Resistief Touch |
| Driver chip |
ILI9341 |
| Afmetingen |
50 x 86 mm |
| Gewicht |
50 g |

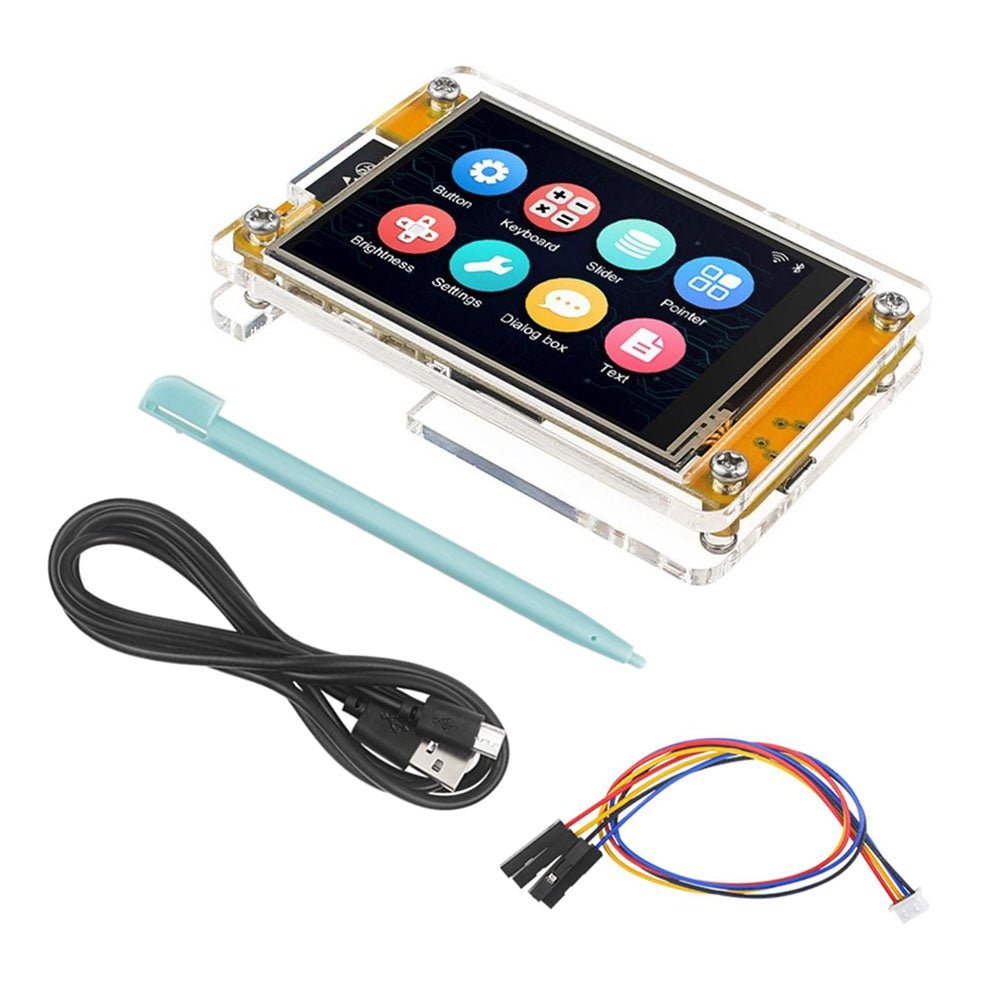

Inbegrepen

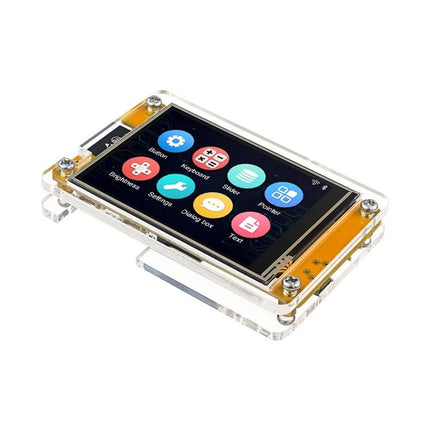

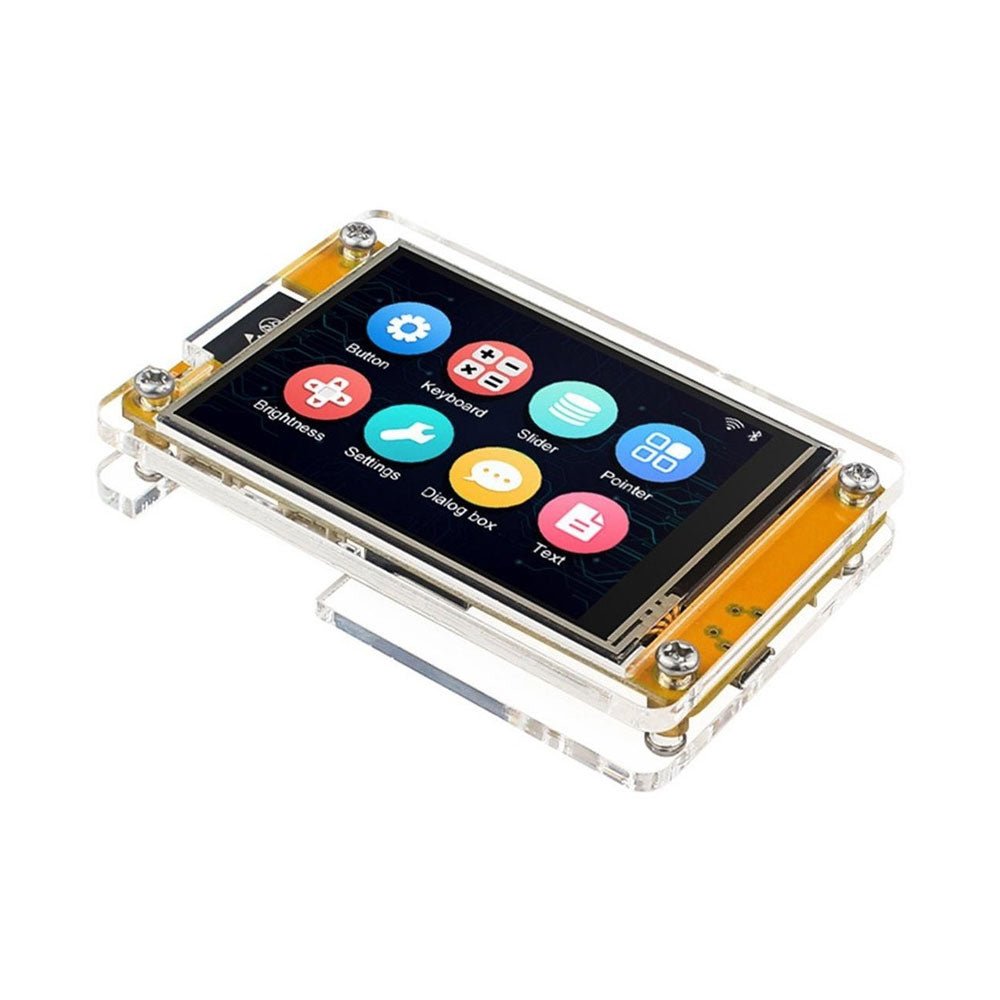

- 1x ESP32 Dev Board met 2,8" display en acryl-behuizing
- 1x Touchpen
- 1x Aansluitkabel
- 1x USB-kabel
