Omschrijving

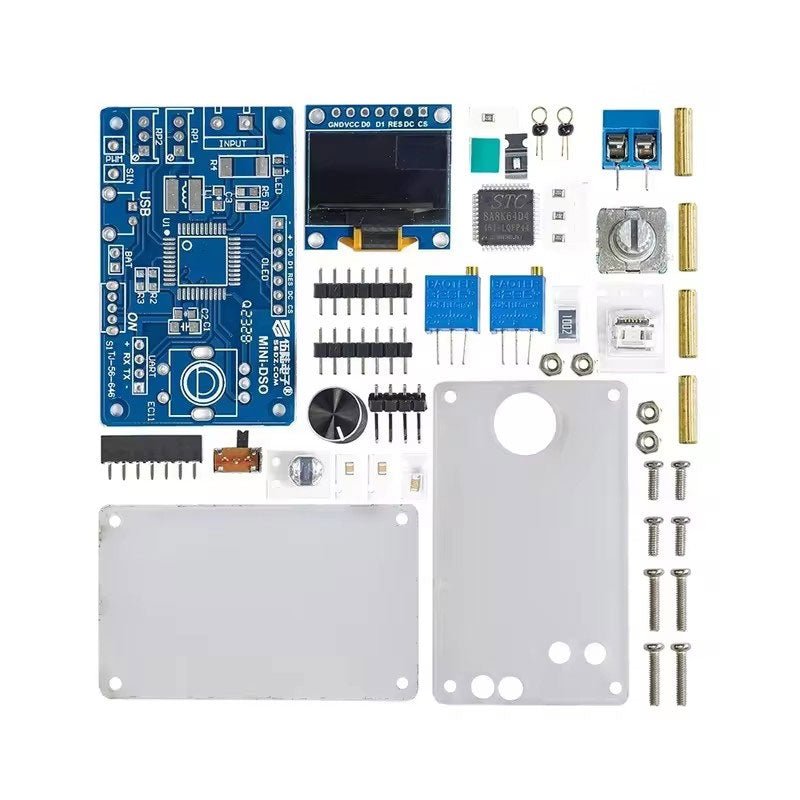

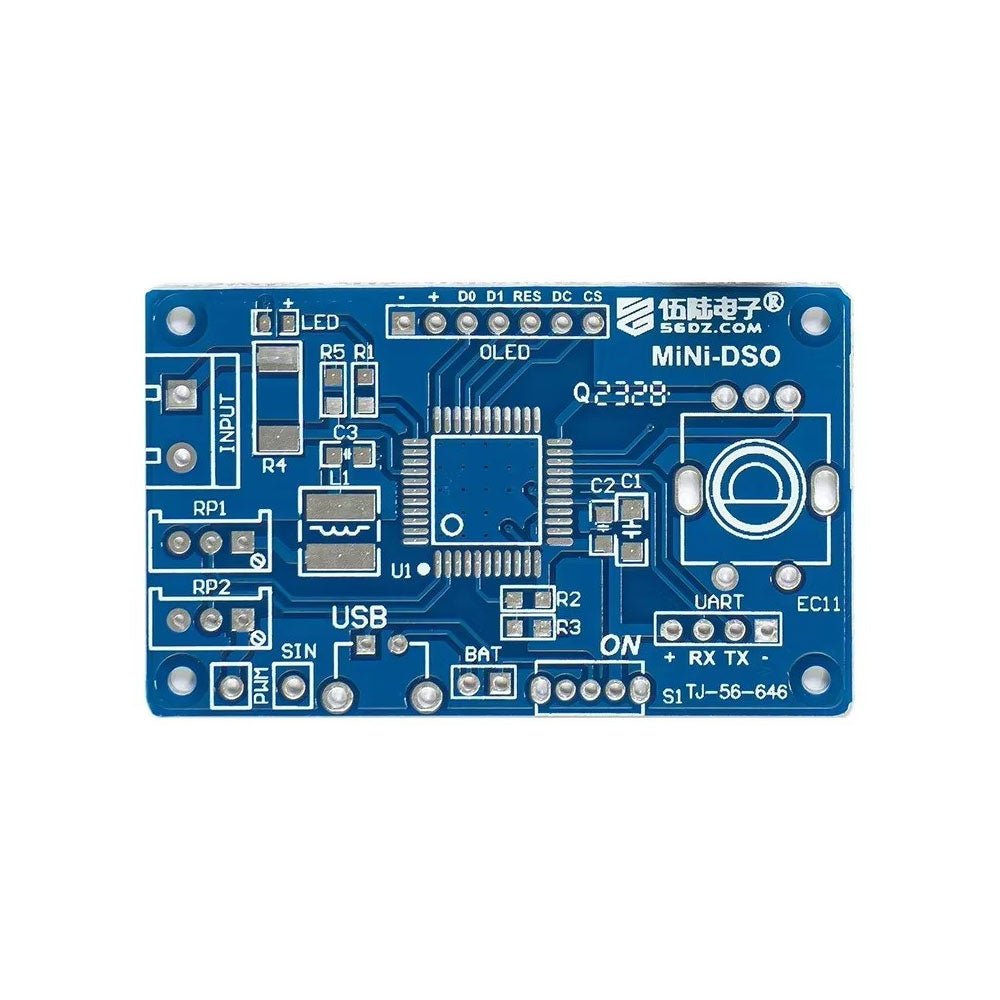

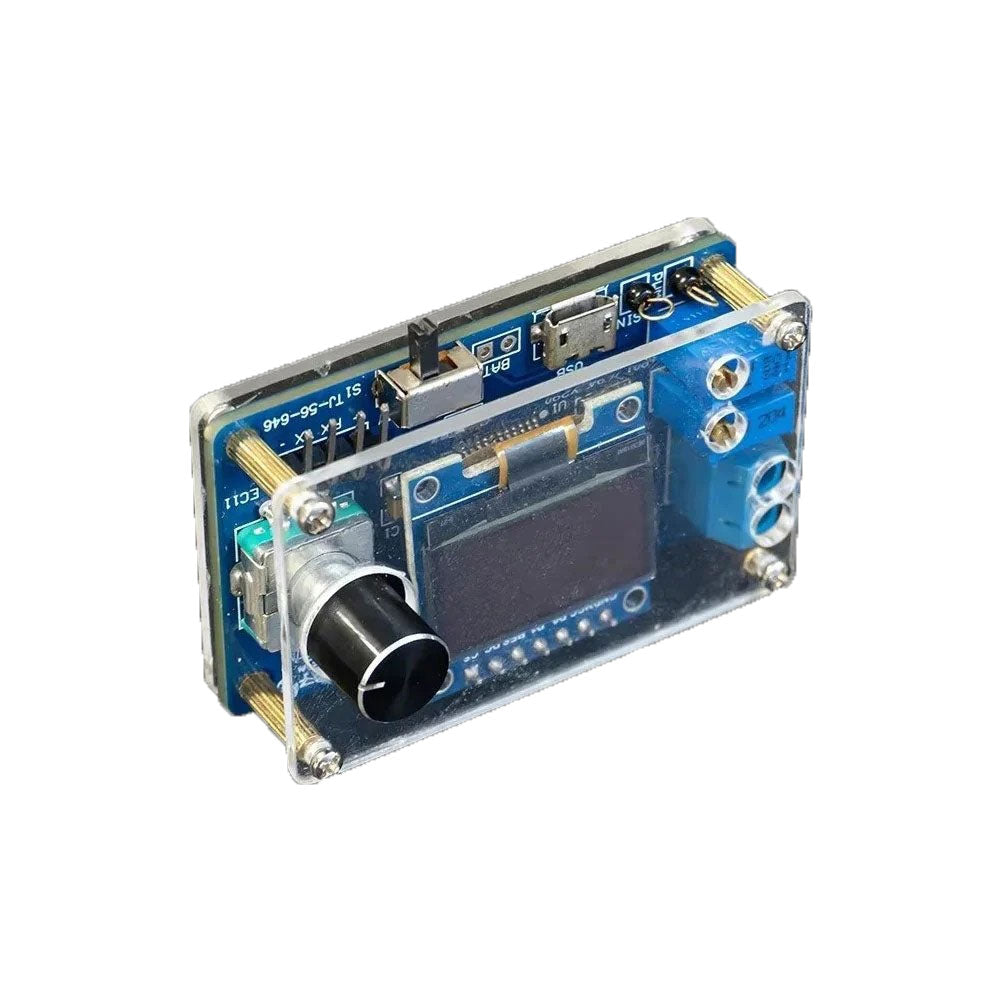

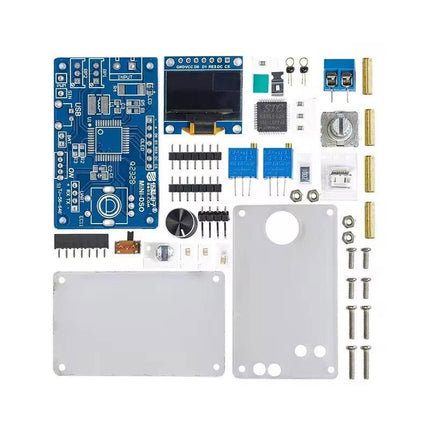

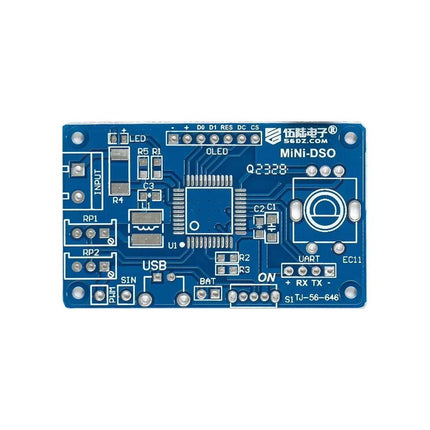

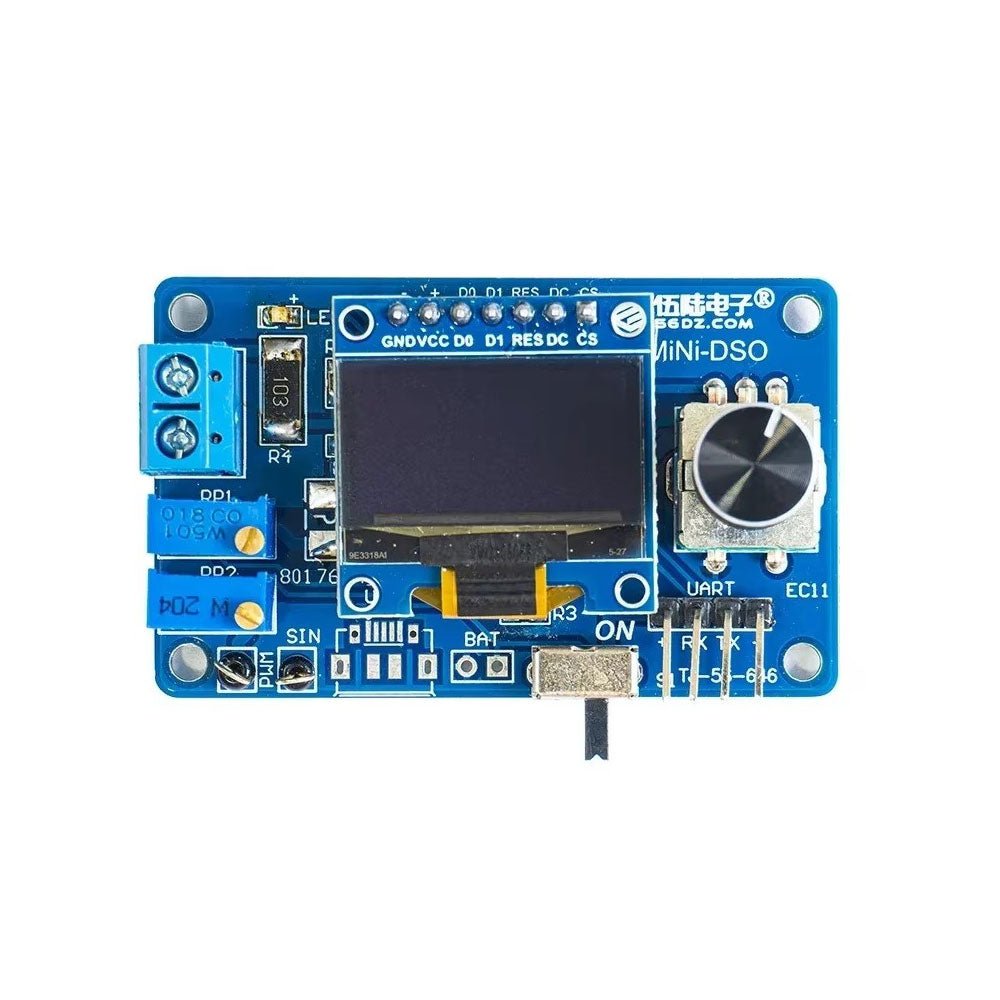

De DIY Mini Digitale Oscilloscoop Kit (met behuizing) is een eenvoudig te bouwen bouwpakket voor een kleine digitale oscilloscoop. Naast de aan/uit-schakelaar heeft het slechts één andere regelaar, een roterende encoder met een ingebouwde drukknop. De microcontroller van de kit is voorgeprogrammeerd. Het OLED-scherm van 0,96" heeft een resolutie van 128 x 64 pixels. De oscilloscoop heeft één kanaal dat signalen tot 100 kHz kan meten. De maximale ingangsspanning is 30 V, de minimale spanning is 0 V.
De kit bestaat uit through-hole componenten (THT) en surface-mount devices (SMD). Daarom betekent het in elkaar zetten van de kit het solderen van SMD-onderdelen, waarvoor enige soldeerervaring nodig is.
Specificaties
- Verticaal bereik: 0 tot 30 V
- Horizontaal bereik: 100 µs tot 500 ms
- Triggertype: Automatisch, Normaal en Single
- Triggerflank: Stijgen en dalen
- Triggerniveau: 0 tot 30 V
- Run/Stop-modus
- Automatische frequentiemeting
- Voeding: 5 V micro-USB
- 10 Hz, 5 V sinusgolfuitgang
- 9 kHz, 0 tot 4,8 V blokgolfuitgang
- Weergave: 0,96-inch OLED-scherm
- Afmetingen: 57 x 38 x 26 mm
