Omschrijving
Bouw uw eigen projecten met het Elektor Arduino Nano MCCAB Training Board
De microcontroller is waarschijnlijk het meest fascinerende onderwerp van de moderne elektronica. Door de veelheid aan functies die hij op zijn chip combineert is het een universeel multi-tool voor ontwikkelaars om hun projecten mee te bouwen. Vrijwel elk dagelijks gebruikt apparaat wordt tegenwoordig bestuurd door een microcontroller. Voor een elektronica-leek is het realiseren van de eigen ideeën met een microcontroller echter tot nu toe een utopie gebleven vanwege de complexiteit ervan. Het Arduino-concept heeft het gebruik van microcontrollers sterk vereenvoudigd, zodat zelfs onervaren starters nu hun eigen elektronica ideeën kunnen realiseren met een microcontroller.
Book & Hardware in de bundel: 'Leren door te doen'
Het boek, dat ook in de bundel zit, leert ons hoe je zelfs zonder veel ervaring met elektronica en programmeertalen je eigen projecten met een microcontroller kunt bouwen. Het is een echte hands-on cursus microcontrollers voor starters. Want na een beschrijving van het inwendige van de microcontroller en een introductie in de programmeertaal C, ligt de focus van de cursus op praktische oefeningen. De lezer bouwt de nodige kennis op met 'leren door te doen': in het uitgebreide praktische gedeelte van het boek, met 12 projecten en 46 oefeningen, wordt het geleerde in het voorste deel van het boek met veel voorbeelden onderbouwd. Elke oefening wordt gevolgd door een uitgewerkt voorbeeld met uitleg en toelichting, wat de lezer helpt om de vraagstukken op te lossen en met de eigen oplossing te vergelijken.
Arduino IDE
De Arduino IDE is een software ontwikkelomgeving die gratis op de eigen pc kan worden gedownload, en die alle software bevat die nodig is voor uw eigen microcontroller-projecten. U schrijft de programma's ('apps') met de editor van de IDE in de programmeertaal C. En U vertaalt ze naar bits en bytes die de microcontroller begrijpt met behulp van de ingebouwde compiler van de Arduino IDE. En kunt ze vervolgens via een USB-kabel laden naar het geheugen van de microcontroller op het Elektor Arduino MCAB Nano Training Board.
Externe sensoren, motoren of schakelingen checken of besturen
Naast een Arduino Nano microcontroller module bevat het Elektor Arduino Nano MCCAB Training Board ook alle componenten die nodig zijn voor de oefeningen, zoals LED’s, schakelaars, drukknoppen, buzzer enz. Ook externe sensoren, motoren of modules kunnen worden gecheckt of bestuurd met dit microcontroller-trainingssysteem.

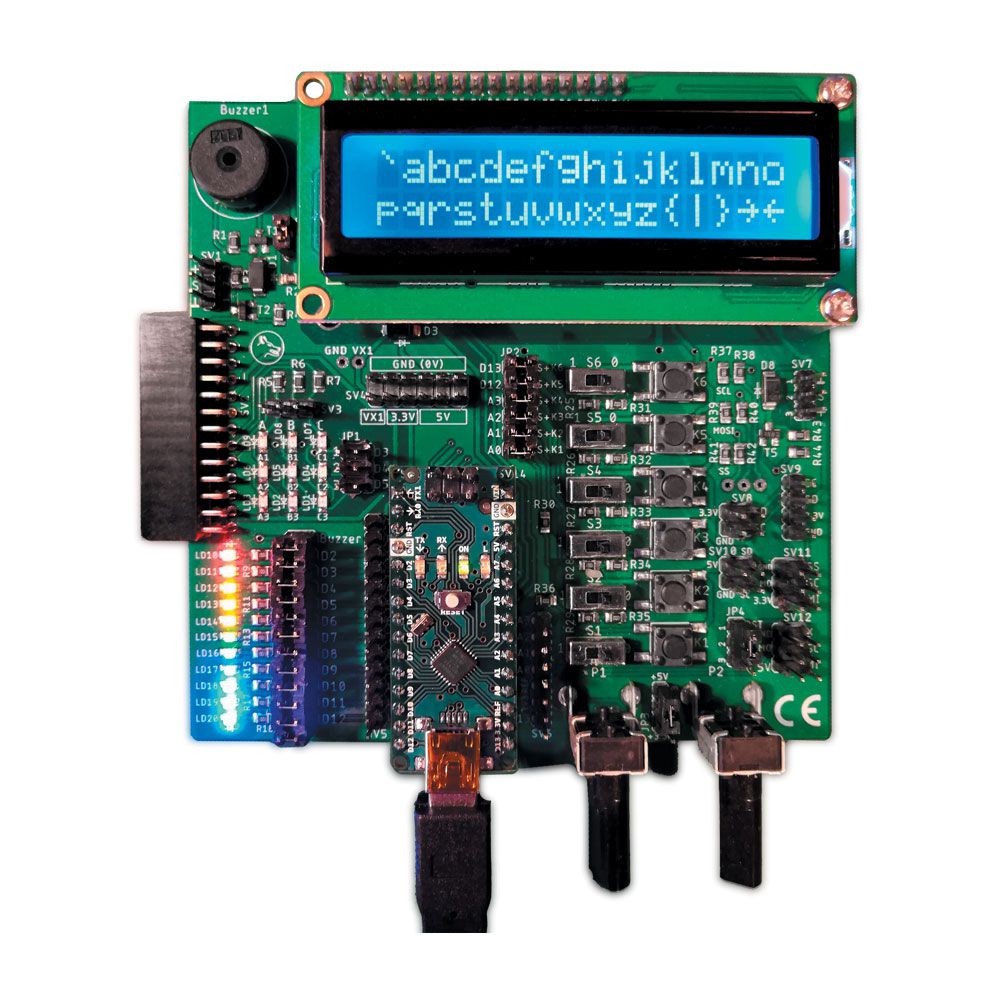

Specificaties (Arduino Nano Training Board MCCAB)
| Voeding |
Via de USB-aansluiting van de aangesloten pc of een externe voeding (niet inbegrepen) |
| Spanning |
+5 Vcc |
| Ingangsspanning |
Alle ingangen |
0 V tot +5 V |
| VX1 en VX2 |
+8 V tot +12 V (alleen bij gebruik van een externe voeding) |
| Hardware |
LCD |
2x16 karakters |
| Potentiometer P1 & P2 |
JP3: Selectie van de werkspanning van P1 & P2 |
| Verdelers |
SV4: Verdeler voor de werkspanningen
SV5, SV6: Verdelers voor de in-/uitgangen van de microcontroller |
| Schakelaars en knoppen |
RESET knop op de Arduino Nano module; 6x drukknop schakelaars K1 ... K6; 6x Schuifschakelaars S1 ... S6; JP2: Jumper van de schakelaars met de ingangen van de microcontroller |
| Buzzer |
Piezo buzzer ‘Buzzer1’ met jumper op JP6 |
| Indicator LED’s |
11 x LED: Status indicator voor de ingangen/uitgangen LED L op de Arduino Nano module, aangesloten op GPIO D13 JP6; Aansluiting van LED's LD10 ... LD20 met GPIO's D2 ... D12 |
Seriële interfaces
SPI & I²C |
JP4: Selectie van het signaal op pin X van de SPI-connector SV12 SV9 naar SV12: SPI-interface (3,3 V/5 V) of I²C-interface |
| Uitgangen voor externe apparaten |
SV1, SV7: Geschakelde uitgang (maximaal +24 V/160 mA, extern aangesloten) SV2: 2x13 pinnen voor aansluiting van externe modules |
3x3 LED matrix
(9 rode LED's) |
SV3: Kolommen van de 3x3 LED matrix (uitgangen D6 ... D8) JP1: Verbinding van de rijen met de GPIO's D3 ... D5 |
| Software |
MCCABLib library |
Controle van hardware componenten (schakelaars, knoppen, LED's, 3x3 LED matrix, buzzer) op het MCCAB Training Board |
| Werktemperatuur |
Tot +40 °C |
| Afmetingen |
100 x 100 x 20 mm |

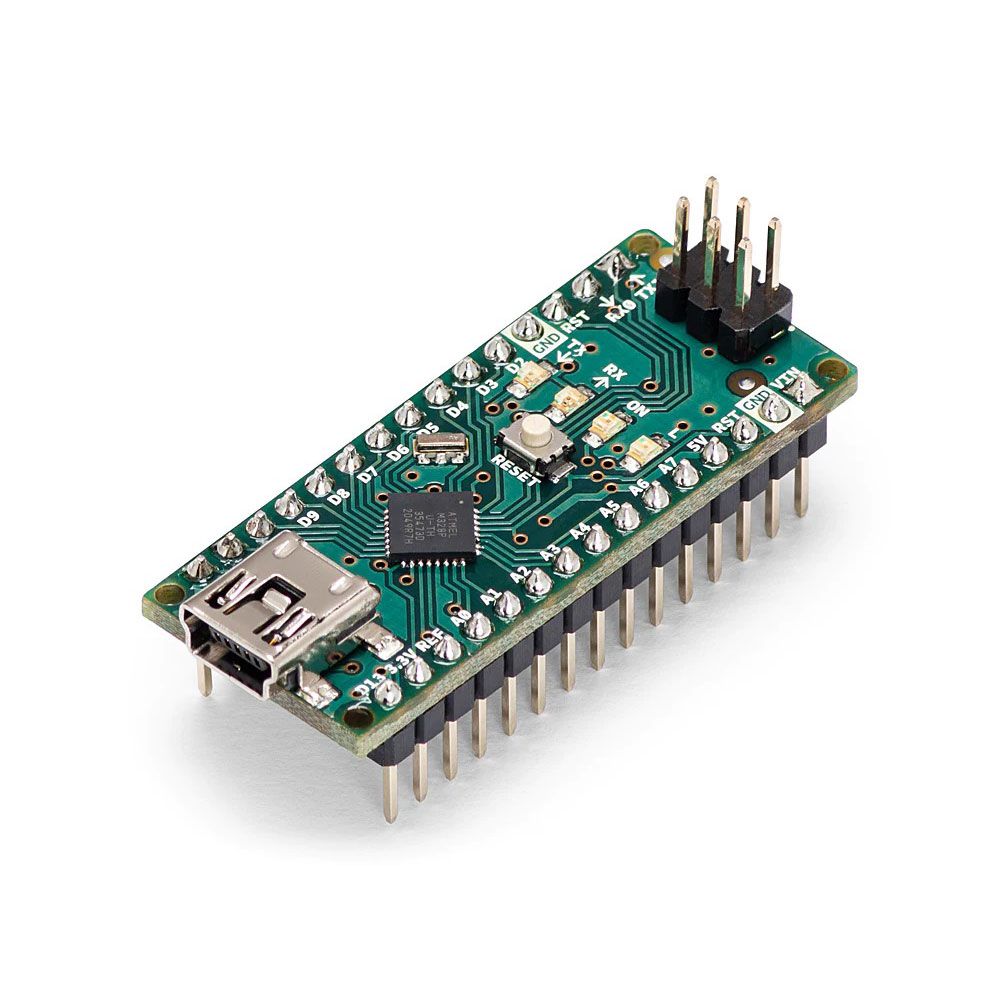

Specificaties (Arduino Nano)
| Microcontroller |
ATmega328P |
| Architectuur |
AVR |
| Spanning |
5 V |
| Flash memory |
32 KB, waarvan 2 KB gebruikt door de bootloader |
| SRAM |
2 KB |
| Kloksnelheid |
16 MHz |
| Analoge IN Pinnen |
8 |
| EEPROM |
1 KB |
| DC stroom per I/O-pin |
40 mA op één I/O-pin, totaal maximaal 200 mA op alle pinnen samen |
| Ingangsspanning |
7-12 V |
| Digitale I/O-pinnen |
22 (waarvan 6 PWM) |
| PWM Uitgangen |
6 |
| Stroomverbruik |
19 mA |
| Afmetingen |
18 x 45 mm |
| Gewicht |
7 g |

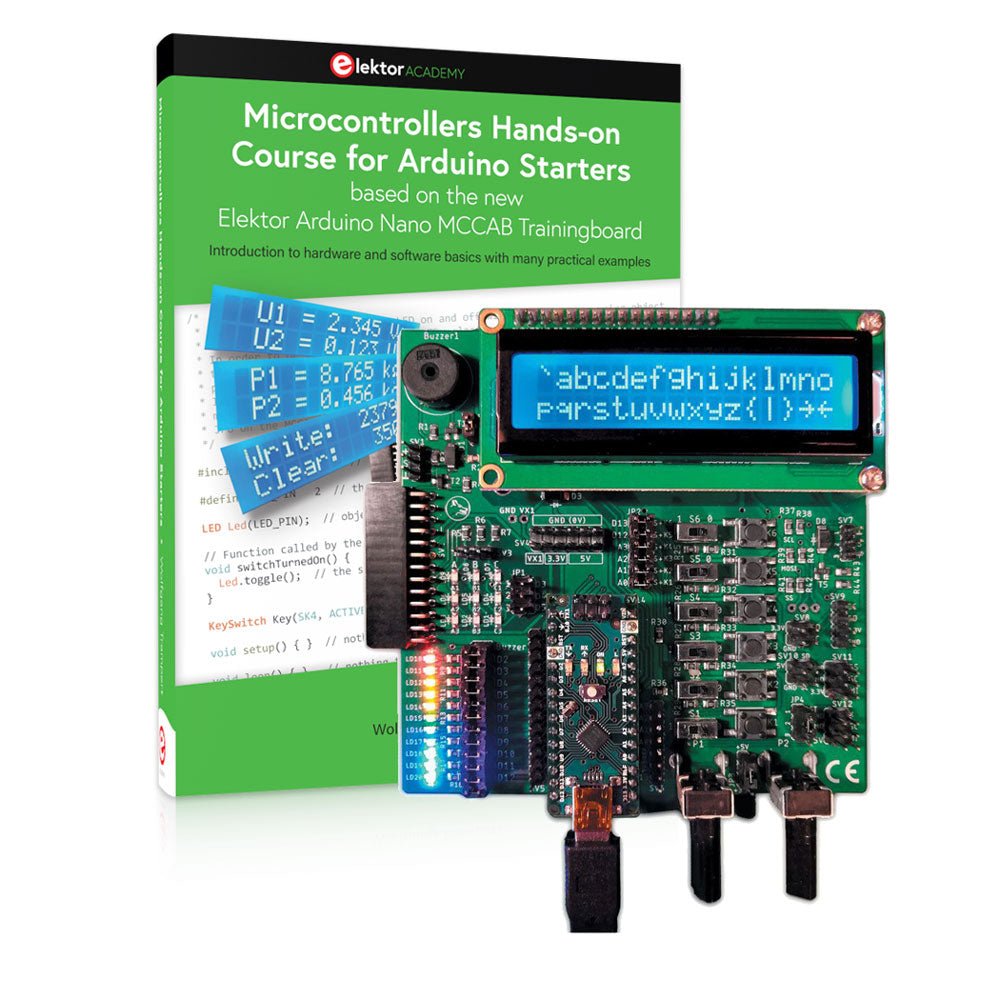

Inbegrepen
- 1x Elektor Arduino Nano Training Board MCCAB
- 1x Boek 'Microcontrollers Hands-on Course for Arduino Starters'
- 1x Arduino Nano
