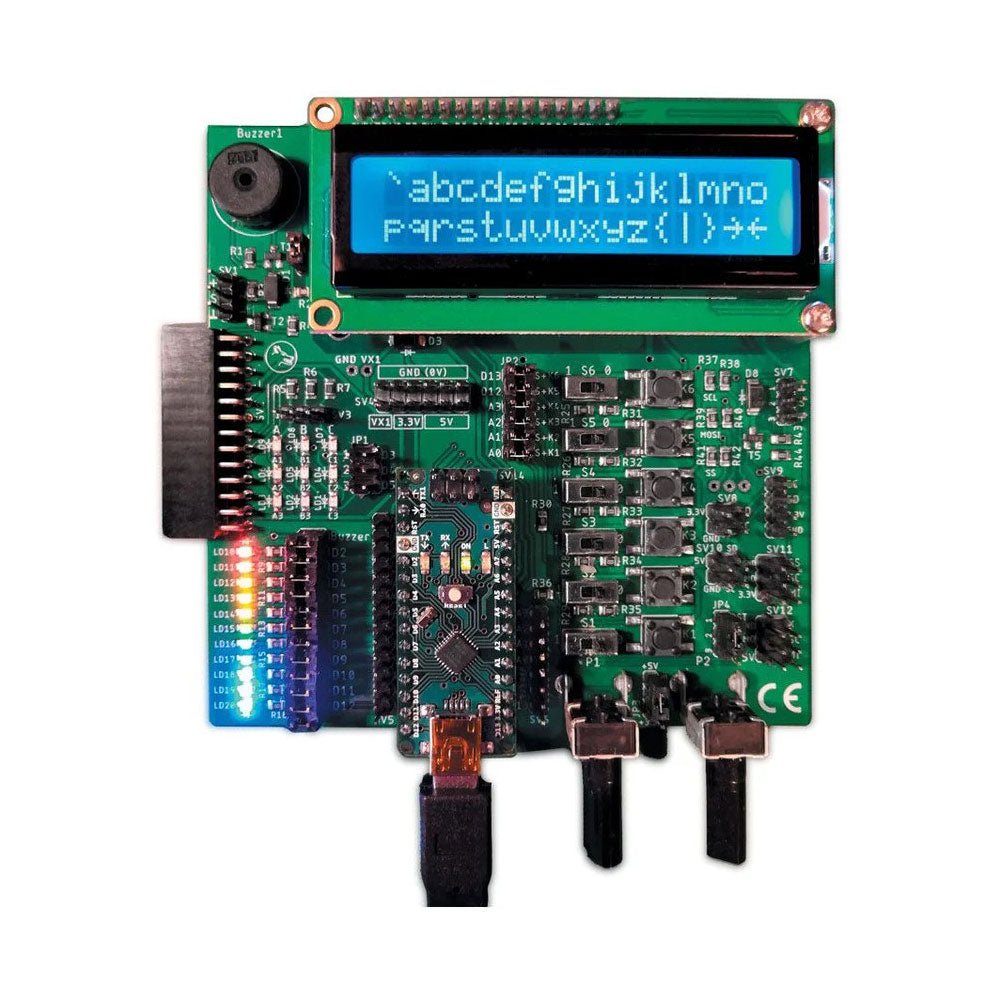

| Voeding |
Via de USB-aansluiting van de aangesloten pc of een externe voeding (niet inbegrepen) |
| Spanning |
+5 Vcc |
| Ingangsspanning |
Alle ingangen |
0 V tot +5 V |
| VX1 en VX2 |
+8 V tot +12 V (alleen bij gebruik van een externe voeding) |
| Hardware |
LCD |
2x16 karakters |
| Potentiometer P1 & P2 |
JP3: Selectie van de werkspanning van P1 & P2 |
| Verdelers |
SV4: Verdeler voor de werkspanningen
SV5, SV6: Verdelers voor de in-/uitgangen van de microcontroller |
| Schakelaars en knoppen |
RESET knop op de Arduino Nano module; 6x drukknop schakelaars K1 ... K6; 6x Schuifschakelaars S1 ... S6; JP2: Jumper van de schakelaars met de ingangen van de microcontroller |
| Buzzer |
Piezo buzzer ‘Buzzer1’ met jumper op JP6 |
| Indicator LED’s |
11 x LED: Status indicator voor de ingangen/uitgangen LED L op de Arduino Nano module, aangesloten op GPIO D13 JP6; Aansluiting van LED's LD10 ... LD20 met GPIO's D2 ... D12 |
Seriële interfaces
SPI & I²C |
JP4: Selectie van het signaal op pin X van de SPI-connector SV12 SV9 naar SV12: SPI-interface (3,3 V/5 V) of I²C-interface |
| Uitgangen voor externe apparaten |
SV1, SV7: Geschakelde uitgang (maximaal +24 V/160 mA, extern aangesloten) SV2: 2x13 pinnen voor aansluiting van externe modules |
3x3 LED matrix
(9 rode LED's) |
SV3: Kolommen van de 3x3 LED matrix (uitgangen D6 ... D8) JP1: Verbinding van de rijen met de GPIO's D3 ... D5 |
| Software |
MCCABLib library |
Controle van hardware componenten (schakelaars, knoppen, LED's, 3x3 LED matrix, buzzer) op het MCCAB Training Board |
| Werktemperatuur |
Tot +40 °C |
| Afmetingen |
100 x 100 x 20 mm |
