Omschrijving

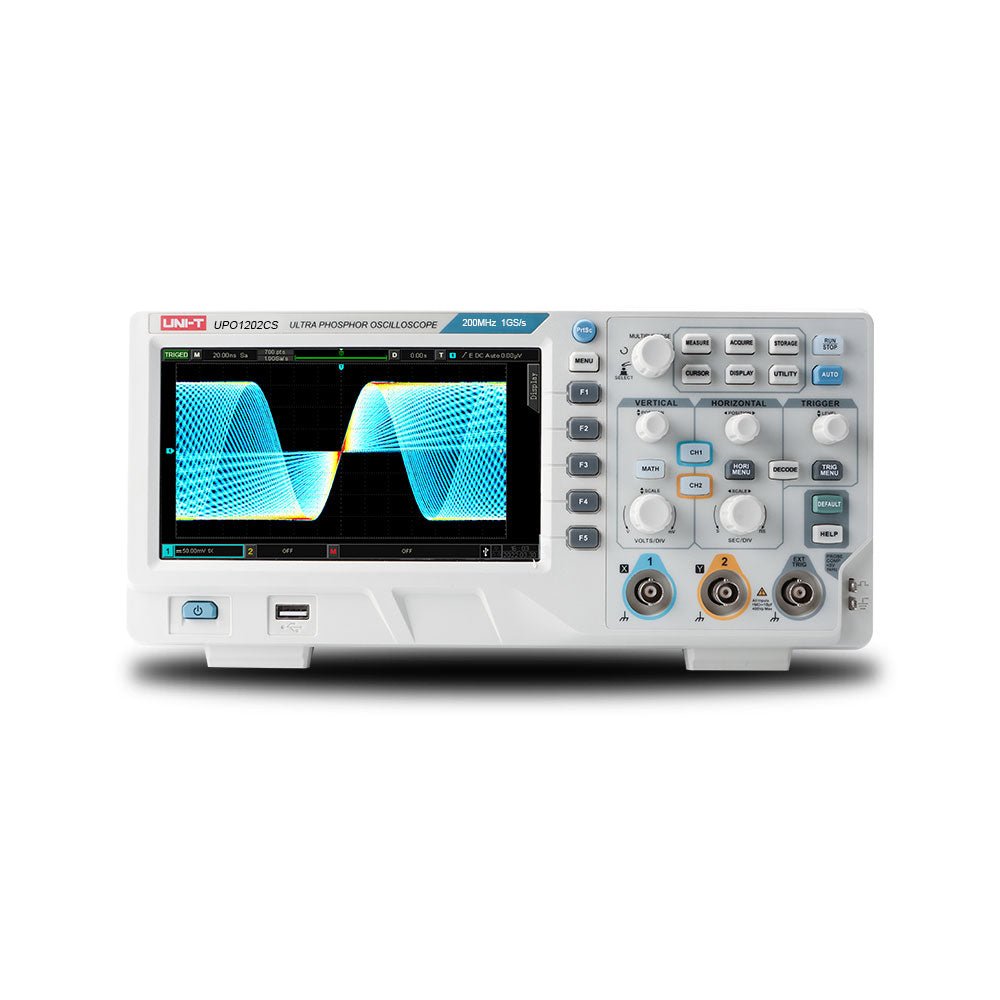

De UNI-T UPO1202CS is een goedkope multifunctionele 2-kanaals digitale fosforoscilloscoop met 200 MHz bandbreedte en een sampling rate van 1 GSa/s. Hij kan op brede schaal worden gebruikt bij elektronisch en elektrotechnisch ontwerp, foutopsporing, onderwijs en industrieel design.
In de UPO1000CS serie wordt gebruik gemaakt van parallelle digitale signaal verwerkingstechnologie, die de data processing snelheid en de golfvorm capture rate aanzienlijk verbetert. De originele Ultra Fosfor technologie kan het cumulatieve effect van het geteste signaal weergeven door meerlagig na te gloeien. Vergeleken met traditionele oscilloscopen met digitale opslag kan de persistence van digitale fosforoscilloscopen de driedimensionale golfvorm van amplitude, tijd en signaalsterkte weergeven. Fast Acquire technologie kan abnormale signalen zoals video, jitter, ruis en runt signalen nauwkeurig vastleggen.
Specificaties
|
UPO1102CS |
UPO1202CS |
| Bandbreedte |
100 MHz |
200 MHz |
| Analoge kanalen |
2 |
2 |
| Sampling rate |
1 GSa/s |
1 GSa/s |
| Storage capaciteit |
56 Mpts per kanaal |
56 Mpts per kanaal |
| Stijgtijd |
?3.5ns |
?1.8ns |
| Capture rate |
500.000 wfms/s |
500.000 wfms/s |
| Golfvorm opslag |
100.000 frames |
100.000 frames |
Kenmerken
- 7' WVGA (800 x 480) TFT LCD
- Ultra Phosphor super fluorescerend weergave effect, tot 256 grijsniveaus
- Ondersteunt RS232, I²C, SPI, CAN en LIN trigger
- Innovative RS232, I²C, SPI, CAN en LIN hardware decodering
- Verticale schaal: 1 mV/div-20 V/div
- Lage background noise: <100 ?Vrms
- Verbeterde FFT-functie met 1 M punten. Ondersteunt frequentie-instelling, watervaldiagram, detectie-instelling
en metingen met markers enz
- 36 soorten golfvorm patronen kunnen automatisch worden gemeten
- Ruim scala aan triggerfuncties (edge, pulse width, video, slope, runt, overshoot, delay, timeout, duration,
setup and hold, Nth edge and pattern trigger)
- Multi-Scopes ondersteunt dual-channel onafhankelijke trigger fluorescentieweergave
- Meerkanaals onafhankelijke 7-bits hardware frequentieteller
- DVM ondersteunt tweekanaals onafhankelijke AC en DC true RMS meting
- Rekenkundige functies op de golfvorm (FFT, +, -, ×, ÷, digitale filtering, logische bewerkingen en geavanceerde
bewerkingen)
- Diverse interfaces: USB Host, USB Device, LAN, EXT Trig, AUX Out (Trig Out, Pass/Fail)
- Ondersteuning van SCPI, Standard Commands for Programmable Instruments
- Support voor WEB-toegang en controle
