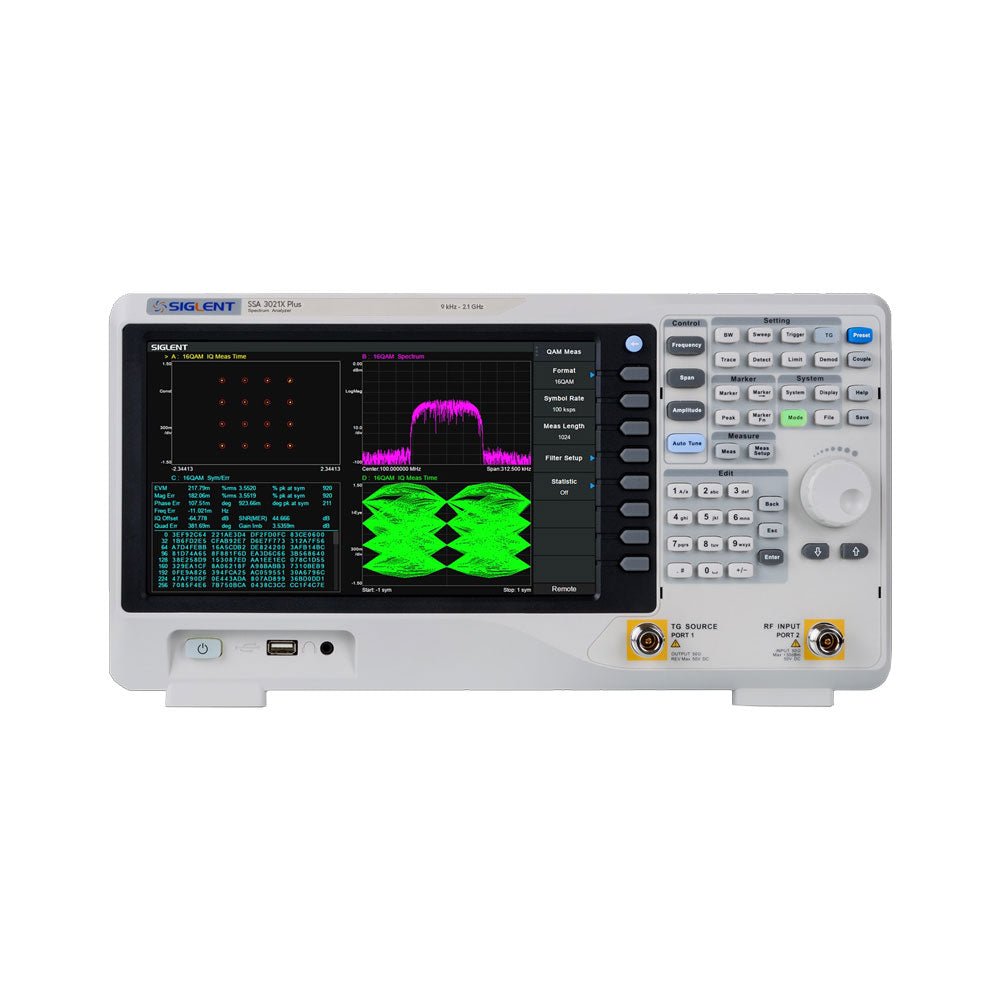

Omschrijving De Siglent SSA3021X Plus spectrum analyzer is een krachtig en flexibel hulpmiddel voor RF signaal- en netwerkanalyse. Met een frequentiebereik van 2,1 GHz levert de analyzer betrouwbare automatische metingen en meerdere werkingsmodi: spectrum analyzer als basisfunctie, en optionele functies als RF-vermogensmeting, vectorsignaal-modulatieanalyse, reflectiemeting en EMI-test.
Toepassingen zijn onder meer monitoring/evaluatie van zendsignalen, metingen op locatie, S-parameter meting, analoge/digitale modulatie analyse, EMI pre-compliance test, onderzoek en ontwikkeling, onderwijs, productie en onderhoud.
Kenmerken
Spectrum analyzer frequentiebereik van 9 kHz tot 2,1 GHz
–161 dBm/Hz Displayed Average Noise Level (typ.)
–98 dBc/Hz. @ 10 kHz Offset Phase Noise (1 GHz, typ.)
Level Measurement Uncertainty< 0,7 dB (typ.)
1 Hz minimale Resolution Bandwidth (RBW)
Voorversterker (standaard)
Tracking generator (inbegrepen, gratis)
Analoge en digitale signaalmodulatie-analyse modus (optioneel)
Reflectie meetkit (optioneel)
EMI filter en quasi-peak detector kit (optioneel)
Advanced Measurement Kit (optioneel)
10,1-inch multi-touch scherm, muis en toetsenbord ondersteund
Webbrowser afstandsbediening op pc en mobiele terminals, en bediening via files
Specificaties
SSA3015X Plus
SSA3021X Plus
SSA3032X Plus
SSA3075X Plus
Frequentiebereik
9 kHz ~ 1,5 GHz
9 kHz ~ 2,1 GHz
9 kHz ~ 3,2 GHz
9 kHz ~ 7,5 GHz
Resolutie bandbreedte
1 Hz ~ 1 MHz
1 Hz ~ 1 MHz
1 Hz ~ 1 MHz
1 Hz ~ 3 MHz
Phase Noise
<–99 dBc/Hz
<–98 dBc/Hz
<–98 dBc/Hz
<–98 dBc/Hz
Total Amplitude Accuracy
< 1,2 dB
< 0,7 dB
< 0,7 dB
< 0,7 dB
Display Average Noise Level
–156 dBm/Hz
–161 dBm/Hz
–161 dBm/Hz
–165 dBm/Hz
Inbegrepen
Siglent SSA3021X Plus spectrum analyzer
USB kabel
Netsnoer
Quick Start gids
