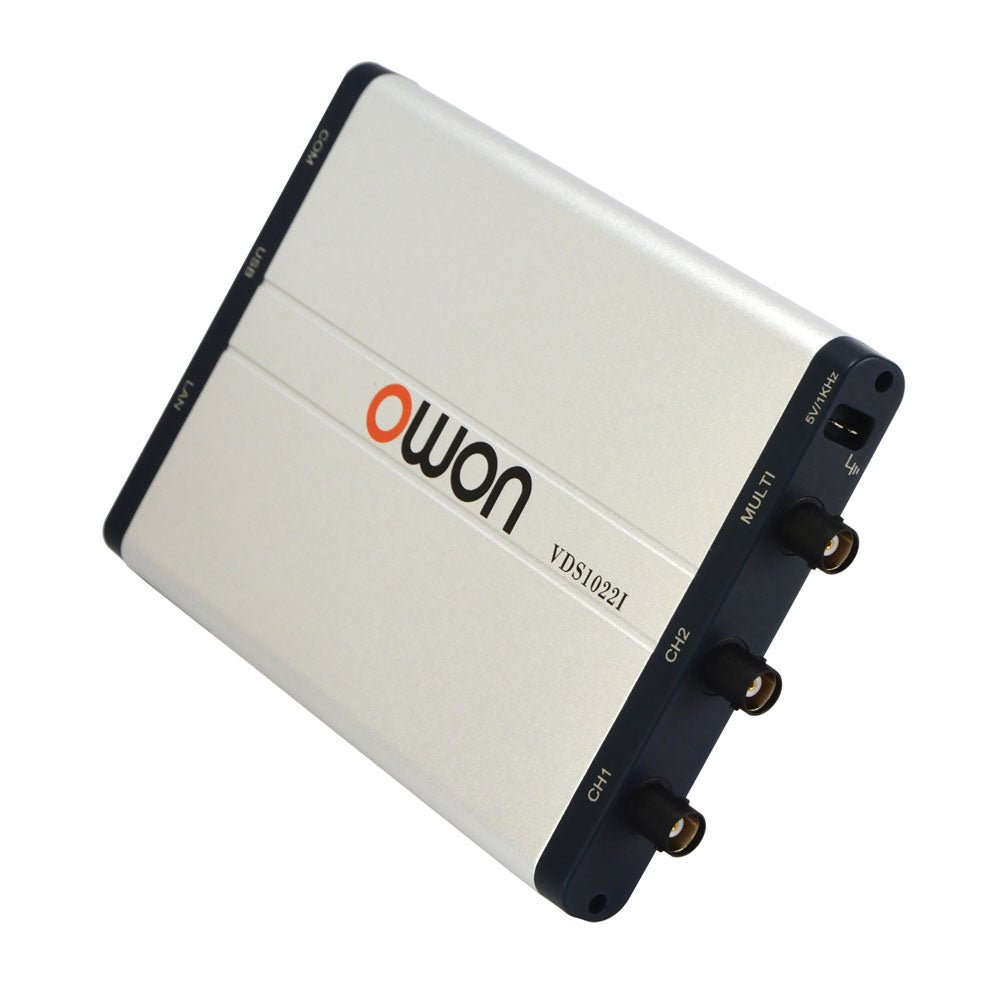

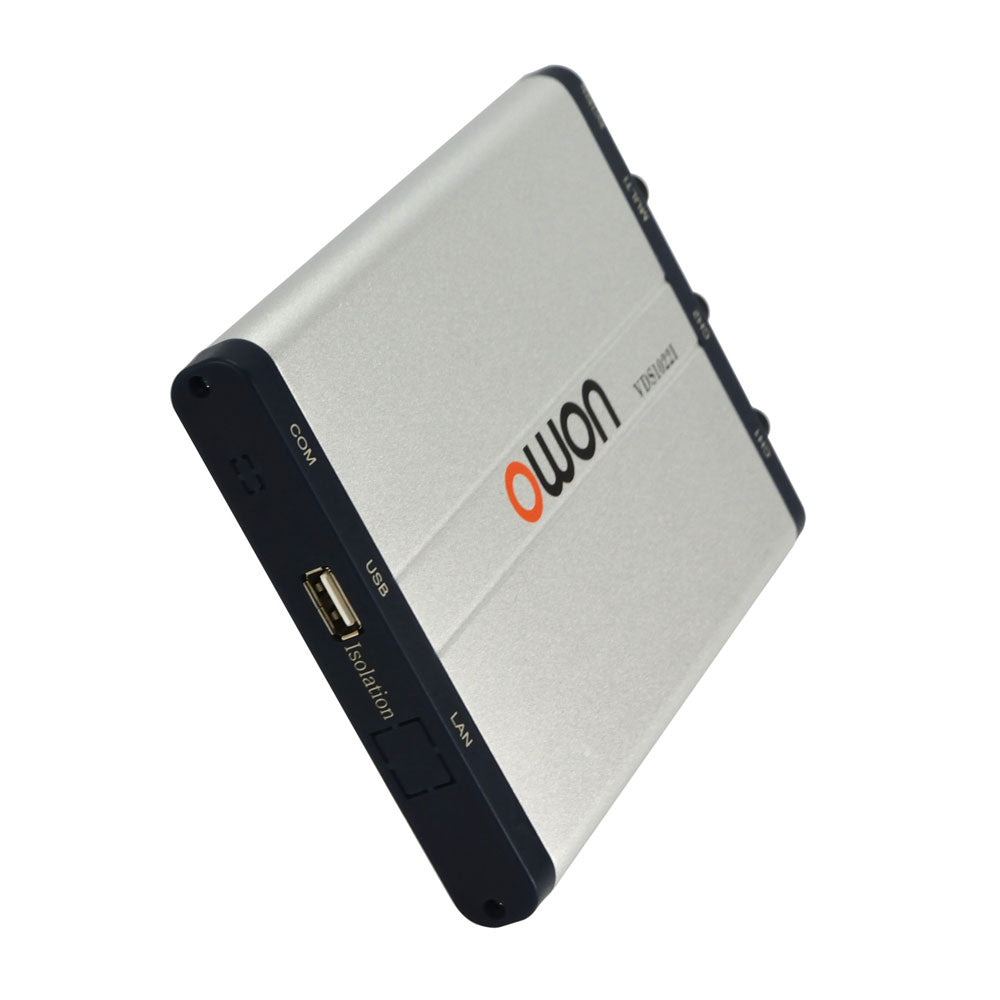

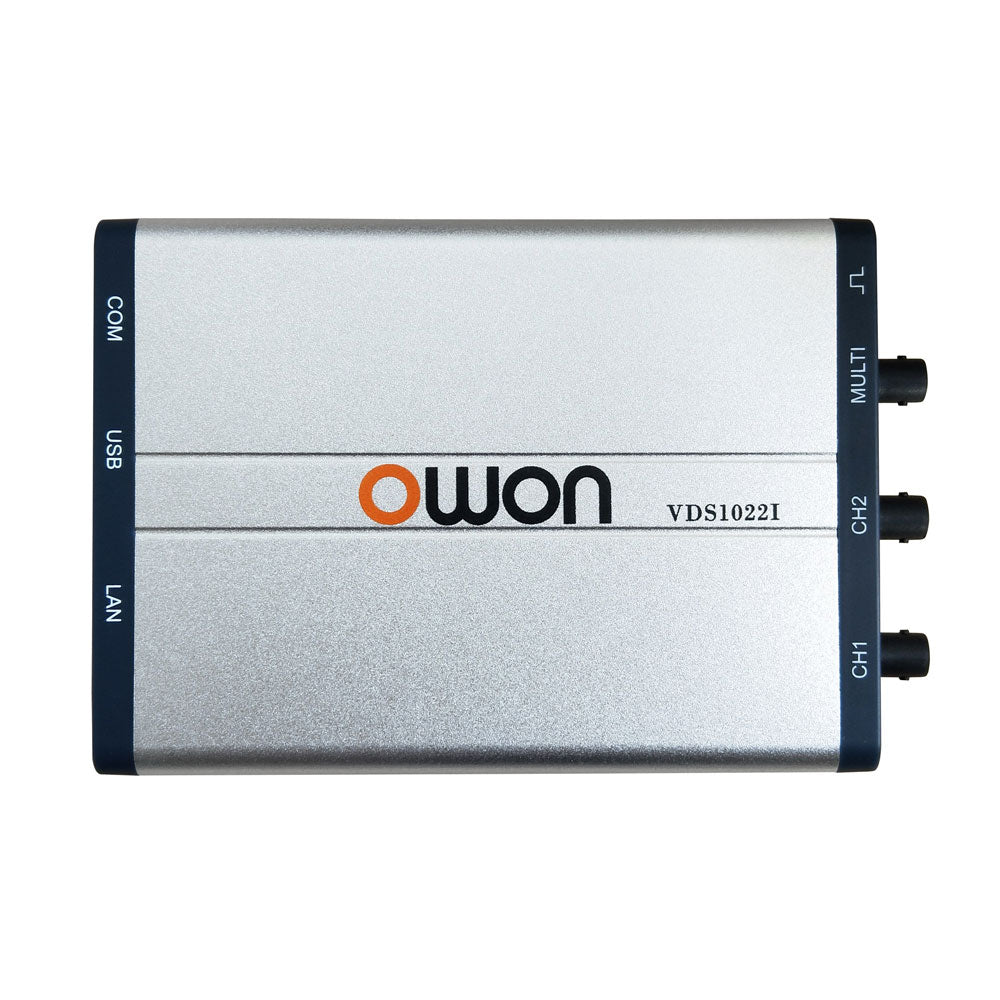

OWON VDS1022I 2-ch USB-oscilloscoop (25 MHz)

  • FabrikantOWON

Omschrijving

De OWON VDS1022I 2-kanaals USB-oscilloscoop (25 MHz) is een oscilloscoop voor gebruik met een computer. Hij wordt van voeding voorzien via USB en heeft een klein formaat, waardoor hij gemakkelijk mee te nemen is. De oscilloscoop is zeer betaalbaar. Hij heeft een afgeschermde USB-aansluiting, waardoor storing wordt verminderd en de computer wordt beschermd tegen overspanning. De multipoort op de scoop kan worden gebruikt voor externe triggering, trigger out of Pass / Fail uitgang.

Kenmerken

  • 25 MHz bandbreedte, en max. 1 GS/s real-time sample rate
  • 10M recordlengte
  • Gebruiksvriendelijke UI: FFT, of X-Y, en golfvorm 2 weergaven op hetzelfde scherm
  • Multi-trigger optie: flank, video, slope, puls en afwisselend
  • USB isolatie - minder signaalverstoring, meer pc-bescherming
  • USB busvoeding en LAN afstandsbediening (optioneel)
  • Ultradunne behuizing, gemakkelijk draagbaar

Specificaties

Bandbreedte 25 MHz
Kanalen 2+1 (multi)
Sample Rate 100 MSa/s
Horizontal schaal (s/div) 5 ns/div?100s/div, in stappen van 1?2?5
Opname lengte 5K
Max ingangsspanning 400 V (PK - PK)
(DC+AC, PK - PK) 40 V (PK - PK) (DC+AC, PK - PK)
Verticale resolutie (A/D) 8 bits (2 kanalen tegelijkertijd)
Model VDS1022I
Verticale gevoeligheid 5 mV/div?5 V/div
Triggertype Edge, Pulse, Video, Slope, en Afwisselend
Trigger mode Auto, Normaal, en Enkelvoudig
Acquisition Mode Sample, Peak Detect, en Gemiddeld
Golfvorm berekeningen ?, ?, ×, ÷, invert, FFT
Communicatie Interface USB 2.0 (geïsoleerd)
Multifunctioneel
Interface Signaltype
Level standard TTL
Voeding 5,0 V/1 A
Stroomverbruik ?2.5 W
Afmetinegn (B × H × D) 170 x 120 x 18 mm
Gewicht 0,26 kg

Inbegrepen

  • 1x OWON VDS1022I oscilloscoop
  • 1x CD-ROM
  • 1x Snelstartgids
  • 2x Oscilloscoop probe
  • 1x Probe
  • 1x Voedingsadapter
  • 1x USB kabel
  • 1x Silicone beschermers voor de behuizing
  • 1x Stroomkabel

Downloads

Productformulier

De OWON VDS1022I 2-kanaals USB-oscilloscoop (25 MHz) is een oscilloscoop voor gebruik met een computer. Hij wordt van voeding voorzien... Lees meer

€ 119,95 incl. BTW
Leden € 107,96
