Omschrijving

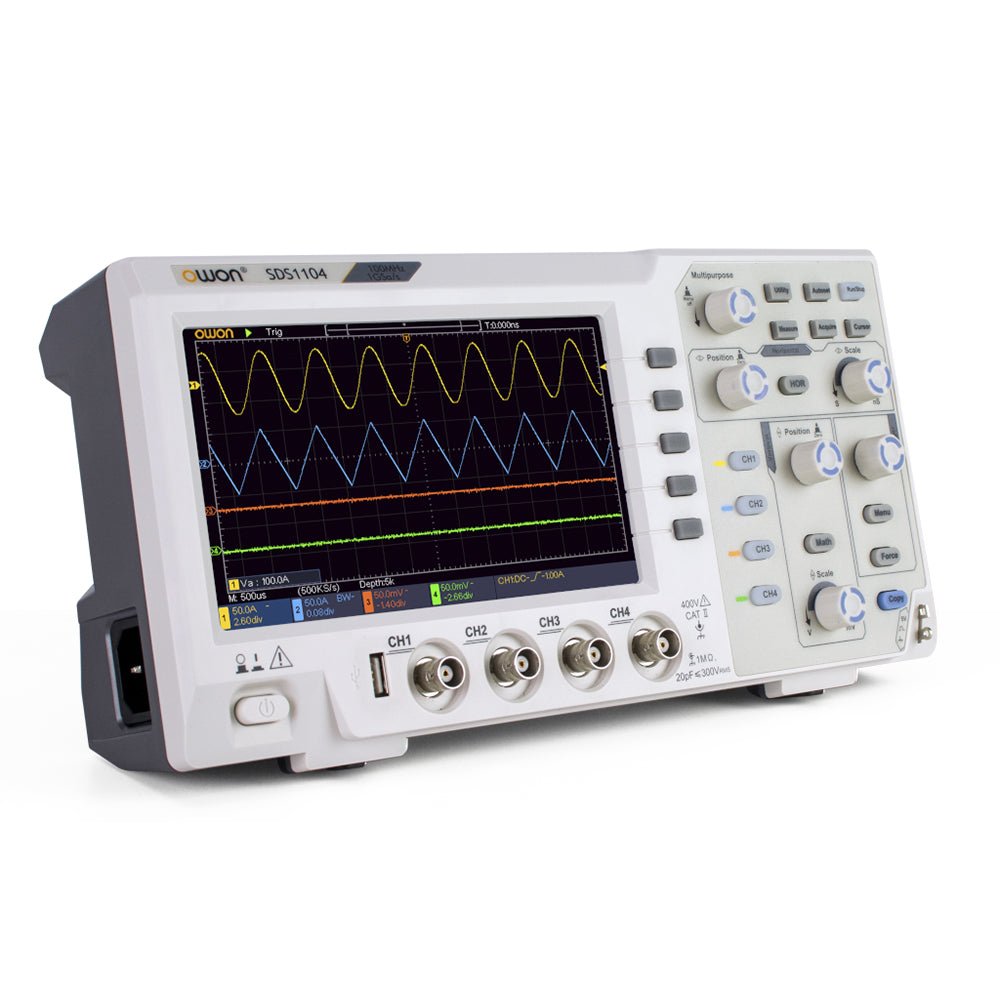

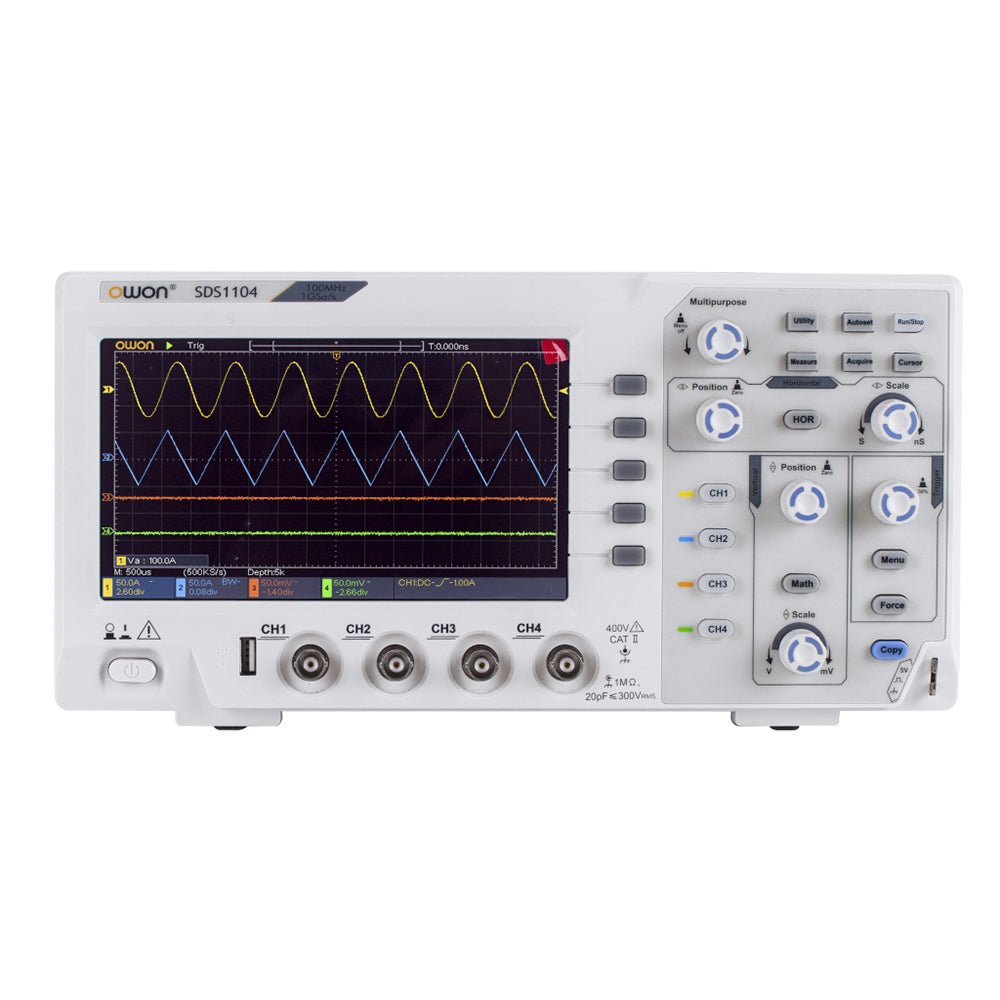

De OWON SDS1104 oscilloscoop is een praktische keuze voor engineers, technici, studenten en hobbyisten die nauwkeurige signaalanalyse nodig hebben zonder de kosten van hoogwaardige meetinstrumenten. Met een bandbreedte van 100 MHz en een samplingrate van 1 GSa/s legt hij laag- tot middenfrequente signalen betrouwbaar vast, waardoor hij zeer geschikt is voor elektronicaontwikkeling, foutopsporing en educatief gebruik.
Uitgerust met een 7-inch kleuren-TFT-display biedt de SDS1104 een duidelijke weergave van golfvormen, terwijl automatische meetfuncties en FFT-analyse gebruikers helpen om frequentie-, spannings- en timingparameters snel te beoordelen. Geavanceerde wiskundige bewerkingen, cursormetingen en meerdere triggermodi zorgen voor extra flexibiliteit, waardoor de oscilloscoop een veelzijdig hulpmiddel is voor uiteenlopende testsituaties.
Specificaties
| Bandwidth |
100 MHz |
| Sample Rate |
1 GS/s |
| Horizontal Scale (s/div) |
5ns/div - 1000s/div, step by 1 - 2 - 5 |
| Channel |
4 |
| Display |
7" color LCD, 800 x 480 pixels |
| Input Coupling |
DC, AC and GND |
| Vertical Resolution (A/D) |
Vertical Resolution (A/D) |
| Vertical Sensitivity |
5mV/div - 5V/div (at input) |
| Trigger Type |
Edge, Video |
| Trigger Mode |
Auto, Normal and Single |
| Waveform Math |
＋, －, x, ÷, invert, FFT |
| Fuse |
2A, T class, 250 V |
| Dimension (W x H x D) |
301 x 152 x 70 mm |
| Weight |
1.1 kg |
Inbegrepen
- 1x OWON SDS1104 Oscilloscope
- 1x Mains power cord
- 1x CD Rom
- 1x Quickstart Guide
- 1x USB Cable
- 4x Oscilloscope probe
- 1x Probe Adjust
