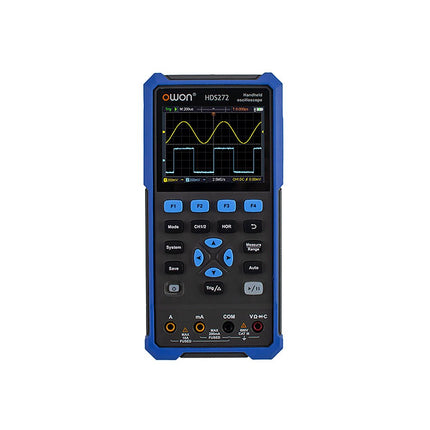

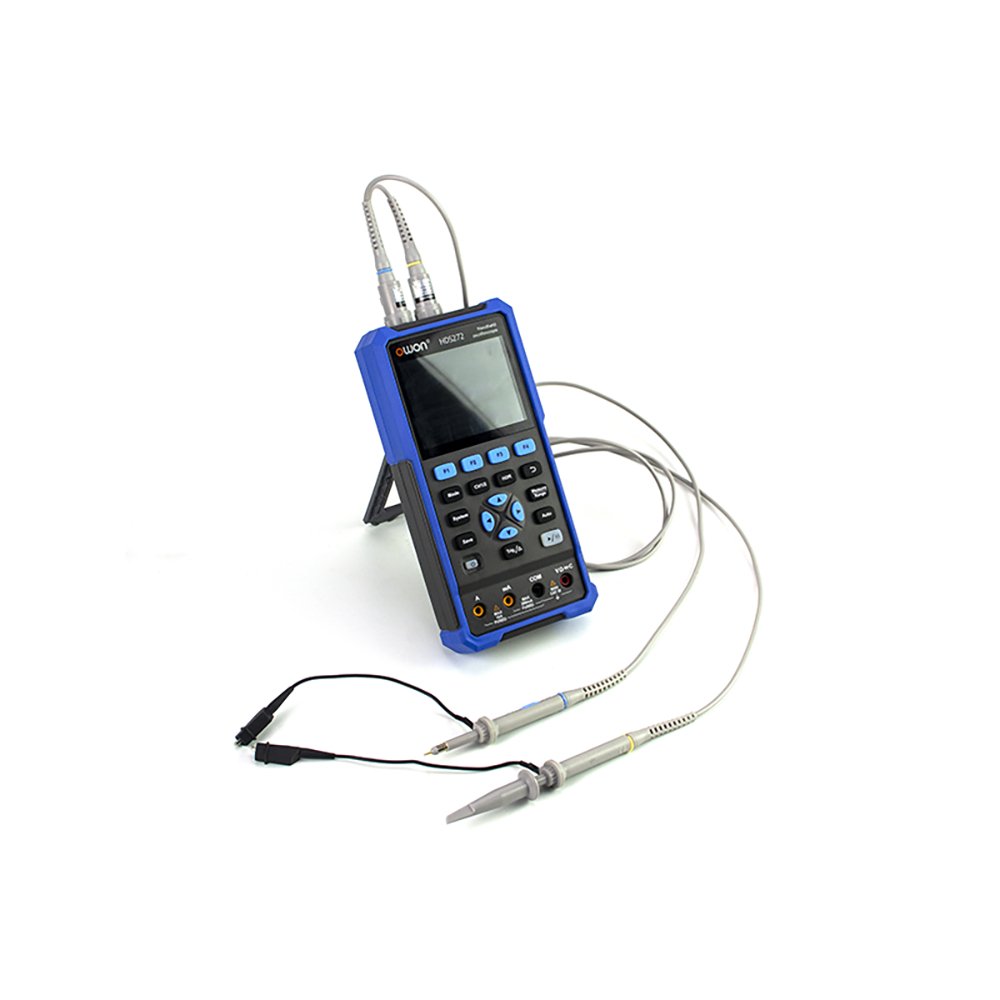

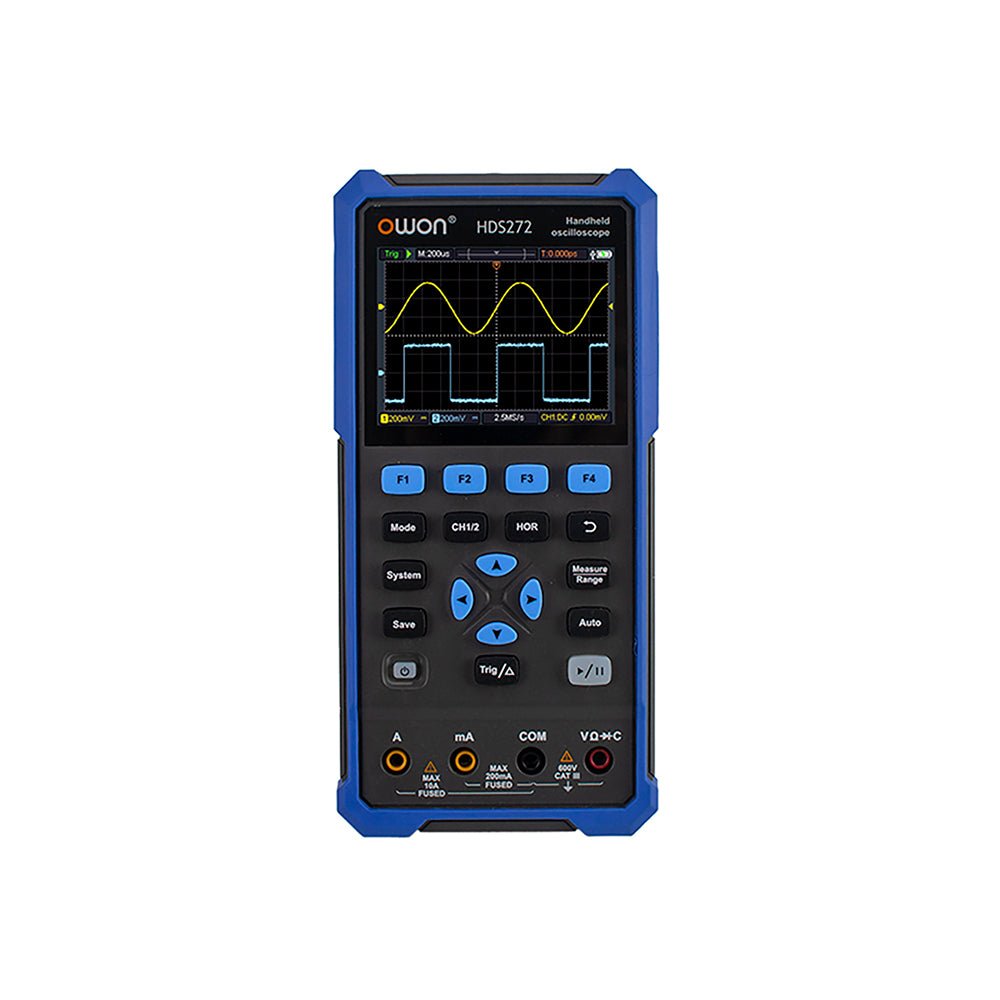

OWON HDS272S 2-kanaals oscilloscoop (70 Mhz) + Multimeter + Signaalgenerator

  • FabrikantOWON

Omschrijving

De OWON HDS272S is de perfecte alles-in-één oplossing!

Oscilloscoop, multimeter en signaalgenerator in hetzelfde accu-gevoede apparaat, om overal mee te kunnen werken.

Features

  • Oscilloscoop + multimeter + signaalgenerator, multifunctioneel in één apparaat
  • 3,5-inch lcd-kleurenscherm met hoge resolutie en hoog contrast, geschikt voor gebruik buitenshuis
  • 18650 lithium accu, weinig stroomverbruik ?3 W, kan ongeveer 6 uur continu werken

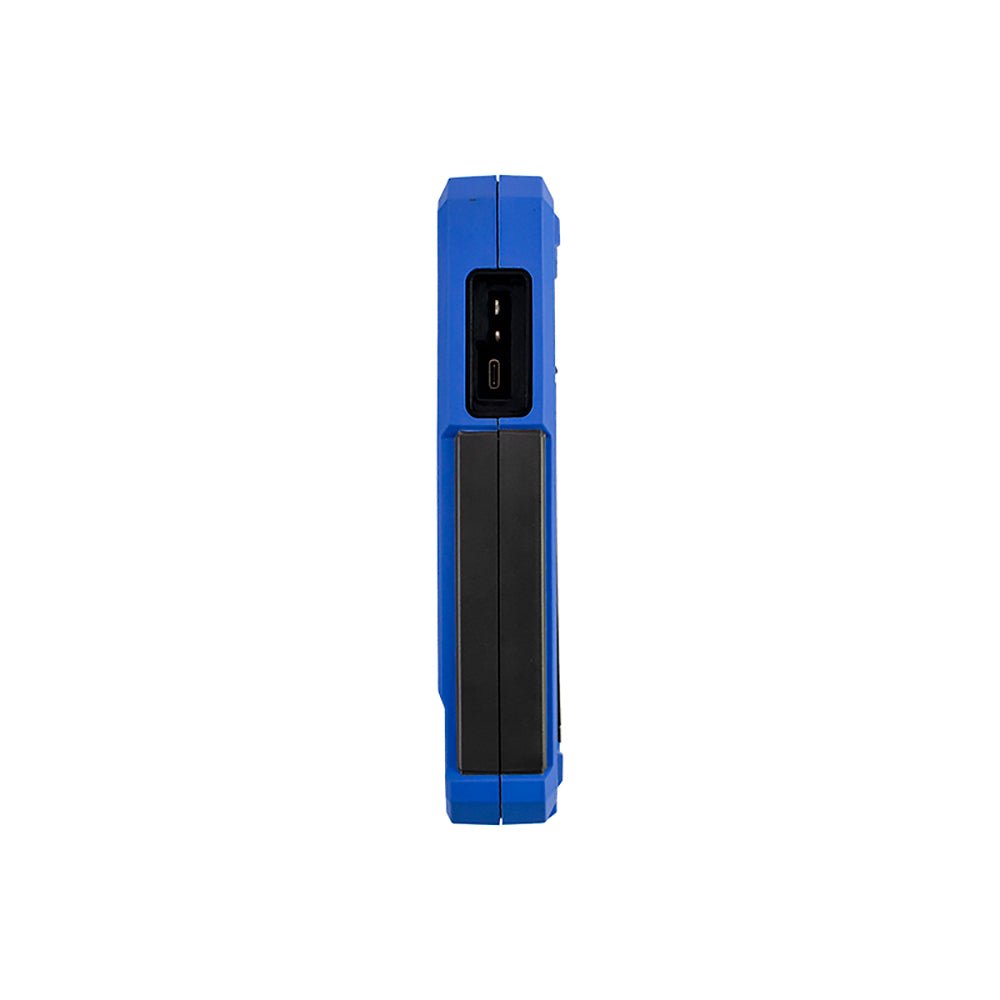

  • USB Type-C interface, ondersteuning voor powerbank, ondersteuning voor PC-verbinding
  • Zelfkalibratie functie
  • Ondersteunt SCPI, faciliteert secundary development

Specificaties

Oscilloscoop
Bandbreedte 70 MHz

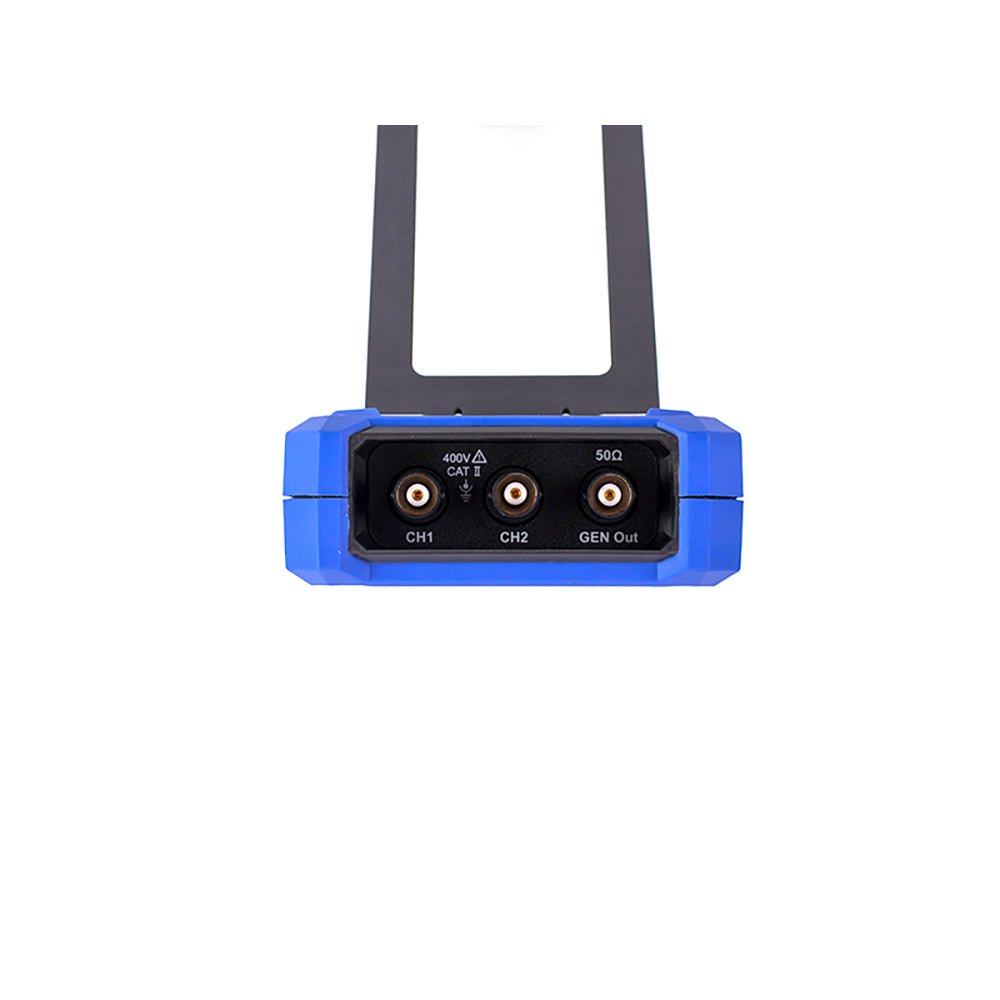

Kanalen 2-kanaals oscilloscoop + 1-kanaals generator
Sample rate 250 MSa/s
Acquisitie model Normaal, Peak detectie
Record lengte 8K
Beeldscherm 3,5-inch LCD
Vernieuwingsfrequentie golfvorm 10.000 wfrms/s
Ingang DC, AC en Aarde
Input Impedantie 1 M?±2%, met parallel 16pF±10pF
Probe dempingsfactoren 1x, 10x, 100x, 1000x, 10000x
Maximale ingangsspanning 400 V (DC+AC, PK-PK, 1M? ingangsimpedantie) (10:1 sondedemping)
Bandbreedte limiet (standaard) 20 MHz
Horizontale schaal 5 ns/div - 1000 s/div, in stappen van 1 - 2 - 5
Verticale gevoeligheid 10 mV/div - 10 V/div
Verticale resolutie 8 bits
Trigger type Edge
Trigger modi Auto, Normaal, Enkel
Automatische meting Periode, Frequentie, Gemiddeld, PK-PK, Max, Min
Cursor meting ?V, ?T, ?T& ?V tussen cursors
Communicatie interface USB Type-C
Multimeter
Maximale resolutie 20.000 counts
Testmodus Spanning, Stroom, Weerstand, Capaciteit, Diode en Continuïteit test
Ingangsimpedantie 10 M?
Maximale ingangsspanning AC 750 V, DC 1000V
Maximale ingangsstroom DC: 10A , AC: 10A
Diode 0-2 V
Signaalgenerator
Frequentie uitgang Sinus 0,1 Hz - 25 MHz
Square 0,1 Hz - 5 MHz
Ramp 0,1 Hz - 1 MHz
Pulse 0,1 Hz - 5 MHz
Arbitrary 0,1 Hz - 5 MHz
Sample rate 125 MSa/s
Kanalen 1-kanaals
Amplitude Bereik 20 mVpp - 5 Vpp
Golfvorm lengte 8K
Verticale resolutie 14 bits
Uitgangs impedantie 50?

Downloads


Productformulier

De OWON HDS272S is de perfecte alles-in-één oplossing!Oscilloscoop, multimeter en signaalgenerator in hetzelfde accu-gevoede apparaat, om overal mee te kunnen... Lees meer

€ 229,00 incl. BTW
Leden € 206,10

    • Vandaag verstuurd? Je hebt nog Jun 21, 2024 17:00:00 +0200
